Текст из файла (страница 4)

При включении электронагревателя, температура воды начинает расти, по достижению , датчик срабатывает. После этого отключается нагревательный прибор температура снижается , по достижению , датчик отключается, как видно на рисунке 4.2

Рисунок 4.2-Схема работы срабатывания датчика

Для выполнения лабораторной работы требуется заполнить таблицу 4.1

Таблица 4.1-Лабораторная работа

После составления таблицы, включается нагревательный элемент в сеть, и ожидается срабатывание датчика-реле температуры. Фото стенда при температуре воды меньше значения уставки представлено на рисунке 4.3

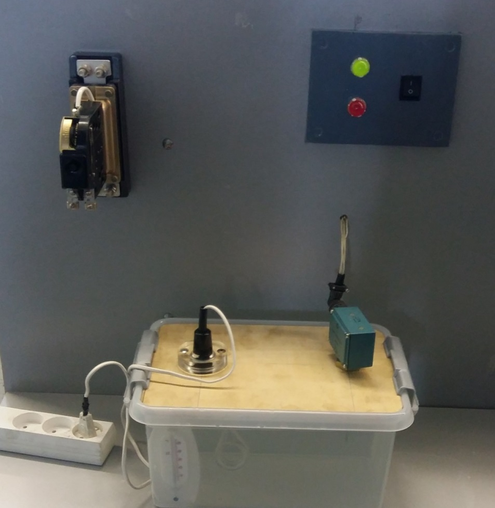

Рисунок 4.3- Фото стенда при температуре воды меньше значения уставки.

С течением времени вода нагреется до заданной температуры. При этом зелёная лампа потухнет, красная загорится.

Фото стенда при срабатывании датчика температуры представлено на рисунке 4.4

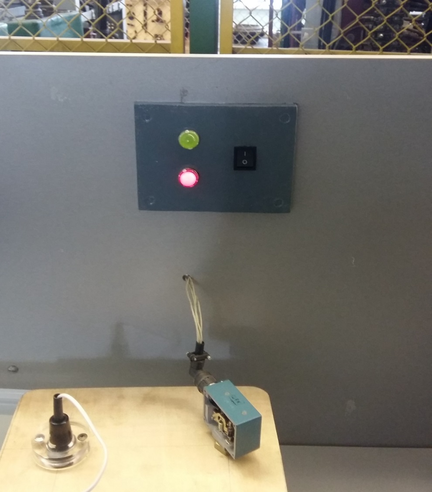

Рисунок 4.4- Срабатывание датчика-реле температуры ТАМ-103

Таким образом наглядно демонстрируется работа датчика давления при нагревании воды. Если после включения нагревается охладить воду, то датчик-реле переключится и загорится зелёная лампа.

На рисунке 4.4 изображен датчик-реле ТАМ-103 в рабочем состоянии.

5 МЕРЫ БЕЗОПАСНОСТИ ПРИ РЕМОНТЕ ДАТЧИКА РЕЛЕ ТЕМПЕРАТУРЫ ТАМ-103

5.1 Анализ опасных и вредных производственных факторов

Воздействие на работающих в лаборатории опасных и вредных факторов, как правило, приводит к возникновению несчастных случаев. Вредные производственные факторы, ухудшая условия труда на рабочих местах, снижают внимание работающих, слышимость и видимость подаваемых сигналов, повышают утомляемость и увеличивают время ответной реакции человека на внешние раздражители. Все это, способствует появлению профессиональных заболеваний и во многих случаях уменьшают возможность человека четко реагировать на опасность травмирования [5].

Измерения напряжений прикосновений и токов в электроустановках производят при режимах и условиях, создающих наибольшие значения напряжений прикосновения и токов, воздействующих на организм человека.

Воздействие электрического тока на работающих в лаборатории представляет со­бой особую опасность. В среднем ежегодно более 21% всех несчастных случаев в локомотивных депо происходит из-за поражения электротоком. Поэтому технические средства защиты от поражения электрическим током выполняют с таким расчетом, чтобы протекающие через человека в аварийном режиме электроуста­новки токи (напряжение прикосновения) не превышали уровней, ус­тановленных ГОСТ 12.1.038-82.

5.2 Меры безопасности при работе с электроустановками

Электробезопасность представляет собой такое состояние условий труда или быта, при котором исключено вредное или опасное воздействие на человека электрического тока, электрической дуги, электромагнитного поля, статистического электричества или их совокупности. Для обеспечения электробезопасности используют систему организационных мероприятий, электрозащитных способов и средств которую принято называть техникой электробезопасности. Обеспечение эффективной защиты лиц, занятых на работах с электроустановками во многом будет зависеть от правильной организации их обслуживания, своевременного и качественного проведения ремонтных работ, монтажных и профилактических работ [5].

В отношении применяемых мер электробезопасности при профилактике оборудования, проведении ремонтно-монтажных работ для действующих электроустановок выполняемые работы подразделяются на следующие: со снятием напряжения, без снятия напряжения на токоведущих частях и в близи них; без снятия напряжения вдали от токоведущих частей находящихся под напряжением.

В соответствии с Правилами техники эксплуатации электроустановок потребителей (ПТЭЭП) при эксплуатации электроустановок не допускаются к работе в электроустановках лиц не достигших 18 – летнего возраста, не прошедших соответствующую теоретическую и практическую подготовку и проверку знаний с присвоением квалификационной группы по электробезопасности [5].

Присвоение группы регистрируется в специальном журнале с росписью проверяемого и проверяющего.

Окружающая среда оказывает свое влияние на условия электробезопасности. Воздействуя на электрическую изоляцию приборов, устройств, электрическое сопротивление тела человека, она может создавать те или иные условия дляпоражения обслуживающего персонала или обучаемого персонала, электрическим током. В этом отношении помещения, в которых находится электрооборудование, могут быть:

а) без повышенной опасности в которых отсутствуют условия создающие повышенную опасность;

б) с повышенной опасностью, характеризующиеся наличием в них только одного из следующих условий, создающих повышенную опасность:

1) сырость (относительная влажность воздуха более 75 %) или токопроводящей пыли;

2) токопроводящих полов (металлические, земляные, железобетонные, кирпичные и т. п.);

3) высокой температурой (температура более + 35 ^оС);

4) возможности одновременного прикосновения человека к имеющим соединения с землей металлоконструкциям зданий, технологическим аппаратом, механизмам и т. п., с одной стороны, и к металлическим корпусам электрооборудования, - с другой.

в) особо опасные

1) особой сырости (относительная влажность воздуха близка к 100 %);

2) химически активной или органической среды;

3) одновременно двух или более условий с повышенной опасностью.

В помещениях с повышенной опасностью, применять определенные защитные меры обеспечивающие достаточную электробезопасность при техническом обслуживании, работе и ремонте электрооборудования.

Так переносные светильники применять с двойной изоляцией или напряжение питания не должно превышать 42 В.

Для обеспечения безопасности персонала при непосредственном выполнении работ в электроустановках применяется комплекс технических мероприятий:

а) отключение оборудования на участке, выделенном для производства работ;

б) принятие мер против ошибочного или самопроизвольного включения;

в) вывешивание запрещающих плакатов;

г) проверка отсутствия напряжения;

д) наложение заземления;

е) ограждение при необходимости рабочих мест и оставшихся под напряжением токоведущих частей.

При выполнении ремонтных работ работающим отключить оборудование со всех сторон, откуда может быть подано напряжение с видимым разрывом (разъединитель, вставки плавких предохранителей, выключатели нагрузок, коммутационные аппараты и т.п.). В установках до 1000 Вольт отключаются те токоведущие части, на которых предполагается производить работы, а так же доступные случайному прикосновению. Если нет возможности обеспечить эти части, то их оградить [5].

Для предупреждения ошибочных действий обслуживающего персонала, случайной подачи напряжения на работающих, вывешиваются плакаты. Так, на ключах управления, рукоятках выключателей, основаниях предохранителей с помощью которых может быть подано напряжение к месту работы вывешиваются плакаты с надписью “Не включать - работают люди!”. Не отключенные токоведущие части ограждают от случайного прикосновения во время работы шнуром с вывешенным на них плакатами “Стой - высокое напряжение!”. На всех подготовленных рабочих местах после наложения заземления и ограждения рабочего места вывешивают плакат “Работать здесь”.

Перед выполнением работы проверить исправность указателя напряжения на токоведущих частях, заведомо находящихся под напряжением. Применяемые для проверки указатели напряжения или переносные вольтметры должны быть рассчитаны на номинальное напряжение установки [5].

Заземление токоведущих частей с помощью переносных заземлителей производится для защиты работающих от поражения электротоком при ошибочной подаче напряжения к месту работ. Переносные заземлители накладывают на токоведущие части всех фаз отключенной электроустановки. При наложении заземления необходимо присоединить к земле, а затем после проверки отсутствия напряжения – к токоведущим частям.

Дополнительно к организационным и техническим мероприятиям по предупреждению поражения человека электрическим током для обеспечения электробезопасности при эксплуатации электроустановок используют технические средства защиты, к которым относятся: электрическая изоляция токоведущих частей, защитное заземление, выравнивание потенциалов, защитное отключение, малые напряжения и другое. Применение этих средств в различных сочетаниях позволяет обеспечить защиту людей от прикосновения людей от прикосновения к токоведущим частям, опасности перехода напряжения на металлические нетоковедущие части, возникновения напряжения шага [5].

Безопасность эксплуатации и обслуживания электрооборудования во многом зависит от состояния электрической изоляции токоведущих частей. Физический смысл изоляции как защитной меры заключается в ограничении тока, протекающего через тело человека при различных обстоятельствах, возникающих в процессе эксплуатации электроустановок [6].

Состояние изоляции характеризуется ее сопротивлением току утечки. В соответствии с Правилами устройств электроустановок (ПУЭ) ток утечки любого участка сети между двумя предохранителями должен быть не более 0,001 А.

Под защитным заземлением подразумевают преднамеренное соединение потенциально опасных частей, а также отключенных токоведущих частей с землей или ее эквивалентом с целью обеспечения электробезопасности. Защитное заземление – это основная техническая мера, применяемая в сетях с изолированной нейтралью. Заземление осуществляется при помощи заземляющего устройства, состоящего из заземлителя и заземляющих проводников.

Применяются основные и дополнительные изолирующие защитные средства. Основными являются средства изоляции которые выдерживают полное рабочеенапряжение а дополнительные являются добавочной мерой защиты применяемой вместе с основными средствами. В электроустановках до 1000 В применять как дополнительные изолирующие средства диэлектрические перчатки, инструменты с изолированными ручками, кроме того диэлектрические галоши, коврики и изолирующие подставки на которых должно стоять клеймо с датой последних испытаний. Для диэлектрических перчаток проверку устраивают 1 раз в 6 месяцев, галош 1 раз в 12 месяцев, ковриков 1 раз в течение 2 лет.

5.2.1 Заземление

Заземлением называют преднамеренное электрическое соединение с землей или ее эквивалентов металлических нетоковедущих частей, которые могут оказаться под напряжением. Защитное заземление – основное техническое средство применяемое в сетях с изолированной нейтралью. Защитные свойства заземления при замыкании фазы на корпус проявляются в создании параллельно с человеком пути тока меньшего сопротивления.

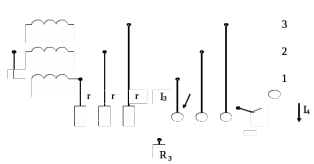

Рисунок 5.1 – Схема заземления

При отсутствии защитного заземления и пробое изоляции корпус электроустановки оказывается под напряжением и прикосновение к нему будет так же опасно, как и к фазе. При заземлении корпуса на сопротивлении R₃ при таком же пробое корпус окажется под напряжением:

U_k=U₃=I₃R₃. (5.1)

При этом, если принять общее сопротивление человека

R_оч =R₄ + R_об + R_раст, (5.2)

где, R₄ – сопротивление тела человека;

R_об – сопротивление обуви;

R_раст – сопротивление растекания тока с ног человека в землю;

Ток, протекающий через человека;

I₄ =I_R· R₃ · d₁ / R_оч, (5.3)

где, d₁ – коэффициент прикосновения;

Из этой формулы видно, что ток, протекающий через тело человека, будет уменьшаться при уменьшении сопротивления заземляющего устройства, а также при увеличении общего сопротивления человека.
