Конструкция электродвигателя этого типа исключает такие факторы, как появление искр, образование электрической дуги или горячих участков на любых внутренних и внешних частях машины во время эксплуатации (включая ситуации пуска и блокировки ротора), которые могут привести к повышению температуры до уровня самовозгорания окружающей взрывоопасной среды.

Это обеспечивается принятием конструктивных мер или выбором размеров и в основном касается:

– заданных минимальных значений путей утечек и зазоров;

– использования изоляционных материалов с защитой от поверхностного пробоя;

– скругления острых углов, на которых может возрастать напряженность электростатического поля;

– обеспечения надежного крепления электрических и механических сборочных узлов;

– минимальных зазоров между неподвижными и вращающимися частями (например, воздушных зазоров, вентиляции и т. д.);

– пределов повышения температуры с учетом блокировки ротора, нормальной работы, случайного механического опрокидывания электродвигателя при наиболее неблагоприятных тепловых условиях, т.е. тогда, когда тепловое равновесие машины достигается во время работы.

Защита Ex p предотвращает проникновение взрывоопасной среды внутрь корпуса электродвигателя за счет принятия следующих мер:

– Защита Ex p основана на продувке под избыточным давлением корпуса чистым воздухом или инертным газом;

– Необходимо продувать корпус перед пуском и поддерживать в нем повышенное давление во время работы;

– Максимальная температура внутренней и внешней поверхностей электродвигателя не должна превышать класс температуры, для которого сертифицирован данный электродвигатель;

– В корпусе электродвигателя не допускается образование электрической дуги или искр.[4]

На рисунке 1.7 представлена конструкция электродвигателя.

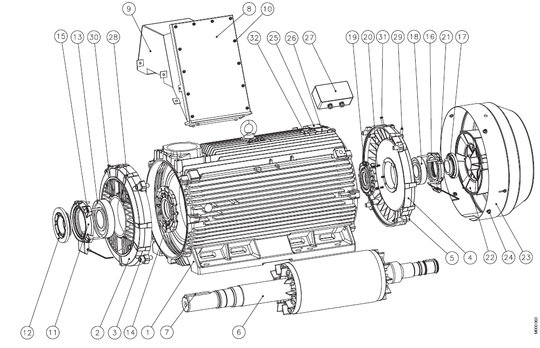

Рисунок 1.7 – Конструкция электродвигателя

1 – Корпус статора; 2 – Щиток подшипника; 3 – Винты для крепления щитка подшипника; 4 – Щиток подшипника; 5 – Винты для крепления щитка подшипника; 6 – Ротор с валом; 7 – Шпонка; 8 – Соединительная коробка для кабелей питания; 9 – Центральная часть; 10 – Винты для крышки соединительной коробки; 11 – Наружный кожух подшипника; 12 – Тарелка клапана с лабиринтным уплотнением; 13 – Подшипник; 14 – Внутренний кожух подшипника; 15 – Винты для кожуха подшипника; 16 – Наружный кожух подшипника; 17 – Тарелка клапана с лабиринтным уплотнением; 18 – подшипник; 19 – Внутренний кожух подшипника; 20 – Пружина; 21– Винты для кожуха подшипника; 22 – Вентилятор; 23 – Кожух вентилятора; 24 – Винты для кожуха вентилятора; 25 – Паспортная табличка; 26 –Табличка с указаниями по смазке; 27 – Вспомогательная распределительная коробка; 28 – Ниппель для смазки; 29 – Ниппель для смазки; 30 – Ниппель SPM; 31 – Ниппель SPM; 32 – Дополнительная идентификационная табличка.

При проектировании нефтепровода нужно ответственно подойти к выбору энергетического оборудования на НПС. Энергетическое оборудование является основой всей нефтеперекачивающей системы, при не правильном выборе оборудования будет происходить износ всей нефтеперекачивающей системы, что может привести к аварийным случаям на нефтепроводе и нефтеперекачивающих станций.

2 Методика расчета характеристик энергетического оборудования

2.1 Режимы работы

В качестве объекта для исследований выбрана нефтеперекачивающая компания ООО «Транснефть – Дальний Восток» на примере тридцать шестой нефтеперекачивающей станции. Насосная станция оборудована основными последовательно соединенными магистральными насосами типа НМ 7000/0,6 – 250в – 3 – С с приводом от синхронного Siemens типа 1DX1526 – 8BE01 – Z и гидромуфтой Voith Turbo SLV 715.

Основным параметром, характеризующим работу магистрального нефтепровода, является его производительность. Существует большое число факторов, влияющих на работу системы "насосная станция - трубопровод" и, следовательно, на колебания производительности нефтепровода. Среди них есть факторы, которые зависят от параметров и технического состояния магистрального нефтепровода, от управленче­ских действий специалистов. Кроме того на производительность нефтепроводов влияют объемы добычи нефти, ценовая политика, экономическая ситуация и т.п. Изменение производительности неизбеж­но, поскольку невозможно устранить воздействие на нее многочисленных факторов. Колебания производительности затрудняют эксплуатацию нефтепроводов, приводят к увеличению себестоимости перекачки, уменьшают надежность работы нефтепровода. Особенно отрицательно сказывается неравномерность перекачки на расходе электроэнергии.

Колебания производительности приводят к тому, что нефтепровод работает на режимах, отличающихся от номинального и, следовательно, в зоне более низких КПД насосов. Возникает необходимость непрерыв­ного регулирования режимов работы нефтепроводов с целью улучшения экономических показателей их работы.[5]

Пути и способы регулирования режимов работы:

1. Методы регулирования, связанные с изменением параметров насосной станции:

– отключение насосной станции;

– отключение насосов;

– изменение параметров насосной характеристики: обточка колес по наружному диаметру, применение сменных роторов;

– изменение частоты вращения ротора насоса.

2. Методы регулирования, связанные с изменением параметров нефтепровода:

– дросселирование потока;

– перепуск части перекачиваемой жидкости из напорной линии во всасывающую.

Также существует суммарная характеристика параллельно и последовательно соединенных насосов. Для определения суммарной напорной характеристики нескольких параллельно работающих насосов складываются абсциссы характеристик H(Q). При параллельном соединении производится сложение (подачи насосов), соответствующих одинаковым расходам, а при последовательном соединении производится сложение ординат (напоров насосов), соответствующих одинаковым расходам.

На рисунках 2.1 и 2.2 изображены схемы суммарных характеристик H(Q) последовательного и параллельного соединения насосных агрегатов.

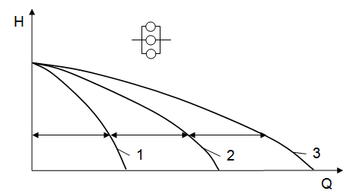

Рисунок 2.1 – Суммарная характеристика H(Q) параллельно соединенных насосов: 1 – одного насоса; 2 – двух насосов; 3 – трех насосов.

Рисунок 2.2 – Суммарная характеристика H(Q) последовательно соединенных насосов: 1 – одного насоса; 2 – двух насосов; 3 – трех насосов.

Напорная характеристика (h) магистрального насоса может быть описана уравнением параболы:

, (2.1)

где: а и b – коэффициенты, определяемые по заводской характеристике насоса;

Q – подача насоса, м³/ч .

При параллельном соединении p однотипных насосов их суммарная напорная характеристика имеет вид:

При последовательном соединении s однотипных насосов аналитическая

зависимость суммарной напорной характеристики может быть представлена в виде:

, (2.3)

В настоящее время в нашей стране принята схема последовательного соединения магистральных насосных агрегатов на насосной станции, то есть каждый агрегат является полнопроходным, пропуская весь поток перекачиваемой жидкости. Однако за рубежом еще в пятидесятых годах приступили к производству высоконапорных центробежных насосов, позволяющих применять параллельную схему соединения насосных агрегатов на насосных станциях магистральных нефтепроводов. К недостаткам параллельной схемы работы насосов относят ухудшение всасывающей способности, характеризуемой величиной допустимого кавитационного запаса. Кроме того, переход на высокие обороты предъявляет повышенные требования к технологии производства высокооборотных насосов, так как увеличение частоты вращения до 6000 об./мин резко уменьшает величину допустимой амплитуды вибрации (20 мкм вместо 50 мкм). Значительно растет общая напряженность основных деталей насосного агрегата, повышаются на порядок требования к точности изготовления и чистоте обработки.

Наибольшее применение в нефтепроводном транспорте в настоя­щее время получили следующие методы регулирования режимов: дросселирова­ние, изменение числа рабочих насосов и насосных станций, изменение частоты вращения ротора насоса, применение сменных роторов и обточка колес.

Последние два метода не обладают достаточной гибкостью и по­этому эффективны в том случае, когда соответствующие режимы работы нефтепровода имеют длительный характер. Наиболее широко исполь­зуемые методы дросселирования и изменения числа работающих насосов являются достаточно мобильными и позволяют оперативно задавать режимы работы в соответствии с меняющейся ситуацией. Сфера их применения и эффективность использования достаточно хорошо изучены как при раздельном применении, так и в сочетании. Даже при условии работы трубопровода по оптимальной схеме регулирование дросселированием и переключением насосов дает значительные потери энергии.

Регулирование изменением частоты вращения ротора насоса по­зволяет путем согласования рабочей характеристики насосов с требуе­мым режимом работы избежать потерь энергии на дросселирование. Наиболее часто для регулирования частоты вращения ротора на­сосов используются следующие приводы:

1) двигатели с изменяемой частотой вращения;

2) специальные регулирующие муфты;

3) преобразователи частоты питающего переменного тока.

Мировой опыт показывает, что средний коэффициент использова­ния нефтепродуктопроводов составляет около 91%, а для нефтепроводов может достигать 99,5%. Следовательно, надежность привода должна быть очень высока.[6]

На примере нефтепроводной системы Восточная Сибирь – Тихий океан (ВСТО – 2) на участке от НПС тридцать четыре до НПС тридцать восемь, рассмотрим режимы работы на которых работают магистральные насосные. Данные по режиму работ представлены в таблице 2.1.

Таблица 2.1

Плановые технологические режимы МН ВСТО – 2
