1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ
РАЗДЕЛ
1.1 Эскизное проектирование
1.1.1 Технико-экономическая характеристика района
строительства
Сахалинская область расположена на Дальнем Востоке Российской Федерации. Граничит с Камчатским, Хабаровским и Приморским краями, на юге – с Японией.
Сахалинская область – единственный российский островной регион. Общая площадь территории Сахалинской области составляет 87,1 тыс.кв.м.
Областной центр – город Южно-Сахалинск, с населением 197 тыс.человек.
Недра региона богаты нефтью, природным газом, каменным и бурыми углями, черными, цветными, редкими и благородными металлами, горно-химическим и агрохимическим сырьем.
Широкое распространение имеют минеральные и термальные воды, а также целебные минеральные грязи.
Основными транспортными артериями на о.Сахалин являются автодороги Южно-Сахалинск – Оха, Южно-Сахалинск – Корсаков, Шахта – Ильинск – Арсентьевка.
На территории области расположены 7 аэропортов, 8 морских портов, 14 морских терминалов, транспортный флот и морская железнодорожная переправа «Ванино - Холмск».
Ведущими отраслями промышленности в Сахалинской области являются нефтегазодобывающая отрасль, рыбопромышленный комплекс и энергетика. Доминирующее положение в экономике региона занимает нефтегазовый сектор, на долю которого приходится более 80% общего объема промышленного производства.
На Сахалине уже сегодня сформирован реальный центр добычи углеводородов на Востоке России. Накоплен огромный опыт международного сотрудничества с крупнейшими нефтегазовыми компаниями мирового уровня.
Проекты по освоению шельфовых месторождений предоставили Сахалинской области уникальную возможность развивать инфраструктуру и создавать дополнительные рабочие места.
Средства от реализации шельфовых проектов направлены на строительство дорог. Развитие жилищно-коммунального хозяйства, строительство и капитальный ремонт объектов социальной сферы.
-
Климатические условия района строительства
Климатические характеристики района строительства, используемые для технических расчетов, приведены в таблице 1.1.
Таблица 1.1 – Природно-климатические условия района строительства
| Наименование характеристики | Характеристика | Источник | |
| 1. Место строительства | Южно-Сахалинск | По заданию | |
| 2. Климатический район и подрайон строительства | II Г | [1; рис. 1] | |
| 3. Зона влажности района строительства. | Влажная | [3; прил.В] | |
| 4. Расчетная зимняя температура наружного воздуха: средняя температура наиболее холодной пятидневки обеспеченностью 0,92, °С | -24о | [1;табл.3.1] | |
| 5. Повторяемость ветра, %, средняя скорость ветра, м/с, в январе по направлению румбов
| С 74/4,8 CВ 4/5,3 В 1/5,6 ЮВ 2/4,4 Ю 2/6,4 ЮЗ 2/2,2 З 2/2,8 СЗ 11/3,7 | [1; табл.3.1] | |
Продолжение таблицы 1.1
| Наименование характеристики | Характеристика | Источник |
| 6. Нормативная глубина промерзания грунта под оголенной поверхностью, в м. | 1,47 | [1] |
| 7. Наличие вечномерзлого грунта | Нет | [1] |
| 8. Грунты основания: – наименование – расчетное сопротивление грунта, МПа (кг/м2) | суглинок 0,25 (2,5) | [1] |
| 9. Вес снегового покрова, кПа (кг/м2) | VI район 4,0(400) | [2; прил.5] |
| 10. Сейсмичность района, баллы | 8 | [4; прил. Б] |
| 11. Продолжительность периода со среднесуточными температурами воздуха ниже 0 0С, в сутках | 153 | [1; табл.3.1] |
| 12. Средняя температура наружного воздуха, °С, Упругость водяных паров наружного воздуха, гПа (ен), по месяцам | январь –12,8/1,9 февраль –12,0/2,0 март –5,8/3,1 апрель +1,6/5,2 май +7,0/7,5 июнь +11,5 /10,9 июль +15,5/15,3 август +17,0/16,5 сентябрь +13,0/12,3 октябрь +6,3/7,5 ноябрь –1,7/4,3 декабрь –8,8/2,7 За год 2,6/7,4 | [1; табл.5.1] |
| 13. Продолжительность периода со среднесуточной температурой воздуха ниже или равной 8˚С, в сутках | 211 | [1; табл.3.1] |
| 14. Средняя температура периода со среднесуточной температурой воздуха t ниже или равной 8˚С, ˚С. | -4,4 | [1; табл.3.1] |
1.1.3 Функциональная схема здания
Проектом предусматривается реконструкция существующего административного здания под жилое. Административное здание – пятиэтажное, состоит из двух блоков прямоугольной формы, с подвалом. Высота этажа 2,51 м. Размер каждого блока в осях составляет 41,20 х 11,52 м. Кроме основного центрального входа с тамбуром, каждый блок имеет два отдельных входа.
Функциональное назначение проектируемых квартир в соответствии с заданием заказчика на проектирование и Жилищным кодексом Российской Федерации – жилые помещения специализированного жилищного фонда:
- жилые помещения маневренного фонда;
- жилые помещения фонда для временного переселения вынужденных переселенцев;
Проектом предусматривается создание 80 квартир (таб.1.2), исходя из условий заселения одной квартиры одной семьей. Основной состав помещений: две или три жилые комнаты, подсобные помещения – прихожие, кухни, совмещенные санузлы.
Площади квартир соответствуют социальным нормам площади жилья. В условиях реконструкции по возможности соблюдены требования по планировке и габаритам.
Таблица 1.2 – Технико-экономические показатели квартир,
типы квартир
| Тип квартир | Площадь жилая, м² | Площадь квартиры общая ,м² | Кол-во |
| 2.1 | 25.15 | 40.56 | 10 |
| 2.2 | 25.49 | 41.44 | 10 |
| 2.3 | 29.69 | 47.07 | 20 |
| 2.4 | 30.10 | 47.48 | 20 |
| 3.1 | 31.24 | 50.38 | 10 |
| 3.2 | 31.58 | 50.86 | 10 |
Функциональные схемы квартир и здания на основе одного блока представлены на рисунках 1.1 – 1.3.

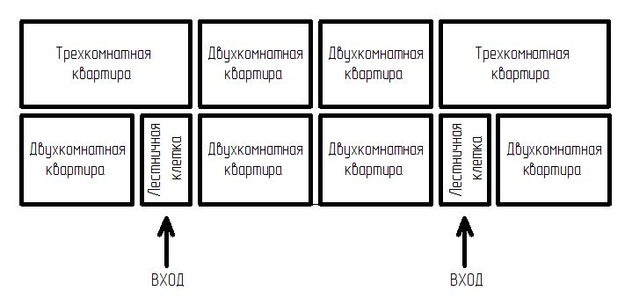

Рис.1.1 - Функциональная схема здания.

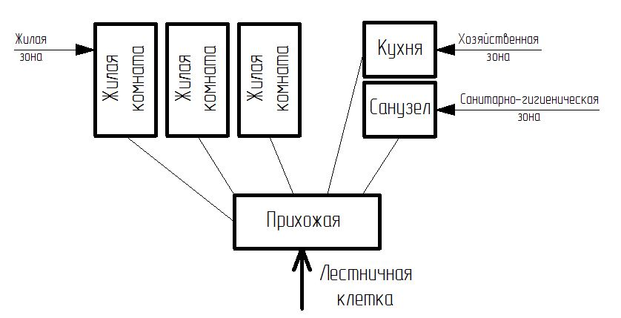

Рис.1.2 - Функциональная схема трехкомнатной квартиры.

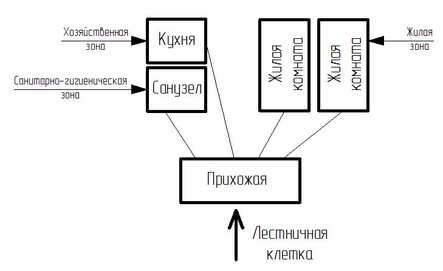

Рис.1.3 - Функциональная схема двухкомнатной квартиры.
1.1.4 Требования, предъявляемые к зданию
Основными параметрами при реконструкции существующего здания является учет требований сейсмостойкости, пожаробезопасности, санитарно-гигиенических требований, экономичность строительства, а также архитектурный облик здания, отражающий планировочную структуру в соответствии с его функциональным значением, с учетом существующей окружающей застройки.
1.1.4.1 Санитарно-гигиенические требования
Санитарно-гигиенические требования включают комплекс параметров, необходимых при проектирования жилых помещений с учетом санитарных норм, характеризующих микроклимат квартир: кратность воздухообмена, относительную влажность, температуру внутреннего воздуха, освещенность и звукоизоляцию помещений.
Санитарно-гигиенические требования, предъявляемые к зданию, приведены в таблице 1.3.
Таблица 1.3 – Санитарно-гигиенические требования
| Наименование требований | Принятые характеристики (краткое описание с пояснениями) | Источник | |
| 1. Расчётная температура воздуха внутри помещения и кратность воздухообмена для основных помещений 1.1. Жилые комнаты 1.2. Кухня 1.3. Ванная 1.4. Уборная | Температура, tc, C | Кратность, м3/2 | [4,прил.4] |
| 20 (22) 18 25 16 | ≤ 90 ≤25 50 | ||
| 2. Влажностный режим помещений | нормальная | [3,табл.1] | |
| 3. Возможная ориентация здания по сторонам света в зависимости от планировочной структуры здания и требования инсоляции помещений
| При односторонней ориентации на сектор А не допускается ориентировать окна жилых помещений комнат во всех климатический условиях. При двухсторонней ориентации на сектор А допускается проектировать не более 1 комнаты в 2х- комнатной квартире и не более 2х- комнат в 3-4х- комнатной квартире. На 1 квартиру площадь участка, включая площадь застройки, не более 150 м2. продолжительность инсоляции должна быть не более 3 часа в сутки. | [4, п.1.2, 1.5] | |
| 4. Требования к естественной освещённости помещений, предельные длины коридоров |
Ширина коридора в жилых зданиях должна быть не менее 1,4 м при длине | [4, п. 1.3] | |
40м и при 1,5 м > 40м. Длина общих коридоров не должна превышать при освещении через световые проемы в наружных стенах в одном торце 24м, при освещении с 2х торцов – 40м.Продолжение таблицы 1.3
| Наименование требований | Принятые характеристики (краткое описание с пояснениями) | Источник |
| 5. Глубина и ширина помещений, их соотношение, высота помещений, высота этажа | Длина помещений L В - ширина помещений. В:L Нэт- высота этажа; Нэт=3м Нп- высота помещения; Нп | [4] |
| 6. Требования к пространственному размещению жилых помещений по этажам (использование подвалов, цокольных этажей и т.п.) | Жилые помещения в подвальных и цокольных этажах размещать запрещается | [4, п.1.43.] |
| 7. Нормы допустимого шума в основных помещениях и требования к Jв и Jу (индекс звукоизоляции) перегородок, стен, перекрытий, дБ | Для межкомнатных перегородок Jв=41дБ Стены между квартирами Jв=50дБ | [5, табл.7] |
1.1.4.2 Противопожарные требования
Противопожарные мероприятия запроектированы в соответствие Федерального закона "Технический регламент о требованиях пожарной безопасности" № 123-ФЗ от 22 июля 2008 года, требований СНиП 21-01-97 "Пожарная безопасность зданий и сооружений" и c обеспечением минимальных значений пределов огнестойкости элементов для зданий II степени огнестойкости.
