Минимальные значения пределов огнестойкости элементов в пределах противопожарных отсеков должны быть согласно таблице 1.4.

Таблица 1.4 - Пожарно-технические характеристики здания

R – потеря несущей способности; E – потеря целостности;

J – потеря теплоизолирующей способности;

Для обеспечения до требуемого предела огнестойкости металлических конструкций усиления несущих стен в построечных условиях предусматривается покрытием огнезащитной краской "Крауз-Р".

Внутренние железобетонные стены толщиной 220мм обеспечивают предел огнестойкости не менее R 90.

Панели перекрытия толщиной 100мм обеспечивают предел огнестойкости не менее REI 60.

Наружные керамзитобетонные стены толщиной 350мм обеспечивают предел огнестойкости не менее R180.

Железобетонные ступени и площадки лестниц толщиной плиты 50 мм с отделкой керамическими плитками обеспечивают предел огнестойкости не менее R60.

Стены лестничных клеток обеспечивают предел огнестойкости не менее REI 90.

По функциональной пожарной опасности здание относится к подклассу Ф1.3 – многоквартирные жилые дома, по совокупности огнестойкости строительных конструкций - здание II степени огнестойкости. Класс конструктивной пожарной опасности С0.

Эвакуация осуществляется через лестничную клетку типа Л1 из каждой секции.

Л1 – лестница обычного типа с остекленными или открытыми проемами в наружных стенах на каждом этаже.

Отделка общих путей эвакуации предусмотрена:

Стены и потолки:

- лестничная клетка - из материалов класса КМ2;

- общие коридоры - из материалов класса КМ3.

Материалы класса КМ - 2 (Г1 - слабогорючие, В1- трудновоспламеняемые, Д3 - высокая дымообразующая способность, Т2 - умеренноопасные, РП1 - нераспространяющие).

Материалы класса КМ – 3 (Г2 - умеренногорючие, В2 - умеренновоспламеняемые, Д3 - высокая дымообразующая способность, Т2 – умеренно-

опасные, РП2 - слабораспространяющие);

Полы:

- лестничная клетка, лифтовый холл - из материалов класса КМ3;

- общие коридоры - из материалов класса КМ4.

Материалы класса КМ4 – (Г2 - умеренногорючие, В2 - умеренновоспламеняемые, Д3 - высокая дымообразующая способность, Т3 - высокоопасные, РП2 - слабораспространяющие).

Класс конструктивной пожарной опасности КО.

Согласно СП 54.13330.2011 «Здания жилые многоквартирные» предусмотрена пожарная сигнализация квартир жилого дома. На потолке (или стене) устанавливаются во всех комнатах, кроме санузлов автономные дымовые оптикоэлектронные извещатели типа РЕ-9.

1.1.4.3 Требования безопасной эвакуации людей

В условиях реконструкции и функционального назначения здания – жилое, основные возможности эвакуации людей решаются следующим образом:

- осуществление эвакуации людей через лестничную клетку каждой

секции. Ширина лестничных маршей соответствует противопожарным требованиям не менее 1,05 м (фактическая – 1,2 м), ширина коридора не менее 1,4 м (фактическая – 1,4 м);

- предусмотрен дополнительный аварийный выход на чердак через люк, с помощью приставной лестницы. Выход на кровлю предусмотрен через

слуховые окна;

- высота эвакуационных выходов соответствует противопожарным требованиям не менее 1,9 м (фактическая – 2,10 м), ширина не менее 0,8 м (фактическая – 0,9 м) [5, п. 6.16];

- двери эвакуационных выходов открываются наружу по направлению выхода из здания;

- требования к тамбурам: в со0ответствии со II климатическим районом для жилого здания предусмотрены тамбуры при входе в здание.

1.1.5 Объемно-планировочное решение здания

Существующее административное здание – пятиэтажное, с техническим подвалом, состоящее из двух блоков. Год постройки здания – 1973г. Размер каждого блока в осях 41,20 х 11,52 м. Высота этажа - 2,51 м, высота технического подвала – 2,12 м.

Перепрофилирование существующего здания включает в себя следующее:

- демонтаж тамбура, для разделения блоков на самостоятельные изолированные секции;

- перепланировка помещений, связанная с демонтажем и монтажом перегородок для организации жилых помещений;

- устройство новых дверных проемов в несущих конструкциях и полная или частичная заделка существующих проемов;

- усиление стен, ослабленных пробивкой дверных проемов;

- организация 40 квартир двух типов (таб.1.2) в каждом блоке;

- переустройство подвала;

- ремонт кровли;

- устройство пандусов для маломобильных групп населения;

- устройство вентилируемых фасадов с утеплением наружных стен и чердачного перекрытия;

- благоустройство территории.

В техническом подвале планируется разместить водомерный узел, тепловой пункт и электрощитовую для проектируемого жилого дома.

С первого по пятый этаж – размещение двух- и трехкомнатных квартир. В каждом блоке планируется по 40 квартир. Функциональная схема жилых помещений представлена на рис.1.2 – 1.3. Основной состав помещений: жилые комнаты в количестве двух или трех комнат, кухня, коридор, совмещенный санузел.

Экспликация помещений приведена на чертежах поэтажных планов.

За относительную отметку 0.000 принят уровень пола 1-го этажа здания.

Основные технико-экономические показатели по зданию приведены в таблице 1.5.

Таблица 1.5 – Технико-экономические показатели по зданию

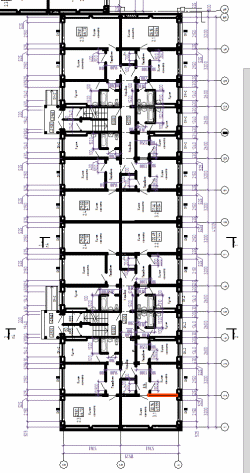

Фрагмент плана 1-го этажа

после реконструкции

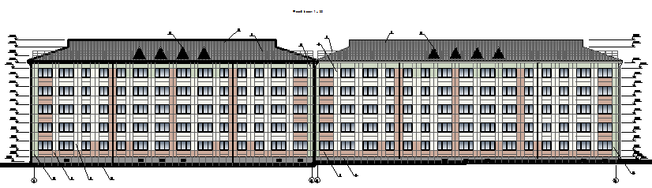

Фасад в осях 1 – 30.

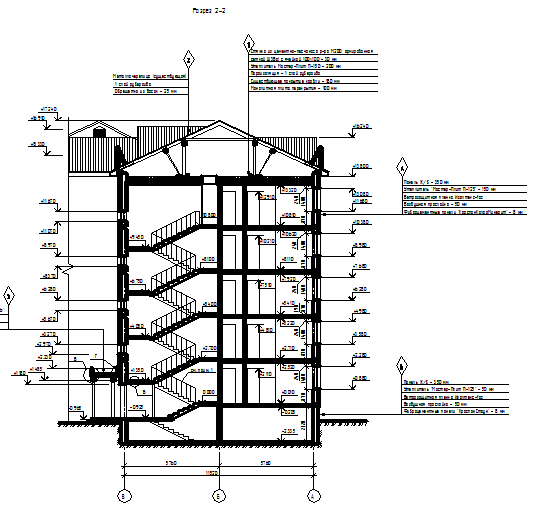

Разрез 2 – 2.

1.1.6 Архитектурно-художественная характеристика фасадов.

Цветовое решение фасадов выполнено с учетом существующей застройки и отражает планировочную структуру здания. В ведомости отделки проектируемого жилого дома применены современные фасадные материалы - вентилируемые фиброцементные панели «КраспанКолорМиненрит» светлых и теплых тонов. Данная цветовая гамма придает фасаду жилого дома более выразительный, гармоничный и в то же время строгий вид.

В используемой фасадной системе используется утеплитель минвата, что позволяет значительно улучшить тепловую защиту здания. Способ крепления фасадного материала – по металлическому каркасу. Более подробное описание отделочных материалов и деталей фасадов отражено в Ведомости отделки на чертежах с фасадами.

Принципиальная последовательность по устройству вентилируемой фасадной системы Краспан с использованием панелей КраспанСтоун, КраспанКолорМинерит:

До начала работ по устройству фасадной системы производится геодезическая съемка фасада здания, позволяющая определить неровности и кривизну фасада.

Необходимо производить разметку и установку маяков, по которым будут устанавливаться и крепиться кронштейны. Разметку необходимо производить с помощью геодезических приборов, высокоточных уровней с большой базой, отвесов.

- установка кронштейнов и пластин оконного откоса;

- укладка утеплителя;

- установка вертикального каркаса;

- установка коробов оконного откоса и оконных отливов;

- установка технологической оснастки и монтаж фасадных панелей.

1.1.7 Конструктивная система и конструктивная схема здания

Административное здание - пятиэтажное с подвалом, с чердаком и со стропильной деревянной крышей. Проект разработан проектным институтом «Сахалингражданпроект» в 1971г., на основании типового проекта серии 1-464АС. Здание построено в 1973 г.

Здание состоит из двух функционально и конструктивно несвязанных блоков, разделенных между собой антисейсмическим швом. Каждый блок в плане имеет прямоугольную форму, с размерами в осях 11,52 х 41,2м. Высота этажа составляет 2,7 м и подвала – 2,2 м.

Конструктивная схема здания – бескаркасная, с несущими поперечными и продольными стенами, с опиранием плит перекрытия на поперечные стены по двум сторонам.

Поперечные несущие стены расположены с шагом 5,76 м и продольные стены с шагом 3,2м или 2.6м.

Пространственная неизменяемость, устойчивость и жесткость каждого блока обеспечиваются несущими стенами и системой горизонтальных дисков – сборных железобетонных перекрытий, связывающих все вертикальные элементы здания.

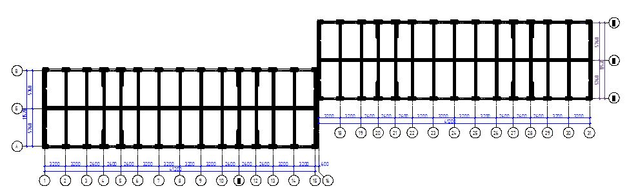

Конструктивная схема, показывающая расположение несущих элементов в здании приведена на рисунке 1.4.

Рис.1.4 – Конструктивная схема здания.

1.2 Описание конструктивных элементов здания

Фундаменты:

Фундамент существующего здания – ленточный из сборных бетонных блоков, толщиной 400-600 мм, марки М150.

Стены:

Панели наружных стен существующего здания выполнены из керамзитобетона, толщиной 350 мм. Панель представляет собой плоскую однослойную конструкцию, выполненную из легкого или ячеистого бетона, армированную пространственным каркасом, таб.1.6. Внутренние стены – сборные железобетонные панели толщиной 220 мм. Проектом предусмотрено утепление наружных стен, т.к. существующие панели из керамзитобетона не отвечают современным требованиям теплозащиты зданий. Усиление стен и панелей, ослабленных пробивкой новых дверных проемов.

Перекрытия и покрытия:

Перекрытия в здании из сборных железобетонных многопустотных плит скруглыми пустотами; толщина 220мм по серии 1.041.1-2, таб. 1.7.

Плиты укладываются на подготовленный заранее слой цементно-песчаного раствора М100, имеющий толщину 30 мм. Швы между плитами тщательно замоноличивают на всю высоту шва раствором М 100. Крепление плит к наружным стенам и между собой осуществляется сваркой соединительных стальных стержней с монтажными петлями настила.

Проектом предусмотрено утепление чердачного перекрытия.

Лестницы:

Существующие лестницы – двухмаршевые, сборные железобетонные. Лестничные площадки и проступи лестничных маршей отделаны керамической плиткой.

Таблица 1.6 - Характеристики элементов стен

Характеристики
