Текст из файла (страница 4)

Достигается применением ограждающих конструкций, обеспечивающих нормативную звукоизоляцию внутренних ограждающих конструкций:

не менее 50 дБ - для перегородок между квартирами, между квартирами и общими коммуникациями, лестничной клеткой:

не менее 41 дБ - для перегородок между жилыми комнатами, между кухней и жилой комнатой в квартире:

- по технологии «Кнауф» толщиной 90 мм с обшивкой двумя слоями ГВЛв и заполнением межкаркасного пространства негорючей мин. ватой «Базалит Л-75» - 50 мм (по серии 1.031.9-3.01-1);

не менее 47 дБ - для перегородок между санузлом и комнатой одной квартиры:

не менее 50 дБ - для перекрытий между помещениями квартир.

Типы перегородок принимаются по назначению помещения, требуемому индексу звукоизоляции и максимальной высоте перегородки.

Узлы примыкания перегородок к полу и потолку изображены на рис.1.5-1.6.

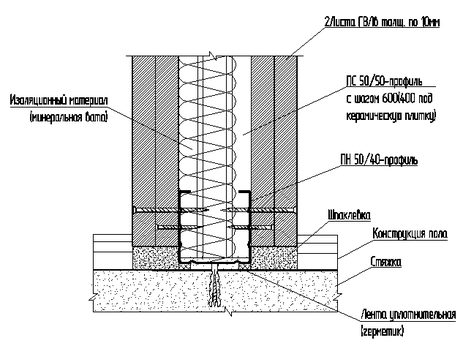

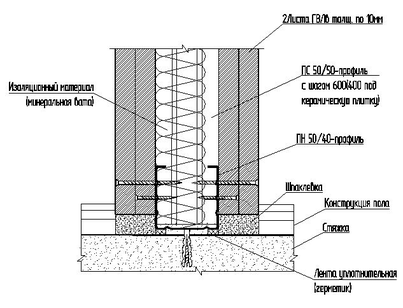

Рис.1.5 – Узел примыкания перегородки к полу.

Рис.1.6 – Узел примыкания перегородки к потолку.

1.2.5 Окна

В проекте предусмотрена замена оконных блоков на оконные блоки из поливинилхлоридных профилей белого цвета с двухкамерным стеклопакетом. Окна должны надежно изолировать помещения от наружного шума и удовлетворять требованиям теплозащиты. Приведенное сопротивление теплопередаче окон должно быть не менее 0.680 м2С/Вт.

Конструкция и установка оконных блоков должны быть выполнены в соответствии с требованиями ГОСТ 30674-99.

Данные о видах и размерах окон приведены в спецификации в табл. 1.9.

Таблица 1.9 – Спецификация окон.

Продолжение таблицы 1.9 – Спецификация окон.

Примечание: оконные блоки оборудованы противомоскитными сетками, откидными фрамугами. В качестве слуховых окон применены деревянные оконные блоки.

1.2.5 Двери

Проектом реконструкции предусмотрено устройство дверных блоков, таб.1.10:

-внутриквартирных – деревянные по ГОСТ 6629-88, шпонированные;

-межквартирные – металлические двери Optima Doors «Valberg», порошковая покраска;

- наружные – металлические индивидуальные;

- противопожарные –индивидуальные для технических помещений подвала.

Таблица 1.10 – Спецификация элементов заполнения дверных проемов

Продолжение таблицы 1.10 – Спецификация элементов заполнения дверных

проемов

1.2.6 Кыша

Кровля двускатная, с наружным неорганизованным водостоком. Несущими конструкциями являются наклонные деревянные стропила из досок сечением 150х50 мм. Доски крепятся между собой болтами. Покрытие кровли – металлочерепица, рис. 1.7. Проектом предусмотрено:

- частичный ремонт кровли;

- устройство слуховых окон;

- устройство системы водостока;

- установка снегозадержательных ограждений по периметру кровли.

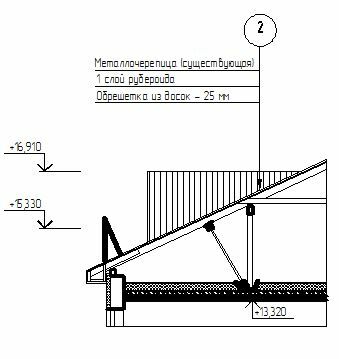

рис. 1.7 Фрагмент стропильной системы.

1.2.7 Внутренняя отделка

Внутренняя поверхность наружных стен, каменных перегородок - высококачественная штукатурка с последующей подготовкой под отделку.

Поверхности перегородок, зашивки инженерных систем (стояки ВК в санитарных узлах) по технологии «Кнауф» подготавливаются под отделку в соответствии с требованиями инженерной технологии.

Внутренняя отделка квартир:

стены жилых комнат, коридоров, кухонь квартир - влагостойкие обои, над кухонным оборудованием стены облицовываются керамической плиткой на высоту 600 мм;

стены в ванных комнатах - на высоту 1,8 м; выше – высококачественная водоэмульсионная окраска для влажных помещений;

потолки – водоэмульсионная окраска, для санитарных узлов - водоэмульсионная окраска для влажных помещений;

полы – линолеум, керамическая плитка для санитарных узлов.

Внутренняя отделка общих помещений:

стены – акриловая эмаль за 2 раза на всю высоту;

потолки – водоэмульсионная окраска за 2 раза;

полы –керамическая плитка.

1.2.8 Расчет удельной теплозащитной характеристики здания

1.Наружные стены из керамзитобетонных панелей с навесным фасадом и утеплением минватой.

Приведенное сопротивление теплопередаче составляет

R_ст=1/12+0,35/0,66+0,10/0,034+1/8,7 = 3,67 м^{2 .0}/Вт

Площадь стен данной конструкции составляет:
