- От пола – у женщин меньше, чем у мужчин. Объясняется толщиной кожи;

- От возраста – у детей меньше, чем у взрослых и стариков. Объясняется толщиной и степенью огрубления кожи;

- От внешней среды – температуры, давления, плотности;

- От состояния кожи – загрязнения, ранения, увлажненности;

- От внешних неожиданно возникающих раздражителей – болевые (удары, уколы), световые, звуковые снижают сопротивление тела человека на 20–50 %.

Разные ткани тела человека оказывают току разное сопротивление:

- Кожа, кости, хрящи, сухожилия , жировая ткань – большое 3000–20000 Ом/м;

- Мышцы, кровь, особенно спинной и головной мозг – малое 0,5–1,0 Ом/м.

Кожа имеет наибольшее удельное сопротивление, поэтому сопротивление тела человека определяется главным образом сопротивлением кожи.

Состояние кожи очень сильно влияет на сопротивление. Наибольшее сопротивление оказывает чистая, сухая, неповрежденная кожа (10000–10000 Ом). Любые царапины, порезы, микротравмы могут снизить сопротивление тела человека до значения внутреннего сопротивления, что безусловно увеличивает опасность поражения электрическим током. Тоже при увлажнении, загрязнении кожи.

Таким образом, сопротивление тела человека – нестабильно и нелинейно (рисунок 6.1). В расчетах же для упрощения принимают, сопротивление тела человека – стабильным линейным и активным, равным 1000 Ом.

Рисунок 6.1 – Зависимость сопротивления тела человека от приложенного напряжения

Тем самым, чем меньше сопротивление тела человека, тем большую опасность представляет поражение электрическим током [15].

Сопротивление изоляции проводов, имеет противоположный характер. Чем величина сопротивления больше, тем большая опасность от прикосновения к проводнику.

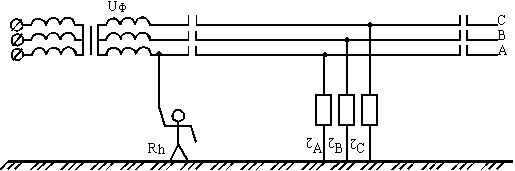

Одним из наиболее частых случаев поражения человека электрическим током происходит при однополюсном прикосновении (рисунок 6.2), то есть к одной из фаз сети. Расчет величины тока при таком прикосновении производится по формуле (6.1).

Рисунок 6.2 – Однополюсное прикосновение

(6.1)

Расчет 1.

Исходные данные: напряжение сети U_ф = 220 В; сопротивление фазы «А»

r_А = 10 кОм, сопротивление фазы «В» r_В = 100 кОм; сопротивление фазы «С» r_с = 1 МОм; сопротивление тела человека R_h = 1 кОм.

Подставляя значения в формулу 6.1 получим:

Расчет 2.

Исходные данные: напряжение сети U_ф = 380 В; сопротивление фазы «А» r_а = 1 кОм; сопротивление фаз «В» и «С» r_В = r_с = 0,5 кОм; сопротивление тела человека R_h = 1 кОм.

В первом случае, значение тока проходящего через тело человека равно 4 мА, во втором – 0,4 мА. Анализируя результаты можно сделать вывод, что прикосновение человека к проводу с большим сопротивлением изоляции более опасно.

6.4 Меры по обеспечению безопасности ремонта

Безопасность обслуживания электрооборудования во многом зависит от строго выполнения организационных и технических мероприятий и технических средств.

В отношении опасности поражения людей электрическим током территории, на которых размещены наружные электроустановки, при­равнивают к особо опасным помещениям. Безопасность работников локомотивного хозяйства от поражения электрическим током при эксплуатации технологического оборудования обеспечивают строгим соблюдением организационно-технических мероприятий и использова­нием технических средств. Наиболее часто применяемые в локомотивных депо технические средства защиты, обеспечивающие наивысший уровень электробезопасности, к этим средствам относят: защитное заземление, зануление, защитное отключение, электрическое разделение сети, малое напряжение, двойную и усилен­ную изоляцию. Использование этих средств в различных сочетаниях позволяет обеспечить защиту людей от прикосновения к токоведущим частям, от опасности перехода высшего напряжения на сторону низшего [16].

Защитным заземлением называют предна­меренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Защитное заземление – основное техническое средство, применяемое в сетях с изолированной нейтралью.

Зануление – это техническое средство предусматривает преднаме­ренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением. Зануление применяют в четырехпроводных сетях с глухозаземленной нейтралью напряжением до 1000 В. Защитный эффект зануления заключается в уменьшении длительности замыкания на кор­пус, а следовательно, в сокращении времени воз-действия электричес­кого тока на человека. Этого достигают благодаря подключению ме­таллических корпусов электроустановок к нулевому проводу.

Электрическое разделение сети – это разделение сети на отдельные электрически не связанные между собой участки происходит с по­мощью разделяющего трансформатора. Разветвленные сети большой протяженности имеют значительные емкости относительно земли и сравнительно небольшие сопротивления изоляции. Прикосновение человека к токоведущим частям в этих сетях опасно, так как он мо­жет оказаться под воздействием напряжения, близкого к фазному. Электрическое разделение сети позволяет резко снизить опасность поражения человека током за счет уменьшения емкостной и активной проводимости сети.

Малое напряжение. Малым называют номинальное напряжение не более 42 В, применяемое в целях уменьшения опасности поражения электрическим током. В основном малые напряжения применяют для питания ручного электрифицированного инструмента, переносных светильников и местного освещения в помещениях с повышенной опас­ностью и особо опасных.

Для защиты человека в случае перехода первичного напряжения 380/220 В на сторону малого напряжения при электрическом разде­лении сети вторичные обмотки трансформаторов заземляют в сетях с изолированной нейтралью или зануляют в сетях с глухозаземленной нейтралью. Правила устройства электроустановок допускают вторичные обмотки разделяющих и пони­зительных трансформаторов не заземлять или не занулять в случае, если они выполнены с двойной изоляцией, по второму классу за­щиты.

Двойная изоляция. Этот термин означает применение, кроме ос­новной изоляции токоведущих частей, называемой рабочей, еще од­ного слоя изоляции, называемой дополнительной, которая изолирует человека от металлических нетоковедущих частей, могущих случайно оказаться под напряжением.

Наиболее совершенный способ изготовления электрооборудования с двойной изоляцией – создание корпуса электроприбора из изоли­рующего материала.

Для обеспечения освещенности на рабочих местах, в соответствии с требованиями, в цехах текущего ремонта ТР-2, ТР-3, в которых происходит затемнение междупутий от находящегося на путях тягового подвижного состава, применяют систему общего, локализованного освещения, с размещением осветительных приборов над осями междупутий. При наличии в цехе мостового крана светильники крепят к фермам несущих конструкций. Для обеспечения в этом случае нормированной освещенности в зоне размещения мостового крана устанавливают светильники подкранового освещения.

Большой проблемой депо является проблема шума. Для ликвидации шума необходимо заменить, ударные процессы такие как пневматическая клепка и рубка, сваркой и резкой. Взамен рубки пневматическими зубилами приме­няют воздушную электродуговую резку металла. Металлические де­тали заменены деталями из менее звучных материалов (пластмасс, текстолита). Точная сборка, сокращение зазоров в сочленяемых дета­лях, тщательное статическое и динамическое уравновешивание движущихся деталей, достаточное их смазывание уменьшают энергию со­ударения и динамических сил, тем самым устраняют или уменьшают вибрацию и шум.

Снижение шума от вентиляционных систем обеспечивают за счет установки электродвигателя и вентилятора на виброопоры, при­менения глушителей шума, использования трубопроводов с звукопог­лощающими материалами. Для снижения шума от вентилятора, используют активные глушители с прямоточным или разде­ленным потоком воздуха.

В качестве шумопоглощающих материалов в глушителях исполь­зуют стекловолокно, керамику, капроновое волок­но, пенопласт и другие материалы.

Эффективным средством снижения шума от технологического оборудования являются звукоизолирующие кожуха. Они могут закрывать либо все оборудование, либо только его узлы, излу­чающие шум. В качестве материалов для изготовления кожухов могут быть использованы сталь, дерево, пластмасса.

При выполнении технического обслуживания, текущего ремонта принимают меры по предупреждению пожаров.

B депо находится исправное противопожарное оборудование в количестве, установленном специаль­ными нормами. При сварочных работах, в месте производства работ находятся огнетушители, песок и вода. Установлены защитные экраны (щиты) для ограничения распрост­ранения искр. Выполнение сварочных работ на топливных баках или резервуарах, содержащих горючие вещества (дизельное топливо, масло), производится после удаления остатков горючих веществ и промыв­ки горячей водой бака или резервуара, согласования огневых работ с местной пожарной охраной и выполнения анализа воздуха (в баке или резервуаре) на отсутствие взрывоопасных концентраций газов.

6.5 Средства индивидуальной и коллективной защиты

Защита работающих от воздействия опасных и вредных производственных факторов осуществляется проведением плановой работы по охране труда, как в период проектирования, так и в период строительства и эксплуатации объектов железнодорожного транспорта. Обеспечение безопасности труда, или со­стояния условий труда, при котором отсутствует производственная опасность, предусматривается конструкцией оборудования, организацией производственных процессов, архитектурно-планировочными и другими решениями. При невозможно­сти обеспечения безопасности труда указанными методами применяют средства за­щиты работающих.

Средствами защиты работающих называют средства, исполь­зуемые для предотвращения или уменьшения воздействия на работающих опасных и вредных производственных факторов. Эти средства создают наиболее благо­приятные для организма человека отношения с окружающей внешней средой и обеспечивают:

- удаление опасных и вредных веществ и материалов из рабочей зоны;

- снижение уровня вредных факторов;

- защиту работающих от воздействия опасных и вредных производственных факторов, сопутствующих принятой технологии и условиям работы, а также возни­кающих при нарушении технологического процесса.

По характеру применения средства защиты работников подразделяют на средства коллективной защиты и средства индивидуальной защиты.

К средствам коллективной защиты относят средства, применяемые для за­щиты двух и более человек. В зависимости от назначения эти средства подразде­ляют на 17 классов [17]. Среди них такие, как средства нормализации воздушной среды и освещения производственных помещений и ра­бочих мест, средства защиты от шума, вибрации, поражения электрическим током, от воздействия механических, химических и биологических факторов и др.

К средствам индивидуальной защиты относят средства, применяемые работниками индивидуально. В зависимости от назначения их подразделяют на 11 клас­сов. Это изолирующие костюмы, средства защиты органов дыхания, слуха, сред­ства защиты головы, лица, рук и ряд других.

Все многообразие основных видов средств защиты работающих можно рас­сматривать как комплекс субъективных и объективных средств защиты от воздей­ствия опасных и вредных производственных факторов.

Субъективными средствами защиты называют средства, приме­нение которых вызывает защитные действия работающего, предотвращающие или уменьшающие воздействие на него опасных и вредных производственных факто­ров.

Защитные свойства субъективных средств проявляются в сознательных дей­ствиях человека, основанных на жизненном опыте, производственной квалифика­ции, знании и соблюдении норм, правил и инструкций по технике безопасности. На этой основе человек может предупредить возникновение опасных ситуаций и свя­занные с ними несчастные случаи. Таким образом, субъективные средства защиты приводятся в действие сознанием человека и создаются воздействием на его сознание.

В формировании субъективных средств защиты важную роль играют обязательная система обучения правилам техники безопасности, производственной сани­тарии и безопасным приемам работы, периодическая проверка знаний этих правил и приемов, постоянный контроль за их соблюдением в процессе производства, строгий порядок допуска к работе только после обучения безопасным приемам ра­боты, правилам техники безопасности и производственной санитарии и соответ­ствующих испытаний. Повышение квалификации работников и воспитание у них осознанной потребности в строгом соблюдении трудовой и производственной дис­циплины на предприятии также имеют большое значение в формировании субъек­тивных средств защиты. Эти мероприятия расширяют общий кругозор работающих и исключает нарушения требований безопасности и связанные с такими нару­шениями случаи травмирования.

Основными видами субъективных средств коллективной защиты работающих являются устройства автоматического контроля и сигнализации, знаки безо­пасности, различного рода плакаты и другие.
