Содержание

Введение 5

1 Теоретические сведения 6

1.1 Характеристика объекта защиты учебные корпуса ДВГУПС 6

1.2 Краткие сведения о разрядах молнии и их параметры 9

1.3 Характеристика грозовой деятельности 12

1.4 Количество поражений молнией наземных сооружений 14

1.5 Опасные воздействия молнии 16

1.6 Классификация защищаемого объекта 18

1.7 Средства и способы молниезащиты 20

1.8 Защитное действие и зоны защиты молниеотводов 23

1.9 Подход к нормированию заземлителей молниезащиты 26

2 Требования, предъявляемые к проекту молниезащиты учебных корпусов ДВГУПС 29

2.1 Определение типа зоны защиты и категории молниезащиты. 29

3 Конструкции молниеотводов 33

4 Зоны защиты молниеотводов 34

4.1 Оборудование средствами молниезащиты здания лабораторного корпуса 34

4.1.1 Расчет зоны защиты одиночного стержневого молниеотвода первой и второй башни лабораторного корпуса 35

4.1.2 Расчет зоны защиты двойного стержневого молниеотвода одинаковой высоты лабораторного корпуса 38

4.2 Оборудование средствами молниезащиты зданий спортивного комплекса ДВГУПС 42

4.2.1 Расчет зоны защиты двойного стержневого молниеотвода разной высоты спортивного комплекса (крыло вдоль улицы Герасимова) 43

4.2.2 Расчет зоны защиты двойного стержневого молниеотвода разной высоты сортивного комплекса (крыло поперек улицы Герасимова) 47

4.2.3 Расчет зоны защиты одиночного стержневого молниеотвода здания административного корпуса ДВГУПС 50

4.2.4 Расчет зоны защиты двойного стержневого молниеотвода разной высоты манежа 51

4.2.5 Расчет зоны защиты двойного стержневого молниеотвода разной высоты манежа и административного корпуса 54

4.3 Оборудование средствами молниезащиты здания учебного корпуса №1 ДВГУПС 56

4.3.1 Расчет зоны защиты двойного стержневого молниеотвода одинаковой высоты учебного корпуса №1 (крыло по улице Герасимова) 58

4.3.2 Расчет зоны защиты двойного стержневого молниеотвода одинаковой высоты учебного корпуса №1 (крыло между зонами №1 и №2) 59

4.3.3 Расчет зоны защиты двойного стержневого молниеотвода учебного корпуса №1 (центральная часть корпуса) 61

4.3.4 Расчет зоны защиты двойного стержневого молниеотвода одинаковой высоты учебного корпуса №1 (крыло между зонами №3 и №5) 65

4.3.5 Расчет зоны защиты двойного стержневого молниеотвода одинаковой высоты учебного корпуса №1 (крыло по улице Некрасова) 67

4.4 Оборудование средствами молниезащиты здания учебного корпуса №2 ДВГУПС 70

4.4.1 Расчет зоны защиты двойного стержневого молниеотвода одинаковой высоты учебного корпуса №2 (крыло по улице Герасимова) 70

4.4.2 Расчет зоны защиты двойного стержневого молниеотвода разной высоты соседних молниеотводов зон №1 и №2 72

4.4.3 Расчет зоны защиты двойного стержневого молниеотвода разной высоты зоны №2 74

4.4.4 Расчет зоны защиты двойного стержневого молниеотвода разной высоты зоны №3 77

4.4.5 Расчет зоны защиты двойного стержневого молниеотвода разной высоты соседних молниеотводов зон №3 и №4 79

5 Токоотводы 84

5.1 Требования к материалам 84

5.2 Количество токоотводов и расстояние между ними 85

5.3 Размещение токоотводов 85

6 Заземление 86

7 Выравнивание потенциалов 87

8 Внутренняя молниезащита 90

9 Расчет себестоимости затрат на оборудование средствами молниезащиты учебных корпусов ДВГУПС 93

9.1.Показатели себестоимости продукции 93

9.2 Анализ экономической целесообразности материалов молниезащиты. 96

9.3 Расчет затрат на оборудование средствами молниезащиты учебных корпусов ДВГУПС с учетом анализа метериалов 98

10 Безопасность жизнедеятельности 102

10.1 Обязанности руководителя по обеспечению пожарной безопасности 102

10.2 Оказание первой медицинской помощи при поражение молнией. 104

Заключение 108

Список использованных источников 109

Введение

Каждый день в мире фиксируется примерно 44 тысячи гроз, а в России на каждые 2 – 3 квадратных километра площади приходится в среднем по одному удару молнии в год. Молнии становятся причиной коротких замыканий и пожаров, приводят к многомиллионным финансовым потерям и гибели людей. Поэтому любая организация должна озаботиться вопросом грозозашиты.

Вопросы защиты от молний заботили человечество еще до нашей эры – спасаясь от грозы. Первое действительно эффективное средство молниезащиты зданий было запатентовано в 1752 году Бенджамином Франклином. За основу своего громоотвода он взял изобретение древнегреческих моряков, которые устанавливали на мачты кораблей мечи, привязывали к ним веревку и спускали ее в воду. В России первый молниеотвод появился примерно на четверть века раньше, чем была запатентована система Франклина. Ученый и предприниматель Акинфий Демидов построил в Невьянске башню и увенчал ее металлическим шпилем для молниезащиты с заземлением. Современные системы грозозащиты намного совершеннее устройств Франклина и Демидова, однако имеют примерно ту же конструкцию и принцип работы.

Все вышесказанное определило актуальность темы исследования дипломного проекта «Расчет молниезащиты от электрического и теплового воздействия на возгораемость учебных корпусов ДВГУПС».

Цель исследования – разработать проект молниезащиты зданий Дальневосточного государственного университета путей сообщения, обеспечивающий полную безопасность как сооружения так и людей, находящихся как внутри зданий так и рядом с ними. Произвести анализ и оценку проекта.

1 Теоретические сведения

1.1 Характеристика объекта защиты учебные корпуса ДВГУПС

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Дальневосточный государственный университет путей сообщения» Место нахождения объекта защиты: 680000 г. Хабаровск, ул. Серышева, 47

Основной государственный регистрационный номер записи о государственной регистрации юридического лица №1022701287652.

Идентификационный номер налогоплательщика №2724018158.

Почтовый и электронный адреса, телефон, факс юридического лица и объекта защиты: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Дальневосточный государственный университет путей сообщения» (ФГБОУ ВПО «ДВГУПС») инд.680021, г.Хабаровск ул, Серышева,47 тел.(4212)355-516, факс: (4212) 56-08-08, email: root @ festu.khv.ru, класс функциональной пожарной опасности Ф 4.2.

Здание ДВГУПС состоит из 4 учебных корпусов:

- учебный корпус №1 ул. Серышева, 47;

- здание 4-х этажное, со стороны ул. Герасимова 5-ти этажное;

- крыша(кровля) – двухскатная, металлическая;

- стены наружные – из кирпича и железобетонных панелей;

- перекрытия и покрытия – из железобетонных плит;

- перегородки – из кирпича и железобетонных плит (СП 2.13130.2009);

- здание имеет II степень огнестойкости (ФЗ №123 – ФЗ).

Учебный корпус№2 ул. Яшина, 68

Здание 5-ти этажное, со стороны ул. Герасимова 6-ти этажное.

Крыша (кровля) – двухскатная, металическая.

Стены наружные – из кирпича и железобетонных панелей.

Перекрытия и покрытия – из железобетонных плит.

Перегородки – из кирпича и железобетонных плит.

Здание имеет II степень огнестойкости.

Лабораторный корпус ул. Некрасова 85:

- здание 4-х этажное;

- стены наружные – из кирпича и железобетонных панелей, облицовка сайдинг;

- перекрытия и покрытия – из железобетонных плит;

- перегородки – из кирпича и железобетонных плит;

- крыша (кровля) – односкатная рулонная из рубероида.

Здание имеет II степень огнестойкости:

- Первая башня лабораторного корпуса ул. Некрасова 81.

Здание 8-ми этажное:

- Вторая башня лабораторного корпуса ул. Некрасова 83.

Спортивный комплекс ул. Герасимова 32:

- стены наружные – из кирпича и железобетонных панелей;

- перекрытия и покрытия – из железобетонных плит;

- крыша (кровля) – односкатная рулонная из рубероида;

- перегородки–из кирпича железобетонных панелей

- здание имеет II степень огнестойкости

- манеж ул. Герасимова 32 а

Среднегодовая продолжительность гроз в часах в произвольном пункте на территории России определяется по карте в соответствии с рисунком 1.1, или по утвержденным для некоторых областей России региональным картам продолжительности гроз, или по средним многолетним (порядка 10 лет) данным метеостанции, ближайшей от места нахождения здания или сооружения.

Для зданий и сооружений прямоугольной формы

(1.1)

где h - наибольшая высота здания или сооружения, м;

S, L - соответственно ширина и длина здания или сооружения, м;

n - среднегодовое число ударов молнии в 1км земной поверхности (удельная плотность, ударов молнии в землю) в месте нахождения здания или сооружения.

Для произвольного пункта на территории России удельная плотность ударов молнии в землю n определяется исходя из среднегодовой продолжительности гроз в часах следующим образом: в соответствии с рисунком 1.1 определяется среднегодовая продолжительность гроз, затем по таблице 1.1 берется соответствующее значение.

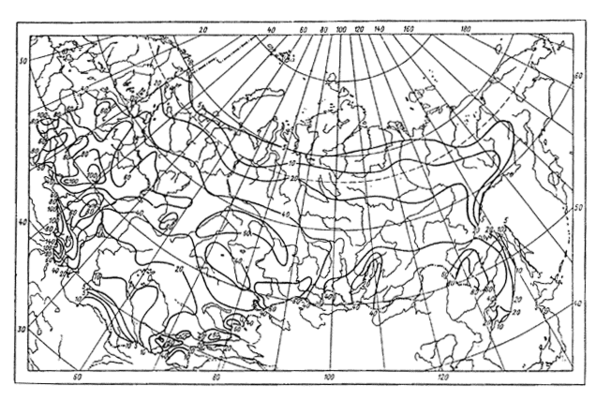

Рисунок 1.1 Карта средней за год продолжительности

гроз в часах для территории России

Таблица 1.1

Зависимость удельной плотности ударов молнии в землю от среднегодовой продолжительности гроз

Среднегодовая продолжительность гроз, ч	Удельная плотность ударов молнии в землю n, 1/(км2год)
10 — 20	1
20 — 40	2
40 — 60	4
60 — 80	5,5
80 — 100	7
100 и более	8,5

Получаем для здания ДВГУПС:

Средняя продолжительность гроз 20-40ч.

Удельная плотность ударов молнии в землю n=2

1.2 Краткие сведения о разрядах молнии и их параметры

Молния представляет собой электрический разряд длиной в несколько километров, развивающийся между грозовым облаком и землей или каким-либо наземным сооружением.

Разряд молнии начинается с развития лидера - слабо светящегося канала с током в несколько сотен ампер. По направлению движения лидера – от облака вниз или от наземного сооружения вверх - молнии разделяются на нисходящие и восходящие. Данные о нисходящих молниях накапливались продолжительное время в нескольких регионах земного шара. Сведения о восходящих молниях появились лишь в последние десятилетия, когда начались систематические наблюдения за грозопоражаемостью очень высоких сооружений, например Останкинской телевизионной башни.

Лидер нисходящей молнии возникает под действием процессов в грозовом облаке, и его появление не зависит от наличия на поверхности земли каких-либо сооружений. По мере продвижения лидера к земле с наземных объектов могут возбуждаться направленные к облаку встречные лидеры. Соприкосновение одного из них с нисходящим лидером (или касание последнего поверхности земли) определяет место удара молнии в землю или какой-либо объект.

Восходящие лидеры возбуждаются с высоких заземленных сооружений, у вершин которых электрическое поле во время грозы резко усиливается. Сам факт появления и устойчивого развития восходящего лидера определяет место поражения. На равнинной местности восходящие молнии поражают объекты высотой более 150 м, а в горных районах возбуждаются с остроконечных элементов рельефа и сооружении меньшей высоты и потому наблюдаются чаще.

Рассмотрим сначала процесс развития и параметры нисходящей молнии. После установления сквозного лидерного канала следует главная стадия разряда - быстрая нейтрализация зарядов лидера, сопровождающаяся ярким свечением и нарастанием тока до пиковых значений, варьирующихся от единиц до сотен килоампер. При этом происходит интенсивный разогрев канала (до десятков тысяч кельвин) и его ударное расширение, воспринимаемое на слух как раскат грома. Ток главной стадии состоит из одного или нескольких последовательных импульсов, наложенных на непрерывную составляющую. Большинство импульсов тока имеет отрицательную полярность. Первый импульс при общей длительности в несколько сотен микросекунд имеет длину фронта от 3 до 20 мкс; пиковое значение тока (амплитуда) варьируется в широких пределах: в 50% случаев (средний ток) превышает 30, а в 1-2% случаев 100 кА. Примерно в 70% нисходящих отрицательных молний за первым импульсом наблюдаются последующие с меньшими амплитудами и длиной фронта: средние значения соответственно 12 кА и 0,6 мкс. При этом крутизна (скорость нарастания) тока на фронте последующих импульсов выше, чем для первого импульса.

Ток непрерывной составляющей нисходящей молнии варьируется от единиц до сотен ампер и существует на протяжении всей вспышки, продолжающейся в среднем 0,2 с, а в редких случаях 1-1,5 с.

Заряд, переносимый в течение всей вспышки молнии, колеблется от единиц до сотен кулон, из которых на долю отдельных импульсов приходится 5-15, а на непрерывную составляющую 10-20 Кл.
