Импульсное сопротивление заземлителя является количественной характеристикой сложных физических процессов при растекании в земле токов молнии. Его значение отличается от сопротивления заземлителя при растекании токов промышленной частоты и зависит от нескольких параметров тока молнии (амплитуды, крутизны, длины фронта), варьирующихся в широких пределах. С увеличением тока молнии импульсное сопротивление заземлителя падает, причем в возможном интервале распределения токов молнии (от единиц до сотен килоампер) его значение может уменьшаться в 2-5 раз.
При проектировании заземлителя нельзя предсказать значения токов молнии, которые будут через него растекаться, а следовательно, невозможно оценить наперед соответствующие значения импульсных сопротивлений. В этих условиях нормирование заземлителей по их импульсному сопротивлению имеет очевидные неудобства. Разумнее выбрать конкретные конструкции заземлителей по следующему условию. Импульсные сопротивления заземлителей во всем возможном диапазоне токов молнии не должны превышать указанных максимально допустимых значений.
Такое нормирование было принято для ряда типовых конструкций были подсчитаны импульсные сопротивления при колебаниях токов молнии от 5 до 100 кА и по результатам расчетов проведен отбор заземлителей, удовлетворяющих принятому условию.
В настоящее время распространенными и рекомендуемыми конструкциями заземлителей являются железобетонные фундаменты. К ним предъявляется дополнительное требование - исключение механических разрушений бетона при растекании через фундамент токов молнии. Железобетонные конструкции выдерживают большие плотности растекающихся по арматуре токов молнии, что связано с кратковременностью этого растекания. Единичные железобетонные фундаменты (сваи длиной не менее 5 или подножники длиной не менее 2 м) способны без разрушения выдерживать токи молнии до 100 кА. Для фундаментов больших размеров с соответственно большей поверхностью арматуры опасная для разрушения бетона плотность тока маловероятна при любых возможных токах молнии.
Нормирование параметров заземлителей по их типовым конструкциям имеет ряд достоинств: оно соответствует принятой в строительной практике унификации железобетонных фундаментов с учетом их повсеместного использования в качестве естественных заземлителей при выборе молниезащиты не требуется выполнять расчеты импульсных сопротивлений заземлителей, что сокращает объем проектных работ.
2 Требования, предъявляемые к проекту молниезащиты учебных корпусов ДВГУПС
2.1 Определение типа зоны защиты и категории молниезащиты.
В соответствии с таблицей 2.1 [1] определяем типы зоны защиты.
Таблица 2.1
Типы зон защиты
№ пп. | Здания и сооружения | Местоположение | Тип зоны защиты при использовании стержневых и тросовых молниеотводов | Категория молниезащиты |
15 | Общественные здания III-V степеней огнестойкости следующего назначения: детские дошкольные учреждения, школы и школы-интернаты, стационары лечебных учреждений, спальные корпуса и столовые учреждений здравоохранения и отдыха, культурно-просветительные и зрелищные учреждения, административные здания, вокзалы, гостиницы, мотели и кемпинги | В местностях со средней продолжительностью гроз 20 ч в год и более | Зона Б | III |
Здания относятся по устройству молниезащиты к III категории, тип зоны защиты при использовании стержневых и тросовых молниеотводов - зона Б.
Здания и сооружения, отнесенные по устройству молниезащиты к III категории, должны быть защищены от прямых ударов молнии и заноса высокого потенциала через наземные (надземные) металлические коммуникации.
Внутри зданий большой площади (шириной более 100 м) необходимо выполнять мероприятия по выравниванию потенциалов.
В целях защиты зданий и сооружений любой категории от прямых ударов молнии следует максимально использовать в качестве естественных молниеотводов существующие высокие сооружения (дымовые трубы, водонапорные башни, прожекторные мачты, воздушные линии электропередачи и т.п.), а также молниеотводы других близрасположенных сооружений.
Если зданию или сооружение частично вписывается в зону защиты естественных молниеотводов или соседних объектов, защита от прямых ударов молнии должна предусматриваться только для остальной, незащищенной его части.
Железобетонные фундаменты зданий, сооружений, наружных установок, опор молниеотводов следует, как правило, использовать в качестве заземлителей молниезащиты при условии обеспечения непрерывной электрической связи по их арматуре и присоединения ее к закладным деталям с помощью сварки. Так при оборудовании объекта учебные корпуса ДВГУПС будут использоваться в качестве заземлителей железобетонные фундаменты зданий.
Искусственные заземлители следует располагать под асфальтовым покрытием или в редко посещаемых местах (на газонах, в удалении на 5 м и более от грунтовых проезжих и пешеходных дорог и т.п.).
Выравнивание потенциалов внутри зданий и сооружений шириной более 100 м должно происходить за счет непрерывной электрической связи между несущими внутрицеховыми конструкциями и железобетонными фундаментами.
Проверка состояния устройств молниезащиты должна производиться для зданий и сооружений I и II категорий I раз в год перед началом грозового сезона, для зданий и сооружений III категории - не реже I раза в 3 года.
Проверке подлежат целость и защищенность от коррозии доступных обзору частей молниеприемников и токоотводов и контактов между ними, а также значение сопротивления току промышленной частоты заземлителей отдельно стоящих молниеотводов. Это значение не должно превышать результаты соответствующих замеров на стадии приемки более чем в 5 раз. В противном случае следует проводить ревизию заземлителя.
Защита от прямых ударов молнии зданий и сооружений III категории с неметаллической кровлей, какими являются здания спортивного комплекса и манежа ДВГУПС, а также лабораторный корпус с его башнями, должна быть выполнена отдельно стоящими или установленными на защищаемом объекте стержневыми или тросовыми молниеотводами, обеспечивающими зону защиты в соответствии с требованиями таблицы 1.1 [1]. При установке молниеотводов на объекте от каждого стержневого молниеприемника должно быть обеспечено не менее двух токоотводов.
Установка молниеприемников или наложение молниеприемной сетки не требуется для зданий и сооружений с металлическими фермами при условии, что в их кровлях используются несгораемые или трудносгораемые утеплители и гидроизоляция.
На зданиях и сооружениях с металлической кровлей в качестве молниеприемника должна использоваться сама кровля. При этом все выступающие неметаллические элементы должны быть оборудованы молниеприемниками, присоединенными к металлу кровли.
Токоотводы от металлической кровли или должны быть проложены к заземлителям не реже чем через 25 м по периметру здания.
При установке молниеотводов на защищаемом объекте всюду, где это возможно, в качестве токоотводов следует использовать металлические конструкции зданий и сооружений (колонны, фермы, рамы, пожарные лестницы и т.п., а также арматуру железобетонных конструкции) при условии обеспечения непрерывной электрической связи в соединениях конструкций и арматуры с молниеприемниками и заземлителями, выполняемых, как правило, сваркой.
Токоотводы, прокладываемые по наружным стенам зданий, следует располагать не ближе чем в 3 м от входов или в местах, не доступных для прикосновения людей.
Во всех возможных случаях в качестве заземлителей защиты от прямых ударов молнии следует использовать железобетонные фундаменты зданий и сооружений.
При использовании в качестве молниеприемников металлической кровли по периметру здания в земле на глубине не менее 0,5 м должен быть проложен наружный контур, состоящий из горизонтальных электродов.
Минимально допустимые сечения (диаметры) электродов искусственных заземлителей определяются по таблице 3 [1].
Для защиты от заноса высокого потенциала по внешним наземным (надземным) металлическим коммуникациям их необходимо на вводе в здание или сооружение присоединить к заземлителю электроустановок или защиты от прямых ударов молний.
3 Конструкции молниеотводов
Опоры стержневых молниеотводов должны быть рассчитаны на механическую прочность как свободно стоящие конструкции.
Стержневые молниеприемники должны быть изготовлены из стали любой марки сечением не менее 100 мм2 и длиной не менее 200 мм и защищены от коррозии оцинкованием, лужением или окраской.
Соединения молниеприемников с токоотводами и токоотводов с заземлителями должны выполняться, как правило, сваркой.
Токоотводы, соединяющие молниеприемники всех видов с заземлителями, следует выполнять из стали размерами не менее 6 мм для данного объекта [3].
При установке молниеотводов на защищаемом объекте и невозможности использования в качестве токоотводов металлических конструкций здания токоотводы должны быть проложены к заземлителям по наружным стенам здания кратчайшими путями.
Допускается использование любых конструкций железобетонных фундаментов зданий и сооружений (свайных, ленточных и т.п.) в качестве естественных заземлителей молниезащиты.
4 Зоны защиты молниеотводов
4.1 Оборудование средствами молниезащиты здания лабораторного корпуса
Здание лабораторного корпуса оборудуется двойным стержневым молниеотводом, установленным на крышах башен. Тем самым в зону защиты попадают не только здания башен, но и здание самого корпуса. Схема зон защиты лабораторного корпуса представлена на рисунке 4.1.
Здание лабораторного корпуса разбивается на 3 зоны защиты (рисунок 4.1):
- зона №1 – первая башня лабораторного корпуса;
- зона №2 – вторая башня лабораторного корпуса;
- зона №3 – лабораторный корпус.
Рисунок 4.1 Схема зон защиты лабораторного корпуса
Так как башни лабораторного корпуса идентичны, расчет выполняется только для одной. Для второй берутся такие же значения.
4.1.1 Расчет зоны защиты одиночного стержневого молниеотвода первой и второй башни лабораторного корпуса

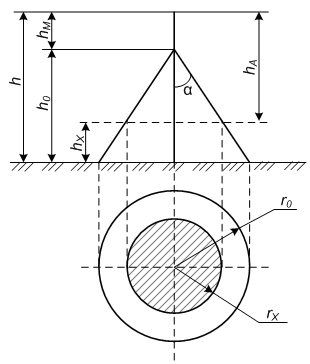

Стандартной зоной защиты одиночного стержневого молниеотвода высотой h является круговой конус высотой h0 < h, вершина которого совпадает с вертикальной осью молниеотвода (рисунок 4.2). Габариты зоны определяются двумя параметрами: высотой конуса h0 и радиусом конуса на уровне земли r0.
Рисунок 4.2 Зона защиты одиночного стержневого молниеотвода
По степени надежности защиты различают два типа зон:
- А – степень надежности защиты превышает 99,5%;
- Б – степень надежности защиты составляет 95-99,5%.
Связи между параметрами молниеотвода в зависимости от типа зон защиты определены формулами:
для зоны Б
где rX – радиус горизонтального сечения на высоте защищаемого объекта, м;
hX – наибольшая высота защищаемого сооружения, м.
