2.1. Общие сведения
Расчетно-конструктивная часть проектируемого здания разработана в соответствии с требованиями [5, 17].
Объемно-планировочные и конструктивные решения здания, а также природно-климатические условия строительства приведены в разделе «Архитектурные решения» настоящего дипломного проекта.
2.1.1. Расчетные предпосылки
По заданию на дипломное проектирование необходимо выполнить металлического каркаса, с использованием ПК SCAD.
2.2. Конструктивная схема рамы
Поперечные рамы с жестким закреплением колонн к фундаментам. Коньковый узел рамы – жесткий на фланцах и высокопрочных болтах. Продольные связи заданы гнуто-сварной трубы предварительным сечением 140×5. Связи устанавливаются в осях 11 – 12 (примерно середина здания) по каждой продольной раме. Каркас – стальные конструкции. Колонны – предварительно заданы из двутавра 35Ш1 по СТО АСЧМ 20-93, балки покрытия – двутавры 60Б1.
Расчетная схема определена как система с признаком 2. Это означает, что рассматривается плоская рамная система расположена в плоскости XOZ и основные неизвестные представлены линейными перемещениями узловых точек вдоль осей X и Z, а также их поворотами вокруг оси Y.
Общий вид рам, принятых к расчету приведены на рисунках 2.1 и 2.2.
Рисунок 2.1 - Общий вид рамы Рм1
Рисунок 2.2 - Общий вид рамы Рм2
2.3. Сбор нагрузок
Сбор нагрузок на раму представлен в таблице 2.1
Таблица 2.1
| Нагрузки | Нормативная qн, кПа |
| Расчетная qр, кПа |
| Постоянные – загружение 1 | |||
| Покрытие: | |||
| профилированный настил Н57-750-0,8 | 0,10 | 1,05 | 0,105 |
| прогоны швеллер 22 шаг 3м 22/3=7,333*0,01 | 0,07 | 1,05 | 0,074 |
| вес утепления (стоянка автокаров) δ=0.2м, γ=2.0кг/м3 | 0,4 | 1,2 | 0,48 |
| Балки покрытия 60Б2 (кН/м) | 1,05 | 1,05 | 1,103 |
| Стены: | |||
| Ригели фахверка | 0,05 | 1,05 | 0,053 |
| собственный вес тёплых панелей | 0,45 | 1,2 | 0,54 |
| Вес потолочного подвесного оборудования (трубы, светильники и пр.) | 0,2 | 1,2 | 0,24 |
| Кратковременные – загружение 2-4 | |||
| Снеговая для II района | 0,857 | 1,4 | 1,2 |
| Ветер IV район | 0,48 | 1,4 | 0,672 |
2.3.1 Нагрузки от потолочного подвесного оборудования:
Нагрузка на балки покрытия g1=0,1т/м для крайних осей (1, 21, 9 – А-Г);
Нагрузка на балки покрытия g2=0,18т/м для средних осей.
Нагрузка в пределах рампы оси 2 – 4, А – Г отсутствует.
2.3.2Снеговые нагрузки.
II снеговой район (карта 1 СП 16.13330.2011)
2.3.3Ветровые нагрузки.
а) IV ветровой район (карта 3а приложения). pв=48кг/м2 (табл. 5 СП)
б) Аэродинамические коэффициенты определяются по приложению 4:
cx = 0,8 для наветренной стороны и cx = –0,6 для подветренной стороны.
в) Коэффициент изменения ветрового давления по высоте:
для ze 5м k(ze) = 0,75; для ze = 6,6м k(ze) = 0,83
для ze =8,7м, k(ze) = 0,935

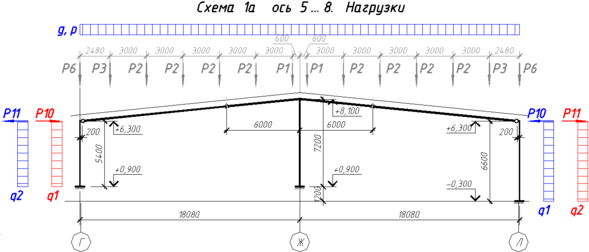

Рисунок 2.3 – Схема приложения снеговой и ветровой нагрузки на раму Рм1
Снеговая нагрузка:
ширина сбора нагрузок 7,5м:
или
Ветровая нагрузка:
ширина сбора нагрузок 7,5м

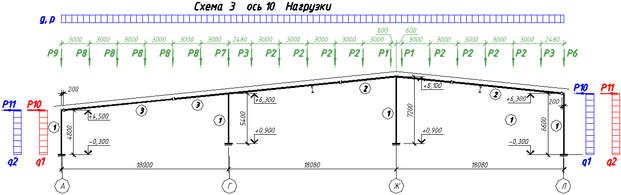

Рисунок 2.4 – Схема приложения снеговой и ветровой нагрузки на раму Рм2
Снеговая нагрузка: ширина сбора нагрузок 7,5м:
или
Ветровая нагрузка: ширина сбора нагрузок 7,5м
Нагрузки на рамы каркаса сведены в таблицу 2.2
Таблица 2.2 Сбор нагрузок на рамы каркаса
| Ось | Р1 | Р2 | Р3 | Р4 | Р5 | Р6 | Р7 | Р8 | Р9 |
| 5 | 0,282 1,89 | 0,403 2,7 | 0,368 2,466 | – | – | 0,281 1,881 | – | – | – |
| 10 | 0,282 1,89 | 0,403 2,7 | 0,368 2,466 | – | – | 0,281 1,881 | 0,368 2,466 | 0,403 2,7 | 0,315 2,115 |
2.4. Расчет рамы Рм2 оси 5…8

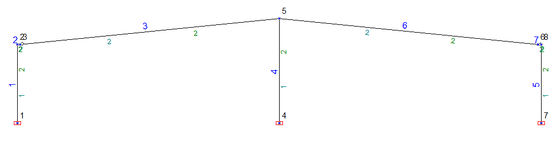

Рисунок 2.5 – Расчетная схема рамы Рм оси 5..8
| Элементы | ||||||||
| Номер элемента | Тип элемента | Тип жесткости | Узлы | |||||
| 1 | 2 | 1 | 1; 2 | |||||
| 3 | 2 | 2 | 3; 5 | |||||
| 4 | 2 | 1 | 4; 5 | |||||
| 5 | 2 | 1 | 7; 8 | |||||
| 6 | 2 | 2 | 5; 6 | |||||
| Таблица 2.3Усилия в опорном | ||||||||
| Элемент | Сечение | Загружение | Значения, ТxМ | |||||
| N | M | Q | ||||||
| 1 | 1 | 1 | -1,746 | -0,197 | 0,082 | |||
| 2 | -6,286 | -0,71 | 0,295 | |||||
| 3 | 0,003 | 4,943 | -1,749 | |||||
| 4 | -0,04 | -4,468 | 1,427 | |||||
| 4 | 1 | 1 | -5,594 | -0,032 | 0,008 | |||
| 2 | -20,138 | -0,115 | 0,029 | |||||
| 3 | 0,092 | 4,701 | -1,198 | |||||
| 4 | -0,017 | -4,617 | 1,176 | |||||
| 5 | 1 | 1 | -1,745 | 0,143 | -0,09 | |||
| 2 | -6,283 | 0,514 | -0,325 | |||||
| 3 | -0,096 | 5,738 | -1,679 | |||||
| 4 | 0,057 | -5,922 | 1,909 | |||||
Таблица 2.4 РСУ с фиксированными коэффициентами
| Элемент | УНГ | Сечение | СТ | Критерий | Вид | Значения | Тип | КС | Формула | ||||||
| № | Значение | N | M | Q | |||||||||||
| 1 | 1 | 1 | 1 | 36,786 | -1,743 | 4,746 | -1,667 | A | L1+L3 | ||||||
| 2 | 2 | -46,877 | -7,439 | -4,858 | 1,632 | A | L1+0.9*L2+0.9*L4 | ||||||||
| 1 | 5 | 36,088 | -1,786 | -4,665 | 1,509 | A | L1+L4 | ||||||||
| 1 | 18 | -8,032 | -8,032 | -0,908 | 0,377 | A | L1+L2 | ||||||||
| 2 | 601 | -18,622 | -7,4 | 3,612 | -1,226 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 2 | 1 | 1 | 5,522 | -1,743 | 0,895 | -0,667 | A | L1+L3 | |||||||
| 2 | 2 | -12,173 | -7,439 | -0,583 | 0,958 | A | L1+0.9*L2+0.9*L4 | ||||||||
| 1 | 5 | 5,686 | -1,786 | -0,92 | 0,76 | A | L1+L4 | ||||||||
| 2 | 6 | -15,929 | -7,4 | 1,051 | -0,326 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 1 | 18 | -8,032 | -8,032 | 0,338 | 0,377 | A | L1+L2 | ||||||||
| 3 | 1 | 1 | 4,823 | -8,032 | 1,583 | 0,377 | A | L1+L2 | |||||||
| 2 | 13 | 0,574 | -7,4 | 1,459 | 0,574 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 2 | 1 | 2 | 2 | -8,633 | -1,014 | -1,459 | 7,4 | A | L1+0.9*L2+0.9*L3 | ||||||
| 2 | 5 | 8,191 | 0,531 | -1,467 | 7,439 | A | L1+0.9*L2+0.9*L4 | ||||||||
| 1 | 13 | 8,032 | -0,177 | -1,583 | 8,032 | A | L1+L2 | ||||||||
| 1 | 17 | 0,783 | 0,783 | -0,352 | 1,786 | A | L1+L4 | ||||||||
| 1 | 601 | -0,246 | -0,933 | -0,344 | 1,743 | A | L1+L3 | ||||||||
| 3 | 1 | 1 | 0,783 | 0,783 | 0 | 1,736 | A | L1+L4 | |||||||
| 2 | 2 | -1,014 | -1,014 | 0 | 7,188 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 1 | 13 | 7,802 | -0,177 | 0 | 7,802 | A | L1+L2 | ||||||||
| 3 | 1 | 1 | 1 | 0,606 | 0,606 | 0 | 1,786 | A | L1+L4 | ||||||
| 2 | 2 | -1,727 | -1,727 | 0 | 7,022 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 1 | 13 | 7,725 | -0,957 | 0 | 7,725 | A | L1+L2 | ||||||||
| 2 | 1 | 1 | 121,355 | 0,078 | 23,219 | -2,556 | A | L1+L2 | |||||||
| 1 | 17 | 0,831 | 0,831 | 6,005 | -0,449 | A | L1+L4 | ||||||||
| 1 | 18 | -0,872 | -0,872 | 4,073 | -0,664 | A | L1+L3 | ||||||||
| 3 | 1 | 2 | -238,833 | 1,113 | -45,939 | -12,837 | A | L1+L2 | |||||||
| 2 | 17 | 1,713 | 1,713 | -40,62 | -11,737 | A | L1+0.9*L2+0.9*L4 | ||||||||
| 1 | 18 | -0,647 | -0,647 | -11,936 | -2,899 | A | L1+L3 | ||||||||
| 4 | 1 | 1 | 1 | 32,405 | -5,501 | 4,669 | -1,189 | A | L1+L3 | ||||||
| 2 | 2 | -58,57 | -23,733 | -4,291 | 1,093 | A | L1+0.9*L2+0.9*L4 | ||||||||
| 1 | 5 | 32,133 | -5,61 | -4,649 | 1,184 | A | L1+L4 | ||||||||
| 2 | 6 | -56,882 | -23,635 | 4,095 | -1,043 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 1 | 18 | -25,732 | -25,732 | -0,147 | 0,037 | A | L1+L2 | ||||||||
| 2 | 2 | 2 | -26,629 | -23,733 | -0,357 | 1,093 | A | L1+0.9*L2+0.9*L4 | |||||||
| 2 | 6 | -26,387 | -23,635 | 0,339 | -1,043 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 1 | 13 | 1,184 | -5,61 | -0,386 | 1,184 | A | L1+L4 | ||||||||
| 1 | 14 | -1,189 | -5,501 | 0,387 | -1,189 | A | L1+L3 | ||||||||
| 1 | 18 | -25,732 | -25,732 | -0,013 | 0,037 | A | L1+L2 | ||||||||
| 3 | 1 | 1 | 25,868 | -5,61 | 3,877 | 1,184 | A | L1+L4 | |||||||
| 2 | 2 | -51,378 | -23,635 | -3,417 | -1,043 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 1 | 5 | 26,117 | -5,501 | -3,895 | -1,189 | A | L1+L3 | ||||||||
| 2 | 6 | -52,777 | -23,733 | 3,577 | 1,093 | A | L1+0.9*L2+0.9*L4 | ||||||||
| 1 | 18 | -25,732 | -25,732 | 0,121 | 0,037 | A | L1+L2 | ||||||||
| 5 | 1 | 1 | 1 | 45,907 | -1,841 | 5,881 | -1,769 | A | L1+L3 | ||||||
| 1 | 2 | -48,611 | -1,689 | -5,78 | 1,819 | A | L1+L4 | ||||||||
| 2 | 6 | -54,331 | -7,486 | 5,77 | -1,893 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 1 | 18 | -8,029 | -8,029 | 0,657 | -0,415 | A | L1+L2 | ||||||||
| 2 | 201 | -22,028 | -7,349 | -4,725 | 1,336 | A | L1+0.9*L2+0.9*L4 | ||||||||
| 2 | 1 | 1 | 13,841 | -1,841 | 1,932 | -1,156 | A | L1+L3 | |||||||
| 2 | 2 | -24,418 | -7,349 | -2,102 | 0,607 | A | L1+0.9*L2+0.9*L4 | ||||||||
| 1 | 5 | 14,245 | -1,689 | -1,963 | 1,009 | A | L1+L4 | ||||||||
| 2 | 6 | -18,871 | -7,486 | 1,402 | -1,342 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 1 | 18 | -8,029 | -8,029 | -0,463 | -0,415 | A | L1+L2 | ||||||||
| 3 | 1 | 2 | -20,878 | -8,029 | -1,583 | -0,415 | A | L1+L2 | |||||||
| 1 | 13 | 0,199 | -1,689 | -0,333 | 0,199 | A | L1+L4 | ||||||||
| 2 | 14 | -0,79 | -7,486 | -1,476 | -0,79 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 6 | 1 | 1 | 2 | -239,502 | 1,076 | -46,06 | 12,844 | A | L1+L2 | ||||||
| 2 | 17 | 1,21 | 1,21 | -40,68 | 11,74 | A | L1+0.9*L2+0.9*L3 | ||||||||
| 1 | 18 | -0,112 | -0,112 | -11,949 | 2,9 | A | L1+L4 | ||||||||
| 2 | 1 | 1 | 121,002 | 0,041 | 23,158 | 2,563 | A | L1+L2 | |||||||
| 1 | 17 | 0,302 | 0,302 | 6,02 | 0,447 | A | L1+L3 | ||||||||
| 1 | 18 | -0,337 | -0,337 | 4,067 | 0,665 | A | L1+L4 | ||||||||
| 3 | 1 | 1 | 0,077 | 0,077 | 0 | -1,788 | A | L1+L3 | |||||||
| 2 | 2 | -1,273 | -1,273 | 0 | -7,017 | A | L1+0.9*L2+0.9*L4 | ||||||||
| 1 | 14 | -7,718 | -0,994 | 0 | -7,718 | A | L1+L2 | ||||||||
2.4.1 Проверка элементов стальных конструкций рамы Рм 2.
