Воды сезонно-талого слоя не имеют значения для водоснабжения, но определяют влажностный режим этого слоя и его льдистость при промерзании, влияют на глубину протаивания, на развитие криогенных процессов, на питание подземных вод.
Аллювиальные воды русловых отложений повсеместно распространены под руслами крупных рек. В зависимости от мерзлотной обстановки воды бывают статические (изолированные) и динамические (с постоянно действующим подрусловым потоком). Русловые отложения характеризуются высокими фильтрационными характеристиками.
Питание русловых вод происходит за счет атмосферных осадков, поверхностных вод и подземных вод глубокой циркуляции по зонам тектонических нарушений.
Водоносная зона трещиноватости осадочных и кристаллических пород (метаморфических и интрузивных пород архея-раннего протерозоя и нижнесреднеюрские осадочные породы) (ARt- PRi) объединяет водоносные зоны региональной трещиноватости и зоны тектонической трещиноватости разновозрастных пород.
Водоносный комплекс юрских отложений (J)) на рассматриваемой территории развит вдоль р.Хани, на левобережье выходит на поверхность и в береговой полосе разгружается в виде родников на абсолютных отметках 440-450 м. На правобережье р.Хани комплекс перекрыт верхнечетвертичными осадками. Наиболее полно комплекс изучен в районе ст.Олекма. Водовмещающими породами являются грубозернистые песчаники с гравелитами, алевролиты, для комплекса характерна слабая угленосность.
В пределах комплекса выделяются пластово-трещинные воды, трещинные и трещинно-жильные.
Надмерзлотные воды характеризуются затрудненным водообменом, неустойчивым режимом и ограниченными запасами. Многолетняя мерзлота развита до глубины 150 м. По условиям распространения многолетней мерзлоты и формирования подземных вод, с учетом их трещиноватости, выделяются три геокриологические зоны: сквозных таликов, несквозных таликов, сплошной многолетней мерзлоты. Сквозные талики установлены на правобережье р.Хани, имеют северо-восточное направление и совпадают морфоструктурно с древней и современной долиной реки. Они включают пластово-трещинные воды, связанные с крупными и различными по возрасту нарушениями. Сквозные талики изолированы друг от друга, но с глубины 20-25 м формируют единый мощный поток с подмерзлотными водами.
По мере удаления от р.Хани распространены несквозные талики. Мерзлая зона служит водоупорной кровлей и препятствует питанию подземных вод.
Водоносный комплекс кристаллических и метаморфических пород архея - раннего протерозоя (AR-PRj). На рассматриваемой территории архейские и протерозойские породы имеют широкое распространение. Они представлены гранитами, гранито-гнейсами, гнейсами, кристаллическими сланцами и др.
Учитывая особенности формирования, движения и разгрузки подземных вод рассматриваемого водоносного комплекса, выделены две зоны: водоносная зона трещиноватости кристаллических пород и локально-водоносная зона, приуроченная к тектоническим зонам.
Первая зона представляет собой трещинные воды в зоне коры выветривания пород. Верхняя часть гидрогеологического разреза на значительной площади проморожена, что определяет неравномерную обводненность этих пород.
Трещинные воды, в основном, безнапорные. Глубина залегания их весьма непостоянна, что обусловлено расчлененностью рельефа и разнообразием мерзлотных условий.
Вторая локально-водоносная зона представлена трещинно-жильными водами, приуроченными к зонам тектонических нарушений. Дренируются трещинно-жильные воды многочисленными родниками.
Водоносная зона трещиноватости кислых интрузивных пород архейского
возраста. Интрузивные образования представлены гранитоидами и встречаются в виде локальных участков среди отложений архея. Подземные воды в интрузивных образованиях связаны с тектонической трещиноватостью и корой выветривания и являются трещинными и трещинно-жильными. Питание подземных вод интрузивных пород осуществляется за счет поверхностных вод по таликам на плоских водоразделах и молодым тектоническим разломам.
Вывод:
Основным источником питания подземных вод являются атмосферные осадки, поверхностные воды, а также подземные воды глубокой циркуляции по зонам тектонических нарушений.
В связи с разнообразием мерзлотных условий и расчлененностью рельефа глубина залегания подземных вод весьма непостоянна.
Глубина сезонного протаивания составляет 0,5 -1,5 - 3 м, сезонного промерзания 5-7 м.
Уровни подземных вод зафиксированы на глубинах 25-30 - 50м, иногда и ниже, либо выше - на глубине 7-9 м.
Отложения характеризуются высокими фильтрационными характеристиками.
Химический состав вод позволяет использовать их для организации водоснабжения. Однако они недостаточно защищены от поверхностного загрязнения.
На территории Тындинского района протекает много рек, всего насчитывается 4808. Наиболее крупные: Олекма, Нюкжа, Нижняя Ларба, Гилюй, Уркан, Средняя Ларба, Верхняя Ларба, Тында, Большой Джелтулак, Джалинда, Брянта, Унаха, Утугай, Десс. Большинство крупных рек начинаются либо заканчиваются за пределами района, протекая по территории района более или менее значительными отрезками: Олекма-17%, Нюкжа-79%, Гилюй-63%. Речная сеть густая. Реки относятся к горным, сохраняющим на всем протяжении значительную скорость течения, много перекатов, встречаются пороги, в верхнем течении встречаются небольшие водопады. Температура воды в реках не превышает плюс 17°С, что объясняется близким залеганием вечной мерзлоты.
Горный рельеф определяет большие скорости течения воды в реках и передвижение рыхлого материала, образующегося в результате выветривания и разрушения горных пород. По выходе рек с гор наблюдаются сильные разрушения берегов, особенно в период ледоходов и паводков. Почти на всех больших реках в протоках и поймах наблюдаются значительные отложения наносов.
Больших озер нет, в основном это небольшие пойменные озера до 1га. Большинство из них не имеет названия. Берега сильно заболочены, часто повышения вокруг озер покрыты древесной растительностью. В днищах долин развит термокарст, который получил небольшое распространение.
Здесь образовались термокарстовые озера овальной формы в результате вытаивания подземного льда или оттаивания мерзлого грунта. Озера имеют топкие берега, на них часто произрастает затопленный «пьяный» лес.
Довольно много заболоченных мест и болот. Осоковые болота распространены только в долинах рек. Более широко распространены моховые, верховые болота - мари.
На исследуемой территории - перегон Олекма - Разъезд 1945 км, располагаются следующие водные объекты: река Хани, река Олёкма и ручей Хотугу-Чабиникит.
Река Олёкма (рис.5.1) впадает по правому берегу реки Лена на 2089 км от устья. Длина реки— 1436 км, площадь её водосборного бассейна— 210000 км2. Средняя ширина русла до места впадения реки Нюкжа составляет 150-250 м, после впадения реки Нюкжа русло расширяется до 450 м. Средняя глубина - от 2,0 до 3,5 м. В долине реки расположено около 9258 озер общей площадью 401 км-. На территории Амурской области расположен участок среднего течения реки протяженностью 246 км.
Первые ледовые явления на реке наблюдаются в конце сентября. Период ледостава начинается со второй половины октября и продолжается до середины мая. Толщина льда достигает 1,5 м.
В зимний период характерны выходы грунтовых вод на поверхность с образованием наледей.

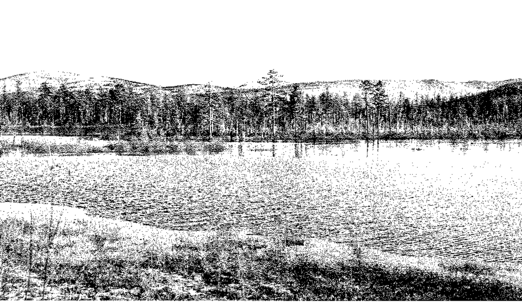

Рисунок 5.1 - река Олекма
Река Хани
Горная река Хани протекает по территории Амурской области и Забайкальского края Российской Федерации. Истоки реки лежат на того - восточном склоне хребта Удокан на территории Забайкальского края. Преодолевая путь длиной 141 км в направлении с запада на восток, впадает в реку Олекма левым притоком в 356 км от ее устья. В пределах Амурской области находятся среднее и нижнее течения Хани, протяженностью 89 км, а озеро Читкандо река преодолевает в верхнем течении. Бассейн реки, общей площадью 5430 кв. км, относится к Ленскому бассейновому округу.
Ручей Хотугу-Чабиникит впадает в р.Олёкма по левому берегу в 564 км от устья. Длина водотока 20 км. Ширина русла в верхнем течении - до 3 м, в среднем - до 5 м, в нижнем - до 7 м. Глубина водотока колеблется от 0,3 на перекатах, до 2,0 м на плесах. Площадь водосбора 98 км. Рельеф местности среднегорный. Характер реки горный. Перепад высот от истока к устью около 400 м. Русло водотока хорошо выражено. Долина водотока ассиметричная, в верхнем и нижнем течении - заболоченная,шириной 400-700 м
Первые ледовые явления на реке наблюдаются в конце сентября. Период ледостава начинается со второй половины октября и продолжается до начала мая. Толщина льда достигает 1,5 м. В верхнем течении река промерзает до дна, и наблюдаются выходы грунтовых вод на поверхность с образованием наледей.
На период производства буровых работ грунтовые воды вскрыты в отдельных скважинах, пробуренных под искусственные сооружения (ИССО). В остальных скважинах грунтовые воды не вскрыты. Данное обстоятельство объясняется с одной стороны тем, что аллювиальная терраса, по которой проходит трасса, является высокой и, с другой стороны, климатическими особенностями периода производства работ.
2.6. Географическая характеристика района строительства
Проектируемый участок располагается в преимущественно по правому борту долины нижнего течения р.Хани (левый приток р.Олекма). Восточнее проектируемая трасса проходит по левому борту р.Олекма.
Существующая ж.-д. насыпь построена преимущественно на элювиальных грунтах р.Олекма и ее левых притоков, а также на скальных грунтах цокольной части прилегающих к реке склонов гор. Зона ж.-д. отвода, часто с откосами ж.-д. насыпи поросла березовым и лиственничным с березой лесами, кедровым стланником, кустарником. По верху ж.-д. насыпи, на месте проектируемого второго пути проходит автомобильная дорога.
Существующее земляное полотно представлено насыпями, выемками и нулевыми местами.
С обеих сторон ж.д. насыпи имеются водоотводные канавы, заросшие кустарником и мелкими деревьями. В канавах отмечается слабое течение воды, в отдельных местах - застои воды. Канавы заилены, заросли осокой и кочкой. Бермы и естественная поверхность у полотна местами просели.
2.6.1. Краткая характеристика пересекаемых трассой водотоков
Начало проектируемого участка расположено на участке КМ 19230 ПК 2, конец – КМ 19268 ПК0+99,92 по оси существующей железной дороги.
На ПК19239+96,74 железная дорога пересекает русло реки Хани.
2.6.2. Характеристика искусственных сооружений и их оснований
В границы участка обследования вошли 2 объекта ИССО (1 мост и 1 труба).
ПК 19234+60,60 м труба металлическая отв. 2,00 м построена в 1982 году, введена в эксплуатацию в 1984 году (рис.6.3). Пробурено две скважины по 12,0 м (скв.№2 и скв.№2а). Разрез представлен с поверхности сменой льда, щебня, суглинков, супесей и гравийно- галечниковых и гравийных грунтов с валунами. Водоток периодический. Труба служит для пропуска ливневых и паводковых вод. Уклон русла слева направо по ходу километров. Сооружение расположено на кривом участке пути в плане.

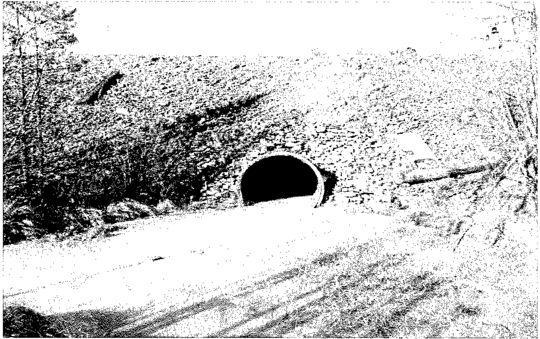

Рис. 6.3 - Труба на ПК 19234+60,60м
ПК 19239+95,65м однопутный железобетонный мост построен в 1982 году через ручей без названия (рис.6.5). Полная длина моста составляет 23,0 м. Пробурено две скважины по 17,0 м (скв.№4 и №4а). Разрез представлен гравийно-галечниковыми и гравийными грунтами с валунами. Мост расположен на прямом участке пути в плане.
По правой бровке существующей насыпи по ходу километров на железобетонных опорах проходит высоковольтная линия электропередач.

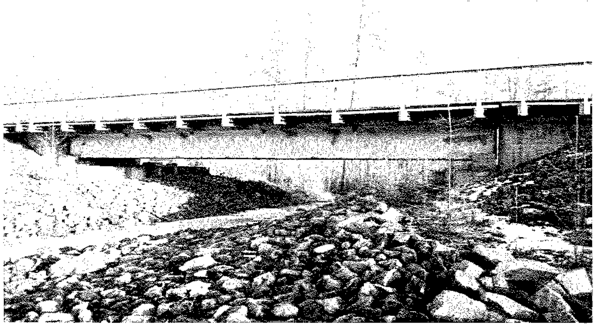

Рис. 6.5 - Железобетонный мост на ПК 19239+95,65
2.7. Мерзлотно-грунтовые условия
Средняя глубина сезонного промерзания грунтов составляет 4,0 м – на водораздельных пространствах и 1,5 м – по долинам рек и ручьев. Температура почвы на глубине 0,8 м колеблется от -0,4о до –9,5о – в зимние месяцы; от +2,1о до +11,8о – в летние.
2.8. Характеристика технического состояния существующего участка дороги.
Основные эксплуатационно-технические параметры участка разъезд Олекма 1945 км.
- движение поездов по линии осуществляется при помощи электротяги с ведущим локомотивом 3ТЭ10М, пассажирских поездов – локомотивами 2ТЭ10В.
– руководящий уклон: 9 ‰;
– уклон кратной тяги: 18 ‰;
– род тяги: электровозная;
– кратность тяги: одиночная на всем протяжении;
– число главных путей на перегонах: 1;
– ширина земляного полотна – 6,5 м;
– путь: звеньевой; Р-65 шпалы деревянные;
– устройство СЦБ и связи: электрожезловая система связи и ключевой зависимостью стрелок и сигналов;
– количество разьездов: 1;
3. Существующие конструктивно-технологические мероприятия
3.1. Поддерживающие сооружения
Стабильность любого грунтового сооружения зависит от устойчивости его конструктивных элементов и основания, на котором оно расположено. Наиболее сложно обеспечить стабильность сооружений, расположенных на неустойчивых склонах, подверженных оползням и значительным сплывам грунтов, а также неустойчивых откосов грунтовых сооружений, в частности, на железных дорогах – откосов земляного полотна: насыпей, выемок. Неожиданные сплывы и оползания массивов грунта со склонов приводят к смещению в плане самого пути, а деформации откосов приводят к уменьшению конструктивных расчетных размеров и нарушению относительно устойчивого равновесия земляного сооружения. В обоих случаях, это связано с нестабильностью сооружения и влияет на безопасность и бесперебойность движения поездов, эксплутационную надежность инженерных сооружений.
Для усиления насыпей применяются подпорные стены, упорные каменные призмы, контрбанкеты, контрфорсы, пригрузочные бермы .
Подпорные стены предназначаются: низовые – для удержания насыпей и полунасыпей, сооружаемых на крутых или оползневых косогорах (рис. 2); верховые – для обеспечения устойчивости откосов выемок (полувыемок) или склонов, прилегающих к земляному полотну (рис. 3).
Подпорные стены устраивают каменными, бетонными или железобетонными, обычно секциями длиной 10 - 20 м, со сквозными поперечными швами между ними. Конструкции подпорных стен могут выполняться монолитными, сборными и сборно-монолитными.
