2.1.2 Проектные решения
Водопропускная труба запроектирована как удлинение существующей железобетонной, сборной круглой трубы диаметром 1,0 м.Ось новой трубы расположена по оси существующей трубы. Фундамент трубы бетонный из лекальных блоков, с железобетонными оголовками, под насыпь высотой до 2,0 м. Конструкция трубы принята по типовому проекту серии 3.501.1-144 «Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог».
В проекте предусмотрено строительство водопропускной трубы комплексным механизированным звеном в составе экскаватора Volvo EC-290B (емкость ковша g =1,25 м
), бульдозера Б170М1.03ВР (на базе Т-170, емкость отвала g =4,28м ) и автомобильного крана КС-55713-4 (грузоподъемностью g =25,0 м) в качестве ведущего механизма.
Рис.2.1. Общий вид автомобильного крана КС-55713-4

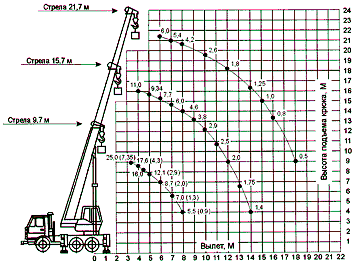

Рис.2.2. График грузоподъемности крана в зависимости от наличия и вылета стрелы
Удлинение трубы проектируется со стороны входного оголовка существующей трубы. Входной оголовок демонтируется полностью. Монтажные работы ведутся со стороны существующей трубы и начинаются с монтажа тела трубы.
Котлован разрабатывается открытым способом. Основание трубы сложено из суглинка. Проектом предусмотрена замена слабого грунта основания на песчано-щебеночную смесь.
Конструкция гидроизоляции, применяемые материалы и технология устройства приняты в соответствии с ВСН 32-18.
При устройстве новой водопропускной трубы движение поездов по существующему пути сохраняется.
2.1.3Состав работ по строительству водопропускной трубы
В состав работ, последовательно выполняемых при производстве работ по реконструкции водопропускной трубы, входят:
подготовительные работы;
разбивочные работы;
земляные работы;
монтажные работы;
гидроизоляционные работы;
укрепительные работы.
2.1.4. Определение продолжительности рабочего времени в течение смены
Продолжительность рабочего времени в течение смены определяется по формуле:
Траб = (Тсм – Тоб) хКв (2.1)
Где Кв- время, связанное с подготовкой автокрана к работе и ЕТО, а также с перерывами, связанными с организацией и технологией производственного процесса, и перерывами, предназначенными для отдыха и личных надобностей машиниста, Кв =0,83;
Тсм , Тоб- продолжительность рабочей смены и обеденного перерыва.
Траб = (12 – 1) х 0,83 = 9,1 часа,
2.1.5Организация и технология выполнения работ
2.1.5.1 Подготовительные работы
В подготовительный период перед устройством водопропускной трубы должны быть выполнены следующие работы:
устроены временные подъездные дороги;
расчищена и спланирована территория строительной площадки;
завезены и складированы строительные материалы, необходимое оборудование, инструменты, железобетонные конструкции (лекальные блоки, звенья трубы, откосные крылья и портальные стенки);
получен наряд-допуск на работу автомобильного крана вблизи линии электропередач (в проекте такой необходимости нет);
отведено существующее русло водотока от строительной площадки;
устроены защитные ограждения от паводков;
принята от Заказчика геодезическая разбивочная основа для строительства;
произведена геодезическая привязка и разбивка контура котлована для трубы.
Подъездные дороги для завоза оборудования и материалов устраивают бульдозером Б170М1.03ВР с условием обеспечения свободного проезда автотранспорта по кольцевой схеме движения. Расчищается и планируется площадка в зоне строительства трубы в обе стороны от оси трубы на расстоянии 10 м.
Завезенные на строительную площадку железобетонные конструкции разгружают с автомашин автомобильным краном КС-55713-4. Портальные стенки, лекальные блоки и откосные крылья укладываются в штабеля на деревянные подкладки, а звенья трубы укладываются в один ярус на песчаную подушку. Сбрасывание звеньев труб с транспортных средств или в котлован запрещается.
Доставленные на строительную площадку элементы трубы укладывают вдоль котлована трубы, в соответствии с технологической последовательностью монтажа, оставляя берму шириной не менее 4,0 м для подъезда крана.
Монтажные петли на блоках оголовков и откосных крыльев срезаются электросваркой заподлицо с поверхностью бетона после их монтажа, а на звеньях тела трубы - до монтажа; срубка петель зубилом или их загиб не допускается.
Для обеспечения отвода воды от места производства работ существующее русло водотока направляется в обход монтажной площадки - котлована под тело трубы.
2.1.5.2 Разбивочные работы
До начала строительно-монтажных работ Заказчик обязан создать геодезическую разбивочную основу (далее ГРО) для выполнения работ по строительству трубы, передать Подрядчику техническую документацию на нее, а также передать пункты этой основы, закрепленные на местности знаками. Геодезическая разбивочная основа для строительства должна включать:
высотные реперы (марки);
пункты, закрепляющие ось строящейся трубы.
В ГРО должны быть включены также пункты, с которых можно производить разбивку оси трубы и контролировать ее положение в процессе производства работ.
Принятые знаки ГРО в процессе строительства должны постоянно находиться под наблюдением за сохранностью и устойчивостью и проверяться инструментально.
Приемку ГРО для строительства следует оформлять актом согласно СНиП 3.01.03-84. Геодезические работы в строительстве.
К акту приемки ГРО должен быть приложены:
схематический план с указанием местоположения пунктов, типов и глубины заложения закрепляющих их знаков;
координаты пунктов, их пикетажные значения и высотные отметки в принятой системе координат и высот.
Разбивку котлована под трубу начинают с нахождения и закрепления продольной оси трубы, выполняя следующие действия:
восстанавливают ось дороги;
измеряют стальной лентой (дважды) расстояние от ПК до продольной оси трубы по оси дороги;
забивают в полученной точке стальной гвоздь длиной 100-120 мм;
центрируют над гвоздем теодолит и переносят в натуру угол между осью трубы и осью дороги;
закрепляют полученную продольную ось трубы четырьмя контрольными
столбиками, по два на каждую сторону, установленными не ближе 3 м от границ котлована;
переносят на контрольные столбики отметку ближайшего репера, а также отметки лотков входа и выхода трубы;
разбивают очертания котлована согласно разбивочному чертежу с закреплением его контуров колышками, забитыми на расстоянии 1,0-1,5 м от бровки котлована;
проверяют соответствие будущего русла водоотводной канавы - проекту.
Точность плановой разбивки котлована должна быть в пределах 5 см. Закрепительные знаки (колышки с отметками) сохраняются до сдачи трубы заказчику в эксплуатацию.
Поврежденные в процессе работ разбивочные точки необходимо сразу восстановить.
Схема производства геодезической разбивки котлована приведена на рис.2.3.
Рис. 2.3. Схема производства геодезической разбивки трубы
2.1.5.3 Устройство котлована под тело трубы и оголовки
Разработку котлована под тело трубы и входной оголовок производят экскаватором Volvo EC-290B. Обнаруженные подземные выходы воды в котлован (ключи, родники и т.п.) заглушают глиняной пробкой.Размеры котлована в плане должны соответствовать размерам фундамента с запасом 0,5 м в каждую сторону.
Зачистку и планировку дна котлована до проектных отметок (на 5-10 см) производят вручную, под рейку, с учетом проектного уклона и заданного строительного подъема, равного 1/50 высоты насыпи, непосредственно перед устройством фундамента. Стенки котлованов под оголовки делают пологими с крутизной откоса до 1:1.
Разработанный экскаватором грунт укладывается в отвал, с последующим перемещением за пределы строительной площадки, бульдозером. Уплотнение дна котлована производят виброплитой LF-70D, до Куп = 0,95.
Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приняты меры к сохранению природных свойств грунта основания (не допустить промерзания или переувлажнения). Работы по устройству котлована оформляются актом на скрытые работы.
2.1.5.4 Монтаж тела трубы
По дну котлована устраивается основание из щебня с учетом коэффициента запаса на уплотнение 1,25 с заданным проектным уклоном и строительным подъемом.
Установка фундаментных (лекальных) блоков начинается от существующей трубы по уровню и отвесу, в соответствии с проектом, строго по продольной оси трубы выравнивая их по одной из внутренних плоскостей.
Зазор между блоками должен быть в пределах 2-3 см, а уступы по высоте не должны превышать10 мм. Вертикальные швы заливают цементно-песчаным раствором с уплотнением металлической шуровкой. Наружные стороны вертикальных швов конопатят паклей, пропитанной битумом, и заполняют цементным раствором. После схватывания раствора из наружных швов следует удалить конопатку и швы заполнить цементно-песчаным раствором.
Блоки необходимо укладывать предварительно очищенными сразу в проектное положение на слой раствора, дополнительный подлив раствора под блок, а также его смещение после схватывания раствора не допускаются. После укладки фундаментных блоков их боковые грани, которые будут соприкасаться с землей, обмазывают битумной мастикой.
Пазухи котлована фундамента необходимо засыпать сразу после приемки фундамента Заказчиком. Не допускается засыпать пазухи при наличии в них воды.
Установку звеньев трубы начинают от последнего звена существующей трубы. На лекальные блоки устанавливают деревянные (неудаляемые) клинья толщиной 2-3 см и на них монтируют звенья трубы. Строповку секций производят тросом с прокладкой из брезента или другого материала, исключающего возможность повреждения поверхности звеньев (сколы, трещины).
Затем зазор между лекальным блоком и звеном трубы заполняют цементным раствором, заливая его сначала с одной стороны звена, а когда он проникает на другую сторону - заливают с противоположной.
При монтаже звенья укладывают с допустимым зазором между ними в 2-3 см, а выравнивают по внутренней плоскости с уступом по высоте не более 10 мм. Звенья тела трубы и лекальные блоки устанавливают, не доходя до входного оголовка, одной-двумя секциями.
Рис. 2.4. Схема монтажа звеньев трубы на фундаментный (лекальный) блок
2.1.5.5 Монтаж входного оголовка
К установке входного оголовка приступают после закрепления смонтированных звеньев трубы на выставленной обноске. Местоположение портальной стенки входного оголовка определяется следующим образом: измеряют фактическую длину несмонтированных звеньев трубы и к ней добавляют сумму зазоров для стыков (3 см на один шов).
На определенном таким образом расстоянии устанавливается блок портальной стенки, к нему монтируются откосные крылья, затем укладываются лекальные блоки и на них устанавливаются звенья трубы.
В котлован под оголовок засыпают гравийно-песчаную смесь проектным слоем с учетом коэффициента запаса на уплотнение, равного 1,25, разравнивают и уплотняют виброплитой. Готовый слой из ЩПС проливается цементным раствором М150 и на него автомобильным краном монтируется портальная стенка.
Блок следует монтировать предварительно очищенным сразу в проектное положение. Дополнительный подлив раствора под блок, а также его смещение после схватывания раствора не допускаются. Смонтированный блок закрепляется деревянными подкосами.
Пространство за оголовком, с внутренней стороны, засыпается щебеночно-песчаной смесью, разравнивается и послойно уплотняется до отметки основания под тело трубы, затем проливается цементным раствором. Состав смеси: щебень фр. 20-40 мм - 50%; песок природный - 50%.
В котлованах откосные крылья устанавливаются на железобетонные плиты толщиной 20 см, которые в свою очередь укладываются на щебеночную подготовку толщиной 10 см.
Вертикальные швы между блоками откосных крыльев и оголовком конопатят паклей, пропитанной битумом, и заполняют цементным раствором. После схватывания раствора из наружных швов следует удалить конопатку и швы заполнить цементно-песчаным раствором.
Впадины от монтажных петель затирают раствором. На лицевой поверхности все имеющиеся выбоины, сколы и другие дефекты штукатурят и железнят цементным раствором.
2.1.5.6Гидроизоляционные работы
Гидроизоляционные работы производятся преимущественно в сухую погоду. В комплекс работ входит обмазочная изоляция тела трубы и оголовков битумной мастикой и оклеечная двухслойная изоляция швов между звеньями трубы.
Швы между звеньями трубы заполняют жгутами, изготовленными из пакли и пропитанными битумом. С внутренней стороны швы расшивают цементным раствором на глубину 3см, а с внешней стороны заливают битумной мастикой на глубину 0,5-1,0 см.
Обмазочную гидроизоляцию бетонных поверхностей блоков трубы, которые будут соприкасаться с грунтом, производят путем нанесения кистью слоя битумного лака и двух слоев горячей битумной мастики. Покрываемые поверхности предварительно очищают от пыли и грязи.
