- насыпью высотой от 5,0 м до 10,0 м – ПК 1477+00 – ПК 1479+00.

Грунты естественного основания представлены суглинками тугопластичными мощностью 1,0 – 1,5 м подстилаемыми взаимно переслаивающимися суглинками твердых и полутвердых консистенций с включениями щебня.

1. Проектные мероприятия

Земляное полотно железной дороги возводится из местного грунта - тяжелый суглинок с примесью гальки. Ширина основной площадки земляного полотна принимается для дороги четвертой категории 6,6 метров. Ширину основной площадки земляного полотна в кривых участках пути следует увеличивать с наружной стороны кривой радиусом 800 на 0,40 м, 600 на 0,50м.

Верх земляного полотна проектируется в виде трапеции шириной поверху 2,3 метра, высотой 0,15 метра, и с основанием, равным ширине основной площадки земляного полотна. Минимальная ширина обочины - 0,4 метра.

Крутизна откосов выемок и насыпей принимается следующая:

- в насыпях высотой до 6 м - 1:1,5;

- в насыпях высотой до 12 м - 1:1,75 в нижней части;

- в выемках высотой до 12 м - 1:1,5.

О ткосы насыпей, выемок и всех защитных и водоотводных сооружении и устройств, возводимых из грунтов или сооружаемых в грунтах, подверженных разрушению от атмосферных воздействий, а так же подтопляемых участках должны быть укреплены. Ширину естественной бермы между подошвой откоса насыпи и бровки резерва или водоотводной канавы следует принимать 7,0 м. Продольный профиль водоотводных канав 3 ‰. Глубина продольных и нагорных канав и ширина их по дну должна быть не менее 0,6 м. Уклон кюветов не менее 2‰. Крутизну откосов кюветов следует назначить 1:1,5. Глубина кюветов принимается 0,6 м, а ширина по дну 0,4 м. При проектировании земляного полотна принимаются типовые поперечные профили. Индивидуальные профили при насыпи более 12 метров. Типовые поперечные профили насыпей и выемок приведены на рисунках 1.2 – 1.5.

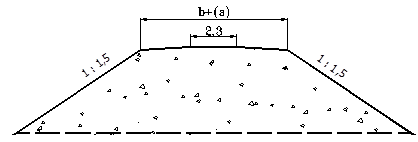

Рисунок 1.2 - Типовой поперечный профиль насыпи высотой до 6 м из не дренирующего грунта (тип 1)

Рисунок 1.3 - Типовой поперечный профиль насыпи высотой более 12 м из не дренирующего грунта (тип 2)

Рисунок 1.4 - Типовой поперечный профиль выемки глубиной до 2 м из не дренирующего грунта (тип 3)

Рисунок 1.5 – Типовой поперечный профиль выемки глубиной более 2 м из не дренирующего грунта (тип 4), где а – уширение земляного полотна в кривых; b – ширина основной площадки.

ПК 1451+50 – ПК 1466+32 – на данном участке планируется возведение насыпи, максимальная высота насыпи 4,80 м. Отсыпка насыпи частично производится дренирующим грунтом из карьера «Сибирцево», расположенного в Приморском крае в посёлке Сибирцево, частично из выемки. Доставка грунта из карьера предусмотрена думпкарными вертушками в составе 30 вагонов на расстояние 237 км. Для обеспечения уплотнения грунта в теле насыпи, насыпь рекомендуется отсыпать слоями толщиной не более 40,0 см. Уплотнение грунта производится пневмокатками за 8 – 10 проходов. На данном участке устраивается три водоотводные канавы. Предусмотрено строительство двухпутного железобетонного моста на ПК 1456+07,79 по схеме 2х16,5.

ПК 1466+32 – ПК 1468+02 – на данном участке планируется производить работы по разработке выемки. Часть выемки используется для отсыпки рабочих площадок и насыпи, лишний грунт вывозится в отвал. На данном участке устраивается три водоотводные канавы. Укрепление откосов выемки необходимо выполнить щебнем толщиной 0,5 м. Предусмотрено строительство водопропускной одноочковой прямоугольной железобетонной трубы отверстием 1х4,0 м на ПК 1465+62,87.

ПК 1468+02 – ПК 1471+76 – на данном участке планируется возведение насыпи. ПК 1469+33 – ПК 1469+72 – участок высокой насыпи. Отсыпка насыпи частично производится дренирующим грунтом из карьера, частично из выемки. На данном участке устраивается две водоотводные канавы. Предусмотрено строительство водопропускной одноочковой прямоугольной железобетонной трубы отверстием 1х4,0 м на ПК 1469+45,93.

ПК 1471+76 – ПК 1476+42 – на данном участке планируется производить работы по разработке выемки. Часть выемки используется для отсыпки рабочих площадок и насыпи, лишний грунт вывозится в отвал. На данном участке устраивается две кювет – траншеи глубиной 1,4 м и шириной 4,0 м, две водоотводные канавы. Укрепление откосов выемки необходимо выполнить щебнем толщиной 0,5 м.

ПК 1476+42 – ПК 1480+50 – на данном участке планируется возведение насыпи. ПК 1478+81 – ПК 1479+88 – участок высокой насыпи. Для устойчивости насыпи назначается берма шириной 3,0 м по верху. Отсыпка насыпи частично производится дренирующим грунтом из карьера, частично из выемки. На данном участке устраивается одна водоотводная канава.

Планируется возведение основной площадки земляного полотна по верху, на прямых участках принимаем 6,6 м, в кривом участке пути устраивается уширение основной площадки на 0,5 м.

По всему участку производства работ производится срезка растительного слоя. Срезку предусматривается выполнять бульдозером с погрузкой растительного слоя в автосамосвалы и вывозом в отвал на расстояние до 5 км.

Для отвода поверхностных вод, поступающих к земляному полотну, предусматривается устройство канав. Нарезка канав производится экскаватором, лишний грунт вывозится в отвал на расстояние до 5 км. Укрепление канав предусмотрено щебнем фракции 70 – 100 м толщиной 0,50 м. Работы выполняются вручную.

Предусмотрена нарезка уступов бульдозером с частичным перемещением грунта в нижние слои насыпи и частично с погрузкой грунта экскаватором в автосамосвалы и вывозом в отвал на расстояние до 5 км.

При сооружении земляного полотна предусматривается устройство защитного слоя из дренирующего грунта высотой не менее 0,8 м.

1. Проектирование производства работ

1. Определение объемов работ

2.1.1 Определение положения нулевых точек

Определяем положение нулевых точек – места, где выемка переходит в насыпь (и наоборот) – на продольном профиле определяется расстоянием Х, м, от ближайшего пикета, находящегося слева от точки по формуле 2.1.

(2.1)

где Н_л – рабочая отметка слева от нулевой точки, м;

Н_пр – то же, справа от нулевой точки, м;

L - расстояние между рабочими отметками Н_л и Н_пр, м.

Расчет по формуле 2.1 приведен в таблице 2.1

Таблица 2.1 – Положение нулевых точек на продольном профиле

Номер точки	Рабочая отметка, м		Расстояние, Х, м	Положение точки на продольном профиле
	Нл	Нпр
1	2,43	1,40	31,72	ПК 1466+32
2	0,09	2,20	1,97	ПК 1468+02
3	1,21	1,13	25,85	ПК 1471+76
4	3,72	0,74	41,70	ПК 1476+42

1. Определение положения высоких насыпей

Высокими принято называть насыпи с рабочими отметками более 6 м. Нижняя часть такой насыпи (высотой менее 6 м) имеет более пологие откосы с показателем крутизны m=1,75 (1:1,75), что приводит к увеличению профильного объема земляного полотна. Положение начала высокой насыпи также определяется расстоянием Х, м, от ближайшего пикета (плюса) слева, которое находится по формуле 2.2.

(2.2)

где Н₀ – высота нормальной насыпи, Н₀=6 м;

Н_л – ближайшая слева рабочая отметка от точки начала высокой насыпи, м;

Н_пр – ближайшая справа рабочая отметка от точки начала высокой насыпи, м.

L – расстояние между рабочими отметками Н_л и Н_пр, м.

Аналогично определяется положение конца высокой насыпи по формуле 2.3.

(2.3)

Расчет по формулам 2.2 и 2.3 приведен в таблице 2.2.

Таблица 2.2 – Положение высоких насыпей на продольном профиле

Номер насыпи	Точка	Рабочая отметка, м			Расстояние, Х, м		Положение точки на продольном профиле
		левая, Нл	правая, Нпр
1	Начало	5,88	6,75	2,76		ПК 1469+33
	Конец	6,75	5,03	21,80		ПК 1469+72
2	Начало	4,58	6,86	31,14		ПК 1478+81
	Конец	8,95	5,02	37,53		ПК 1479+88

1. Определение объемов выемок и насыпи

Для подсчета объёмов насыпей и выемок в проекте использована методика профессора С.П. Першина.

Вычисления рекомендуется выполнять в два этапа:

- первоначально необходимо определить основные объемы выемки и насыпи по формуле:

(2.4)

где В – ширина выемки по низу, м, насыпи – по верху;

Н₁, Н₂ – рабочие отметки на границах расчетного участка, м;

L – длина расчетного участка, м.

- затем подсчитываются поправки к основным объемам (дополнительные объемы).

1) объем сливной призмы в насыпях:

(2.5)

где b – ширина основной площадки земляного полотна, м;

L – длина расчетного участка, м.

Для проекта: .

2) разность объемов кюветов и сливной призмы в выемках:

(2.6)

где F_к – площадь поперечного сечения кювета, равная 1,56 м²;

F_сп – площадь поперечного сечения сливной призмы, м²;

Для проекта:V_скп=0,84L.

3) поправка за счет уположения откосов высоких насыпей (в нижней части) до 1:1,75:

(2.7)

где Н₀ = 6 м – предельная высота нормальной насыпи;

Н₁ и Н₂ – рабочие отметки на границах расчетного участка, м;

Расчет поправки к объему на участках высоких насыпей приведен в таблице 2.3.

Таблица 2.3 – Расчет поправки к объему на участках высоких насыпей

Положение высокой насыпи	Пикет, плюс	Длина участка, м L	Рабочая отметка, м Н1; Н2	Поправка к объему, м3 Vувн
ПК 1469+33 – ПК 1469+72	1469+33		6,0
		17		1,2
	1469+50		6,75
		22		1,5
	1469+72		6,0
	Итого: 3,0
ПК 1478+81 – ПК 1479+88	1478+81		6,0
		19		1,8
	1479+00		6,86
		22		26,0
	1479+50		8,95
		38		41,0
	1479+88		6,0
	Итого: 69,0

4) поправка на уширение земляного полотна в кривых участках:

(2.8)

где, а – нормативное значение уширения земляного полотна в кривых, м;
