Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ»

Кафедра «Техносферная безопасность»

К ЗАЩИТЕ ДОПУСТИТЬ

Заведующий кафедрой

профессор, д.б.н.

__________ М.Х. Ахтямов

«____» ________ 2015 г.

ПРИМЕНЕНИЕ ПОЖАРНОГО ПОЕЗДА СТАНЦИИ ХАБАРОВСК-2 ДЛЯ ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ ЧС НА СКЛАДЕ ГСМ ФИЛИАЛА ДВЖД ОАО «РЖД»

Пояснительная записка к дипломному проекту

ДП 280104.65.955 – 2015

Студент гр. 955 ______________ В. В. Назаров

^{подпись, дата}

Консультант по БЖД ______________ В. Д. Катин

Профессор, д.т.н. ^{подпись, дата}

Консультант по экономике ______________ С.Н. Курякина

старший преподаватель ^{подпись, дата}

Руководитель

Профессор, д.т.н. _______________ В. Д. Катин ^{подпись, дата}

Нормоконтроль

доцент, к.т.н. _______________ К.В. Пупатенко

^{подпись, дата}

Хабаровск – 2015

Содержание

Введение…………………………………………………………………………...…4

1 Исходные данные. Краткая характеристика объекта…………………………....7

2 Технология и аппаратурное оформление………………………………………...9

2.1 Принципиальная технологическая схема………………………………………9

2.2 Характеристика пожароопасных и токсичных свойств материалов…….….11

2.3 Гидрометеорологические и гидрогеологические условия

на месте расположения объекта………………………………………………...…12

3 Анализ опасности технологического объекта………………………………….15

3.1 Данные об авариях, имевших место на аналогичных объектах……………15

3.2 Характеристика опасности объекта, чувствительные участки…………..….25

3.2.1 Анализ опасностей…………………………………………………………...25

3.2.2 Источники ЧС……………………………………………………………...…26

3.2.3 Характеристика оборудования и опасности, связанные с ними…………..31

3.2.4 Технологический блок № 1……………………………………………….…32

3.2.5 Технологические блоки № 2.1, 2.2………………………………….……….35

3.2.6 Технологические блоки № 3.1 – 3.11………………………………..………38

3.2.7 Технологический блок № 4………………………………………………….39

3.3 Противоаварийные средства защиты………………………..………………..42

4 Охрана труда и меры безопасности при проведении работ

по ликвидации ЧС…………………………………………...…………………….43

4.1 Общие сведения…………………………………………………………….…..43

4.2 Охрана труда и меры безопасности при проведении работ

по тушению для ожарного…………………………………………………...…….47

4.3 Ликвидация последствий ЧС…………………………………………………..53

4.4 Комплекс средств для локализации разлива нефтепродуктов……………....53

4.5 Комплекс средств для сбора разлитых нефтепродуктов…………………….54

5 Руководство работами по локализации и ликвидации аварйных ситуаций….56

6 Ликвидация ЧС с разливом и пожаром бензина…………………………..……60

6.1 Силы и средства, привликаемые при ликвидации аварии

с разливом, пожаром бензина……………………………………………….……..60

6.1.1 Аварийно – техническое обеспечение…………………………………...….60

6.1.2 Пожаротушение………………………………………………………………61

6.1.3 Оказание первой медицинской помощи………………………………….....66

6.1.4 Расчет сил и средств на тушении пожара…………….…………………….66

6.1.5 Охрана общественного порядка……………………………………………..70

6.1.6 Связь и оповещение…………………………………………………………..70

6.1.7 Руководство работами по спасанию людей и ликвидации

аварийных ситуаций………………………………………………………………71

6.2 Мероприятия по предупреждению ЧС и снижению риска………….………71

6.3 Организационные мероприятия…………………………………………...…..72

7 Экономическая часть……………………………………………………………..76

Список используемых источников……………………………………………..…83

ПРИЛОЖЕНИЕ А………………………………………………...………………..91

Введение

Нефть и нефтепродукты с одной стороны являются ценным сырьем, а с другой стороны обладают свойствами вещества, опасными для человека и окружающей среды. В процессе добычи, транспортировки, переработки и использовании нефти и нефтепродуктов оказывается негативное воздействие на окружающую среду. В результате объективных и субъективных причин на всех этапах операций с нефтью и нефтепродуктами возможны аварийные ситуации, связанные с разливами нефти и нефтепродуктов, приводящие к загрязнению компонентов окружающей среды (почва, поверхностные и подземные воды, атмосферный воздух). Это приводит к изменению состояния окружающей среды и снижению уровня жизни населения селитебных зон. Разливы нефти и нефтепродуктов приводят не только к их потерям, но и при определенных условиях к возникновению чрезвычайных ситуаций (ЧС), которые квалифицируются как катастрофы.

Основными причинами аварийных разливов нефти и нефтепродуктов можно назвать:

• аварии на железнодорожном, речном и морском видах транспорта, перевозящих нефтепродукты;

• изношенность основных фондов;

• неоперативное реагирование на аварии и происшествия и последующая не слаженность действий при локализации и ликвидации разливов нефти и нефтепродуктов;

• недостаточность, а порой и полное отсутствие сил и средств, необходимых для предупреждения разливов нефти и нефтепродуктов, своевременного реагирования на них, локализации и ликвидации последствий.

Как показывает практика, любой разлив нефти и нефтепродуктов, может перерасти в чрезвычайную ситуацию техногенного характера, нанося огромный ущерб окружающей среде и населению, а также экономике, так как для ликвидации последствий подчас необходимо тратить гораздо больше средств нежели на задачи предупреждения и своевременного реагирования.

Одним из важнейших аспектов минимизации последствий аварийных разливов нефти и нефтепродуктов является требование по поддержанию в готовности специальных сил и средств, прежде всего для локализации разлива и его последующей ликвидации. Это значит, что предприятия и организации должны постоянно заботиться о том, чтобы в необходимой близости от объекта находились специально обученные люди со специальной техникой и оборудованием, которые могли бы оперативно, а главное качественно реагировать на произошедшие разливы нефти и нефтепродукты и не допускать усугубления последствий таких разливов для окружающей среды и систем жизнеобеспечения населения. При этом, если таких сил и средств не хватит руководители организаций должны заранее беспокоится о том, какие дополнительные силы и средства и откуда могут быть запрошены. Это могут быть силы и средства других организаций, профессиональных аварийно-спасательных формирований, в том числе государственных. Этот вопрос является одним из существенных при осуществлении организациями планирования мероприятий по предупреждению и ликвидации разливов нефти и нефтепродуктов.

В связи с планированием таких мероприятий конечно же требуются произвести серьёзный анализ обстановки и достаточно продуманный расчет возможных зон разливов и их последствий для обоснования необходимого и достаточного состава сил и средств для локализации разлива и его ликвидации, включая сбор разлившихся нефти и нефтепродуктов, их временного складирования, транспортировки и последующей утилизации. Для минимизации количества потенциально привлекаемых спасателей и специалистов разумно было бы в качестве средств локализации использовать, предварительно организовав, специальные инженерно-технические сооружения, а возможно и устройства, способные естественным

путем улавливать и тем самым локализовывать разливы нефти и нефтепродуктов. Для объектов, расположенных на суше, возможно использовать и иные технические решения, подсказываемые в том числе особенностями рельефа местности. Словом, планирование мероприятий не должно носить формальный характер, а вариантов минимизации последствий разливов можно найти множество, оптимизируя решения [5].

В данной дипломной работе рассмотрена ликвидация аварийных ситуаций, связанных с разливом нефтепродуктов на складе ГСМ филиала ДВЖД ОАО «РЖД» и разработка мероприятий по их предотвращению.

1 Исходные данные. Краткая характеристика объекта

Склад ГСМ Главного материального склада структурного подразделения «Дальневосточной железной дороги» – филиала ОАО «Российские железные дороги» находится в промышленной зоне г. Хабаровска, на Проспекте 60 лет Октября. Основной целью деятельности склада ГСМ является своевременное, комплексное, полное удовлетворение потребности Главного материального склада горюче – смазочными материалами.

Склад ГСМ предназначен для приема нефтепродуктов с железнодорожного транспорта, хранения и заправки автомобильного транспорта Главного материального склада. Год ввода склада ГСМ в эксплуатацию – 2001 г.

К территории склада ГСМ, с северо–восточной стороны объекта, подходит железнодорожный подъездной путь, по которому на склад подается 1 вагон цистерна грузоподъемностью 60 т. Подъездной путь находится на балансе ОАО «РЖД», на территорию склада не заходит.

Нефтепродукты доставляются ж.д. цистернами на ж.д. эстакаду. Насосная станция осуществляют прием ГСМ в резервуарные парки для хранения, внутрискладскую перекачку и выдачу ГСМ. Обслуживание автотранспорта осуществляется через стояк налива, расположенный на территории склада (1 шт.), с оборудованными к нему подъездами.

Для тушения пожаров на территории склада предусмотрены два пожарных водоема емкостью по 50 м³ каждый, мотопомпа, два пожарных щита, огнетушители ОП-50, ОП-10, ОУ-40, ОУ-25, ОУ-10 общим количеством 17 штук.

Также на территории склада ГСМ расположены:

• операторная с насосной;

• резервный резервуар;

• колодец слива – 1 шт;

• резервуарный парк;

• наливная автоэстакада – 2 шт.;

• ограждение склада ГСМ из железобетонных плит;

• комплекс очистных сооружений;

• пожарные водоемы – 2 шт;

• смотровые колодцы;

• спецопора-молниеуловитель.

Дороги до склада и внутри территории асфальтированные. Основной и запасной въезд транспорта на территорию склада подходят с южной стороны объекта. С северной стороны склада расположен железнодорожный подъездной путь.

На складе действует телефонная связь и местная громкоговорящая связь.

Блок-схема производственного процесса приведена на рисунке 1 и в приложении А.

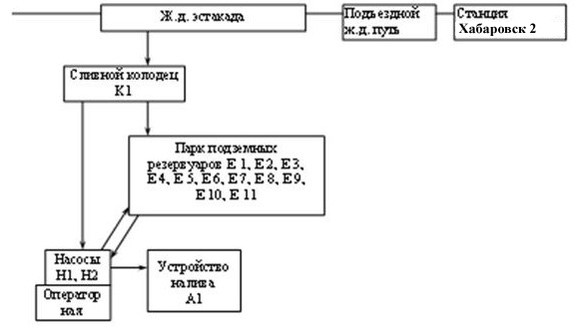

Рисунок 1 Блок-схема производственного процесса

2 Технология и аппаратурное оформление

2.1 Принципиальная технологическая схема

Принципиальная технологическая схема производства приведена в приложении А.

Подача ж.д. цистерн с нефтепродуктами на территорию склада ГСМ производится ОАО «РЖД» маневровыми тепловозами по заявке склада ГСМ. Одновременно транспортируется на склад ГСМ 1 вагон цистерна вместимостью котла 60 т. Ж.д. подъездной путь находится на балансе ОАО «РЖД» и не проходит по территории склада ГСМ.

Железнодорожная сливная эстакада расположена за пределами территории склада ГСМ на расстоянии 10 м от ограждающего забора с северной стороны объекта.

Слив ж.д. цистерн с нефтепродуктами осуществляется на односторонней сливной железнодорожной эстакаде на 1 вагон-цистерну вместимостью котла 60 т:

• приема нефтепродуктов – из 1 вагон-цистерны;

Сбор аварийных проливов нефтепродуктов с ж.д. эстакады производится в один из резервуаров резервуарного парка, являющийся резервным, емкостью 25 м³.

Слив нефтепродуктов осуществляется самотеком через сливной колодец в количестве одной штуки при помощи гибкого рукава. Слив нефтепродуктов через верх, в случае неисправности нижнего сливного устройства вагона цистерны, наполнение резервуаров, внутрискладская перекачка и налив его в автоцистерны осуществляется насосами, установленными в насосной. Насосы АСЦЛ–20–24Г, производительностью 20 м³/ч.

Насосы взрывобезопасного исполнения, год выпуска 2000 г, год установки – 2001г.
