Если металл перед сваркой был отожжен, то существенных изменений на участках 6 и 7 не происходит.

Ширина зоны термического влияния зависит от толщины металла, вида и режимов сварки.

1. Сравнение и выбор оптимального метода сварки

Из полученных теоретических сведений делаем вывод о том, что образование зоны термического влияния сварного шва сопряжено с ухудшением прочностных и пластических свойств металла трубы. Это слабое место в наплавочном соединении. Ширина зоны термического влияния зависит от правильно выбранного вида и режима сварки.

Выделим и сравним основные преимущества и недостатки видов сварки в таблице 4.1 и проиллюстрируем зоны термического влияния каждого из них, для восстановительных работ трубы марки стали 13Г2АФ с шириной стенки 17.8 мм.

Таблица 4.1

Сравнение преимуществ и недостатков разных видов наплавки

Продолжение таблицы 4.1

Окончание таблицы 4.1

Из таблицы 4.1 видно, что по количеству преимуществ и недостатков наплавка полуавтоматическая порошковой проволокой является лучшей из выбранных.

В процессе восстановительных работ используют наплавку ручной дуговой сварки. Сравним эти два вида наплавки в графиках температурного поля при скорости наплавки 0.1 см/сек (рисунок 4.9).

При наплавке порошковой проволоки тепловой поток максимальных температур распространяется в районе ванночки. Что способствует более маленькой зоне термического влияния. Так при ручной дуговой наплавке ширина зоны влияния от 4 до 10 мм, а при полуавтоматической наплавке порошковой проволокой ширина этой зоны составляет от 2-3 мм. Как известно из теории, чем выше зона термического влияния, тем выше механические свойства наплавленного соединения.

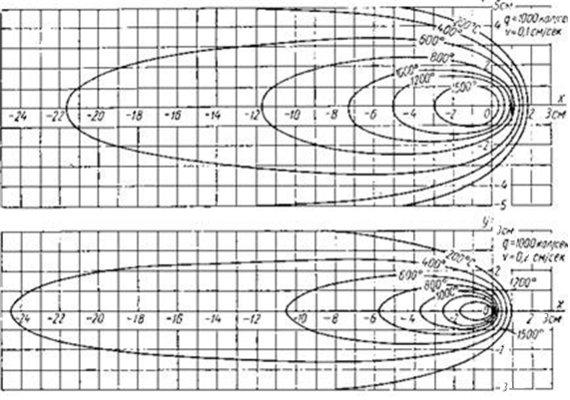

Рисунок 4.9 Распределение температурного поля при движении дуги 0.1 м/сек. Верхний график – наплавка ручной дуговой, нижний – наплавка порошковой проволокой.

Делаем вывод о том, что наплавка полуавтоматическая порошковой проволокой лучше оказывает меньшее влияние на структуру металла, в отличии от ручной дуговой наплавки поштучными электродами.[7]

1. ОПТИМИЗАЦИЯ ВОССТАНОВИТЕЛЬНЫХ ВОЗДЕЙСТВИЙ ПРИ ЭКСПЛУАТАЦИИ ЛИНЕЙНОЙ ЧАСТИ МАГИСТРАЛЬНОГО ТРУБОПРОВОДА

Из пункта 2.2 при расчете показателей надежности, выявлены и установлены новые сроки ревизии и текущего ремонта. Для оптимизации восстановительных воздействии используем наплавку метала на изношенную от коррозии часть трубы. Для того, чтобы после процесса ремонта материал трубы не потерял своих прочностных характеристиках, а так же сроков ее эксплуатации, при выборе метода наплавки делаем выбор в пользу полуавтоматической наплавки порошковой проволокой.

Со смещением даты сроков ревизии за 2 года эксплуатации был выявлен ряд отказов. С изменением даты текущего ремонта на момент эксплуатации, количество отказов было ликвидировано своевременно, тем самым приведя количество отказов на данном участке в последующие 2 года к 0.

При ремонте выбранной области линейной части магистрального трубопровода, использовали метод наплавки. Для оптимизации сварочно-ремонтных работ, вместо ручной дуговой наплавки был представлен и выбран метод полуавтоматической наплавки порошковой проволокой. Тем самым снизив ухудшение механических свойств металла. Преимуществом полуавтоматической сварки перед ручной, является так же скорость и качество наплавки. Что позволяет уменьшить время наплавочных работ и ремонта в целом.

Данные решения позволяют оптимизировать процесс восстановительных воздействий, для уменьшения срока ремонта и увеличения срока продолжительности эксплуатации линейной части магистрального трубопровода.

ЗАКЛЮЧЕНИЕ

Целью данной дипломной работы являлся расчет показателей надежности линейной части магистрального трубопровода, выбор восстановительных воздействий и оптимизации ремонтных воздействий при текущем ремонте.

В ходе решения поставленной цели были решены следующие задачи:

1) Рассмотрена теория о надежности;

2) Дан краткий анализ аварий на объектах трубопроводов;

3) Описаны формулами и теорией основные показатели надежности;

4) Дана характеристика ООО «СТРОЙГАЗМОНТАЖ», по полученным данным проекта организации, произведен расчет показателей надежности;

5) На основании расчетов подобраны новые сроки ревизии и текущего ремонта на линейной части магистрального трубопровода, так же подобран восстановительный процесс в виде наплавки металла

6) Ознакомились с организацией ремонтных воздействий;

7) Проведен анализ и сравнение существующих видов восстановительных воздействий;

8) Произведена работа по оптимизации восстановительных процессов линейной части магистрального газопровода.

В данной работе предлагается сократить сроки ревизий и ремонтных работ, а также заменить пользующийся высокой популярностью метод ручной дуговой сварки, на полуавтоматическую наплавку порошковой проволокой.

Представлены таблицы и схемы для сравнительной характеристики выбранных видов сварки.

Эти мероприятия рекомендуются для повышения срока эксплуатации линейной части трубопровода и показателей надежности. При ремонтно-восстановительных воздействий оптимизируется время, и качество ремонта с последующим уменьшением числа отказов.

Данная квалификационная работа носит реальный практический характер и рекомендуется для принятия на основу планов ревизии и ремонтно-восстановительных воздействий.

СПИСОК ИСПОЛЬЗУЕМЫ ИСТОЧНИКОВ

1. ГОСТ 10543-82 Проволока стальная сварочная. Технические условия. [Текст]: / М.

2. ГОСТ 27.002-89 Надежность в технике. [Текст]

3. ГОСТ 51164-98 Трубопроводные стальные магистральные. Общие требования к защите от коррозии

4. Дейнеко С.В., Обеспечение надежности систем трубопроводного транспорта нефти и газа [Текст]: /

5. Ершов М.С., Основы теории надежности: Учебное пособие. – М.

6. Кочерга В.Г., Основы теории надежности: Учебное пособие. – Хабаровск, 2015 37-57.

7. Наплавка металла – как скрыть дефекты под качественным слоем? [Электронный ресурс]/ Режим доступа.: // http://tutmet.ru/naplavka-metalla-vidy-tehnologija-ustanovka-oborudovanie.html.

8. ООО «СТРОЙГАЗМОНТАЖ» [Электронный ресурс]/ Режим доступа:.// http://www.ooosgm.ru/projects/construction/sakhalin_vladivostok/.

9. Патон Б.Е., Динкова В.А., Методичекие рекомендации по расчетам конструктивной надежности магистральных газопроводов [Текст]: / Патон Б.Е. – М.: Основы стандартизации и нормирования показателей надежности сложных систем, 1997 г.

10. Положение о порядке технического расследования причин аварий на опасных производственных объектах : РД 03-293-99 : утв. Постановлением Росгортехнадзора России от 08.06.99. М

11. Промышленная безопасность магистрального трубопроводного транспорта [Текст] / Под ред. Владимирва А.И., Кершенбаума. – М.

12. Рыкалин Н.Н., Расчеты тепловых процессов при сварке [Текст]:

13. Сварка порошковой проволокой и проволокой сплошного сечения. [Электронный ресурс]/ Режим доступа.: // http://penzaelektrod.ru/articles/art16.htm

14. Сварка трубопроводов [Электронный ресурс] / Режим доступа:.// http://resursny.center/biblioteka/knigi/2/550.

15. Сухарев М.Г., Математическая теория надежности и ее инженерные приложения: Учебное пособие. – М.: РГУ нефти и газа им. И. М. Губкина, 2005 г

16. Трубопроводный транспорт нефти : учеб. Для вузов: В 2 т./ Васильев Г.Г; под ред.С.М. Вайнштока. – М.
