q₂ = (8 _* 1,8 + 8 _* 1,8) / 1,8 = 28,8 м/мин. > q_max = 16,5 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt₂ = 6 _* 0,1_* (1/(13,5 _* 1,8) - 1/(8 _* 1,8 + 8 _*1,8)) = 0,004мин.

∑t₂ = 0,023 + 0,004 = 0,019мин.

1 этаж, 2 выход, 3 участок

(слияние потоков)

N₃ = 15 человек

δ₃ = 1,8 м.- ширина участка

Считаем по формуле 1.3:

q₃ = (28,8 _* 1,8 + 8 _* 1,8)/1,8 = 36,8 м/мин > q_max= 16,5 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt₃ = 15 _* 0,1 _* (1/(13,5 _* 1,8) - 1/(28,8 _* 1,8 + 8 _* 1,8)) = 0,038 мин.

∑t₃ = 0,019 + 0,038 = 0,057 мин.

1 этаж, 2 выход, 4 участок

(дверной проём)

N_п1 = 15 человек

δ_п1 = 1 м.

Считаем по формуле 1.3:

q_п1 = (16,6 _* 1,8)/1=29,88 м/мин > q_max= 19,6 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt_п1 =15 _* 0,1 _* (1/(8,5 _* 1) - 1/(16,6 _* 1,8 + 8 _* 1,8)) = 0,142 мин.

∑t_п1 = 0,057 + 0,142 = 0,199мин.

1 этаж, 2 выход, 5 участок

(лестничная клетка)

N₅ = 15 человек

L₅ = 3,875 м. – длина участка;

Δ₅ = 1 м. – ширина участка.

Средняя плотность людского потока считаем по формуле 1.1

D₅ =15 _* 0,1 / 3,875 _* 1 = 0,39 м²/м².

По таблице П 2.1 Приказа МЧС России № 382 для D₅ = 0,39 м²/м² определяем:

V₅= 40 м/мин и q₅ = 19,7 м/мин.

Время движения людского потока по первому участку пути (t₅), мин, вычисляют по формуле 1.2:

T₅ = 3,875 / 8 = 0,1 мин.

∑t₅ = 0,199 + 0,1 = 0,299 мин

1 этаж, 2 выход, 6 участок

(дверной проём)

N_п1 = 15 человек

δ_п1 = 1 м.

Считаем по формуле 1.3:

q_п1 = (19,7 _* 1)/1=19,7 м/мин > q_max= 19,6 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt_п1 =15 _* 0,1 _* (1/(8,5 _* 1) - 1/(19,7 _* 1+ 8 _* 1,8)) = 0,13 мин.

∑t_п1 = 0,299 + 0,13 = 0,429 мин.

1 этаж, 2 выход, 7 участок

(тамбур)

N₇ = 15 человек

L₇ = 0,9 м. – длина участка; Δ₇ = 1,8 м. – ширина участка.

Средняя плотность людского потока считаем по формуле 1.1

D₇ =15 _* 0,1 / 0,9 _* 1,8 = 1 м²/м².

По таблице П 2.1 Приказа МЧС России № 382 [8] для D₇ = 1 м²/м² определяем:

V₇ = 15 м/мин и q₇ = 13,5 м/мин.

Время движения людского потока по первому участку пути (t₇), мин, вычисляют по формуле 1.2:

T₇ = 0,9/ 15 = 0,06 мин

∑t₇ = 0,429 + 0,06 = 0,489 мин.

1 этаж, 2 выход, 8 участок

(дверной проём)

N_п2 = 15 человек

δ_п2 = 1 м.

Считаем по формуле 1.3:

q_п2 = (13,5 _* 1,8)/1=24,3 м/мин > q_max= 19,6 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt_п2 =15 _* 0,1 _* (1/(8,5 _* 1) - 1/(13,5 _* 1,8 + 13,5 _* 1,8)) = 0,18мин.

∑t_п2 = 0,489 + 0,18 = 0,669 мин.

Время эвакуации с 1-го этажа 2 выхода будет составлять 0,669 минуты = 40,14 сек.

Рассчитываем время эвакуации из кабинетов на 2 этаже здания.

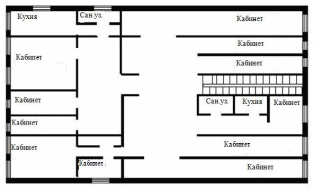

Рисунок 4.2 Схема расположения кабинетов на втором этаже

2 этаж, 2 выход, 1 участок

Количество человек на участке: N₁=3 чел.

l₁ = 2 м. – длина участка;

δ₁ = 1,8 м. – ширина участка.

Средняя плотность людского потока считаем по формуле 1.1

D₁ = 3 _* 0,1/2 _* 1,8 = 0,083 м²/м²

По таблице П 2.1 Приказа МЧС России № 382 [8] для D₁ = 0,083 м²/м² определяем:

V – скорость (м/мин) и q – интенсивность (м/мин) людского потока.

V₁ = 19 м/мин и q₁ = 15,2 м/мин.

Время движения людского потока по первому участку пути (t ), мин, вычисляют по формуле 1.2:

t₁ = 2 / 19 = 0,105 мин.

2 этаж, 2 выход, 2 участок

(слияние потоков)

N₂ = 11 человек

δ₂ = 1,8 м.

Считаем по формуле 1.3:

q₂ = (15,2 _* 1,8 + 15,2 _* 1,8)/1,8 = 30,4 м/мин > q_max= 16,5 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt₂ = 11 _* 0,1 _* (1/(13,5 _* 1,8) - 1/(15,2 _* 1,8 + 15,2 _* 1,8)) = 0,025 мин.

∑t₂ = 0,105 + 0,025 = 0,13 мин.

2 этаж, 2 выход, 3 участок

(слияние потоков)

N₃ = 25 человек

Δ₃ = 1,8 м.

Считаем по формуле 1.3:

Q₃ = (30,4 _* 1,8 + 13,9 _* 1,8)/1,8 = 44,3 м/мин > q_max= 16,5 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt₃ = 25 _* 0,1 _* (1/(13,5 _* 1,8) - 1/(30,4 _* 1,8 + 15,2 _* 1,8)) = 0,072 мин.

∑t₃ = 0,13 + 0,072 = 0,202 мин.

1. этаж, 2 выход, 4 участок

(дверной проём)

N_п1 = 25 человек

δ_п1 = 1 м.

Считаем по формуле 1.3:

q_п1 = (44,3 _* 1,8)/1=79,74 м/мин > q_max= 19,6 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt_п1 = 25 _* 0,1 _* (1/(8,5 _* 1) - 1/(44,3_* 1,8 + 15,2 _* 1,8)) = 0,27 мин.

∑t_п1 = 0,202 + 0,27 = 0,472 мин.

1. этаж, 2 выход, 5 участок

(лестничная клетка)

N₅= 25человек

L₅ = 13,7 м. – длина участка;

Δ₅ = 2,59 м. – ширина участка.

Средняя плотность людского потока считаем по формуле 1.1

D₅ =25 _* 0,1 / 13,7 _* 2,59 = 0,07 м²/м².

По таблице П 2.1 Приказа МЧС России № 382 [8] для D₅ = 0,07 м²/м² определяем: V₅ = 100 м/мин и q₅ = 5 м/мин.

Время движения людского потока по первому участку пути (t₅), мин, вычисляют по формуле 1.2:

T₅ = 13,7 / 100 = 0,137 мин

∑t₅ = 0,472 + 0,137 = 0,609 мин.

2 этаж, 2 выход, 6 участок

(дверной проём)

N_п1 = 25 человек

δ_п1 = 1 м.

Считаем по формуле 1.3:

q_п1 = (7_* 2,95)/1=20,65 м/мин > q_max= 19,6 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt_п1 = 25_* 0,1 _* (1/(8,5 _* 1) - 1/(20,65 _* 2,95 + 15,2 _* 1,8)) = 0,266 мин.

∑t_п1 = 0,609 + 0,266 = 0,875 мин.

2 этаж, 2 выход, 7 участок

(тамбур)

N₇ = 25 человек , L₇ = 0,9 м. – длина участка;

Δ₇ = 1,8 м. – ширина участка.

Средняя плотность людского потока считаем по формуле 1.1

D₇ =25 _* 0,1 / 0,9 _* 1,8 = 1,54 м²/м².

По таблице П 2.1 Приказа МЧС России № 382 [8] для D₇ = 1,54 м²/м² определяем:

V₇ = 15 м/мин и q₇ = 13,5 м/мин.

Время движения людского потока по первому участку пути (t₇), мин, вычисляют по формуле 1.2:

T₇ = 0,9/ 15 = 0,06 мин

∑t₇ = 0,875 + 0,06 = 0,881 мин.

2 этаж, 2 выход, 8 участок

(дверной проём)

N_п2 = 25 человек

δ_п2 = 1 м.

Считаем по формуле 1.3:

q_п2 = (13,5 _* 1,8)/1=24,3 м/мин > q_max= 19,6 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt_п2 =25 _* 0,1 _* (1/(8,5 _* 1) - 1/(13,5 _* 1,8 + 15,2_* 1,8)) = 0,246мин.

∑t_п2 = 0,881 + 0,246 = 1,127 мин.

Время эвакуации с 2-го этажа 2-го выхода будет составлять 1,127 минуты.

Так как объемно – планировочное решение 2-го, 3-го этажей идентично (рисунок 4.3), а количество человек, находящихся в кабинетах одинаковое на этажах, то все расчеты до лестничной клетки для 3–го этажа принимаем такими же до что и для 2-го.

Рисунок 4.3 Схема расположения кабинетов на третьем этаже

1. этаж, 2 выход, 5 участок

(лестничная клетка)

N₅= 25человек

L₅ = 27,4 м. – длина участка;

Δ₅ = 2,59 м. – ширина участка.

Средняя плотность людского потока считаем по формуле 1.1

D₅ =25 _* 0,1 / 27,4 _* 2,59 = 0,035 м²/м².

По таблице П 2.1 Приказа МЧС России № 382 [8] для D₅ = 0,035 м²/м² определяем:

V₅ = 100 м/мин и q₅ = 5 м/мин.

Время движения людского потока по первому участку пути (t₅), мин, вычисляют по формуле 1.2:

T₅ = 27,4 / 100 = 0,274 мин

∑t₅ = 0,472 + 0,274 = 0,746 мин.

3 этаж, 2 выход, 6 участок

(дверной проём)

N_п1 = 25 человек

δ_п1 = 1 м.

Считаем по формуле 1.3:

q_п1 = (7_* 2,95)/1=20,65 м/мин > q_max= 19,6 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt_п1 = 25_* 0,1 _* (1/(8,5 _* 1) - 1/(20,65 _* 2,95 + 15,2 _* 1,8)) = 0,266 мин.

∑t_п1 = 0,746 + 0,266 = 1,012 мин.

3 этаж, 2 выход, 7 участок

(тамбур)

N₇ = 25 человек , L₇ = 0,9 м. – длина участка;

Δ₇ = 1,8 м. – ширина участка.

Средняя плотность людского потока считаем по формуле 1.1

D₇ =25 _* 0,1 / 0,9 _* 1,8 = 1,54 м²/м².

По таблице П 2.1 Приказа МЧС России № 382 [8] для D₇ = 1,54 м²/м² определяем:

V₇ = 15 м/мин и q₇ = 13,5 м/мин.

Время движения людского потока по первому участку пути (t₇), мин, вычисляют по формуле 1.2:

T₇ = 0,9/ 15 = 0,06 мин

∑t₇ = 1,012 + 0,06 = 1,072 мин.

3 этаж, 2 выход, 8 участок

(дверной проём)

N_п2 = 25 человек

δ_п2 = 1 м.

Считаем по формуле 1.3:

q_п2 = (13,5 _* 1,8)/1=24,3 м/мин > q_max= 19,6 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt_п2 =25 _* 0,1 _* (1/(8,5 _* 1) - 1/(13,5 _* 1,8 + 15,2_* 1,8)) = 0,246мин.

∑t_п2 = 1,072 + 0,246 = 1,318 мин.

Время эвакуации с 3-го этажа 2-го выхода будет составлять 1,318 минуты.

Время эвакуации общее: tобщ.=t1+t2+t3+t4

tобщ.=0,672+0,669+1,127+1,318=3,786мин.

Время эвакуации составляет 3 минуты 47 секунд, а время прибытия первых пожарных расчетов равно 5 минутам, после сообщения о пожаре.

Полученное время эвакуации работающего персонала 3 минуты 47 секунд (ф_р, мин.), сравнивают с фактическим временем прибытия на пожар первого пожарного подразделения – 5 минут, так как ф_р, меньше, фактического времени прибытия пожарных, то РТП принимает решение только на проведение контрольной проверки помещений внутри здания, с последующей перекличкой всего работавшего в здании персонала с одновременной организацией работы по тушению пожара.

1. Алгоритм эвакуации и план действий при пожаре

Для предотвращения опасных воздействий пожара, для обеспечения организованного движения людей при эвакуации, выносе материальных ценностей в зданиях, помещениях, на этажах зданий предусматриваются эвакуационные пути и выходы. Для каждого этажа и здания в целом составляются планы эвакуации людей и материальных ценностей. Количество эвакуационных выходов из зданий, помещений и с каждого этажа принимается по расчету, но обычно их должно быть не менее двух.

Согласно ГОСТ Р 12.2.143-2009 [10] планы эвакуации должны быть выполнены на фотолюминесцентном материале.

При составлении плана эвакуации принимаются во внимание необходимое время эвакуации, категория производства и объем помещения. Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зеленого цвета с указанием направления движения. Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения.

После утверждения плана эвакуации нужно практически его отработать по подаче команд, вызову пожарных подразделений, оповещению о пожаре, открыванию выходов и выводу людей из помещений.

План эвакуации для учреждения в целом вывешивается в помещении у ответственного дежурного по учреждению, а также у дежурных по этажам, зданиям, участкам. Кроме планов эвакуации для учреждения в целом каждый кабинет, комната, цех и т.д. должны быть обеспечены планом эвакуации с памяткой о мерах пожарной безопасности и правилах поведения в условиях пожара.

Руководитель учреждения с массовым пребыванием людей (50 чел. и более) в дополнение к схематическому плану эвакуации людей при пожаре обязан разработать инструкцию, определяющую действия персонала по обеспечению безопасности и быстрой эвакуации людей. Во всех организациях должны проводиться учебные тревоги по отработке действий персонала во время пожара.

Если в учреждении не удалось избежать пожара, необходимо следовать твердо установленному порядку действий при пожаре.

Руководитель учреждения, сотрудники и обслуживающий персонал в случае возникновения пожара или его признаков (дыма, запаха горения или тления различных материалов и т. п.), а также каждый гражданин обязаны:

• немедленно сообщить о пожаре по телефону в пожарную охрану (при этом необходимо назвать адрес объекта, место возникновения пожара, а также сообщить свою фамилию);

• принять по возможности меры по эвакуации людей, тушению пожара и сохранности материальных ценностей.

По прибытии пожарного подразделения руководитель объекта (или лицо, его замещающее) обязан четко проинформировать руководителя тушения пожара о том, все ли эвакуированы из горящего или задымленного здания и в каких помещениях еще остались люди; о конструктивных и технологических особенностях объекта, прилегающих строений и сооружений; о наличии и местах хранения ядовитых и взрывчатых веществ, установок, не подлежащих отключению по специальным требованиям, для чего он должен иметь списки с указанием количества этих веществ и числа установок для каждого помещения, и т.д., а также организовать привлечение сил и средств объекта к осуществлению необходимых мероприятий, связанных с ликвидацией по­жара и предупреждением его распространения.

1. План эвакуации

Назначение плана эвакуации:

1. Чётко обозначить пути эвакуации, эвакуационные выходы, обеспечивающие безопасность процесса организованного самостоятельного движения людей наружу из помещений,
   в которых имеется возможность воздействия на них опасных факторов пожара, без учёта применяемых в них средств пожаротушения и противодымной защиты;

2. Указать расположение пожарного оборудования и средств оповещения о пожаре и

3. Напомнить о первоочередных действиях, которые необходимо предпринять каждому человеку, обнаружившему начавшийся пожар.

Планы эвакуации следует использовать так же для:

- привлечения внимания к путям эвакуации и ориентации людей, находящихся в здании, сооружении, транспортном средстве или объекте [в общежитиях, гостиницах, больницах, пассажирских вагонах, морских (речных) судах и т.п.], в целях организации эвакуации и спасания при возникновении чрезвычайной ситуации;
