Рассчитываем время эвакуации из кабинетов на 1 этаже здания.

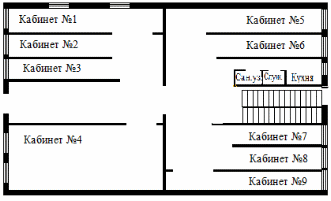

Рисунок 4.1 Схема расположения кабинетов на первом этаже

Сначала рассчитываем время эвакуации через левый выход-№1.

1 этаж, 1 выход, 1 участок

Плотность однородного людского потока на первом участке пути D₁ рассчитывается по формуле:

, (1.1)

где N₁ – число людей на первом участке, чел.;

f – средняя площадь горизонтальной проекции человека, м²/чел.:

• взрослого в домашней одежде ….. 0,1;

• взрослого в зимней одежде …........ 0,125;

• подростка …..................................... 0,07;

δ₁ – ширина первого участка пути, м;

l₁ – длина первого участка пути, м.

3 человека, находящихся в кабинете,

– длина участка, - ширина участка.

Время движения людского потока по первому участку пути (t ), мин, вычисляют по формуле :

(1.2)

V₁ = 80 м/мин – скорость движения людского потока по горизонтальному пути на первом участке (определяется по таблице в зависимости от плотности D₁),

q₁ = 8 м/мин – значение интенсивности движения людского потока на первом участке пути, определяемое по табл. по значению D .

Таблица 4.1

Скорость движения людского потока на участках

1 этаж, 1 выход, 2 участок

(слияние потоков)

N₂ = 6 человек

δ₂ = 1,8 м. - ширина участка

q₂ = ( q_{1 *} δ₁ + q_{р *} δ_р) / δ₂ , (1.3)

q₂= (8 _* 1,8 + 8 _* 1,8) / 1,8 = 28,8 м/мин. > q_max = 16,5 м/мин.

Рассчитываем время задержки:

Δt₂ = N_{2 *} f (1 / q_{мах (таб) *} δ₂ - 1 / q₁ δ₁ + q_{р *} δ_р) (1.4)

Δt₂ = 6 _* 0,1_* (1/(13,5 _* 1,8) - 1/(8 _* 1,8 + 8 _*1,8)) = 0,004мин.

∑t₂ = 0,023 + 0,004 = 0,019мин.

1 этаж, 1 выход, 3 участок

(слияние потоков)

N₃ = 9 человек

δ₃ = 1,8 м.- ширина участка

Далее считаем по формуле 1.3:

q₃= (28,8 _* 1,8 + 8 _* 1,8)/1,8 = 36,8 м/мин > q_max= 16,5 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt₃ = 9 _* 0,1 _* (1/(13,5 _* 1,8) - 1/(28,8 _* 1,8 + 8 _* 1,8)) = 0,023 мин.

∑t₃ = 0,019 + 0,023 = 0,042 мин.

1 этаж, 1 выход, 4 участок

(дверной проём, ведущий в коридор)

Скорость V_i движения людского потока на участках пути, следующих после первого, принимается по таблице в зависимости от значения интенсивности движения людского потока по каждому из этих участков пути, которое вычисляют для всех участков пути, в том числе и для дверных проемов, по формуле:

(1.5)

где , - ширина рассматриваемого i-го и предшествующего ему участка пути, м; δ₄ =1 м.

q , q - значения интенсивности движения людского потока по рассматриваемому i-му и предшествующему участкам пути, м/мин.

q₂ = (8 _* 1,8 + 8 _* 1,8) / 1,8 = 28,8 м/мин > q_max= 19,6 м/мин.

следовательно, образуется задержка движения.

Значения q следует принимать равными, м/мин:

• для горизонтальных путей …..................16,5

• для дверных проемов ….......................... 19,6

• для лестницы вниз …................................ 16

• для лестницы вверх ….............................. 11.

Время задержки t_зад движения на участке i из-за образовавшегося скопления людей на границе с последующим участком (i+1) определяется по формуле:

(1.4)

где N - количество людей, чел.;

- площадь горизонтальной проекции, м²;

q_D - интенсивность движения через участок (i+1) при плотности 0,9 и более, м/мин, рассчитывается по формуле:

, (1.5)

_i+1 - ширина участка, м, при вхождении на который образовалось скопление людей;

q_i - интенсивность движения на участке i, м/мин.;

_i - ширина предшествующего участка i, м.

Т.к. длина пути в дверном проеме принимается равной 0, то t₄ = 0,14 мин.

Интенсивность и скорость движения людского потока по участку пути i определяют по таблице при значении D = 0,9 и более: q_i =13,5

Т.к. длина пути в дверном проеме принимается равной 0, следовательно,

= 1,2 м – ширина дверного проема.

1 этаж, 1 выход, 5 участок

(слияние потоков)

N₅ = 18 человек

δ₅ = 1,8 м.- ширина участка

Считаем по формуле 1.3:

q₅ = (8,5_* 1,2 + 8 _* 1,8)/1,8 = 16,6 м/мин > q_max= 16,5 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt₅= 18 _* 0,1 _* (1/(13,5 _* 1,8) - 1/(8,5 _* 1,2 + 8 _* 1,8)) = 0,093 мин.

∑t₅ = 0,14 + 0,093 = 0,233 мин.

1 этаж, 1 выход, 6 участок

(дверной проём)

N_п1 = 18 человек

δ_п1 = 1 м.

Считаем по формуле 1.3:

q_п1 = (16,6 _* 1,8)/1=29,88 м/мин > q_max= 19,6 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt_п1 =18 _* 0,1 _* (1/(8,5 _* 1) - 1/(16,6 _* 1,8 + 8 _* 1,8)) = 0,17 мин.

∑t_п1 = 0,233 + 0,17 = 0,403мин.

1 этаж, 1 выход, 7 участок

(тамбур)

N₇ = 18 человек

l₇ = 0,9 м. – длина участка;

δ₇ = 1,8 м. – ширина участка.

Средняя плотность людского потока считаем по формуле 1.1

D₇ = 18 _* 0,1 / 0,9 _* 1,8 = 3,6 м²/м².

По таблице П 2.1 Приказа МЧС России № 382 для D₇ = 3,6 м²/м² определяем:

V₇ = 15 м/мин и q₇ = 13,5 м/мин.

Время движения людского потока по первому участку пути (t₇), мин, вычисляют по формуле 1.2:

t₇ = 0,9 / 15 = 0,06 мин

∑t₇ = 0,403 + 0,06 = 0,463мин.

1 этаж, 1 выход, 8 участок

(дверной проём)

N_п2 = 18 человек

δ_п2 = 1 м.

Считаем по формуле 1.3:

q_п2 = (13,5 _* 1,8)/1=24,3 м/мин > q_max= 19,6 м/мин.

Рассчитываем время задержки по формуле 1.4:

Δt_п2 =18 _* 0,1 _* (1/(8,5 _* 1) - 1/(13,5 _* 1,8 + 13,5 _* 1,8)) = 0,209мин.

∑t_п2 = 0,463 + 0,209 = 0,672 мин.

Время эвакуации с 1-го этажа 1 выхода будет составлять 0,672 минуты = 40,32 сек.

Рассчитываем время эвакуации через правый выход-№2.

1 этаж, 2 выход, 1 участок

Плотность однородного людского потока на первом участке пути D₁ рассчитывается по формуле:

, (1.1)

где N₁ – число людей на первом участке, чел.;

f – средняя площадь горизонтальной проекции человека, м²/чел.:

• взрослого в домашней одежде ….. 0,1;

• взрослого в зимней одежде …........ 0,125;

• подростка …..................................... 0,07;

δ₁ – ширина первого участка пути, м;

l₁ – длина первого участка пути, м.

3 человека, находящихся в кабинете,

– длина участка,

- ширина участка.

Время движения людского потока по первому участку пути (t ), мин, вычисляют по формуле :

(1.2)

V₁ = 80 м/мин – скорость движения людского потока по горизонтальному пути на первом участке (определяется по таблице в зависимости от плотности D₁),

q₁ = 8 м/мин – значение интенсивности движения людского потока на первом участке пути, определяемое по таблице по значению D .

1 этаж, 2 выход, 2 участок

(слияние потоков)

N₂ = 6 человек

δ₂ = 1,8 м. - ширина участка

Считаем по формуле 1.3:
