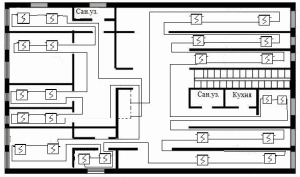

Рисунок 3.4 Схема расположения пожарных извещателей

в кабинетах на первом этаже

Рисунок 3.5 Схема расположения пожарных извещателей

в кабинетах на втором этаже

Рисунок 3.6 Схема расположения пожарных

извещателей в кабинетах на третьем этаже

1. Тип и параметры пожарных оповещателей

Рисунок 3.7 Прибор Призма-200И

Система оповещения является составной частью автоматической пожарной защиты в здании.

Система оповещения и управления эвакуацией (СОУЭ) предназначена для оповещения персонала и посетителей о пожаре и других чрезвычайных обстоятельствах.

Система оповещения и управления эвакуацией людей при пожаре (СОУЭ) — комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации. Технические средства оповещения и управления эвакуацией — совокупность технических средств (приборов управления оповещателями, пожарных оповещателей), предназначенных для оповещения людей о пожаре.

В зависимости от способа оповещения, деления здания на зоны оповещения и других характеристик СОУЭ подразделяется на 5 типов, приведенных в таблице 3.4.

Таблица 3.4

Продолжение таблицы 3.4

Примечание: «+» - требуется; «*» - допускается; «-» - не требуется.

В соответствии с СП 3.13130.2009 [13], в здании установлена СОУЭ 2-го типа (подача световых сигналов; звуковое оповещение – сирена, тонированный сигнал; установка эвакуационных знаков пожарной безопасности, указывающих направление движения).

В качестве оборудования системы оповещения применяются световые табло "Выход", включаемые через исполнительные реле ППКОП, а также прибор оповещатель интеллектуальный Призма-200И (рисунок 3.7).

Оповещатель предназначен для формирования непрерывных или модулированных сигналов тревоги или аварийных сигналов в системах охранно-пожарной сигнализации.

Призма-200И позволяет осуществлять диагностику работоспособности светодиодной лампы, сирены и соединительной линии.

Отличительной особенностью оповещателя является то, что команды управления приемно-контрольного прибора и питание 12 В передаются по общей двухпроводной линии (рисунок 3.8).

Рисунок 3.8 Схема подключения нескольких звуковых оповещателей

Для улучшения видимости подаваемых световых сигналов в конструкции оповещателя применены светодиоды повышенной яркости свечения.

Оповещатель полностью совместим с приборами "Гранит-3", "Гранит-5" и "Гранит-8". К остальным приборам оповещатель "Призма-200И" может быть подключен через блок контроля соединительных линий (БКСЛ).

Технические характеристики оповещателя «Призма-200И» представлены в таблице 3.5.

Таблица 3.5

Технические характеристики "Призма-200И":

Продолжение таблицы 3.5

Оповещатель выполняет следующие команды:

• включение и выключение постоянного звукового и светового сигнала

• включение и выключение модулированного звукового и светового сигнала с частотой 1 Гц и скважностью 2

• включение и выключение модулированного звукового и светового сигнала с частотой 0.5 Гц и скважностью 8

• проверка состояния тампера

Выполнение команд включения - выключения звукового и светового сигналов сопровождается контролем их выполнения; фактически осуществляется диагностика работоспособности светодиодной лампы, сирены и соединительной линии.

1. Световое оповещение

Рисунок 3.9 Световое табло «Выход»

Световой оповещатель МОЛНИЯ (рисунок 3.9) предназначен для установки во внутренних помещениях промышленных предприятий, гражданских зданий, административных и общественных учреждений и сооружений с целью светового указания эвакуационных мест выхода при пожаре и других чрезвычайных ситуациях, а также для различных информационных целей.

Световой блок выполнен на светодиодах и не требует текущего обслуживания.

Табло МОЛНИЯ имеет минимальное токопотребление среди аналогов.

Схема подключения нескольких световых табло (рисунок 3.10)

Изготавливается любая надпись или пиктограмма на заказ.

• Токопотребление - 20мА,

• Напряжение питание - 12В или 24В,

• Габаритные размеры - 300х100х14мм,

• Диапазон рабочих температур - -40С..+55С.

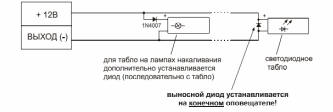

Рисунок 3.10 Схема подключения нескольких световых табло

Варианты надписей и пиктограмм на табло в Приложении Е.

1. Эвакуация

Пожар в здании особенно там, где находится большое количество персонала, всегда представляет угрозу для жизни людей. Порой, от своевременной и грамотно организованной эвакуации зависит их спасение. Именно поэтому точный расчет времени эвакуации из здания имеет огромное значение.

Так как процесс эвакуации людей – это организованный процесс перемещения людей к выходу из здания при возникновении опасности (пожара) с целью обеспечения их безопасности. При этом эвакуируют людей по специальным, заранее предусмотренным и спроектированным эвакуационным путям в направлении выходов.

Для спасания людей в первую очередь выбирают кратчайшие и наиболее безопасные пути.

Путь эвакуации – последовательность коммуникационных участков, ведущих от мест пребывания людей в безопасную зону. Такой путь должен быть защищен требуемым нормами комплексом объемно-планировочных, эргономических, конструктивных и инженерно-технических решений, а также организационных мероприятий.

Мероприятия, обеспечивающие защиту путей эвакуации.

• Объемно-планировочные: кратчайшие расстояния до эвакуационных выходов, их достаточная ширина, изоляция путей эвакуации от пожаро- и взрывоопасных помещений, возможность движения к нескольким эвакуационным выходам и т.п.

• Эргономические: назначение размеров эвакуационных путей и выходов отвечающих антропометрическим размерам людей, особенностям их движения, нормирование усилий при открывании дверей и т.п.

• Конструктивные: прочность, устойчивость и надежность конструкций эвакуационных путей и выходов, нормирование горючести отделки на путях эвакуации, перепадов высот на путях движения, размеров ступеней, уклона лестниц и пандусов и др.

• Инженерно-технические мероприятия: организация противодымной защиты, оборудование автоматическими установками пожаротушения, проектирование требуемой освещенности, размещение световых указателей, громкоговорителей системы оповещение и др.

• Организационные: обеспечение функционирования всех эвакуационных выходов при пожаре и поддержание на требуемом уровне объемно-планировочных, конструктивных, эргономических и инженерных показателей, например: предупреждение загромождения эвакуационных путей и выходов горючими материалами, а также предметами, уменьшающую их пропускную способность и т.п.

Способы спасания людей определяются в зависимости от обстановки на пожаре и состояния людей, которые нуждаются в помощи. Основными способами спасания людей являются: самостоятельный выход людей; вывод людей в сопровождении пожарных; вынос людей; спуск спасаемых с высоты. В большинстве случаев, заметив опасность, люди выходят из помещений еще до прибытия пожарных подразделений.

1. Расчёт эвакуации

Расчет выполняется по методике ГОСТ 12.1.004-91[7].

Целью расчета является определение времени, в течение которого люди смогут покинуть горящее помещение. Полученное время эвакуации работающего персонала (ф_р, мин.), сравнивают с фактическим временем прибытия на пожар первого пожарного подразделения, если (ф_р, мин.) меньше, фактического времени прибытия пожарных, то считается, что эвакуация была проведена до прибытия пожарных и им требуется только провести контрольную проверку внутри здания, с последующей перекличкой всего работавшего в цеху персонала. Если же время эвакуации работающего персонала (ф_р, мин.) более фактического времени прибытия пожарных, то считается, что в здании находятся люди нуждающиеся в помощи и пожарные организуют работы по спасению и эвакуации людей в полном объеме.

Расчётное время эвакуации людей из помещения (ф_р, мин.) устанавливается по расчёту времени движения одного или нескольких людских потоков от наиболее удалённого места расположения людей через эвакуационные проходы к ближайшему эвакуационному выходу.

В здании центра имеется два эвакуационных выхода.

Рассчитываем каждый выход в отдельности.

Характеристики
