- блок FSPB считывает результаты работы программы А из блока FSPА;

- если результаты различны, действие системы прекращается до устранения неисправности;

- если один из модулей FSPU закончит обработку раньше другого, то на время ожидания он перейдет в состояние отсечки.

1. Состав автоматизированных рабочих мест

АРМ выполнено на базе персонального компьютера в промышленном исполнении с одним или несколькими мониторами, пыле-влагозащишенной клавиатурой, оптическим манипулятором типа «мышь» и другими дополнительными интерфейсными платами и устройствами (принтером, модемом). АРМ предназначены для:

• АРМ ДСП - рабочее место дежурного по станции, предназначено для управления станцией. Только с этого АРМа можно подавать команды управления объектами централизации. Размещение оборудования АРМа ДСП показано на рисунке 2.2;

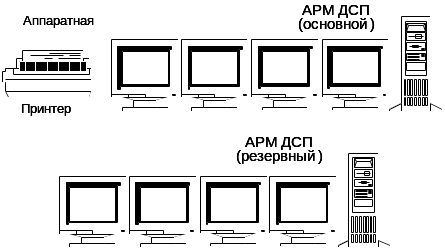

Рисунок 2.2 – размещение оборудование АРМа ДСП

- АРМ ШН - рабочее место электромеханика, предназначено для контроля над состоянием ОК, концентраторов, центрального процессора, источников бесперебойного питания и напольного оборудования станции;

- АРМ ПТО - рабочее место оператора ПТО, предназначено для работы оператора ПТО.

Так же существуют АРМ МУ - рабочее место местного управления, предназначено для обеспечения местного управления стрелками; АРМ удаленного наблюдения - рабочее место удаленного наблюдения, предназначено для контроля над состоянием объектами станции и оказаниям помощи ДСП и ШН в экстренных ситуациях.

Для всех АРМ на станции применяется унифицированный системный блок, что облегчает обслуживание и при необходимости их ремонт. Все АРМ и ЦП объединяются в локальную сеть с использованием двух и более хабов расположенных в шкафу ЦП. Локальная сеть прокладывается лучами из кабеля 5 категории от патч-панели, расположенной так же в шкафу ЦП до двойных розеток, расположенных в непосредственной близости, от рабочих мест. К каждому рабочему месту прокладывается два кабеля (основной и резервный). Специализированное программное обеспечение работает под операционной системой Windows NT 4.0. Подключение управляющего рабочего места к центральному процессорному устройству осуществляется по разъему локальной сети. В этом случае ограничения длин медного кабеля подключения в одном здании до 100 метров, в разных зданиях - до 6 км.

Подключение управляющего рабочего места к центральному процессорному устройству может быть выполнено двумя путями:

- Подключение рабочего места, используя разъемы RS232 на системном блоке и разъемы на платах IOM центрального устройства. В этом случае существует ограничение по длине кабеля между рабочим местом и центральным устройством - не более 15 метров;

- Подключение рабочего места, используя разъем локальной сети. В этом случае ограничения длин медного кабеля подключения в одном здании до 100 метров, в разных зданиях - до 6 км.

1. Программное обеспечение автоматизированных рабочих мест

Одной из наиболее важных составляющих системы EBI Lock 950 является программное обеспечение (ПО). Базовая программно-аппаратная платформа CBI-950 рассматривается как настраиваемое изделие, которое подготавливается к конкретному применению прикладным ПО, определяющим тип системы и данные, характеризующие конкретный объект внедрения.

Средствами ПО решаются задачи обеспечения надежного функционирования системы МПЦ. ПО системы управления и контроля (ПО АРМ ДСП) и ПО АРМ механика построены по общим принципам. Графический пользовательский интерфейс базируется на возможностях операционной системы Microsoft Windows NT. ПО АРМ состоит из ряда связанных между собой подсистем: управляющая система реального времени; программы построения символов и мнемосхемы; база данных; программа обмена данными. АРМ использует две базы данных: постоянную, содержащую описания всех объектов станции и их перекрестные связи, и оперативную, в которую заносятся данные в процессе работы системы. Подсистема обмена данных объединяет все компоненты АРМ и базы данных. В соответствии с командой ДСП из таблицы маршрутов выбирается необходимый маршрут, в данных которого прописан перечень входящих в него элементов. Данные для каждого элемента маршрута поочередно вычисляются в соответствии с функциональным описанием объекта централизации. По окончании вы­числений измененные статусные значения объектов централизации оформляются в телеграммы и передаются в систему ОК.

1. Принцип описания релейной схемы искусственной разделки на языке Sternol

ПО логики централизации разрабатывается с помощью графического редактора GLE (Graphical Logics Editor). Графический формат представления логики централизации позволяет разработчику формулировать и визуально контролировать логические условия. Результатом обработки графического представления логических условий является файл в формате языка программиро­вания Sternol, который является специализированным и ориентированным на описание логики функционирования дискретных устройств. На основе этого описания с использованием компилятора STECOMP 950 автоматически создаются две версии ПО логики централизации в формате языка ANSI-С, которые затем компилируются в исполняемый формат для EBI Lock 950.

Процесс подготовки исходных данных для конкретного полигона внедрения производится с помощью графического редактора PSI950 IN (Plant Support Interlocking). Этим редактором создается символическая схема станции, на основе которой создаются два файла: «Данные при­вязки» и «Таблица команд». Затем они используются как входная информация для формирова­ния двух версий данных с использованием инструмента PSI950 OUT.

Для конфигурирования системы ОК и формирования документации по конкретному объекту внедрения используется программное средство PSCAD на основе AutoCad. Промежуточное тестирование результатов разработки ПО системы EBI Lock 950 производится средствами TSI950 (Test Support Interlocking). Интеграция всех составляющих ПО системы производится программным пакетом PSI 950 IMAGE.

1. Система объектных контроллеров

   1. Общие положения

Система объектных контролеров (лист 7 графического мтериала) является составной частью EBI Lock 950. Данная система осуществляет взаимодействие междукомпьютерной частью централизации с релейными устройствами и напольным оборудованием. ОК делятся на следующие типы:

- сигнальный;

- стрелочный;

- релейный.

ОК МПЦ EBI Lock 950 позволяют использовать отечественные РЦ, светофоры, электроприводы, другие напольные устройства СЦБ и реле и дают возможность осуществлять увязки со всеми существующими системами АБ, переездной сигнализации, кодирования рельсовых цепей, САУТ, очисткой стрелок и другими системами.

СОК поддерживает два интерфейса: с процессорным модулем централизации (ПМЦ) и напольными устройствами. Основными компонентами системы являются: петля связи между ПМЦ и концент­раторами, концентраторы - устройства контроля передачи (УКП), канал связи УКП с ОК и кабели от ОК к напольному оборудованию. Требования по безопасности при передаче телеграмм обеспе­чиваются ПМЦ и ОК. Петля связи с концентраторами используется для передачи данных между модулем ввода-вывода и концентраторами. Концентратор является промежуточным передаточным звеном между модулем ввода-вывода ПМЦ и ОК.

ОК - устройство, осуществляющее контроль и управление специфичным напольным оборудованием. ОК принимают от концентратора приказы, передаваемые ПМЦ, и преобразуют их в электрические сигналы для управления напольным оборудованием, а принятые от этого оборудования сигналы преобразуются в телеграммы, отражающие его состояния, и также через концентраторы передаются в ПМЦ.

ОК оборудованы микропроцессором, запрограммированным на выполнение функций управления соответствующим устройством СЦБ, и электронными блоками сопряжения с электронными или электрическими исполнительными модулями в этих устройствах, например, модулем связи с концентратором, модулями управления двигателями стрелочных пе­реводов, лампами светофоров, релейными и контактными схемами.

1. Конструктивное исполнение

Для размещения ОК системы СОК 950 используют пару соединенных между собой шкафов, они показаны на рисунке 2.3. Каждый из них предназначен для установки стандартной девятнадцати дюймовой стойки. Левый шкаф служит для размещения полок с ОК (до 16), УКП, источника питания и панели предохранителей. Правый шкаф предназначен для установки монтажных (клеммных) колодок. Они необходимы для подключения всех внешних кабелей, которые вводятся в правый шкаф через специальные кабельные вводы. Отсутствие внутренней стенки между двумя шкафами дает возможность организовать кабельные переходы между ними. Шкафы ОК могут быть установлены как внутри станционных помещений, так и в специальных контейнерах в непосредственной близости от напольного оборудования. Каждая полка имеет 23 посадочных места для плат интерфейсных модулей. Посадочные места разбиты на пять групп. Позиции с первой по четвертую отводятся для размещения ОК, а пятая позиция предназначена специально для связевого концентратора.

Рисунок 2.3 - Шкаф объектных контроллеров

Необходимые внутренние соединения между отдельными платами осуществляются с помощью печатного монтажа, выполненного на задней стенке полки. Позиции «а» и первая «б» в каждой группе, кроме этого, имеют необходимые соединения с УКП. Эти посадочные места предназначены для установки «главных» модулей ОК - плат управления и контроля. Полка изображена на рисунке 2.4.

Рисунок 2.4 - Расположение объектных контроллеров в стативе

Для настройки ОК в соответствии с проектом для конкретной станции применяются микропереключатели. Они расположены на задней стенке полки. Микропереключатели используются для установки типа и адреса каждого ОК.

Кроме этого, применяются специальные ключи-маркеры для модулей и кабелей. Все необходимые соединения между ОК и напольным оборудованием выполняются кабелями. Они подключаются через передние разъемы плат. СОК 950 представляет собой модульную систему, обеспечивающую взаимодействие с большим набором различных напольных устройств.

Интерфейсные модули монтируются на печатных платах и устанавливаются на полках для ОК. Типичный ОК представляет собой набор пе­чатных плат для обеспечения функций ввода-вывода и обработки информации в соответствии с заданными требованиями.

Плата управления и контроля (ССМ) является ядром ОК. Она обеспечивает контроль состояния контактов. Модуль содержит четыре канала безопасного контроля состояния контактов (РЦ), шесть каналов неответственного вывода данных и два канала неответственного ввода данных. Программное обеспечение платы ССМ формируется в соответствии с функцио­нальным назначением ОК.

Концентратор осуществляет обмен информацией с другими системами, например, с ПМЦ через петлю связи, а также с персональным компьютером для диагностики и тестирования. Две коммуникационные платы СОМ (одна находится в «горячем» резерве) совместно с модулем расширения ОСТ образуют УКП, который может обеспечивать связь с восемью ОК. В системе ОК используются следующие типы плат:

- LMP - применяется для управления сигналами и маршрутными указателями . Каждая может управлять и контролировать до шести ламп (две лампы для запрещающих показания и четыре для разрешающих). Эта плата изображена на листе 5 графического материала;

- МОТ1 - служит для управления стрелочными электроприводами переменного тока. Один ОК может управлять максимум двумя стрелочными электроприводами (спаренные стрелки или стрелка с подвижным сердечником). Схема включения этой платы для спаренной стрелки показана на 4 листе графического материала и на лист 7 структурная схема этой платы;

- ОСТ («осьминог») - служит для обеспечения взаимодействия между ОК и УКП, а также для разводки внутри полки питания, необходимого для работы ОК. Кроме этого, ОСТ применяется для соединения УКП с ОК на соседних полках, когда это необходимо;

- OUT - используется для управления неответственными устройствами, например системой обогрева и обдува стрелок. ОК с набором таких плат может иметь максимум 78 выходов данного типа;

- SRC - может быть применена для безопасного управления реле 1-го класса надежности. ОК, оснащенный такими платами, может управлять максимум 12 реле. Примерами использования такого ОК могут быть интерфейсы с релейными устройствами (АБ, переездная сиг­нализация и т.п.).

1. Устройства электропитания

   1. Структурная схема электропитания устройств МПЦ

Питание устройств МПЦ осуществляется от двух или трех независимых источников пита­ния, при этом возможно использование дизель-генераторной установки (ДГА). Внешнее энергоснабжение проектируется согласно действующим нормам и правилам. Один комплект питания включает в себя: щит ЩВПУ; распределительный щит (РЩ) с устройствами контроля и переключения фидеров (АВР); источник бесперебойного питания (ИБП) с встроенной или вынесенной необслуживаемой аккумуляторной батареей; изолирующий трансформатор (ИТ); автоматизированный дизель - генератор (ДГА).

В системе МПЦ применяется УБП с необслуживаемой аккумуляторной батареей, обеспечивающий питание всех ее устройств (ПМЦ, АРМ, ОК, концентраторов, РЦ, электроприводов, светофоров, реле, переездную сигнализацию и др.). УБП гарантирует в течение заданного времени резервирование питания и защиту устройств МПЦ от лю­бого рода электрических возмущений, в том числе скачков и провалов напряжения. Существует также дополнительный режим работы УБП, называемый байпасом, при котором нагрузка питается отфильтрованным входным сетевым напряжением в обход основной схемы преобразования УБП. Различают автоматический и ручной байпасы. Автоматический переход в этот режим производится устройством управления УБП в случае перегрузки на его выходе или возникновении неисправностей в его жизненно важных узлах. Ручное переключение предусмотрено для проведения сервисного обслуживания УБП или его замены без прерывания питания нагрузки. Структурная схема электропитания показана на листе 7 графического материала.

1. Устройства питания центрального процессора и автоматизированных рабочих мест

Каждый комплект ПМЦ имеет свой блок питания напряжением 220 В, который вырабатыва­ет все необходимые напряжения. Для повышения надежности системы питание основного и резервного комплекта аппаратуры осуществляется от различных фаз. Такое решение позволяет избежать полной остановки системы в случае пропадания одной из фаз питающего напряжения - система безопасно переключится на резервный комплект.

Для питания аппаратуры АРМ (системный блок, мониторы, принтер и др.) АРМ ДСП (основного и резервного), АРМ ШН устанавливается блок розеток с заземляющим контактом. Питание розеток осуществляется с распределительного щита МПЦ по кабелю, укладываемому в коробах или желобах.

1. Устройства питания стрелок, светофоров, объектных котроллеров и концентраторов

В шкафу размещается до четырех полок с ОК и источник питания, который вырабатывает все напряжения, необходимые для работы контроллеров. Для питания шкафа объектных ОК используются три типа источников питания: PSU-151, PSU-41, PSU-72. Выбор конкретного источника определяется необходимыми выходными напряжениями. PSU-151 работает с трехфазным входным напряжением 205 - 400 В и предназначен для питания стрелочных приводов. Он имеет четыре вторичных обмотки - одну для питания стрелок и три для внешнего использования. Обмотка для питания стрелок имеет пять выводов с возможностью формирования двух разных напряжений. В зависимости от настройки (включение треугольником или звездой) могут быть сформированы трехфазные напряжения следующих номиналов: 260 В или 450 В, 240 В или 415 В, 220 В или 380 В, 250 В или 355 В, 190 В или 330 В. Источник питания PSU-61 предназначен для питания светофорных ламп и обмоток интерфейсных реле. Он имеет четыре вторичных обмотки - одну для питания светофорных ламп и три обмотки для внешнего использования. Сигнальные обмотки имеют восемь номиналов: 260В, 240 В, 220 В, 130 В, 120 В, 110 В, 56 В и 28 В. Источник питания PSU-71 работает с однофазным входным напряжением 115/230 В и предназначен для питания объектных контролеров, а также для питания охлаждающих вентиляторных полок. Он формирует напряжение только 24 В постоянного тока. Постоянное напряжение 24 В, питающее сами контроллеры, подается на специализированную плату, через которую распределяется по разъемам задней стенки. Все другие напряжения, необходимые различным кон­троллерам для управления объектами (стрелками, светофорами, релейными интерфейсами), подаются непосредственно на платы.

1. Экономическая часть

   1. Основные положения

Экономическая эффективность - результативность экономической системы, выражающаяся в отношении полезных конечных результатов ее функционирования к затраченным ресурсам. Складывается как интегральный показатель эффективности на разных уровнях экономической системы, является итоговой характеристикой функционирования национальной экономики. Главным критерием социально-экономической эффективности является степень удовлетворения конечных потребностей общества и прежде всего, потребностей, связанных с развитием человеческой личности. Социально-экономической эффективностью обладает та экономическая система, которая в наибольшей степени обеспечивает удовлетворение многообразных потребностей людей: материальных, социальных, духовных, гарантирует высокий уровень и качество жизни. Основой такой эффективности служит оптимальное распределение имеющихся у общества ресурсов между отраслями, секторами и сферами национальной экономики.

Экономически эффективным принято считать такой способ производства, при котором фирма не может увеличить выпуск продукции без увеличения расходов на ресурсы и одновременно не может обеспечить тот же объем выпуска, используя меньшее количество ресурсов одного типа и не увеличивая при этом затраты на другие ресурсы. Эффективность производства складывается из эффективности всех действующих предприятий. Эффективность предприятия характеризуется производством товара или услуги с наименьшими издержками. Она выражается в его способности производить максимальный объем продукции приемлемого качества с минимальными затратами и продавать эту продукцию с наименьшими издержками. Экономическая эффективность предприятия в отличие от его технической эффективности зависит от того, насколько его продукция соответствует требованиям рынка, запросам потребителей.
