Предпочтительным является питание от стационарного источника (районных электрических сетей). Для преобразования напряжения и распределения электрической энергии от стационарного источника электроснабжения до потребителей строительной площадки применяются трансформаторные подстанции. В этом случае подбирается трансформатор, мощность которого должна быть не менее полной расчетной мощности электроустановок строительной площадки. Для повышения надежности электроснабжения на подстанции устанавливают два трансформатора, чтобы при выходе из строя одного из них другой смог бы обеспечить нагрузку строительной площадки. В этом случае мощность каждого из них определяется как

S_т = 0,65 S_Pсп.

Как правило, трансформаторные подстанции необходимы для понижения напряжения линии электропередачи (6, 10 или 35 кВ) до рабочего напряжения строительных машин и механизмов – 0,4 кВ. По конструктивному выполнению различают открытые, закрытые и передвижные трансформаторные подстанции (прил. 4, табл. 8–11). На строительных площадках используются комплектные трансформаторные подстанции: КТП – для внутренней установки (закрытые) и КТПН – для наружной установки (открытые).

Размещать КТПН рекомендуется с максимальным приближением к центру питаемых нагрузок. Трансформатор (или передвижную электроустановку) следует размещать на стройплощадке вне опасной зоны крана (методику определения оптимального местоположения см. в [24]).

В случае, когда объект расположен далеко от стационарного источника электроэнергии, а строительные работы необходимо форсировать, или когда стационарный источник электроснабжения не может обеспечить нужной мощностью, а также когда строительной площадке необходим резервный источник питания используется автономный источник питания.

Схемы электроснабжения (распределения электроэнергии на строительной площадке) представляют собой различные сочетания питающих, магистральных и радиальных линий.

Питающие линии предназначены для передачи электроэнергии от источника питания до трансформаторной подстанции (ТП) или от трансформаторной подстанции до распределительного пункта или отдельного электроприемника.

Магистральные линии предназначены для передачи электроэнергии к нескольким распределительным пунктам или к электроприемникам, присоединенным к линии в разных точках.

Радиальные линии предназначены для передачи электроэнергии отдельному электроприемнику или потребителю по отдельной питающей линии, идущей от трансформаторной подстанции или распределительного пункта.

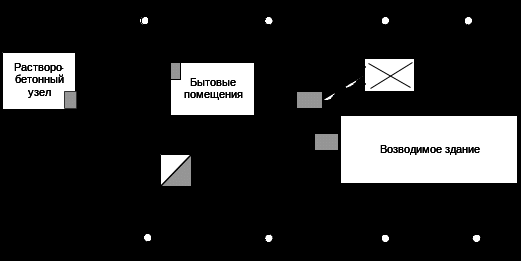

В общем комплексе электроснабжения строительных площадок следует применять комбинированные схемы – магистральные и радиальные: распределение электроэнергии между участками объекта осуществляется магистральными линиями, каждая из которых питает ряд распределительных пунктов, а от этих пунктов к электроприемникам отходят радиальные линии. Другим вариантом комбинированной схемы (рис. 8.1) электроснабжения строительных площадок является распределение электроэнергии среди крупных потребителей по радиальным линиям, а среди мелких потребителей – по магистральным.

Рис. 8.1. Комбинированная схема электроснабжения строительной площадки: ТП – трансформаторная подстанция; РШ – распределительный шкаф; ПП – пункт подключения; РП – распределительные пункты.

3.3.6.4 Электрические сети строительных площадок

Распределение электроэнергии на строительных площадках осуществляется посредством воздушных и кабельных линий электропередачи. Причем предпочтение следует отдавать воздушным линиям, так как кабельные значительно дороже. Кабельные линии применяются только в тех случаях, когда питание по воздушным линиям трудновыполнимо. В опасных зонах строительных машин и механизмов следует использовать только кабельные линии (для питания башенного крана, электроинструмента и т. п.). На строительных площадках наибольшее распространение получила четырехпроводная электрическая сеть с системой напряжений 380/220 В. К такой четырехпроводной сети можно подключать и трехфазную силовую нагрузку на 380 В, и осветительную нагрузку на 220 В. В сетях 6, 10, 35 кВ применяются трехпроводные линии.

Электрические сети для освещения и силового электрооборудования рекомендуется выполнять раздельными.

Воздушная линия электропередачи (ВЛ) для питания силовых электроприемников выполняется из голых (неизолированных) проводов, которые прокладываются на опорах (деревянных или железобетонных) при помощи изоляторов и арматуры. При выборе трассы воздушной линии электропередачи следует стремиться к тому, чтобы она была по возможности прямой.

По условиям механической прочности на ВЛ могут применяться алюминиевые провода марки А с площадью сечения не менее 16 мм² и сталеалюминевые провода марки АС с площадью сечения не менее 10 мм².

Электрические сети для наружного освещения (осветительные установки любых открытых пространств и наружных частей зданий и сооружений) могут выполняться голыми медными или алюминиевыми проводами с минимальным сечением 6 мм² или 16 мм² соответственно. Провода наружного освещения могут прокладываться на тех же опорах, что и провода ВЛ.

Электрические сети для внутреннего освещения (осветительные установки помещений зданий различного назначения) могут выполняться изолированными медными или алюминиевыми проводами с минимальным сечением 2,5 или 4 мм² соответственно.

Рекомендации для выбора той или иной схемы групповой линии не могут быть однозначными, так как в значительной степени зависят от протяженности, количества светильников, их расположения [22].

Для питания передвижных механизмов, применяемых в строительном производстве, при переменном трехфазном напряжении до 0,66 кВ используют трехжильные шланговые (переносные) кабели с резиновой изоляцией: повышенной гибкости с медными жилами или силовые гибкие с алюминиевыми жилами.

Для прокладки в земле применяются силовые бронированные кабели преимущественно с алюминиевыми жилами в алюминиевой оболочке.

Кабели следует прокладывать в земляной траншее глубиной 800 мм на подсыпку из просеянной земли. На трассе, где возможны механические повреждения кабелей, их защищают кирпичами или бетонными плитами. Кабели укладывают слегка волнистой линией (змейкой) для некоторого запаса в длине на растяжение при сдвигах почвы.

Наименьшее расстояние (по горизонтали) между силовым кабелем и подземными сетями водопровода, канализации, водостоков, кабелей связи принимается 0,5 м. Силовые кабели должны укладываться в трубах на всем протяжении сближения с сетями.

При выборе и проверке проводов или кабелей для временного электроснабжения строительной площадки используются различные методики [24]. В курсовом и дипломном проектах рекомендуется выбор сечений проводов и кабелей производить по следующим двум факторам: допустимому нагреву и допустимой потере напряжения. Из двух величин сечения, определенных по указанным факторам, выбирают большее, округляя его до ближайшего стандартного сечения. Причем для воздушных линий, как правило, решающим фактором оказывается допустимая потеря напряжения, а для переносных шланговых кабельных линий электропроводок и подземных кабельных линий небольшой протяженности определяющим фактором является допустимый нагрев.

Нагрев проводов вызывается прохождением по ним расчетного тока _р, который должен быть меньше предельно допустимого (_р  _доп).

Для трехфазной сети при равномерной нагрузке фаз расчетный ток _р определяется как

_р =

где U_н – номинальное линейное напряжение сети, кВ (принимается при 220 В U_н = 0,22, а при 380 В U_н = 0,38); S_P – расчетная полная мощность нагрузки трех фаз, кВА:

S_P = P_р / сos;

Отдав предпочтение материалу проводов (для ВЛ) или токопроводящих жил (для кабелей), по справочным данным выбирается соответствующее сечение провода или жилы кабеля с учетом того, чтобы допустимый ток на выбранное сечение был больше или равен расчетному. Допустимые значения _доп приведены в прил. 5, табл. 1–5.

Допустимые отклонения напряжения от номинального у различных электроприемников следующие: на зажимах электродвигателей не более  5 %; снижение напряжения у наиболее удаленных прожекторных установок должно быть не более 2,5 %, а у наиболее удаленных ламп светильников наружного освещения – не более 5 %.

3.3.6.3 Проектирование временного электроснабжения строительной площадки

1) Расчет количества прожекторов.

Типы прожекторов для наружного освещения стройплощадки и их количество принимают по подразд. 8.2. Расчет освещения строительной площадки сведен в табл. 2.6.18.

Таблица 2.6.18 - Расчет наружного освещения стройплощадки

Участки стройплощадки, вид работ	Площадь F, м2	Ен, лк	Р = 0,2 Енк, Вт/ м2		Р = рF, Вт	Учитываемая территория
Охранное освещение	9599	0,5	0,15		1440	Строительная площадка
Аварийное освещение	9599	3	0,9		8639	Участки бетонирования.
Общее равномерное освещение	673,76	2	0,6		404,3	строящийся объект
Бетонные и арматурные работы	673,76	30	9		6063,8	строящийся объект
Итого потребная мощность, Вт,				16547

Принимаем на строительной площадке прожекторы ПЗС-35 с лампами мощностью Р_л = 500 Вт, то общее количество прожекторов составит n = 16547/500×6 5,5шт. В целях перекрытия теневых зон, устанавливаем восемь прожекторов.

При расстановке и ориентации осветительных приборов на строительной площадке следует учитывать примерное количество прожекторов, обслуживающих отдельные участки. Для уменьшения количества осветительных приборов можно принять прожекторы большей мощности.

Расчет внутреннего освещения (k=1,2 для светильников с лампами накаливания)

Участки стройплощадки, вид работ	Пло- щадь F, м2	Ен, лк	Коэфф. использ-я, U=a×b/hпом× (a+b)	Свет-й поток, лм	Число ламп в свет-ке	Кол-во све-тиль- ников.	Потреб. мощ-ть, Вт	Учит-мая территория
Общее равномерное освещение	41,25	150	~0,6	1360	1	9	900	Прораб-я, мастер-я.
Общее равномерное освещение	264,4	50	~0,6	1360	1	20	2000	Гардер-е и прочие
Общее равномерное освещение	1,6	0	~0,2	1360	1	2	200	Туалеты
Итого общая мощность на внутреннее освещение:							3100

Расчет количества светильников производится по формуле:

N=(E_н×S×Kз)/(U×n×Фл),

где E_н - требуемая освещенность горизонтальной плоскости, лк; S - площадь помещения, м.кв.; Кз - коэффициент запаса; U - коэффициент использования осветительной установки; Фл - световой поток одной лампы, лм; n - число ламп в одном светильнике.

Для внутреннего освещения принимаем лампы накаливания c цоколем типа E27 мощностью 100 Вт. Световой поток данных ламп составляет 1360 лм.

3.3.6.4 Определение потребной электрической мощности строительной площадки и выбор питающего трансформатора

Следует определить количество и расположение приемников электроэнергии на строительной площадке. Все приемники электроэнергии, соответствующие объектам, показанным на строй­ген­плане, сведены в табл. 2.6.19.
