- защита оконных и дверных проемов, попадающих в опасную зону, специально предназначенными для этого предохранительными ограждениями;
- выселение людей из зданий, конструкции которых не обеспечивают безопасность людей при случайном падении на эти конструкции перемещаемых грузов;
- принятие технических решений, исключающих возникновение опасных факторов в местах нахождения людей.
Рис. 3.5 – Условное ограничение поворота крана.
3.3.2 Расчет площади складов
3.3.2.1 Общие положения
После того, как решен вопрос о числе кранов и расположении подкрановых путей или осей движения стреловых кранов, решается вопрос о расположении приобъектных складов конструкций, деталей, материалов, необходимых для строительства данного объекта, и других элементов строительного хозяйства.
Вся строительная площадка делится на 3 зоны:
- первая зона – все сборные элементы, поднимаемые краном;
- вторая зона – вне зоны действия монтажного крана, но возможно ближе к ней, располагаются навесы для хранения столярных изделий, сантехнического оборудования и прочих материалов и изделий;
- третья зона – мастерские, закрытые склады.
Открытые склады (первая зона) размещаются на строительной площадке в зоне действия монтажного крана с раскладкой сборных конструкций по типам и маркам, указанием точного места, отведенного под их складирование.
Площадки складирования должны быть ровными с небольшим уклоном (2–5°) для водоотвода. На не дренирующих грунтах, помимо планировки, делают подсыпку из щебня или песка толщиной 5–10 см, при необходимости производят поверхностное уплотнение.
Следует предусматривать устройство проходов, проездов. Проходы между штабелями устраивают шириной не менее 0,7–1,0 м и располагают через 20–30 м в поперечном направлении и не реже чем через два штабеля в продольном. Проезды между штабелями назначают не реже чем через 100 м шириной, диктуемой размерами транспортных средств и погрузоразгрузочных механизмов.
При размещении сборных элементов и материалов необходимо обеспечить наибольшую производительность работ крана за счет сокращения перемещений крана вдоль фронта работ и уменьшения углов поворота стрелы при подаче груза со склада (транспорта) к месту установки. Для этого одноименные конструкции, детали и материалы следует складывать с учетом захваток, равномерно или в нескольких местах по длине здания. Расположение изделий и конструкций должно соответствовать технологической последовательности монтажа.
При складировании тяжелые и массивные элементы 1 следует размещать ближе к крановым путям, а легкие 2 – дальше, укладывая в том же положении, в котором они находились при транспортировании. Недопустимо складировать в одном штабеле разнотипные элементы. Складирование конструкций, допускающих укладку горизонтальными рядами на деревянные прокладки, ведут в многоярусные штабеля. Расстояния между прокладками устанавливают из условия работы конструкций, а сами прокладки располагают строго по вертикали – одну над другой. Элементы конструкций должны складироваться так, чтобы исключить возникновение остаточных деформаций, а также застоев воды и загрязнения стыковых соединений. Высоту штабелей назначают из условий их устойчивости, техники безопасности, сохранности конструкций и строповки. Способы складирования, высота штабеля представлены на рис. 3.

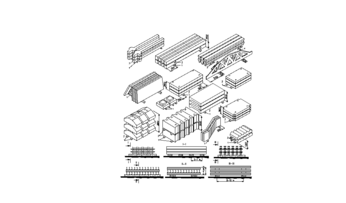

Рис. 3.6 – Способы складирования железобетонных конструкций на открытом складе: 1 – подкладки; 2 – прокладки; 3, 4 – кассеты.
3.3.2.2 Определение площади открытого склада
Площадь склада зависит от вида, способа хранения материалов и его количества. Открытые складские площадки предназначены для хранения материалов, не требующих защиты от атмосферных воздействий (бетонные и железобетонные конструкции, кирпич и т. п.).
Размер складской площадки определяется как сумма площадей складов, необходимых для хранения конструкций всех видов на определенный период строительства (подземная или надземная часть), с учетом их максимальной суточной потребности.
Максимальная суточная потребность в материальных ресурсах каждого вида определяется по формуле:
;
где
– количество материальных ресурсов каждого вида, необходимых для выполнения строительно-монтажных работ в течение всего расчетного периода;
- определяется по рабочим чертежам (спецификациям), сметам либо по другим нормативам, в натуральных показателях (м3 – для железобетонных конструкций, тыс. шт. – для кирпича и т. п.);
– величина расчетного периода, дни, в течение которого используется данный ресурс, определяется по календарному плану производства работ;
– коэффициент неравномерности поступления материальных ресурсов на склад (для железнодорожного транспорта – 1,1; для водного – 1,2; для автомобильного – 1,3–1,5);
– коэффициент неравномерности потребления, принимается 1,1–1,3.
Принятый (расчетный) запас материальных ресурсов каждого J-го вида на складе в натуральных показателях определяется по формуле:
;
где
– норма запаса материальных ресурсов определенного вида на складе, дни, принимается на захватку.
Общая площадь открытой складской площадки F определяется как сумма площадей складов для хранения отдельных видов материалов и конструкций:
.
Вычислив общую площадь складской площадки исходя из размеров материалов и конструкций, радиуса действия монтажного крана, назначают ширину склада.
Следует также указать места для складирования подмостей, лесов, поддонов для кирпича, места приема раствора и т.п.
В общем случае ширина склада должна быть не более полезного вылета стрелы, необходимого для монтажа данного объекта.
Площадь складов определяется по формуле:
;
где q – расчетная площадь склада на единицу измерения
Расчет площади приобъектного склада открытого типа приведен в табл. 3.6.1
Таблица 3.6.1 - Расчета площади склада открытого типа.
| Наименование материалов и изделий, ед. изм. | Продолжительность потребления | Коэффициенты | Потребность | Норма запаса | Расчетный запас | Расчетная площадь склада на единицу измерения | Площадь склада, м2 | |||
| поступления материалов | потребления материалов | общая на весь расчетный период | суточная | |||||||
|
|
|
|
|
| n |
| q |
| ||
| Арматура | 24 | 1,3 | 1,1 | 488,69 | 5,64 | 12 | 67,68 | 0,53 | 36,0 | |
| Опалубка | 25 | 1,3 | 1,1 | 3745,4 | 42,8 | 8 | 342,7 | 0,44 | 152 | |
| Бетон | 123 | 1,3 | 1,1 | 3116,36 | 25,34 | 24 | ||||
| Ступени железобетонные | 108 | 1,3 | 1,1 | 116 | 1,5 | 10 | 15 | 1,47 | 22 | |
| Конструкции стальные | 11 | 1,3 | 1,1 | 10,5 | 1,3 | 12 | 16,3 | 1,1 | 18 | |
| Блоки полистиролбетон-ные | 11 | 1,3 | 1,1 | 51,2 | 6,6 | 8 | 53,2 | 1,12 | 60,0 | |
| Листы ГВЛ | 75 | 1,3 | 1,1 | 11107,74 | 211,8 | 8 | 1694 | 0,013 | 22,0 | |
| Профиль из оцинкованной стали | 75 | 1,3 | 1,1 | 12,55 | 0,24 | 8 | 1,9 | 1,5 | 3,0 | |
| Блоки оконные и дверные | 18 | 1,3 | 1,1 | 2033 | 161,5 | 8 | 1292 | 0,018 | 24 | |
| Металлочерепица | 16 | 1,3 | 1,1 | 4,41 | 0,39 | 12 | 4,7 | 0,43 | 2,0 | |
| Материал рулонный, кровельный | 16 | 1,3 | 1,1 | 94,98 | 8,5 | 8 | 67,9 | 0,35 | 24 | |
| Линолеум | 18 | 1,3 | 1,1 | 3389,71 | 269,3 | 8 | 2154,3 | 0,009 | 19 | |
| Плитка керамическая | 18 | 1,3 | 1,1 | 1129,91 | 89,7 | 8 | 718,1 | 0,011 | 8 | |
При изображении открытого склада на чертеже необходимо показать детальную раскладку железобетонных элементов с указанием количества и марок конструкций в штабеле, поддонов с кирпичом. На стройгенплане также необходимо показать места хранения оснастки, приема бетона (раствора), площадки для разгрузки транспорта.
Расчет площади закрытых складов и навесов в составе ППР в курсовом проекте не выполняется.
