При наличии в полувагоне неправильно погруженных шпал разгрузку их следует производить поодиночке кранами с использованием тросовых стропов-удавок.

Разгрузка шпал из полувагона вручную запрещается.

Погрузка, разгрузка и переноска шпал и брусьев, пропитанных масляными антисептиками, должна производиться в спецодежде, спецобуви и рукавицах. Во время работы не следует касаться лица рукавицами или рукавами спецодежды. При необходимости переноски одиночных деревянных шпал и брусьев вручную следует применять специальные приспособления (шпалоноски) и рукавицы. Перед началом работ руководитель должен выдать работникам защитный крем, очищающую пасту для смазывания лица, рук, шеи и других открытых частей тела, а по окончании работ обеспечить возможность мытья теплой водой с мылом.

Грузоподъемные машины и механизмы (кроме машин на гусеничном ходу) при работах в пределах охранной зоны линий электропередачи на расстоянии более 50 м от электрифицированных железнодорожных путей должны быть заземлены на один из следующих заземлителей: на заземляющее устройство соседней железобетонной или металлической опоры ВЛ; на заземляющее устройство распределительной подстанции; на один из естественных заземлителей, соответствующих Правилам устройства электроустановок.

При отсутствии указанных заземлителей ближе 50 м допускается заземление грузоподъемных машин на два специальных заземлителя, забитых на глубину не менее 1 м с расстоянием между ними не менее 3 м.

Дополнительно к заземлителю допускается оборудование грузоподъемной машины (механизма) устройством защитного отключения.

При работе грузоподъемных машин и механизмов на резиновом ходу в охранной зоне контактной сети постоянного и переменного тока, проводов ДПР и воздушных линий электропередачи напряжением 6, 10, 35 кВ, расположенных на опорах контактной сети или самостоятельных опорах, заземление корпусов указанных машин и механизмов, в том числе и при наличии автономных источников электропитания, должно выполняться на рельсы, на которые заземлены опоры контактной сети, или к средней точке дросселей-трансформаторов.

При работе нескольких грузоподъемных машин в районе одной рельсовой цепи их заземление должно подключаться к одному месту рельсовой цепи.

Грузоподъемные машины и механизмы, питающиеся от внешней электрической сети, запрещается заземлять на среднюю точку дросселя-трансформатора и на рельсовые нити как на электрифицированных, так и на неэлектрифицированных железнодорожных путях.

При работах в охранной зоне воздушных линий электропередачи напряжением 6 - 35 кВ, вблизи распределительных подстанций напряжением 6 - 35 кВ заземление грузоподъемных машин и механизмов следует выполнять на контур заземления подстанции.

Грузоподъемные машины и механизмы на гусеничном ходу, работающие в охранной зоне контактной сети постоянного и переменного тока, а также проводов ДПР, должны заземляться через искровой промежуток с пробивным напряжением 1200 В на рельсы, на которые заземлены опоры контактной сети или к средней точке дросселей-трансформаторов.

Строительно-монтажные и погрузочно-разгрузочные работы в охранной зоне контактной сети и линий электропередачи следует производить под непосредственным руководством инженерно-технического работника, ответственного за безопасность производства работ, при наличии письменного разрешения на производство работ дистанции электроснабжения или организации - владельца линии и наряда-допуска.

Не допускается работа грузоподъемных машин при ветре, вызывающем отклонение на опасное расстояние свободных (без груза) тросов и канатов, с помощью которых поднимается груз.

При случайном (аварийном) соприкосновении рабочего органа или металлоконструкции грузоподъемной машины с проводом воздушной линии, находящейся под напряжением, или возникновении между ними электрического разряда запрещается до снятия напряжения с линии или отвода рабочего органа на безопасное расстояние прикасаться, стоя на земле, к машине, сходить с нее на землю или подниматься на нее, по возможности необходимо сообщить об этом поездному диспетчеру, энергодиспетчеру. В случае возгорания машины необходимо сойти с нее с соблюдением мер от попадания под шаговое напряжение (не держась за поручни или части машины, спрыгнуть на землю на обе ноги и удаляться от нее мелкими шагами, не превышающими длину стопы).

Запрещается отрывать краном груз, примерзший к земле, подтаскивать груз поворотом стрелы или крюком при косом натяжении каната, раскачивать или стремительно опускать груз для ударов, перемещать груз волоком, работать с неисправными или выведенными из строя приборами безопасности и тормозной системы, поднимать груз без проверки надежности строповки.

Запрещается поднимать, опускать и перемещать груз грузоподъемным краном, если имеется опасность задеть людей, находящихся в зоне работы грузоподъемного крана.

Запрещается освобождать защемленные грузом стропы, канаты или цепи, выравнивать поднимаемый краном груз собственной массой тела и поправлять стропы на весу, оттягивать (подтягивать) груз в поднятом положении и во время его подъема, перемещения и опускания без применения специальных оттяжек (канаты, крючья) соответствующей длины.

Запрещается проходить, стоять или работать под кранами или другими грузоподъемными машинами во время перемещения ими груза. При опускании груза запрещается устанавливать под него прокладки. Необходимые прокладки должны быть установлены заблаговременно. При отсутствии крановщика кабина крана должна быть заперта, а кран должен быть укреплен к подкрановому пути имеющимися на нем рельсовыми захватами.

При разгрузке материалов верхнего строения пути на перегоне необходимо соблюдать следующие требования:

при обочине земляного полотна достаточной ширины разрешается выгружать материалы на обочину с соблюдением габарита приближения строений и ограждением подоткосной части насыпи;

грузы (кроме балласта, выгружаемого для путевых работ) при высоте до 1200 мм должны находиться от наружной грани головки крайнего рельса не ближе 2,0 м, а при большей высоте не ближе 2,5 м;

при отсутствии обочины достаточной ширины допускается выгружать материалы на специальные подмости, расположенные на откосе насыпи с установкой ограждения площадки у подошвы насыпи.

Работникам запрещается располагаться на отдых у подошвы насыпи, на обочине которой находятся складированные материалы.

По окончании работ кран должен устанавливаться на место, предназначенное для стоянки, затормаживаться, крюк подниматься в верхнее положение. При этом стрела должна устанавливаться вдоль рельсового пути (в транспортное положение).

На дрезинах, оборудованных краном, приступать к погрузке и разгрузке грузов разрешается только после приведения в действие автоматического и вспомогательного тормоза дрезины.

Руководитель работ должен следить, чтобы машинист перед началом движения тележки, каретки с краном, а также перед началом грузовых операций крана предупредил об этом работников звуковым сигналом.

Перед пропуском поезда по смежному пути поднятый груз должен быть опущен и работа крана на дрезине прекращена.

При погрузке и разгрузке рельсов и стрелочных переводов с помощью крана на дрезине для удержания груза должны применяться гибкие чалочные приспособления.

Рельсы на дрезину следует укладывать между кабиной и бортом с каждой стороны в один ряд. Рельсы длиной 25 м следует грузить на дрезину с прицепленной к ней платформой с применением траверсы. Рельсы должны быть надежно закреплены, борта дрезины и платформы закрыты.

При погрузке и разгрузке шпал и брусьев краном на дрезине необходимо соблюдать следующие требования:

захватывать пакет так, чтобы исключить смещение и развал пакета;

поддерживать и направлять пакет специальными оттяжками, находясь от поднимаемого груза на расстоянии не ближе 2 м.

Пакеты шпал следует располагать на погрузочной площадке дрезины таким образом, чтобы обеспечивалась необходимая видимость машинисту при движении дрезины. Пакеты шпал должны быть надежно увязаны и закреплены на дрезине.

Передвижение дрезин с грузом на крюке крана при положении стрелы крана вдоль оси пути на горизонтальном прямолинейном участке пути допускается при скорости не более 5 км/ч и массе перемещаемого груза менее установленной грузовой характеристикой для выполнения работ без применения выносных опор.

6.5 Расчет грузоподъемности модернизированного мотовоза МПТ-4, при максимальном вылете стрелы

Расчет будет производиться аналитическим методом, так как грузоподъемность имеющейся крановой установки уже известна.

Характеристики крановой установки:

Грузоподъемность собранной стрелы – 5 т.

Минимальный вылет стрелы (стрела собрана) – 5 м.

Максимальный вылет стрелы (выдвинута секция) – 8,4 м.

Составляется схема характеристики грузоподъемности крановой установки от вылета стрелы:

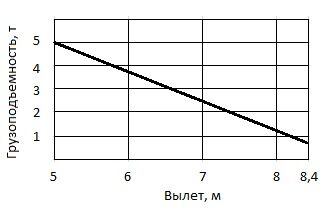

Рисунок 6.1 – Схема грузоподъемности крановой установки модернизированного мотовоза МПТ-4 от вылета стрелы

По схеме видно, что грузоподъемность крановой установки при максимальном вылете стрелы составляет примерно 0,8 т.
