Здание четырнадцатиэтажного жилого дома запроектировано с пространственным железобетонным каркасом с жесткими рамными узлами. Трехпролетные рамы по периметру здания приняты с жесткими узлами сопряжения колонн и ригелей; в уровне подвального этажа в угловых пролетах предусмотрены вертикальные связи. Средние рамы в обоих направлениях приняты с жесткими узлами сопряжения колонн и ригелей. Все колонны жестко оперты на фундаментную плиту.

Общая устойчивость здания обеспечивается рамами с жесткими узлами по периметру здания и жесткими дисками перекрытий.

Конструктивная схема здания приведена на рисунке 1.2.

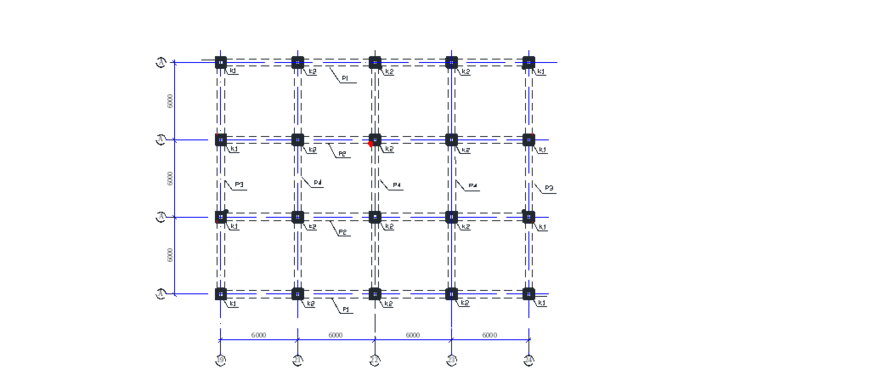

Рисунок 1.2 Конструктивная схема здания

1.1.6.2 Разработка планов этажей здания

На планы наносятся элементы конструктивной системы, определяются количество и размещение эвакуационных выходов, размеры проходов, расположение окон и дверей, их типы и размеры, уточняются размеры отдельных помещений и здания в целом, просчи­тываются площади помещений и заносятся в табл. 1.9. Планировочное решение здания должно быть увязано с модульной сеткой и разбивочными осями. Эскиз плана жилых помещений представлен на рисунке1.3.

Рисунок 1.3. План 2-13 этажей

1.1.6.3 Построение разрезов здания

Разрез здания выполняется на основе решения плана с учётом при­нятой конструктивной системы. Плоскость разреза проходит по наиболее характерным частям здания для полного представления его объёмно-планировочного и конструктивного решения. На разрезе показаны основные конструкции. В данной работе разрезы выполнены по осям Е,3. Эскиз разреза здания по оси Е представлен на рисунке 1.4.

1.1.6.4 Разработка фасадов здания

Архитектура фасадов жилого здания выявляет художественные и конструктивные достоинства здания, определяет его выразительность и цельность архитектурного образа. Поэтому при решении фасадов здания учтены ос­новные положения теории архитектурной композиции:

а) тектоника здания;

б) приёмы и средства архитектурной композиции;

в) принцип единства и соподчинённости.

Эскиз фасада здания в осях 1-5 представлен на рисунке 1.5.

Рисунок 1.4 Разрез

Рисунок 1.5 Эскиз фасада здания в осях 1-5

1.1.7 Генплан участка застройки

Раздел разрабатывался на основании [16].

При решении генплана участка определяем площадь застройки здания согласно его назначению и объемно - планировочным решениям, площадь земельного участка с выделением функциональных зон. Здание размещено на участке в соответствии с заданной градостроительной ситуацией и допускаемой ориентацией. При разработке генерального плана учтены требования к земельному участку.

Земельный участок для строительства выбран с учетом особенностей генерального плана населенного пункта, с учетом транспортных связей с основными районам населенного пункта.

Сложившаяся планировочная структура данного участка позволила вписать в нее проектное решение здания с выполнением всех нормативных требований: технологических, противопожарных, санитарных. Для этого предусмотрены свободные подъезды с устройством подходов и авто парковки.

Транспортной схемой автомобильных дорог и пешеходных проходов предусматривается возможность подъезда автотранспорта и доступа пешеходов к каждому входу здания.

Проектом предусмотрен полный набор необходимых элементов благоустройства и озеленения, ограждение и освещение по периметру территории.

Автомобильные проезды, автостоянки и пешеходные дорожки имеют асфальтовый тип покрытия , а также покрытие из тротуарной плитки. Бортовые камни и лотки наружного водостока – железобетонные.

Проектом предусмотрено сохранение существующих зеленых насаждений, не попадающих под площадь застройки, а также посадка новых. В качестве элементов озеленения предполагается использовать:

- партерные газоны из многолетних трав, цветники, хвойные деревья (тянь-шаньская ель, голубая ель), лиственные деревья и многолетние кустарники (декоративная колированная сирень). Для полива зеленых насаждений рабочим проектом будут предусмотрены поливочные краны.

На генплане также предусмотрен парковая зона отдыха, уличное кафе, детская площадка.

Технико-экономические показатели

1. Площадь отведенного участка:_______________ 811,1м²

2. Площадь застройки: _______________________ 500м²

3. Площадь дорожных покрытий: _______________ 74,8м²

4. Площадь озеленения: ________________________ 78,42м²

5.Общая площадь проектируемого здания:_______ 6500м²

1.2 Обоснование выбора конструктивных элементов

1.2.1 Фундаменты

Фундаменты – монолитная железобетонная плита из бетона класса В25. Стены подвала – монолитные железобетонные толщиной 30см из бетона класса В15. Узел фундамента на рисунке 1.6.

Достоинства монолитного фундамента:

1) высокие характеристики – в частности прочность и способность выдерживать большие нагрузки.

2)широкая область применения, которая обусловлена тем, что бетон позволяет придать фундаменту любую форму.

3) непотопляемый фундамент, который отлично подходит для рыхлых и подвижных грунтов.

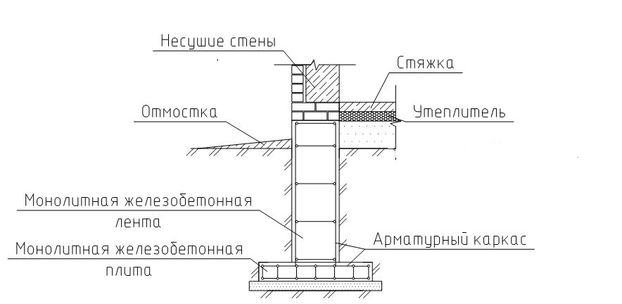

Рисунок 1.6 Фундамент

1.2.2 Наружные стены

Наружные стены – многослойной облегченной конструкции из керамзитобетонных блоков М35 размером 20х20х40см, армированных вертикальными каркасами, с утеплителем толщиной из минераловатных плит «ISOVER» плотностью 80кг/м³, с наружной облицовкой из полимерных листов с каменной крошкой типа «STENY» по каркасу из стальных оцинкованных С-образных профилей, с внутренней обшивкой из гипсокартонных листов.

Таблица 1.10 - Характеристики элементов стен (без утеплителя)

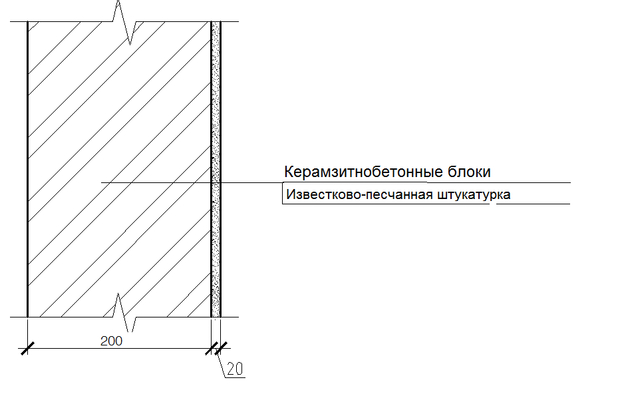

Рисунок 1.7 Конструкция наружной стены (без утеплителя)

1.2.2.1 Теплотехнический расчет ограждающих конструкций

Ограждающие конструкции здания по своим теплотехническим качествам должны обеспечивать в помещениях необходимый температурно-влажностный режим и ограничивать теплопотери здания в отопительный период года. Для этого общее сопротивление ограждения теплопередаче должно быть не менее требуемого R₀^тр, определяемое из санитарно-гигиенических условий и требований экономической эффективности.

Расчёт выполняется в соответствии с [9].

Расчет толщины утеплителя из условия энергосбережения:

(1.1)

где - базовое значение требуемого сопротивления теплопередаче ограждающей конструкции, м ·°С/Вт, следует принимать в зависимости от градусо-суток отопительного периода, (ГСОП), °С·сут/год, региона строительства и определять по [9,табл.3];
- коэффициент, учитывающий особенности региона строительства. В расчете по формуле (1.1) принимается равным 1.

Градусо-сутки отопительного периода (ГСОП):

Градусо-сутки отопительного периода, °С·сут/год, определяют по формуле

(1.2)
где ; t_в - средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, а при проектировании лечебно-профилактических, детских учреждений и домов-интернатов для престарелых не более 10 °С
t_от - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в [9,табл.3]:

ГСОП = [ 20 – ( -4,3 ) ] x 233 = 5661,9 ^ОС сут.

По [8,табл. 3]при ГСОП = 5661,9 ^ОС сут:

-для стен – R_о^тр = 3,34 м^{2 О}С / Вт;

-для покрытия – R_о^тр = 5,031 м^{2 О}С / Вт.

Сопротивление теплопередаче неоднородных

ограждающих конструкций определяют по формуле согласно [9, п. 2.6*]

(1.3)

где;  -толщина слоя, м;  - расчетный коэффициент теплопроводимости материала слоя, .

(1.6)

Требуемая толщина утеплителя:

;

принимаем толщину утеплителя стен d_у = 70мм.

Характеристики
