Эскизное проектирование
1.1.1 Технико-экономическая характеристика района строительства
Сахалин – самый большой остров РФ, площадь его составляет 76400 кв.км. Остров гористый, на долю равнин и низменностей приходится около четверти территории острова. Преимущественно осадочные породы участвуют в геологическом строение. На Сахалине имеются неогеновые образования, связанные с нефтью и углем
Для химической промышленности есть большие запасы сырья строительных материалов, имеются месторождения и рудопроявления золота, ртути, железа и других материалов. Климата Сахалинской области влажный и присутствуют сильные ветра.
Большая территория Сахалина засеяна лесами. Горная промышленность представлена нефтяными промыслами, шахтами и разрезами, выдающими каменный и бурый уголь, многочисленными разработками и карьерами естественных строительных материалов. Создана промышленность строительных материалов и современная стройиндустрия.
Город Южно-Сахалинск - располагается в южной части острова и является промышленным, административным и культурным центрам. Железнодорожными линиями и автострадами он связан с главными портами острова и южными частями западного и восточного побережий. Создание строительной базы является важнейшим этапом в развитие города. На острове производятся такие строительные материалы и конструкции как, крупные панели, железобетонные изделия, кирпич, продукция деревообрабатывающего комбината и завода строительных деталей обеспечивают его промышленное и гражданское строительство.
1.1.2 Климатические условия района строительства
Климатические характеристики района строительства, используемые для технических расчетов, приведены в таблице 1.1
Таблица 1.1 – Природно-климатические условия района строительства
| Наименование характеристики | Характеристика | Источник | |
| 1. Место строительства | Южно-Сахалинск | По заданию | |
| 2. Климатический район и подрайон строительства | I, I В | [7, прил.А, рис.А.1] | |
| 3. Зона влажности района строительства. | Влажная | [9, прил.В] | |
| 4. Расчетная зимняя температура наружного воздуха: средняя температура наиболее холодной пятидневки обеспеченностью 0,92, °С | -24 | [7, табл.3.1] | |
| 5. Повторяемость ветра, %, средняя скорость ветра, м/с, в январе по направлению румбов | С 74/4,8 CВ 4/5,3 В 1/5,6 ЮВ 2/4,4 Ю 4/2,6 ЮЗ 2/2,2 З 2/2,8 СЗ 11/3,7 | [7, прил.4] | |
|
| |||
| 6. Нормативная глубина промерзания грунта под оголенной поверхностью, в м. | 1,42 | [7, п.5.5.3] | |
| 7. Наличие вечномерзлого грунта | Нет | [7, прил.1, рис.2] | |
| 8. Ветровой район, нормативное значение ветрового давления, кПа (кг/м2) | V район 0,73 (73) | [8, п.11.1.4, табл.11.1, прил.Ж, карта 3] | |
| 9. Снеговой район, расчетный вес снегового покрова, кПа (кг/м2) | V район 4,5 (450) | [8, п.10.2, табл.10.1, прил.Ж, карта 1] | |
| 10. Сейсмичность района, баллы | 8 | [10, прил.Б] | |
| 11. Продолжительность периода со среднесуточными температурами воздуха ниже 0 0С, в сутках | 153 | [7, табл.3.1] | |
Продолжение таблицы 1.1
| Наименование характеристики | Характеристика | Источник | |
| 12. Средняя температура наружного воздуха, °С, Упругость водяных паров наружного воздуха, гПа (ен), по месяцам | Январь | -13,8/1,9 | [7, прил. 4] |
| Февраль | -12,3/2,0 | ||
| Март | -7/3,0 | ||
| Апрель | +1,2/5,2 | ||
| Май | +6,2/7,4 | ||
| Июнь | +10,8/10,8 | ||
| Июль | +15,5/15,2 | ||
| Август | +17,3/16,9 | ||
| Сентябрь | +13/12,6 | ||
| Октябрь | +6/7,6 | ||
| Ноябрь | -2,2/4,2 | ||
| Декабрь | -9,1/2,7 | ||
| 13. Продолжительность периода со среднесуточной температурой воздуха tн ниже или равной 8˚С, в сутках | 233 | [7, табл.3.1] | |
| 14. Средняя температура периода со среднесуточной температурой воздуха tн ниже или равной 8˚С, ˚С. | -4,3 | [7, табл.3.1] | |
-
Функциональная схема
Важнейшие требования к проектированию жилищ – обеспечение правильного соотношения площадей жилых и подсобных помещений и рациональное взаимное расположение помещений в соответствии с их функциональным назначением и взаимосвязью.
Квартира, представляющая собой сгруппированные в определённом порядке помещения, предназначенные для проживания в них одной семьи, состоит из жилых комнат, кухни, передней, ванны (или душа), уборной, встроенного шкафа.
Для жилого дома квартирного типа главными помещениями в квартире являются жилые комнаты, где члены семьи проводят часы досуга, отдыхают. Приготовление пищи осуществляется на кухне, она должна быть связана с жилыми комнатами непосредственно или через коридоры. Санузел и ванная являются неотъемлемыми помещениями квартиры. Они должны быть удобно связаны с жилыми комнатами. Не допускается размещение уборной и ванной (или душевой) непосредственно над жилыми комнатами и кухнями. Размещение уборной и ванной (или душевой) над кухней допускается в квартирах, расположенных в двух уровнях. Не допускается крепление приборов и трубопроводов непосредственно к межквартирным стенам и перегородкам, ограждающим жилые комнаты. Кроме этого могут быть предусмотрены кладовые. Основным связующим элементом квартиры является прихожая.

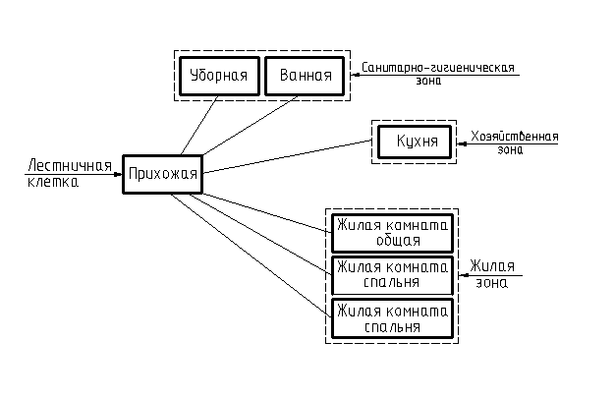

Рисунок 1.1 Функциональная схема трехкомнатной квартиры
Рисунок 1.2 Функциональная схема четырёхкомнотной квартиры
1.1.4 Требования, предъявляемые к зданиям
Жилые здания должны удовлетворять целому ряду требований, в том числе функциональным, техническим, архитектурно-художественным и экономическим. Удовлетворение указанных требований определяет целесообразность наиболее рациональных объемно-планировочных, конструктивных и архитектурно-композиционных решений.
Функциональные требования заключаются в том, чтобы жилое здание наиболее полно удовлетворяло своему назначению.
Технические требования состоят в обеспечении прочности, устойчивости и долговечности здания, в снижении пожарной и взрывоопасности, а также в возможности его возведения индустриальными методами.
Архитектурно-художественные требования заключаются в том, чтобы жилое здание имело привлекательный и выразительный архитектурный облик, удовлетворяющий художественно–эстетическим запросам человека.
Экономическими требованиями обеспечивается обоснованность минимально необходимых финансовых затрат на строительство и эксплуатацию проектируемого здания.
1.1.4.1 Санитарно-гигиенические требования
Санитарно-гигиенические требования разработаны на основании [6].
Физиологические потребности людей находят отражение в санитарно-гигиенических требованиях, в физических качествах жизненной среды жилища: температуре, влажности, чистоте воздуха, естественной освещённости, инсоляции, звукоизоляции от внешних шумов. Внутренняя среда жилища тесно связана с внешней окружающей средой, в связи с чем санитарно-гигиенические требования к жилищам находятся в прямой зависимости от природно-климатических и других местных условий.
Санитарно-гигиенические требования являются очень важным фактором, способствующим созданию нормальных условий жизни человека, которые заключаются в применении современных видов инженерного и санитарно-технического оборудования жилища (холодное и горячее водоснабжение, канализация, отопление, вентиляция, электричество и т.д.), создании необходимых условий для приготовления пищи, осуществлении ряда бытовых процессов, неизбежных в жизни человека (кухня, ванна, душ, уборная и т.д.).
Таблица 1.2 - Санитарно-гигиенические требования
| Наименование требований | Принятые характеристики (краткое описание с пояснениями) | Источник | |
| 1. Расчётная температура воздуха внутри помещения и кратность воздухообмена для основных помещений 1.1. Жилые комнаты 1.2. Кухня 1.3. Ванная 1.4. Уборная | Температура, tc, C | Кратность, м3/2 | [6] |
| 20 18 25 16 | ≤ 90 ≤25 50 | ||
| 2. Влажностный режим помещений | нормальная | [9, табл.1] | |
| 3. Возможная ориентация здания по сторонам света в зависимости от планировочной структуры здания и требования инсоляции помещений | При односторонней ориентации на сектор А не допускается ориентировать окна жилых помещений комнат во всех климатический условиях. При двухсторонней ориентации на сектор А допускается проектировать не более 1 комнаты в 2х- комнатной квартире и не более 2х- комнат в 3-4х- комнатной квартире. На 1 квартиру площадь участка, включая площадь застройки, не более 150 м2. продолжительность инсоляции должна быть не более 3 часа в сутки. | [6] | |
| 4. Требования к естественной освещённости помещений, предельные длины коридоров |
Ширина коридора в жилых зданиях должна быть не менее 1,4 м при длине | [6] | |
| 5. Глубина и ширина помещений, их соотношение, высота помещений, высота этажа | Длина помещений L В - ширина помещений. В:L Нэт- высота этажа; Нэт=2,8м Нп- высота помещения; Нп | [6] | |
Продолжение таблицы 1.2
| Наименование требований | Принятые характеристики (краткое описание с пояснениями) | Источник |
| 6. Требования к пространственному размещению жилых помещений по этажам (использование подвалов, цокольных этажей и т.п.) | Жилые помещения в подвальных и цокольных этажах размещать запрещается | [6] |
| 7. Нормы допустимого шума в основных помещениях и требования к Rw и Lnw (индекс звукоизоляции) перегородок, стен, перекрытий, дБ | Для межкомнатных перегородок Rw=43дБ Стены между квартирами Rw=52дБ Lnw=52дБ | [11, табл.2] |
1.1.4.2 Противопожарные требования и долговечность здания
