Таблица 1.11 - Характеристики элементов стен (с утеплителем)
| Наименование материала слоя | Толщина слоя, (м) | Средний объёмный вес (плотность) (кг/м3) | Коэффициент теплопроводности Вт/м·С |
| 1.Металлопластиковая панели 2. Утеплитель «ISOVER» 3. Керамзитобетонные блоки 4. Известково-песчаная штукатурка | 0,08 0,07 0,2 0,02 | 50 800 1600 | - 0,033 0,24 0,81 |

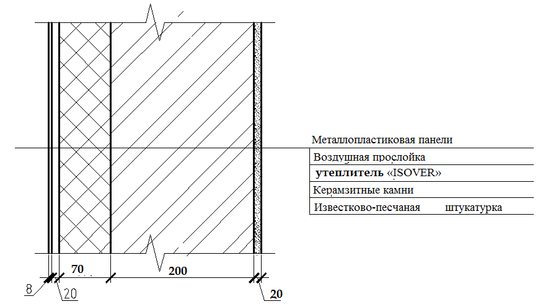

Рисунок 1.8 Конструкция наружной стены с утеплителем.
1.2.3 Перегородки
Перегородки предназначены для разделения объёма здания на этаже на отдельные помещения и должны обеспечивать звукоизоляцию между ними по [11, п. 9.15].
Перегородки выполнены из гипсовых пазогребневых плит полнотелых ВОЛМА толщиной 100 мм. Плиты на рисунке 1.8
Так режим эксплуатации здания влажный, то необходимо предусмотреть следующие мероприятия по влагозащите:
- тщательная герметизация всех стыков;
- покрытие всей поверхности перегородок масляной краской за два раза;
Рисунок 1.8 – Плита гипсовая пазогребневая полнотелая

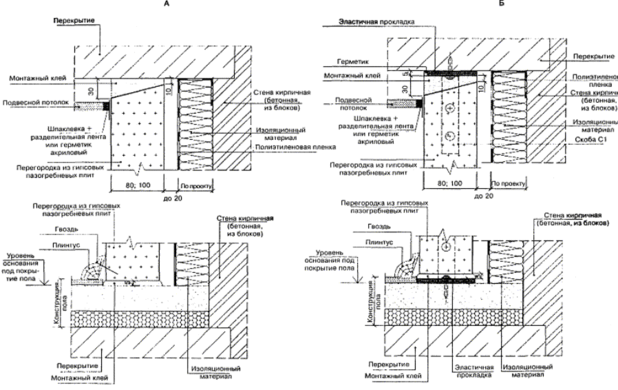

Рисунок 1.8.1- Конструктивные решения жесткого (А) и эластичного (Б) примыкания облицовки стен с ограждающими конструкциями.
-
Полы
Полы в помещениях принимаются в зависимости от их назначения и заданного материала.
Выбранные типы полов занесены в табл. 1.12.
Таблица 1.12 – Экспликация полов
| Наименование помещения | Тип пола | Схема пола | Данные элементов пола | Пло-щадь, м2 |
| Лестничная клетка | 1 |
| Бетон мозаичного состава В5 -20мм; Подстилающий слой из бетона класса В7.5 -40мм; Конструктивные элементы лестничного мaрша; | |
| Лифтовой холл | 2 |
| Бетон мозаичного состава В5-20мм; Подстилающий слой из бетона В7.5; Плиты фибролитовые на портландцементе класса В25 -150мм; Монолитная плита -100мм; | |
| Санузел | 3 |
| Керамическая плитка 10мм; Выравнивающий слой из цементно-песчаного раствора 50мм; Гидроизоляция (2 слоя) на горячем битуме; Плита перекрытия 140 мм. | |
| Кухня | 4 |
| Бизнес-линолеум 2мм; Нивелирующий раствор 4-6мм; Выравнивающий слой из цементно-песчаного раствора 50мм; Плита перекрытия 140 мм. | |
| Спальня | 5 |
| Ковролин синтетический 6мм; Прослойка из быстротвердеющей мастики на водостойких вяжущих; Выравнивающий слой из цементно-песчаного раствора 44мм; Плита перекрытия 140 мм. |
К деталям полов относятся примыкания их к стенам (перегородкам). Примыкание полов к стенам оформляются таким образом, чтобы оно обеспечивало независимую осадку пола и стены или перегородки.
Чтобы предотвратить передачу материального звука (от ходьбы, перемещения мебели) в смежные помещения, полы отделяют от стен и перегородок зазором в 1 – 2 см, перекрываемым профилированными рейками – плинтусами или галтелью. Крепятся они только к стене или к полу, это обеспечивает независимую осадку конструкций по отношению друг к другу.
1.2.5 Перекрытия.
Перекрытиями называют горизонтальные элементы здания, разделяющие внутренне пространство на этажи и воспринимающие статические и динамические нагрузки от людей и оборудования.
Перекрытие представлено из монолитного железобетонна. Они предназначены для перекрытий зданий с нетрадиционной по геометрии планировкой различного назначения с шагом несущих конструкций 6 м.
1.2.5.1 Теплотехнический расчет покрытия.
Теплотехнический расчет покрытия производится по методике, изложенной в [9] и приведенной в п. 1.2.2.1 для стенового ограждения. Расчетная схема конструкции представлена на рисунке 1.9, а характеристики отдельных её слоев – в таблице 1.12.

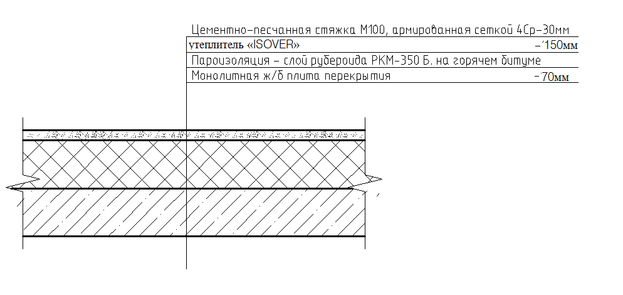

Рисунок 1.9 Сечение конструкции покрытия.
Таблица 1.13 – Характеристики слоев покрытия
| Наименование материала слоя | Толщина слоя, м | Средний объемный вес, кг/м3 | Коэффициент теплопроводности, Вт/м ·°С |
| 1. Цементно-песчаная стяжка | 0,03 | 1800 | 0,93 |
| 2. минераловатные плиты «ISOVER» | х | 50 | 0,033 |
| 3. Железобетонная плита | 0,07 | 2500 | 1,92 |
Требуемая толщина утеплителя:
;
принимаем толщину утеплителя в покрытии dу = 150мм.
1.2.6 Окна
В проекте применяем оконные блоки из поливинилхлоридных профилей по ГОСТ 30673 со стеклопакетами для зданий и сооружений различного назначения.
1.2.6.1 Определение конструкции окна из условия теплопередачи.
Окна должны надежно изолировать помещения от наружного шума и удовлетворять требованиям теплозащиты.
Из условия теплозащиты, определяем требуемое сопротивление теплопередаче окон
[9, табл. 1б] и по [9, прил. 6] выбирают число слоёв остекления (одинарное, двойное, тройное), с тем чтобы выполнялось условие
, (1.7)
где
– термическое сопротивление принятой конструкции оконного заполнения; – требуемое термическое сопротивление оконного заполнения из условия энергосбережения.
= 0,57 [9, табл.1б] в зависимости от Dd (Dd =5661,9)
По прил. 6 [9] из условия определяем конструкцию заполнения светового проёма. Принимаем конструкцию окна – трехкамерные профили коробок с двухкамерным стеклопакетом, с теплоотражающим покрытием 4М
-12-4М -12-Н4 в переплетах из ПВХ. =0,66 по ГОСТ 30674-99. Спецификация окон приведена в таблице 1.14.
Таблица 1.14. – Спецификация окон
| Марка поз. | Обозначение | Наименование | Размер проема, мм. | Кол. |
| ОК1 | Индивидуальное | Окно ОК-1 | 2000х1500 | 7 |
| ОК2 | Окно ОК-2 | 2000 х1500 | 3 | |
| ОК3 | Окно ОК-3 | 1700х4000 | 12 | |
| ОК4 | Окно ОК-4 | 1700х1500 | 12 | |
| ОК5 | Окно ОК-5 | 2300х1000 | 12 | |
| ОК6 | Окно ОК-6 | 2000х1250 | 8 | |
| ОК7 | Окно ОК-7 | 1700х1300 | 72 | |
| ОК8 | Окно ОК-8 | 500х500 | 3 |
1.2.7. Двери
Принимаем деревянные наружные и внутренние двери.
Спецификация дверей приведена в таблице 1.15.
Таблица 1.15. – Спецификация дверей
| Марка поз. | Обозначение | Наименование | Размер проема, мм | Кол. |
| 4 | ГОСТ 6629-88 | ДГ 21-10 | 1000х2070 | 8 |
| 5 | ДО 21-9 | 900х2070 | 63 | |
| 7 | ДГ 21-10 | 900х2070 | 48 | |
| 8 | ДГ 21-9 | 800х2070 | 24 | |
| 9 | ДО 21-9 | 800х2070 | 48 | |
| 1 | ГОСТ 24698-81 | ДН 24-15 В | 1500х2385 | 5 |
| 2 | ДН 24-13 А | 1200х2070 | 2 | |
| 3 | ДН 21-13 | 1200х2070 | 56 | |
| 6 | ДН 21-10 | 1000х2070 | 24 |
1.2.8 Лестницы
Сборные железобетонные ступени по стальным косоурам, оштукатуренным по сетке цементно-песчаным раствором толщиной 2см. Узел показан на рисунке 1.19.
