Деревянные элементы, указанные в проекте, окрашиваются масляной краской светло-коричневого цвета за два раза.

Двери покрыть бесцветным водостойким лаком.

Рамы окон металлопластиковые, белого цвета

Тротуар и площадки вдоль главных фасадов предусмотрены с покрытием из цветной тротуарной фигурной плитки.

Все перегородки и стены покрыты улучшенной силикатной окраской на высоту 2,7м, выше до потолка известковая окраска. Потолки во всех помещениях имеют известковую окраску. Поверхность стен санузлов, душевых и вокруг моек облицовываются глазурованной керамической плиткой на высоту 1700 мм.

Полы: в холлах и коридорах – ламинат. В санузлах, в медицинской комнате, в душевой – керамическая плитка 30Х30см. Во всех остальных помещениях – линолеум.

Конструкции здания проектируются со второй степенью огнестойкости. Здание оборудовано системой дымоудаления через вытяжные шахты с поэтажными клапанами. Шахта лифта оборудована системой подпора воздуха. Венткамеры устраиваются в отдельном помещении внутри здания. Открытие клапанов дымоудаления и включения вентиляторов предусматривается от пожарных извещателей, дистанционно – от пожарных кранов на каждом этаже. В офисных помещениях предусматривается пожарная сигнализация.

1.4.2 Построение разреза здания

Разрез здания выполняется на основе решения плана с учётом при­нятой конструктивной системы. Плоскость разреза должна проходить по наиболее характерным частям здания, для полного представления его объёмно-планировочного и конструктивного решения. Как правило, раз­рез выполняется по лестничной клетке или входу здания. На разрезе должны быть показаны основные конструкции. Разрез представлен на рис.1.7.

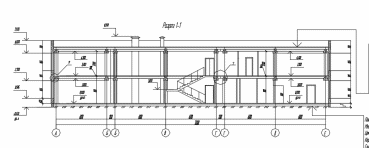

Рисунок 1.7 – Разрез здания

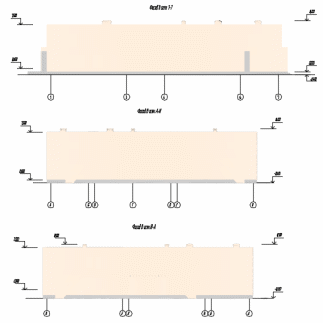

Рисунок 1.8 – Разрез здания

1.4.3 Разработка фасада здания

Разработка архитектурного решения фасада здания (рис. 1.9) - завершающая и очень важная часть эскизного проектирования. Архитектура фасада выявляет художественные и конструктивные достоинства и недостатки здания, определяет его выразительность и цельность архитектурного образа. Поэтому при решении фасадов здания учтены ос­новные положения теории архитектурной композиции:

а) тектоника здания;

б) приёмы и средства архитектурной композиции;

в) принцип единства и соподчинённости.

Рисунок 1.9 – Фасад здания

1.5 Генеральный план участка застройки

Генеральный план детского сада в г. Комсомольск-на-Амуре разработан в соответствии с требованиями действующей нормативной документации в строительстве.

Участок, строительства детского сада, расположен по улице Советской, 28 г. Комсомольск-на-Амуре. Участок расположен вблизи дороги, обеспечивающей хорошую транспортную связь возводимого объекта с инфраструктурой города. Рельеф поверхности участка ровный с незначительным общим уклоном в восточном направлении. Зеленые насаждения отсутствуют. Рядом с участком, с северной стороны проходят сети инженерных коммуникаций: водопровод, канализация, слаботочные и электрические сети. Участок ограничен с севера – ул. Минская, с запада – ул. Новая, с южной стороны – ул. Советская, с востока – не застроенная территория соседнего участка, на которой имеются зеленые насаждения в виде хвойных деревьев. Сейсмичность участка согласно [3] - 6 баллов.

Проект разрабатывается на основании задания на проектирование.

Проект разрабатывается на площади 4930 м2. Площадка характеризуется следующими геолого-климатическими показателям: средняя максимальная температура самого жаркого месяца + 24.6⁰, среднегодовая температура +8⁰, в течение года выпадает в среднем 620 мм. осадков, с преобладанием их в теплый период; средняя месячная относительная влажность воздуха в 15 ч. Наиболее холодного месяца 53 %, преобладающее направление ветра южное, средняя скорость ветра за период со средней суточной температурой воздуха ≤ 8⁰ С 2.3 м/с.

Данный проект выполняется в увязке со сложившейся планировкой вокруг. Для обеспечения нормальных санитарно-гигиенических и эстетических условий вся территория благоустраивается и озеленяется. В пределах отведенного участка высаживается улучшенный газон. Для временной парковки автотранспорта используется автостоянка, на 10 маш./мест, которая расположена по ул. Советской. Одно машино-место парковки представляет собой площадку размером 6х3 м. Сбор мусора осуществляется в мусоросборные контейнеры находящиеся на хоздворе, который расположен с тыльной стороны возводимого здания. Хоздвор также используется для снабжения учреждения продовольствием. Покрытие проездов принято однослойное асфальтобетонное, пешеходные дорожки и площадка перед главным входом имеют плиточное покрытие. Вдоль асфальтобетонного покрытия предусмотрена установка бортового камня БР 100.30.15, вдоль плиточного - БР100.20.8 ГОСТ 6665-91. Существующие отметки по площадке проектирования максимально сохранены. Отвод поверхностных вод осуществляется от здания по твердым покрытиям с последующим сбросом на существующие покрытия.

1. 6 Основные технико-экономические показатели

1) по зданию

Общая площадь здания – 1432,8 м²,

Полезная площадь – 1212 м²,

Расчетная площадь – 1007,3 м²,

Строительный объем – 6143 м³,

2) по участку

Площадь участка – 0,49 га;

Площадь застройки – 772,8 м²;

Площадь покрытия – 706,7 м²;

Площадь озеленения – 836 м²;

Процент застройки – 25 %;

Процент озеленения – 41,2 %.

1.7 Обоснование выбора конструктивных элементов здания.

На основе эскизов приняли принципиальное решение элементов и конструкций здания. На данной стадии выполняется обоснование, уточнение размеров и разработка отдельных деталей конструкций.

1.7.1 Фундаменты

Фундамент здания стаканного типа сборный железобетонный под каждую отдельно стоящую колонну. Фундамент армируется сетками из отдельных стержней с фиксирующими каркасами.

Согласно инженерно-геологическим изысканиям строительной площадки и конструктивной схемы здания под колонны приняты столбчатые железобетонные фундаменты под диафрагмы и шахту лифта - монолитные железобетонные.

Глубина заложения фундамента определена исходя из наличия подземного этажа, с учетом природно-климатических и гидрогеологических характеристик участка, величины и характера нагрузок.

Глубина заложения фундамента определяется по формуле;

Н_з=Н_пр*m_t (1.1)

где Н_пр – глубина промерзания грунта под оголённой поверхностью;

m_t – коэффициент влияния теплового режима здания.

Н_з=2,56*0,9= 2,31 м.

Отметка подошвы фундамента;

Н_з+Н_ур.з=2,31+0,3=2,61м.

С учетом конструктивных требований принимаем глубину заложения фундамента 2,7 м.

1.7.3 Ригели.

В проектируемом здание приняты сборные железобетонные двуполочные ригели серии 1.020.1 – 2с для двустороннего опирания плит перекрытия. Ригели располагаются вдоль и поперек здания. Пространственная жесткость обеспечивается по рамной схеме. Вертикальные связи не применяются.

Поперечное сечение ригелей принято тавровое с высотой сечения – 450 мм.

Рисунок 1.10 Схема ригеля.

1.7.4 Колонны.

В данном проекте применяются сборные железобетонные колонны с сечением 400х400 мм, что обусловлено этажностью здания и нагрузками. Колонны принимаются бесстыковые (на всю высоту здания), для зданий с высотой этажа 3,3 м, серии 1.020.1 – 2с.

1.7.5. Перекрытия.

В проектируемом здание приняты круглопустотные плиты перекрытия, изготовленные из тяжелого бетона класса В20. Согласно конструктивной схеме здания перекрытия принимаются двух видов: шириной 1200 мм и 1500мм. Расчетный пролет плиты перекрытия при опирании на полки ригелей составляет 5570 мм. Спецификация плит перекрытия представлена в таблице 1.7

Табл.1.7 Спецификация плит перекрытия.

Рисунок 1.11 Схема опирания плиты перекрытия

1.7.6. Лестницы.

В проекте принята лестничная клетка для посетителей и персонала со сборными железобетонными маршами, серии 1.050.1 -2. Для эвакуации посетителей и персонала проектом предусмотрены металлические наружные лестницы, расположенные с торцов здания.

Рисунок 1.12 Лестница со сборными железобетонными маршами.

1.7.7 Окна.

В качестве светопрозрачных ограждающих конструкций в проекте приняты окна из пластиковых профилей КВЕ из поливинилхлорида со стальным армированием с двойным остеклением.

Спецификация окон приведена в таблице 1.8

Табл. 1.8 Спецификация окон.

1.7.8 Полы.

Основанием для полов служат междуэтажные плиты перекрытия, воспринимающие нагрузки, действующие на пол. В проекте представлены три вида полов. В холлах и коридорах укладывается ламинат, в медицинских помещениях, сан. узлах, душевой и на лестничных клетках – керамическая плитка 30х30, во всех остальных помещениях – линолеум на теплоизолирующей основе по ГОСТ 18108-80. Экспликация полов приведена в табл. 1.9.

Табл. 1.9 Спецификация полов.

1.7.9. Наружные стены.

В проекте приняты наружные стены из теплоэффективных блоков толщиной 320 мм. На внутренней и наружной поверхности стены нанесен фактурный слой из цементно-песчаного раствора, с толщиной для внутреннего слоя – 0,015 м, а для наружного – 0,02 м. Также в проекте предусмотрены диафрагмы жесткости по серии 1.020.1, обеспечивающие пространственную жесткость здания. Соединение диафрагм с каркасом обеспечивается путем сварки элементов по закладным деталям.

Рисунок 1.13 Схема наружной стены.
