6.1 Определение приведенного сопротивления теплопередаче ограждающих конструкций на основе расчета температурных полей.

Расчет температурных полей в стыке панели производим на персональном компьютере (ПК) с помощью программы THERM 5.

Конструкция панели изображена на рис.1. Она состоит из пенобетонной плиты с коэффициентом теплопроводности 0,15 Вт/(м×°С); внутренний и наружный фактурный слой из цементно-песчаного раствора, с толщиной для внутреннего слоя – 0,015 м, а для наружного: - 0,02 м, с коэффициентом теплопроводности для каждого 0,93 Вт/(м×°С); В расчете приняты следующие условия на сторонах ограждения:

снаружи - t_ext=-26 °С и a_e=23 Вт/(м²×°С);

внутри - t_int=22 °С и a_i= 8,7 Вт/(м²×°С).

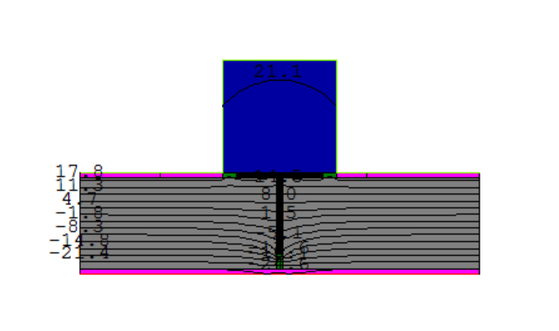

Изотермы.

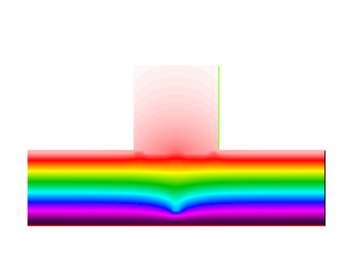

Цветовое распределение.

Рис.1 – Конструкция стеновой панели.

Конструкция панели совмещенной кровли изображена на рисунке 2. Она состоит из железобетонной круглопустотной плиты перекрытия толщиной 120 мм, коэффициентом теплопроводности - 2,04 Вт/м²С^о, засыпки из керамзитового гравия для уклона толщиной – 150 мм, коэффициентом теплопроводности - 0,12 Вт/м²С^о, ячеистого бетона (пенобетона) толщиной 120 мм, коэффициентом теплопроводности - 0,15 Вт/м²С^о, выравнивающей стяжки из цементно-песчаного раствора толщиной – 15 мм, коэффициентом теплопроводности - 0,93 Вт/м²С^о и гидроизоляционного ковра из двух слоев рубероида на битумной мастике, с коэффициентом теплопроводности - 0,17 Вт/м²С^о.

В расчете приняты следующие условия на сторонах ограждения:

снаружи - t_ext= -26 °С и a_e=23 Вт/(м²×°С);

внутри - t_int= 22 °С и a_i= 8,7 Вт/(м²×°С).

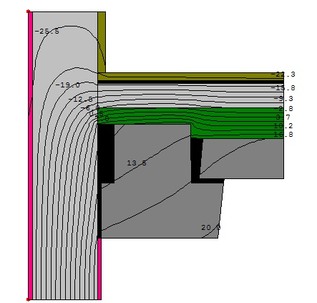

Изотермы.

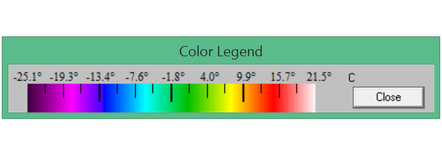

Цветовое распределение.

Рис.2 Конструкция панели совмещенной кровли.

6.2 Расчет теплоэнергетических параметров.

Расчет теплоэнергетических параметров производим согласно СП 50.13330.2012

Геометрические показатели

1. Общая площадь наружных ограждающих конструкций здания А_e^sum устанавливается по внутренним размерам «в свету» (расстояния между внутренними поверхностями наружных ограждающих конструкций, противостоящих друг другу).

Площадь стен, включающих окна, балконные и входные двери в здание, витражи, А_w+F+ed, м², определяется по формуле:

А_w+F+ed=p_stH_{h (1.)}

где р_st - длина периметра внутренней поверхности наружных стен этажа, м;

H_h - высота отапливаемого объема здания, м.

А_w+F+ed=136×7,5=1020 м².

Площадь наружных стен А_w, м², определяется по формуле:

A_w=А_w+F+ed-A_F, _(2.)

где А_F - площадь окон, определяется как сумма площадей всех оконных проемов.

окна А_F= 80,18 м² ,

Тогда А_w=1020-80,18=939,82 м²

Площадь перекрытия (совмещенное) А_c, м², и площадь перекрытий не отапливаемых подвалов или подполий А_f, м², равны площади этажа A_st

A_c=A_f=A_st=546,7 м².

Общая площадь наружных ограждающих конструкций A_e^sum определяется по формуле:

A_e^sum= А_w+F+ed+А_c+A_f=1020 + 546,7 + 546,7 = 2113,4 м².

2. Площадь отапливаемых помещений А_h , определяются по проекту

A_h=1202,2 м²

3. Отапливаемый объем здания V_h, м³, вычисляется как произведение площади этажа А_st, м² (площади, ограниченной внутренними поверхностями наружных стен) на высоту H_h, м, этого объема, представляющую собой расстояние от пола первого этажа до потолка последнего этажа

V_h=А_st×H_h=601,1×7,5=3738,84 м³. _(3.)

4. Показатели объемно-планировочного решения здания определяются по формулам:

коэффициент остекленности фасадов здания р

р=А_F/А_w+F+ed=80,18/ 1020=0,078£р_req=0,18; _(4.)

показатель компактности здания k_e^des

k_e^des=A_e^sum/V_h= 2113,4/3738,84=0,56<k_e^reg=0,61. _(5.)

Теплотехнические показатели

1. Согласно СП 50.13330.2012 (п. 5.1) приведенное сопротивление теплопередаче наружных ограждений R₀^r, м²×°С/Вт, должно приниматься не ниже требуемых значений R₀^req, которые устанавливаются в зависимости от градусо-суток отопительного периода. Для D_d=6545 °С×сут требуемое сопротивление теплопередаче равно для:

стен R_w^req=2,32 м²×°С/Вт;

окон R_F^req=0,61 м²×°С/Вт;

перекрытий R_c^req = 5,465 м²×°С/Вт.

2. Приведенный трансмиссионный коэффициент теплопередачи здания К_m^tr, Вт/(м²×°С), определяется по формуле:

_(6.)

где b - коэффициент, учитывающий дополнительные теплопотери, связанные с ориентацией ограждений по сторонам горизонта, с ограждениями угловых помещений, с поступлением холодного воздуха через входы в здание: для прочих зданий b=1,1;

А_w, А_F, А_ed, А_c, А_f - площади соответственно стен, заполнений светопроемов (окон), наружных дверей, покрытий, цокольных перекрытий, полов по грунту, м²;

, , , , - приведенные сопротивления теплопередаче соответственно стен, заполнений светопроемов (окон), наружных дверей и ворот, покрытий (чердачных перекрытий), цокольных перекрытий, м²×°С/Вт,

n - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции по отношению к наружному воздуху коэффициент n рекомендуется вычислять по формуле:

_(7.)

К_m^tr=1,1(939,82/2,32+80,18/0,61+0,2 х546,7/5,465)/2113,4= 0,29 Вт/(м²×°С).

3. Воздухопроницаемость наружных ограждений G_m, кг(м²×ч), принимается согласно СП 50.13330.2012 (табл.12). Согласно этой таблице воздухопроницаемость стен, покрытий, перекрытий чердаков и подвалов G_m^w=G_m^c=G_m^f=0,5 кг(м²×ч), окон в деревянных переплетах и балконных дверей G_m^F=6 кг(м²×ч).

4. Приведенный (условный) инфильтрационный коэффициент теплопередачи здания К_m^inf, Вт/(м²×°С), определяется по формуле:

К_m^inf=0,28 c n_a b_v V_h r_a^ht k/A_e^sum, _(8.)

с - удельная теплоемкость воздуха, равная 1 кДж/(кг×°С);

n_a - средняя кратность воздухообмена здания за отопительный период, ч^-1.

В общественных зданиях, функционирующих некруглосуточно, среднесуточная кратность воздухообмена определяется по формуле

n_a=[z_wn_a^req+(24-z_w)0,5]/24 = (12х0,5+(24-12)0,5)/24 = 0,5 ч^-1 _(9.)

где z_w - продолжительность рабочего времени в учреждении, ч;

n_a^req - кратность воздухообмена в рабочее время, ч^-1, согласно 7  для учебных заведений, поликлиник и других учреждений, функционирующих в рабочем режиме неполные сутки, 0,5 ч^-1 в нерабочее время;

b_v - коэффициент снижения объема воздуха в здании, учитывающий долю внутренних ограждающих конструкций. При отсутствии данных принимать b_v=0,85;

r_a^ht - средняя плотность наружного воздуха за отопительный период, кг/м³,

r_a^ht=353/(273-t_ext^av) = 353/(273+9,5) = 1,24 кг/м³ _(10.)

t_ext^av - средняя температура наружного воздуха за отопительный период, °С, принимаемая по СНиП 23-01;

k - коэффициент учета влияния встречного теплового потока в конструкциях, равный 0,7 для стыков панелей стен и окон с тройными переплетами и 1,0 - для одинарных окон, окон и балконных дверей со спаренными переплетами и открытых проемов;

К_m^inf=0,28×1×0,5×0,85×3738,84×1,24×1/2113,4=0,261 Вт/(м²×°С).

5. Общий коэффициент теплопередачи здания К_m, Вт/(м²×°С), определяется по формуле:

К_m=К_m^tr+K_m^inf, _(11.)

К_m^tr – приведенный трансмиссионный коэффициент теплопередачи здания, Вт/(м²×°С),

К_m^inf – приведенный инфильтрационный (условный) коэффициент теплопередачи здания, Вт/(м²×°С)

К_m=0,29+0,261= 0,551 Вт/(м²×°С).

Теплоэнергетические показатели

1. Общие теплопотери через ограждающую оболочку здания за отопительный период Q_h, МДж, определяются по формуле:

Q_h=0,0864 K_m D_d A_e^sum; _(12.)

D_d - количество градусо-суток отопительного периода, определяемое по формуле, °С×сут.

_(13.)

Q_h=0,0864×0,551×6545×2113,4= 658501,4 МДж.

2. Удельные бытовые тепловыделения q_int, Вт/м², следует устанавливать исходя из расчетного удельного электро- и газопотребления здания, но не менее 10 Вт/м². В нашем случае принято 10 Вт/м².

3. Бытовые теплопоступления в здание за отопительный период Q_int, МДж, определяются по формуле:

Q_int= 0,0864 q_int z_ht A_l, _(14.)

q_int - величина бытовых тепловыделений на 1 м² площади жилых помещений и кухонь жилого здания или полезной площади общественного и административного здания, Вт/м², принимаемая по расчету, но не менее 10 Вт/м² для жилых зданий; для общественных и административных зданий бытовые тепловыделения учитываются по проектному числу людей (90 Вт/чел.), освещения (по установочной мощности) и оргтехники (10 Вт/м²) с учетом рабочих часов в сутках;

А_l - для общественных и административных зданий - полезная площадь здания, м², определяемая как сумма площадей всех помещений, а также балконов и антресолей в залах, фойе и т.п., за исключением лестничных клеток, лифтовых шахт, внутренних открытых лестниц и пандусов;

Q_int=0,0864×10×238×1202,2= 247210,79 МДж.

4. Теплопоступления в здание от солнечной радиации за отопительный период Q_s, МДж, определяются по формуле:

Q_s=t_Fk_F(A_F1I₁+ A_F2I₂)+t_scy k_scy A_scy I_hor, _(15.)

Q_s=0,75×0,85×(100,56×347+22,68×347) = 27262,23 МДж.

5. Потребность в тепловой энергии на отопление здания за отопительный период Q_h^y, МДж, определяется по формуле:

Q_h^y=[Q_h-(Q_int+Q_s)vz]b_h; _(4.16.)

Q_h^y=[658501,4-(247210,79+27262,23)0,8×0,9]1,13= 520795,33 МДж.

6. Удельный расход тепловой энергии на отопление здания q_h^des, кДж/(м²×°С×сут), определяется по формуле

q_h^des=Q_h^y10³/(A_h×D_d)= 520795,33×10³/(1202,2 × 6545)= 66 кДж/(м²×°С×сут).
