Грозозащитный трос состоит из 19 стальных оцинкованных проволок диаметром 1,6 мм. Вокруг центральной проволоки выполнено 2 повива в противоположную сторону, чтобы избежать раскручивания проволок (рис.2.1).

Рисунок2.1 - Конструктивное исполнение

грозозащитного троса ТК-35

Физико-механические характеристики грозозащитного троса ТК-35, согласно [5], приведены в таблице 2.2:

Таблица 2.2 – Физико-механические характеристики троса ТК-35

3. ВЫБОР ТИПА ОПОР.

На ВЛ 35 кВ Озерный – Хатыстыр типы опор определяются с учётом марки подвешиваемых проводов, количества монтируемых цепей, напряжением ЛЭП, номенклатуры изготовляемых опор, условий прохождения трассы и климатических условий.

В качестве анкерно-угловых опор предлагается использовать унифицированные решётчатые опоры, в связи со значительным утяжелением фундаментов под анкерно-угловые опоры. В качестве промежуточной опоры предлагается использовать промежуточную свободностоящую опору П35-1Т

Расшифровка условного обозначения опор: П - промежуточная, А - анкерная; У - угловая, ПП - промежуточная переходная; 35 - класс напряжения ВЛ; 1 - одноцепная; Т - тросостойка

Таблица 3.1 – Характеристики опоры П35-1Т

Таблица 3.2 – Характеристики анкерной опоры У35-1Т+5

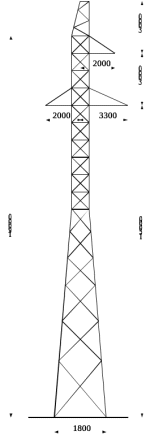

Рисунок 3.1 – Эскиз промежуточной опоры П35-1Т

В качестве анкерно-угловых опор приняты одноцепные унифицированные решётчатые опоры У35-1Т+5.

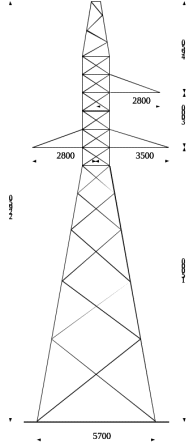

Рисунок 3.2 – Эскиз анкерно-угловой

опоры У35-1Т+5

4. ВЫБОР КОЛИЧЕСТВА ИЗОЛЯТОРОВ В ГИРЛЯНДЕ

Исходными данными для выбора изоляторов при проектировании являются:

1) напряжение воздушной линии;

2) район прохождения трассы линии (особое внимание уделяют высоте над уровнем моря, наличию или отсутствию участков с загрязненной атмосферой);

3) материал и тип опор;

4) нормативные механические нагрузки на изоляторы.

Для ВЛ напряжением 35 кВ и выше предпочтение отдается подвесным изоляторам [1]. К установке принимаем подвесные тарельчатые изоляторы, выполненные из стекла.

Крепление проводов к подвесным изоляторам производится при по­мощи поддерживающих или натяжных зажимов. Подвесные изоляторы комплектуются в гирлянды с помощью линейной сцепной арматуры.

Таким образом, учитывая что трасса ВЛ 35 кВ на значительном протяжении проходит в условиях сложных для эксплуатации произведем выбор изолятора марки ПС-40, который применяется на ВЛЭП напряжением 6-35кВ, при нагрузках не превышающих нормированную 40 кН. Внешний вид и конструкция изолятора показаны на рис.4.1.

1 ‒ тело изолятора (тарелка, изолирующая деталь);

2 – чугунная шапка;

3 – стальной стержень;

4 - цементная связка (замазка);

5 - компенсирующая прокладка;

6 - замок

Рисунок.4.1 - Подвесной стеклянный тарельчатый изолятор ПС‒40

Технические характеристики выбранных изоляторов занесены в табл. 4.1.

Таблица 4.1. -Технические характеристики изоляторов ПС‒40

Тип	Нормиру-емая мех. разрушаю-щая сила при изгибе, кН, не менее	Длина пути утечки, мм	Напряжение, кВ, не менее				Масса, кг, не более
			Пробивное в изоляционной среде	Выдерживаемое ипульсное	Выдерживаемое частотой 50 Гц
					В сухом состоянии	Под дождем
ПС‒40	40	185	70/70	70	50	30		1,7

Расчет количества изоляторов в гирлянде производится согласно методике, изложенной в [5]

Длина пути утечки (см) изоляторов и изоляционных конструкций из стекла и фарфора должна определяться по формуле

(4.1)

где ‒ удельная эффективная длина пути утечки по табл. 1.9.1 [1], см/кВ, для напряжения 35 кВ примем см/кВ; ‒ наибольшее рабочее междуфазное напряжение, кВ (по ГОСТ 721), кВ; ‒ коэффициент использования длины пути утечки (1.9.44‒1.9.53) [2].

Коэффициенты использования изоляционных конструкций, состав-ленных из однотипных изоляторов, следует определять как

, (4.2)

где - коэффициент использования изолятора; - коэффициент использования составной конструкции с параллельными или последовательно-параллельными ветвями.

Так как изолятор ПС-40 является подвесным тарельчатым изолятором со слабо развитой нижней поверхностью изоляционной детали, то коэффициент использования данного изолятора следует определять по табл. 1.9.20 [2], предварительно определив отношение длины пути утечки изолятора L_И к диаметру его тарелки D:

.

Коэффициенты использования k_к одноцепных гирлянд и одиночных опорных колонок, составленных из однотипных изоляторов, следует принимать равными 1,0. [3]

Следовательно, коэффициент использования длины пути утечки будет равен:

.

Длина пути утечки после подстановки в формулу (4.1) всех данных равна:

см

Количество изоляторов в гирлянде должно составлять:

шт.

Полученное значение округляется до пяти и увеличивается на один. Таким образом, число изоляторов в поддерживающей гирлянде составит шесть штук.

Для натяжной гирлянды выбирается аналогичный изолятор ПС-40. Число изоляторов в натяжной гирлянде принимается на один больше, чем в поддерживающей гирлянде, т.е. семь штук [1].

5. РАССТАНОВКА ОПОР ПО ПРОФИЛЮ ТРАССЫ

Расстановка опор – наиболее ответственный этап для проектирования линии. После расстановки опор определяются окончательное число и тип опор, количество изоляторов, линейной аппаратуры и др.

Размещение опор производят по продольному профилю трассы ВЛ исходя из принятого в конкретном случае расчетного пролета . Его значение определяется типом опорных конструкций, климатическими условиями района, нормируемыми расстояниями от проводов ВЛ до поверхности земли при наибольшем их провесе.

В общем случае при выборе можно соблюдать соотношение:

, (5.1)

где – максимальная стрела провеса провода, м; – активная высота опор (высота подвески нижнего провода), м; С – нормированное расстояние провод-земля, м; 0,4 – запас в габарите на возможные неточности в графическом построении и отклонении при монтаже, м.

Для ненаселенной местности наименьшее расстояние от проводов ВЛ 35 кВ до поверхности земли С = 6 м.[1].

Выполним расчет по формуле (3.1):

;

м.

Для расстановки опор применяют два метода: графоаналитический и графический. Графический метод применяют при размещении опор ВЛ, имеющих значительную протяженность с небольшим количеством пересекаемых сооружений в ненаселенной местности.

Расстановка опор графическим методом производится по специально рассчитанному шаблону, представляющего собой кривые (параболы), соответствующие по своим параметрам кривой максимального провисания провода и еще двум кривым, расположенными одна под другой с определенным сдвигом вдоль вертикальной оси. Интервалы сдвига определяются нормируемыми расстояниями от провода до поверхности земли и активной высотой опор на данном участке.

Чтобы построить специальный (максимальный) шаблон необходимо рассчитать следующие величины:

- механические нагрузки на провода и тросы;

- механические напряжения в проводах;

- стрелы провеса проводов в пролетах;
