Введение

Тема дипломного проекта «Амбулатория на 120 посещений в смену в с. Троицкое Сахалинской обл.».

В проекте разработаны следующие разделы:

1. Архитектурно-строительный раздел;

2. Технология строительного производства;

3. Расчетно-конструктивный раздел;

4. Экономический раздел;

5. Раздел техника безопасности и охрана окружающей среды.

Все разделы выполнены и оформлены с учетом дей­ствующих норм и стандартов.

По результатам расчетов и принятым в пояснительной записке решениям разработана графическая часть проекта, которая представлена одинацатью листами формата А1.

Паспорт проекта содержит краткую характеристику района строительства, схемы фасада, разреза, планов этажей. Здесь же приведены технико-экономические показатели объемно-планировочного решения здания.

В архитектурно-строительном разделе приводятся природно-климатические характеристики района строительства, основные требования к данному типу здания, обоснование выбора конструктивных элементов здания. При разработке объемно-планировочного решения здания функциональные требования, требования пожарной безопасности и долговечности здания, санитарно-гигиенические требования и климатические особенности района строительства. Произведены теплотехнические расчеты ограждающих конструкций: наружных стен, окон и покрытия. Рассчитана удельная тепловая характеристика здания.

Графическая часть раздела представлена чертежами фасадов, генерального плана, планами этажей и разрезами, основными узлами, планами фундаментов, кровли.

В расчетно-конструктивном разделе запроектирован расчет фундаментов с учетом сейсмичности района строительства.

Графическая часть раздела представлена планами фундаментов и чертежами арматурных изделий.

В разделе технология строительного производства разработаны две технологические карты на ббетонирование фундаментов и монолитого каркаса здания. Определены основные виды работ и их объемы. В графической части данного раздела выполнены график производства работ, схема монтажа фундаментов и каркаса здания с указанием стоянок крана и другие необходимые сведения.

В разделе экономика строительства определена сметная стоимость устройства фундаментов и каркаса здания.

В разделе безопасность жизнедеятельности и экология разработаны мероприятия по охране труда при бетонных работах. Также в данном разделе разработаны мероприятия по уменьшению ущерба экологии при строительстве здания.

1.1 Эскизное проектирование

1.1.1 Технико-экономическая характеристика района

строительства

Троицкое — село в Анивском городском округе Сахалинской области России, 25 км от районного центра.

Находится на берегу реки Вахрушевки.

Селение Троицкое возникло в 1894 году. Согласно Портсмутскому мирному договору 1905 вместе с южной частью острова Сахалин до 50-й параллели отошло к Японии. В японский период именовалось Намикава (по-японски 並川 - "вдоль реки"). После занятия края советскими войсками в августе 1945 года, село снова вошло в состав России, тогда в рамках СССР. Репатриация японцев и переселение советских граждан на вновь занятый СССР Южный Сахалин шло с 1946 года. В декабре 1947 года был образован сельский совет села Троицкое. В 2000-е годы была проведена газификация некоторых улиц села.

1.1.2 Климатические условия для района строительства

Климатические характеристики для района строительства, которые используются для технических расчетов [2, табл. 24], приведены в ПРИЛОЖЕНИЕ А.

1.1.3 Требования, предъявляемые к зданиям

К основным требованиям для здания амбулатории относят: функциональные требования, технические, санитарно-гигиенические, противопожарные, экологическая безопасность, требования инсоляции и специальные требования к помещениям массового пользования.

К функциональным требованиям относятся, чтобы здание как можно полно удовлетворяло своему назначению. Этим требованиям подчиняются объемно-планировочные и конструктивные решения здания.

К техническим требованиям относятся в обеспечении прочности, устойчивости и долговечности здания, в снижении пожарной и взрывной опасности.

К экономическим требованиям относятся в обеспечении минимально необходимых затрат на реконструкцию и эксплуатацию проектируемого здания. С этими целями необходим выбор наиболее приемлемых объемно-планировочных, конструктивных и архитектурно-композиционных решений.

1. Функциональные требования

Максимально возможная взаимосвязь помещений здания, обеспечивает основной и сопутствующие ему технологические процессы, и является определяющим требованием при объемно-планировочной структуры здания.

К архитектурно-планировочным и конструктивным решениям зданий и помещений для медицинской деятельности должны обеспечивать максимально возможные условия для осуществления лечебно-диагностического процесса, соблюдения санитарно-противоэпидемического режима и труда медицинского персонала.

Для комфортного доступа маломобильных груп населения создаются все условия.

Структура, планировка и оборудований помещений должны обеспечиваться поточность технологических процессов и исключается возможность перекрещивания потоков с различной степенью эпидемиологической опасности.

В лечебно-диагностическом подразделении следует предусматреть кабинет заведующего, помещение старшей медицинской сестры, помещения персонала.

Помещения с асептическим режимом, палатные отделения, отделения лучевой диагностики и терапии, и другие подразделения с замкнутым технологическим циклом (лаборатория, пищеблок, ЦСО, аптека, прачечная) не должны быть проходными.

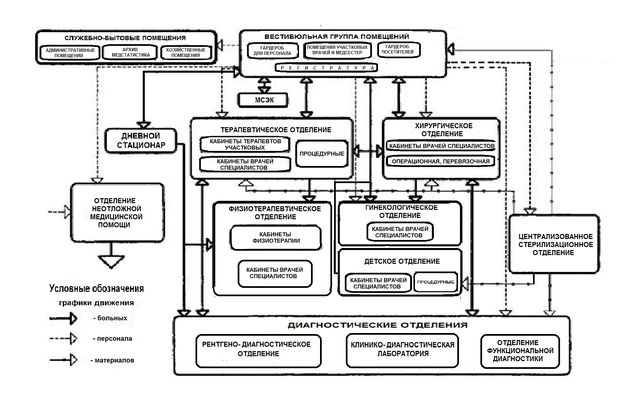

Рисунок 1.1 Функциональная схема.

1. Санитарно-гигиенические требования

К санитарно-гигиеническим требованиям относится комплекс параметров, характеризующих микроклимат помещений: температуру внутреннего воздуха, относительную влажность, кратность воздухообмена, освещенность помещений, характеристики акустического режима помещений, требующих звукоизоляции ограждающих конструкций.

Санитарно – гигиенические требования и санитарно – технические устройства приведены в ПРИЛОЖЕНИЕ Б.

1.1.3.3 Противопожарные требования

К противопожарным требованим ко всем видам зданий зависящих от степени их огнестойкости, а также от этажности и общего размеров здания.

К безопасности эвакуации людей из здания достигаем ограждением эвакуационных путей (лестниц, лестничных клеток, общих коридоров, вестибюлей) конструкциями из несгораемых материалов.

Долговечность здания определяет срок ее службы без потери эксплуатационных качеств. Она обеспечивается применением материалов, обладающих необходимой сопротивляемостью к различным видам воздействий.

Строительные конструкции характеризуются огнестойкостью и пожарной опасностью. Показателем огнестойкости является предел огнестойкости, пожарную опасность конструкции характеризует класс ее пожарной опасности.

Предел огнестойкости строительных конструкций устанавливается по времени (в минутах) наступления одного или последовательно нескольких, нормируемых для данной конструкции, признаков предельных состояний:

1. Потери несущей способности (R);

2. Потери целостности (Е);

3. Потери теплоизолирующей способности (I).

Данные требования представлены в ПРИЛОЖЕНИИ Д.

Площадка перед наружной дверью должна быть не менее 1,5 ширины открывающегося полотна наружной двери по направлению движения посетителей. На ней должен быть уклон 0,1 - 0,2 % от здания для стока дождевой воды.

Ограждения крыльца при подъеме на три и более ступеньки и высотой от уровня тротуаров более 0,45 м должна быть не менее 0,8 м. Допустимо применение иных ограждающих устройств.

Наклон пандусов на путях передвижения людей не должен превышать:

внутри здания - 1:6;

внешне и в стационарах социальных и лечебных учреждений - от 1:8 до 1:10.

Пандусы должны иметь резиновое или иное нескользкое покрытие.

Для второго эвакуационного выхода в зданиях всех степеней огнестойкости во всех климатических зонах допускается предусматреть наружные открытые лестницы (лестницы 3-го типа) с уклоном не круче 1:1.

Лестничные марши и площадки ограждаются поручнями.

Наружные лестницы (или их части) и площадки высотой от уровня тротуара более 0,45 м при входах в здания в зависимости от назначения и местных условий ограждаются.

Размеры лестничного марша в зданиях, м, должна быть не менее ширины выхода на лестничную клетку с наиболее населенного этажа, но не менее:

1,35 - для лестничных маршей зданий, с числом, пребывающих в двух смежных наиболее эксплуатируемых этажах более 200 человек, а также для зданий массовых и лечебных учреждений независимо от числа мест.

Допускается для дверей, открывающихся из помещений в общие коридоры, за ширину эвакуационного пути по коридору следует принимать ширину коридора, уменьшенную:

- на половину ширины дверного полотна - при одностороннем расположении дверей;

- на ширину дверного полотна при двустороннем расположении дверей.

При эвакуации высота прохода должна быть не менее 2 м.

Для полов путей эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. Лестницы или ступени на путях эвакуации в люках не допускаются. При перепаде высот следует предусматривать лестницы с числом ступеней не менее трех и не более 18 или пандусы с уклоном не более 1:6.

Для коридоров не допускается предусматривать устройство встроенных шкафов, за исключением шкафов для коммуникаций и пожарных кранов.

Промежуточная площадка в прямом марше лестницы должна иметь ширину не менее 1 м. Ширина лестничных площадок должна быть не менее ширины марша.

Для устройства автоматического пожаротушения во всем здании отделять помещения с открытой лестницей от коридоров и других помещений не обязательно.

Для зданий I - III степеней огнестойкости внутренняя лестница из вестибюля до второго этажа может быть открытой, если вестибюль отделен от коридоров и других помещений противопожарными перегородками с обычными дверями и противопожарными перекрытиями.

Для помещений общественных зданий независимо от их назначения (зрительных залов, аудиторий, учебных и торговых помещений, читальных залов и др., кроме кладовых горючих материалов и мастерских) один из выходов может быть непосредственно в вестибюль, гардеробную, поэтажный холл и фойе, примыкающие к открытым лестницам.

#Проемы дверей выходов должна быть не менее 0,9 м.

Пути эвакуации в пределах помещения должны обеспечивать безопасную эвакуацию людей через эвакуационные выходы из данного помещения без учета применяемых в нем средств пожаротушения и противодымной защиты.

Эвакуационными выходы, если они ведут:

а) из помещений первого этажа на улицу:

• непосредственно;

• через коридор;

• через вестибюль (фойе);

• через лестничную клетку;

• через коридор и вестибюль (фойе);

• через коридор и лестничную клетку;

б) из помещений любого этажа, кроме первого:

• непосредственно в лестничную клетку или на лестницу 3-го типа;

• в коридор, ведущий непосредственно в лестничную клетку или на лестницу 3-го типа;

• в холл (фойе), имеющий выход непосредственно в лестничную клетку или на лестницу 3-го типа;

Эвакуационные выходы из подвальных и цокольных этажей, как правило, следует предусматривать непосредственно наружу обособленными от общих лестничных клеток здания.

Допускается:

• эвакуацию из подвалов предусматривать через общие лестничные клетки с обособленным выходом наружу, отделенным от остальной части лестничной клетки глухой противопожарной перегородкой 1-го типа;

• эвакуационные выходы из фойе, гардеробных, курительных и санитарных узлов, размещенных в подвальных или цокольных этажах зданий классов Ф2, Ф3 и Ф4, предусматривать в вестибюль первого этажа по отдельным лестницам 2-го типа;

Число эвакуационных выходов с этажа должно быть не менее двух, если на нем располагается помещение, которое должно иметь не менее двух эвакуационных выходов.

Число эвакуационных выходов из здания должно быть не менее числа эвакуационных выходов с любого этажа здания. Высота эвакуационных выходов в свету должна быть не менее 1,9 м, ширина не менее:

• 1,2 м - из помещений класса Ф1.1 при кличестве эвакуирующихся более 15 чел., из помещений и зданий других классов функциональной пожарной опасности, за исключением класса Ф1.3, - более 50 чел.;

• 0,8 м - во всех других случаях.

Для всех других случаях ширина эвакуационного выхода обязана быть такой, чтобы с учетом геометрии эвакуационного пути через проем или дверь можно было беспрепятственно пронести носилки с лежащим на них человеком.

Открывание дверей эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания.

Проемы, не соответствующие требованиям, предъявляемым к эвакуационным выходам, рассматриваются как аварийные и предусматриваються для повышения безопасности людей при пожаре.

Аварийные выходы не считаются при эвакуации в случае пожара.
