Кладка выполняется на цементно-песчаном растворе М200.
Утепление стен с наружной стороны выполнено из минераловатных плит «Техновент Проф» У=110кг/м3 по системе навесного вентилируемого фасада фиброцементными панелями «Краспан».
1.2.3.1 Теплотехнический расчёт наружных стен
При строительстве здания необходимо привести конструкции к действующим требованиям. Совместное сопротивление ограждения теплопередаче должно быть не менее требуемого R0тр, определяемое из санитарно-гигиенических условий и требований экономической эффективности.
Теплотехнический расчет ограждающих конструкций производится для отапливаемых помещений в зимних условиях, когда тепловой поток направлен из помещений в наружную среду.
Исходными данными служат расчетно-климатические условия для с. Троицкого.
Схема расположения слоёв ограждающих конструкций наружных стен представлена на рисунке 1.3.
Рисунок 1.3 Схема слоёв наружной стены.
1 – кладка из легкобетонных камней;
2 – утеплитель; 3 –панели «Краспан»; 4 – штукатурный слой.
Теплотехнические автохарактеристики материалов ограждающих конструкций приведены в таблице 1.6.
Таблица 1.6 - Теплотехнические характеристики материалов
№№ слоя | Наименование материала | Удельный вес γ0, кг/м3 | Толщина слоя δ, м | Коэффициент теплопроводности λ, Вт/м0С |
Наружная стена | ||||
1 | Легкобетонные камни | 1000 | 0,3 | 0,43 |
2 | Плиты минераловатные | 110 | х | 0,045 |
Проведем расчет термического сопротивления принятых толщин утеплителя:
Требуемое сопротивление теплопередач R02тр, ограждающих конструкций, исходя из условия энергосбережения по [3, табл. 3].
Градусо-сутки отопительного периода, при этом определяют по формуле: ГСОП = ( tв – tот.пер)×Zот.пер., (2.2)
где Zот.пер - средняя продолжительность относительного срока, со среднесуточной температурой воздуха ниже или равной 80С [2] Zот.пер = 227 сут.; tот.пер.- средняя температура отопительного периода, 0С, tот.пер.= -4,4°С по [2];
ГСОП = (23 + 4,4) × 227 = 6220 (°С×сут)
По [3, табл. 3] исходя из значения ГСОП R0тр определяется по формуле:
,
= 0,00035х6220+1,4=3,58 (м2×°С)/Вт
Необходимую толщину слоя утеплителя наружной стены определяем по формуле
где di, li - соответственно толщина, м, и коэффициент теплопроводности материала, Вт/(м/°C), i-го конструктивного слоя ограждения;
dут, lут - соответственно толщина, м, и коэффициент теплопроводности утеплителя, Вт/(м/°C);
aн=12 - коэффициент теплоотдачи внешней поверхности ограждающей конструкции для зимних условий, Вт/(м2·°С), [ 3, табл. 6].
Принятая толщина утепляющего слоя 0,14 м; при этом сопротивление стены теплопередаче составит: R0=4 (м2∙0С)/Вт и условие (4>3,58) выполнено следовательно толщина утеплителя для данного пункта строительства рассчитана верно.
1.2.4 Перекрытия, покрытия
Перекрытие междуэтажное и покрытия – монолитные железобетонные плиты, толщиной 200 мм из бетона класса В25, W6, F150.
Утеплитель чердачного перекрытия «Базалит ПТ-175» У=175кг/м3.
1.2.4.1 Теплотехнический расчёт покрытия
Схема расположения слоёв ограждающих конструкций покрытия представлена на рисунке 1.4.

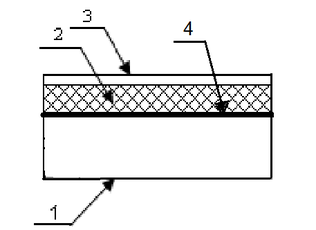

Рисунок 1.4 Схема слоёв покрытия.
1 – Монолитная ж/б плита; 2 – утеплитель;
3 – цементно-песчаная стяжка; 4 – пароизоляция.
Теплотехнические характеристики материалов внешних ограждающих конструкций приведены в таблице 1.7.
Таблица 1.7 - Теплотехнические характеристики материалов
№ слоя | Наименование материала | Удельный вес γ0, кг/м3 | Толщина слоя δ, м | Коэффициент теплопроводности λ, Вт/м0С |
Наружная стена | ||||
1 | Монолитная ж/б плита | 2500 | 0,2 | 2,04 |
2 | Плита на основе базальтовых пород | 175 | х | 0,046 |
3 | Цементно-песчаная стяжка армированная | 1800 | 0,035 | 0,93 |
Проведем расчет термического сопротивления принятых толщин утеплителя:
Требуемое сопротивление теплопередач R02тр, ограждающих конструкций, исходя из условия энергосбережения по [3, табл. 3].
Градусо-сутки отопительного периода, при этом определяют по формуле: ГСОП = ( tв – tот.пер)×Zот.пер., (2.2)
ГСОП = 6220 °С×сут
По [3, табл. 3] исходя из значения ГСОП R0тр определяется по формуле:
,
= 0,0005х6220+2,2=5,31 (м2×°С)/Вт
Необходимую толщину слоя утеплителя покрытия определяем по формуле
где di, li - соответственно толщина, м, и коэффициент теплопроводности материала, Вт/(м/°C), i-го конструктивного слоя ограждения;
dут, lут - соответственно толщина, м, и коэффициент теплопроводности утеплителя, Вт/(м/°C);
aн=23 - коэффициент теплоотдачи внешней поверхности ограждающей конструкции для зимних условий, Вт/(м2·°С), [ 3, табл. 6].
Принятая толщина утепляющего слоя 0,24 м; при этом сопротивление покрытия теплопередаче составит: R0=5,51 (м2∙0С)/Вт и условие (5,51>5,31) выполнено следовательно толщина утеплителя для данного пункта строительства рассчитана верно.
1.2.5 Лестницы
Лестницы внутренние – монолитные, железобетонные ступени с маршами из бетона класса В25, W6, F150.
1.2.6 Перегородки
Перегородки - из бетонных пустотелых камней марки М75, толщиной 90 мм по [18].
1.2.7 Полы
Полы соответствовать требованиям прочности и сопротивляемости износу-истиранию и ударам; должна обладать малым теплоусвоением, легко очищаться; быть нескользкими, бесшумными, беспыльными, влагостойкими и водонепроницаемыми. Конструкция пола состоит из ряда последовательно лежащих слоев. Полы принимаем в зависимости от вида помещений и от условий его эксплуатации.
В тамбуре, вестибюле, спальных помещениях, коридорах, служебных помещениях устраиваются полы из линолеума по бетонной подготовке со слоем утеплителя.
В санузлах, душевых, прачечной, подсобных помещениях столовой полы должны быть водонепроницаемыми, поэтому в качестве покрытия применяем керамические плиты. Керамическую плитку укладывают по конструкции фальшпола. Для защиты перекрытий от увлажнения жидкостями устраивают гидроизоляционный слой - 2 слоя.
В технических помещениях, тепловом пункте, мастерских устраивается бетонный пол по грунту, выполняется подстилающий слой из бетона.
Полы на лестничных площадках выполняются из керамогранитной плитки на прослойке из цементно- песчаного раствора.
Для полов относятся примыкания их к стенам (перегородкам). Примыкание полов к стенам оформляются таким образом, чтобы оно обеспечивало независимую осадку пола и стены или перегородки.
Для предотвращения передачи материального звука (от ходьбы, перемещения мебели) в смежные помещения, полы отделяют от стен и перегородок зазором в 1 – 2 см, перекрываемым профилированными рейками – плинтусами или галтелью. Крепятся они только к стене или к полу, это обеспечивает независимую осадку конструкций по отношению друг к другу.
ПРИЛОЖЕНИЕ Г (Спецификация полов).
1.2.8 Крыша
Крыша – чердачная, двухскатная, шатровая с покрытием из профилированного листа по дощатому настилу.
Конструкция кровли показана на рис. 1.5.
Система водоотвода организованная, с устройством водоотводной наружной системы и козырьков над входом в здание.

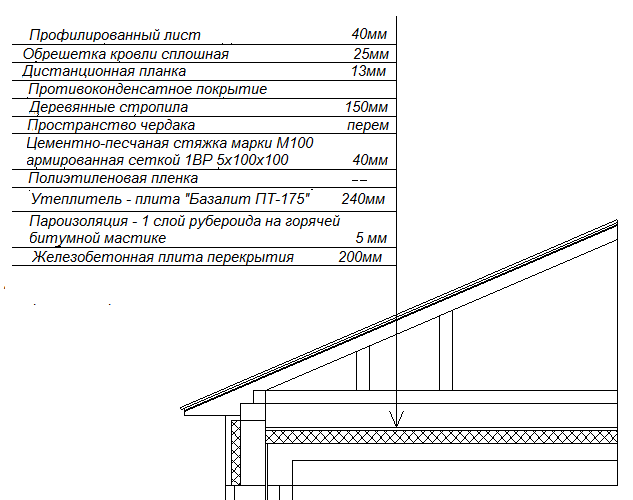

Рис. 1.5 Конструкция крыши
1.2.9 Окна
Оконные блоки должны надежно изолировать помещения от наружного шума и удовлетворять требованиям теплозащиты.
Требуемое приведённое сопротивление теплопередаче окон для жилых зданий в определяется по [3, табл. 3] исходя из значения ГСОП R0тр для окон определяется по формуле: ,
= 0,00005х6220+0,3=0,611 (м2×°С)/Вт
В качестве с этим по [3, табл. К1] принимаем оконные заполнения из пластиковых профилей с двухкамерным стеклопакетом с одним стеклом с низкоэмиссионным мягким покрытием с заполнением воздухом с межстекольным расстоянием 10 мм, при этом сопротивление окон теплопередаче составит: R0=0,64 (м2∙0С)/Вт и условие (0,64>0,53) выполнено.
1.2.10 Двери
Дверные блоки – по [19], шпонированные.
Входные двери проектируем самозакрывающимися, т. е. оборудованными приборами, обеспечивающими принудительное и бесшумное закрывание дверей без удара. Такие двери уплотняют прокладками в притворах.
Применение таких дверей защищает здание от хлопанья тяжелыми дверными полотнами, а также от проникновения излишнего холодного воздуха.
1.3 Отделка интерьеров помещений
Данные отделки принимаем с учетом санитарных, противопожарных, эстетических требований, а также требований строительной акустики помещений комбината бытового обслуживания населения.
На эвакуационных путях: лестничных клетках, лифтовых холлах, вестибюлях, отделку стен выполнить облицовкой керамогранитной плиткой по обычной штукатурке на всю высоту;
В помещениях с нормальным режимом - улучшенная штукатурка, покраска стен водно-дисперсионной акриловой краской за 2 раза «Parade W6 professional»;
В помещениях с влажным режимом (санузлы, душевые) отделка - стен-керамическая плитка на всю высоту.
