3.1 Технологическая карта на производство работ по устройству кровли

3.1.1 Область применения

Технологическая карта разработана на устройство кровли по объекту «Семнадцати этажное жилое здание с офисной пристройкой и подземной автостоянкой в г.Хабаровске».

В состав последовательно выполняемых работ входят:

• устройство пароизоляции ТехноНиколь по железобетонной плите покрытия;

• устройство теплоизоляции экструзионный пенополистирол ТЕХНОНИКОЛЬ XPS 30 толщиной 150 мм согласно ТУ 2244-047-17925162-2006;

• стяжка из цементно-песчаного раствора М 150, толщиной от 40 до 100 мм с учетом разуклонки, армированная сеткой 5Вр1 100x100;

• -огрунтовка праймером битумным Технониколь №01 согласно ТУ 5775-011-17925162-2003;

• нижний слой кровельного ковра Унифлекс ЭПВ ВЕНТ согласно ТУ 5774-001-17925162-99;

• верхний слой кровельного ковра Техноэласт ЭКП согласно ТУ 5774-003-00287852-99;

Работы следует выполнять, руководствуясь требованиями следующих нормативных документов:

• СП 48.13330.2011 «Организация строительного производства»;

• СП 17. 13330.2011 «Кровли»;

• СП 31-101-97 «Проектирование и строительство кровель»;

• СП 54-13330-2011 «Здания жилые многоквартирные»;

• СП 71.13330.2012 «Изоляционные и отделочные покрытия»;

• СП 12-135-2003 Безопасность труда в строительстве: Часть 1. Общие требования: Часть 2. Строительное производство.

Кровельные работы выполняются в летний период в одну смену. Площадь кровли равна 470,92 м².

3.1.2 Организация и технология выполнения работ

В процессе производства работ на открытом воздухе поверхности предохраняют от атмосферных осадков и производственных жидкостей. До начала кровельных работ должны быть закончены все виды подготовительных и предшествующих работ:

• подготовка основания;

• ознакомление с документами, подтверждающими надлежащие качество выполнения ниже лежащих слоев;

• проверка качества материалов;

• организация рабочего места;

• подготовка необходимых инструментов, инвентаря, подъемных и транспортных механизмов;

• устройство вентиляционных шахт, стоек, антенн, водосточных воронок;

• подписания акта на скрытые работа.

Материалы, применяемые для устройства покрытий, должны соответствовать требованиям технических условий. Для этого проводится выборочная проверка (входной контроль) каждой поступившей на стройку партии материалов. В случае выявления несоответствия материалов требованиям нормативных документов, партия бракуется и возвращается поставщику.

Начинаем нашу работу с первой захватки в осях 3-6. На первой захватке звено кровельщиков укладывает пароизоляцию «Технониколь» и утеплитель экструзионный пенополистирол «ТЕХНОНИКОЛЬ XPS 30 толщиной 150 мм. До начала укладки пароизоляционного слоя необходимо:

• закончить все виды строительных работ на покрытии;

• установить фасонные элементы из стали в местах примыкания стальных профилированных настилов к парапетам;

На все вертикальные поверхности пароизоляционный материал необходимо наклеить, заводя его выше теплоизоляционного слоя на 30– 50мм.

После выполнения работ по устройству утеплителя первая бригада перемещается на вторую захватку в осях 6-9 и выполняет аналогичный технологический процесс. После освобождения первой захватки звеном кровельщиков, приходит второе звено кровельщиков. Второе звено кровельщиков на первой захватке выполняет разуклонку цементно-песчаной стяжкой из раствора марки М150 толщиной от 40 до 100 мм в сторону внутреннего водостока согласно плану кровли. Во избежание появления усадочных трещин стяжку рекомендуется укладывать поэтапно секторами с использованием деревянных направляющих. Ширина между направляющими должна быть 2 - 3 метра. После укладки секторов стяжки направляющие снимаются и оставшиеся швы заполняются цементно-песчаным раствором. Стяжку укрепляют армирующей сеткой с ячейкой 100x100 мм из проволоки 5Вр1.

После выполнения работ по устройству цементно-песчаной стяжки звено кровельщиков освобождает захватку и выполняет те же производственные процессы на второй захватке. После освобождения первой захватки приходит третье звено кровельщиков. Третье звено кровельщиков на первой захватке выполняет огрунтовку поверхности праймером битумным «Технониколь». Праймер перед применением необходимо тщательно перемешать и рекомендуется наносить на обрабатываемую поверхность капроновыми щетками или кистями. При таком нанесении втирается в поверхность, насыщает и скрепляет ее, обеспечивая прочное сцепление основания с гидроизоляционным покрытием. Далее звено кровельщиков укладывает первый кровельный слой и второй кровельный слой – Унифлекс ВЕНТ и Техноэласт соответственно. Полотнища кровли наклеивают через 24 ч после устройства стяжки перпендикулярно стоку воды. Перекрёстная наклейка рулонов не допускается. Для устранения волн и складок, образующихся при хранении, кровельные материалы до употребления выдерживают в раскатанном состоянии не менее 24 ч при положительной температуре.

Перед наклейкой рулонного ковра основание тщательно проверяют, очищают сжатым воздухом от компрессора и при необходимости высушивают. К наклейке ковра приступают после установки воронок водостока.

При наклейке рулонной кровли выполняются следующие операции:

• доставка рулона;

• примерка рулона с раскаткой, разметкой, нарезкой;

• нанесение мастики;

• приклеивание полотнища с его разглаживанием и шпаклёвкой швов в местах выступившей мастики;

• прикатка рулона.

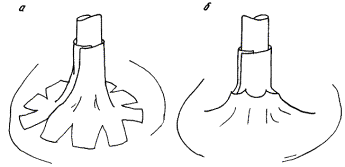

Примыкание к стойкам антенн и выпускам труб выполнить согласно рисунку 3.1

а - наклейка первого (нижнего) дополнительного слоя;

б - примыкание основного гидроизоляционного ковра

Рисунок 3.1 - Примыкание к стойкам антенн, выпускам труб

Для устройства примыкания кровельного ковра к анкерам, антенным растяжкам и оборудованию используется металлический закладной элемент, который крепится к основанию под кровлю с помощью саморезов. После установки закладного элемента к нему с помощью гаек крепятся анкера, антенны и различное кровельное оборудование

1 - оси крепежных элементов;

2 - герметизирующая мастика;

3 - защитный фартук из оцинкованной стали;

4 - дополнительный слой;

5 - основной гидроизоляционный ковер;

6 -бортик из цементно-песчаного раствора

Рисунок 3.2 - Крепление основного и дополнительного слоев к вертикальным конструкциям

Устройство примыканий кровельного ковра к вертикальным поверхностям парапетов и стен (в том числе температурно-деформационных швов здания) осуществляется без укладки слоя усиления.

1 – водоприемная воронка;

2 - мастичный слой;

а - наклейка первого рулона;

б - наклейка второго и последующихрулонов

Рисунок 3.3 - Полосовая наклейка полотнищ основного рулонного ковра

В месте установки водоприёмных воронок наклеивают слой усиления из материала размером не менее 500х500 мм без защитной посыпки. Слои основного кровельного ковра заводят на чашу воронки после ее установки в проектное положение, а затем притягивают прижимной фланец к чаше с помощью винтов.

В месте примыкания кровли к карнизному свесу устанавливают отлив из оцинкованной стали с выносом его края за плоскость фасада на 150 мм. Отлив крепится саморезами с шагом 100 мм в шахматном порядке после укладки нижнего слоя кровельного ковра. После установки отлива на него наплавляется слой усиления из кровельного материала, а затем верхний слой кровельного ковра

При устройстве примыкания кровли к парапету слои кровельного ковра заводят на горизонтальную часть парапетной стены. При этом должен быть обеспечен уклон в сторону водостока не менее 5%, устройства металлического отлива под него необходимо уложить слой усиления из кровельного материала, а на отлив нужно завести не менее двух слоев кровельного материала. Металлический отлив устраивается не на всю ширину парапета, а только со стороны фасада с выносом за его плоскость на 8-12 см для защиты фасада от намокания. Фартук крепится к крепежному элементу при помощи заклепок. Расстояние между точками крепления определяется жесткостью профиля, но не должно превышать 600 мм. Не рекомендуется жестко скреплять все листы стальных фартуков между собой. Узлы примыкания кровли к парапету, водостоку даны в приложении Г.

Кровельные работы выполняет специализированная бригада кровельщиков из 5 человек: два кровельщика 5-го разряда и три кровельщика 3-го разряд.

Таблица 3.1

Ведомость объемов работ

Наименование работ	Ед изм	объем
Устроийство пароизолции	м2	520
Устройство утеплителя	м3	75
Устройство цементно-песчаной стяжки	м2	33
Устройство 1-го слоя рулонной кровли	м2	520
Устройство 2-го слоя рулонной кровли	м2	520

3.1.3 Требования к качеству и приёмке работ

Контроль качества основания под укладку кровельных материалов возлагается на мастера или бригадира.

Приёмка законченной кровли сопровождается осмотром её поверхности, особенно у воронок, в лотках и местах примыканий к выступающим конструкциям.

При приемке выполненных работ подлежит освидетельствованию актами скрытых работ:

• подготовка основания;

• огрунтовка основания;

• устройство слоев усиления;

• устройство нижнего слоя кровельного ковра;

• устройство верхнего слоя кровельного ковра при последующем закрытии его балластом или другими защитными слоями;

• устройство фартуков, окрытий парапетов и других элементов с использованием оцинкованной стали.

В ходе окончательной приемки кровли предъявляются следующие документы:

• паспорта на примененные материалы;

• данные о результатах лабораторных испытаний материалов;

• журналы производства работ по устройству кровли;

• исполнительные чертежи покрытия и кровли;

• акты промежуточной приёмки выполненных работ

Обнаруженные при осмотре кровли дефекты или отклонения от проекта должны быть исправлены до сдачи здания в эксплуатацию.

Приемку готовой кровли следует оформлять актом. Акт должен быть подписан представителями подрядчика и заказчика и скреплен печатями соответствующих организаций.

Таблица 3.2

Операции, подлежащие контролю	Ответственный за работу			Предмет контроля	Способ выполнения	Время
Готовность основания для наклейки рулонного ковра	Мастер			Ровность и чистота поверхности покрытия	Рейкой с уровнем, визуально	До начала работы по устройству гидроизоляционного ковра
Огрунтовка основания	Мастер			Равномерность покрытия, сплошность	Визуально	В процессе нанесения грунтовки
Устройство рулонного ковра	Мастер			Наличие дополнительных слоев вокруг воронок и вентиляционных вытяжек,плотность склейки кромок полотнищ	Визуально пробным отрывом полотнищ, вызывающих подозрение	В процессе наклейки ковра и дополнительных слоев

Таблица 3.3

Требования к качеству основания под кровлю и контролируемые показатели

Наименование показателей	Тип основания	Значения	Способ контроля и инструмент	Время проведения контроля	Ответственный за контроль
Прочность на сжатие, Мпа (кгс/см2)	Теплоизоляция из экструзионного пенополистирола	2,8 (28)	При помощи склерометра	Не менее 5 контрольных точек на 100 м2	Мастер, прораб
Толщина, мм	Теплоизоляция из экструзионного пенополистирола	По теплотехни- ческому расчету	С помощью игольчатого толщиномера	В процессе выполнения работ	Мастер, прораб
Уклон, %	Теплоизоляция из экструзионного пенополистирола	По проекту, допустимое отклонение не более 0,2 %	Измерение с помощью ниве- лира и рейки	Перед укладкой кровельного материала	Мастер, прораб
Ровность	Теплоизоляция из экструзионного пенополистирола	Отклонение поверхности основания вдоль уклона и на горизонтальной поверхности ±5 мм, поперек уклона и на вертикальной поверхности ±10 мм.	Использование 3-х метровой линейки	Перед укладкой кровельного материала	Мастер, прораб
Расстояние между температурно- усадочными швами, м, не более	Теплоизоляция из экструзионного пенополистирола	0	Измерение рулеткой	В процессе выполнения работ	Мастер, прораб
Влажность, %	Теплоизоляция из экструзионного пенополистирола	0	Электронный измеритель влажности	Перед укладкой кровельного материала	Мастер, прораб

Перед составлением акта приёмки-сдачи кровли проверяется прочность приклейки полотнищ, отсутствие вздутий и отслоений, потёков мастики. Готовая кровля принимается после её проверки на водонепроницаемость.
