3.1.4 Материально-технические ресурсы

Механизация строительных и специальных строительных работ должна быть комплексной и осуществляться комплектами строительных машин, оборудования, средств малой механизации, необходимой монтажной оснастки, инвентаря и приспособлений.

При выборе машин и установок необходимо предусматривать варианты их замены в случае необходимости.

Таблица 3.4

Перечень технологической оснастки, инструмента, инвентаря и приспособлений

Наименование машин, механизмов и оборудования	Тип марка ГОСТ	Технические характеристики	Назначение	Количество на звено
Баллоны для газа	ГОСТ 15860-84	Масса 22 кг, объем 50 л	Хранение газа	2 шт
Горелки газовые	ГГ-2	Масса 0,8 кг тепловая мощность 60 кВт	Наплавление битумного материала	1 шт
Редуктор для газа	БПО-5-2	Масса 1,6 кг	Регулирование давления	2 шт
Рукава резиновые	ГОСТ 9356-75	Внутренний диаметр 9 мм	Подача газа	30 м
Носилки для баллона		Масса 7,5 кг	Переноска баллонов	1 шт
Установка компрессорная	СО-243-1	Масса 132 кг, расход воздуха 0,5 м 3 /мин	Подача сжатого воздуха	1 шт
Шуруповерт	Bosch PSR-12.2	Масса 1,65 кг при размерах 340 х 290 х 97, 12 В; 1,5 А/ч мм.	Крепление материала	1 шт
Нож кровельный	ГОСТ 18975-73	Острый	Резка материалов	1 шт
Шпатель скребок	ТУ22-3059-74	Масса 0,55 кг		2 шт

Таблица 3.5

Перечень средств механизации для производства кровельных работ

Наименование технологического процесса	Наименование машин, тип, марка	Характеристика, параметры машин	Количество
Подача материала на кровлю	Подъёмник мачтовый Н-57	Грузоподъемность 300кг; высота подъема груза 70м; скорость подъема 0,59 м/с; габариты платформы 1640*1400мм; высота подъемника 59м; масса подъемника 6061,7кг	1
Приготовление раствора	Растворосмеситель СО – 46А	Объем: готового замеса-65л; по загрузке сыпучими матер-ми 80л. частота вращения, с-1:23; длина 1660мм, ширина 733мм, высота 1045мм; масса 210кг	1
Подача и нанесение раствора для образования стяжки	Растворонасос СО-16;	частота вращения, м3час 0,2; длина 500мм, ширина 420мм, высота 1062мм; масса 16кг	1
Очистка поверхности основания	Компрессор передвижной СО-2; СО-7Б	Мах произ-ть 2000нм.кб/ч: мин-я 300нм.кб/ч; мах темп-ра более 40С,	1

Строительный подъемник Н-57 предназначен для подъема и опускания грузов на строительстве зданий. Устанавливается снаружи здания.

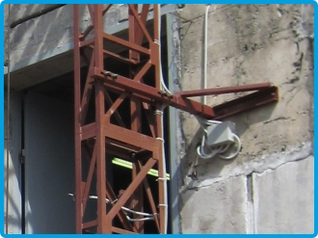

Рисунок 3.4 – Подъемник мачтовый Н-57

Мачта подъемника собирается из нижней и рядовых секций и крепится к опорной раме. На мачте навешена каретка с выкатной платформой или грузовой клетью. Каретку по направляющим элементам мачты перемещают с помощью грузового каната, запасованного на барабане лебедки, установленной на опорной раме. После остановки каретки напротив проема здания выкатная платформа (клеть) подается через проем в здание для разгрузки. Для предохранения каретки от падения в случае обрыва или ослабления грузового каната служат ловители.

В верхней части мачты установлена монтажная укосина, используемая при монтаже подъемника. Выкатная платформа (грузовая клеть) служит для размещения поднимаемых грузов и подачи их в проем и на крышу здания.

Опора настенная служит для крепления мачты к стене здания. Она состоит из кронштейна и двух прижимов, с помощью которых кронштейн соединяется с задними поясами секций мачты. Кронштейн крепится к стене здания с помощью прижимной балки и двух шпилек.

На подъемнике должны быть размещены хорошо видимые надписи: «Инвентарный номер», «Грузоподъемность, ... кг, не более», «Под грузовой кареткой не стоять!», «Выход людей на грузовую каретку запрещен». Такие же надписи вывешиваются на местах приемки грузов.

1 — рама, 2 — подшипник, 3—барабан,

4 — решетка, 5 — лопасть, 6 — рукоятка,

7 — электродвигатель, 8 — редуктор

Рис 3.5-Растворосмеситель СО-46А

Рисунок 3.6 - Компрессор передвижной СО-2

Таблица 3.6

Материалы и изделия

Наименование технологического процесса	Наименование материала и изделия, марка, ГОСТ, ТУ	Ед. Изм	Норма расхода	Потребность на объем
Устройство пароизоляции	ТехноНиколь	м2		520
Устройство утеплителя	Экструзионный пенополистирол ТЕХНОНИКОЛЬ XPS	м3	8,04	75
Устройство цементно-песчаной стяжки	Стяжка из раствора марки М150 толщиной от 40 до 100 мм	м3	1,9	33
Устройство двухслойной кровли	Унифлекс ЭПВ ВЕНТ и техноэласт ЭКП	м2	8,4	1500

3.1.5 Техника безопасности и охрана окружающей среды

Производство работ по устройству кровельных покрытий с водоизоляционным ковром из битумных и битумно-полимерных материалов ЗАО «ТехноНИКОЛЬ» и ремонту рулонных кровель должны проводиться в соответствии с требованиями СП 12-135-2003 Безопасность труда в строительстве: Часть 1. Общие требования: Часть 2. Строительное производство.

К работам по устройству и ремонту кровель допускаются мужчины не моложе 21 года, прошедшие предварительный и периодический медицинские осмотры в соответствии с требованиями Минздравсоцразвития; профессиональную подготовку; вводный инструктаж по безопасности труда, пожарной и электробезопасности, имеющие наряд-допуск.

При работе с оборудованием для наклейки рулонных материалов наплавляемым способом с применением инфракрасного метода необходимо соблюдать требования СП 12-135-2003, ГОСТ Р 12.1.019–2009 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты».

Работы по укладке всех слоев покрытия должны производиться только при использовании средств индивидуальной защиты (СИЗ) в соответствии с «Типовыми отраслевыми нормами бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты работникам, занятым на строительных, строительно-монтажных и ремонтно-строительных работах».

Допуск рабочих к выполнению кровельных работ разрешается после осмотра прорабом или мастером совместно с бригадиром основания, парапета и определения, при необходимости, мест и способов надежного закрепления страховочных приспособлений кровельщиков.

Рабочие места должны быть свободными от посторонних предметов, строительного мусора и лишних строительных материалов.

Зона возможного падения сверху материалов, инструментов и мусора со здания, на котором производятся кровельные работы, должна быть ограждена. На ограждении опасной зоны вывешивают предупредительные надписи.

Работы, выполняемые на расстоянии менее 2м от границы перепада высот равного или более 3м, следует производить после установки временных или постоянных защитных ограждений.

При отсутствии этих ограждений работы следует выполнять с применением предохранительного пояса, при этом места закрепления карабина предохранительного пояса должны быть указаны в проекте производства работ.

Размещать на крыше материалы допускается только в местах, предусмотренных проектом производства работ, с принятием мер против их падения, в том числе от воздействия ветра.

На рабочих местах запас материалов не должен превышать сменной потребности. Применение материалов, не имеющих указаний и инструкции по технике безопасности и пожарной безопасности, не допускается. Инструменты должны убираться с кровли по окончании каждой смены. По окончании работ с электрооборудованием переносные точки питания отключаются от источников питания и убираются в закрытое помещение или накрывается чехлом из водонепроницаемого материала. Выполнение работ на кровле во время гололеда, тумана, исключающего видимость в пределах фронта работ, грозы, ветра со скоростью 15м/с и более не допускаются. Место производства работ должно быть обеспечено следующими средствами пожаротушения и медицинской помощи:

• огнетушитель из расчета на 500м2 кровли, не менее – 2шт.,

• ящик с песком емкостью 0,5м3 – 1шт., • лопата – 2шт.,

• асбестовое полотно – 3м2, • аптечка с набором медикаментов – 1шт.

Подбор огнетушителей производится по п.5 Норм пожарной безопасности НПБ 166–97 «Пожарная техника. Огнетушители. Требования к эксплуатации». Использование огнетушителей при применении оборудования с инфракрасным излучением должно производиться в соответствии с «Тактикой тушения электроустановок, находящихся под напряжением. Рекомендации» (ВНИИПО, 1986 г.).

Проходы и подступы к эвакуационным выходам и стационарным пожарным лестницам должны быть всегда свободными.
