Св – монолитные свайные ростверки. Под колонну приняты ростверки столбчатого типа, куст свай под них 9шт. Сваи забивные с размерами поперечного сечения 0,30х0,30 м, длина составляет 8,0 м.

Под диафрагмы жесткости и стены лестничной клетки и лифтовых шахт устраивается ленточный свайный фундамент, сваи аналогичны сваям под колонны каркаса. Расположение свай в ленточном фундаменте однорядное, шаг свай 0,9 м. Сваи объединены монолитным железобетонным ростверком сечением 0,5х0,6 м.

Рисунок 1.10- Схема заложения фундамента монолитного свайного ростверка.

1. Стены лестничных клеток, лифтовых шахт и диафрагмы жесткости

Лестничная клетка расположена в осях 4-5, размерами в плане 2,24х5,0м.

Лифтовые шахты расположены в осях Д-Ж. Лифтов предусмотрено два, т.к. здание выше 12. Грузоподъемностью 630кг с габаритными размерами кабины 1100x2100x2100 и грузоподъемностью 400кг с габаритными размерами 1100x1100x2100.

Сопряжение диафрагм с колоннами и перекрытием - жесткое.

Диафрагма жесткости 1 и 2 находится вдоль оси Д между осями 1-3 и 7-9 длиной 6м. Диафрагмы 3 и 4 Г-образного типа вдоль оси 3 и оси 7, общей длины 7,6м. Диафрагма жесткости 4 расположена вдоль оси 5 между осями А-Г длиной 7,5м. Сечение стен 240мм с воздушной прослойкой 40мм.

Рисунок 1.11 Сечение внутренней стены с воздушной прослойкой

Диафрагма жесткости 5 и 6 находятся вдоль оси 4 и 6 между осями Б-Г длиной 5,6м. Сечение стен 240мм.

Диафрагмы жесткости 7 расположена по периметру лестничной клетки и лифтовых шахт, толщина стены 160мм.

1. Перекрытия и покрытие здания

В проектируемом здании перекрытие выполняется в виде монолитного безбалочного гладкого безкапительного железобетонного перекрытия толщиной 160мм. Проектируются перекрытие из тяжелого бетона класса В25.

Армирование элементов предусмотрено из отдельных стержней. Рабочая арматура - сталь периодического профиля класса А400, поперечное армирование – из арматуры класса A240.

1. Лестницы

Лестницы двухмаршевые. Косоуры лестницы выполнены из прокатного швеллера №20. На косоуры уложены сборные ступени (серия 1.450-1). Стальные косоуры обрабатываются огнезащитным покрытием «ОСКМ-1» толщиной 2,5мм и по пределу огнестойкости должны соответствовать R60.

Ограждение лестницы выполнить высотой от пола на высоте 900мм, с поручнем. Ограждение лестницы выполнить из нержавеющей стали, а поручни из натурального дерева.

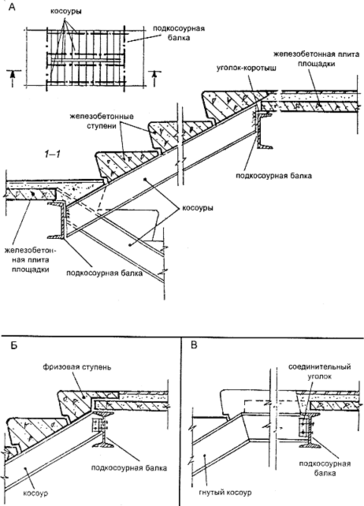

Конструкция лестницы приведена на рисунке 1.12.

Рисунок 1.12 - Лестница со сборными ступенями по металлическим косоурам

1. Ограждающие конструкции

   1. Наружные стены здания

Наружные стены дома выполнены в виде кладки с наружным слоем утеплителя, толщина слоя утеплителя 160мм и вентилируемым фасадом.

Рисунок 1.13 Сечение по наружной стене

Теплотехнический расчет наружных стен

Ограждающие конструкции здания по своим теплотехническим качествам должны обеспечивать в помещениях необходимы температурно-влажностный режим и ограничивать теплопотери здания в отопительный период года. Поэтому обязательным элементом проектирования зданий явля­ется теплотехнический расчет наружных ограждающих конструкций.

Для г. Благовещенске , , (температура наиболее холодной пятидневки (обеспеченностью 0,92) минус 33°С), значит .

(1.1)

где и - средняя температура наружного воздуха, , и продолжительность, , отопительного периода;

- расчетная температура внутреннего воздуха здания, .

(С⁰·сут)/год

, (1.2)

где - градусо-сутки отопительного периода, (С⁰·сут)/год;

и - коэффициенты, принимаемые по [2, табл. 3]

(м²·⁰С)/Вт

(1.3)

где - базовое значение требуемого сопротивления теплопередаче, (м²·⁰С)/Вт

- коэффициент, учитывающий особенности района строительства (предварительно в расчете принимается равным 1).

(м²·⁰С)/Вт

Таблица 1.2 – Характеристики элементов стен

Приведенное сопротивление стены теплопередаче определяется по формуле:

, (1.4)

где - условное сопротивление теплопередаче однородной ограждающей конструкции, (м²·⁰С)/Вт

r- коэффициент теплотехнической однородности ограждающей конструкции [19],

(1.5)

где и - коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно, Вт/(м²·⁰С)

- термическое сопротивление одного слоя материала стены, Вт/(м²·⁰С);

- толщина слоя, м;

- коэффициент теплопроводности материала слоя, Вт/(м²·⁰С)

Для стен Вт/(м²·⁰С), Вт/(м²·⁰С)

- для конструкции стены с облицовочным кирпичем

Предварительно принимаем (м²·⁰С)/Вт

Принимаем утеплитель из пенополистирола толщиной 15см.

Таблица 1.5 - Характеристики элементов стен

Проверяем выполнение поэлементного требования.

(м²·⁰С)/Вт

(м²·⁰С)/Вт - условие выполняется.

1. Перегородки

Перегородки, разделяющие отдельные компоненты выполнены из сплошной кирпичной кладки толщиной 65 мм (1/4 кирпича) и гипсокартона.

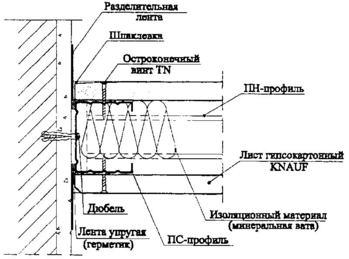

Узлы крепления перегородок приведены на рисунке 1.14.

а) стык перегородок

б) стык перегородки и наружной стены

Рисунок 1.14 - Горизонтальное сечение

1. Окна

Окна и балконные двери металлопластиковые, заполнение двухкамерными стеклопакетами, смотри таблицу 2.

Таблица 1.11- Ведомость заполнения оконных проемов

Теплотехнический расчет окон

Выбор светопрозрачных ограждающих конструкций осуществляется по значению приведённого сопротивления теплопередачи R_o^r, полученному в результате сертификационных испытаний.

При отсутствии сертификационных данных допускается использовать при проектировании значения R_o^r, приведённые в приложении Л [15].

По [15, прил.Л] подберем окно подходящее по теплотехническому расчету:

м² С/Вт;

В проекте приняты металлопластиковые окна и балконные двери с приведенным сопротивлением теплопередаче R_o^r=0,633м² ·ºС/Вт согласно [15] п.5.6, стр.5.

1. Двери

Двери пластиковые с тройным остеклением для жилых зданий, смотри таблицу 2.

Таблица 1.12- Ведомость заполнения дверных проемов

1. Полы

Экспликация полов подробно приведена в таблице 1.13.
