К деталям полов относят примыкания их к стенам (перегородкам). Примыкание полов к стенам оформляют таким образом, чтобы оно давало независимую осадку пола и стен или перегородки.

Чтобы предотвратить передачу материального звука (от ходьбы, перемещения мебели) в соседние помещения, полы отделяют от стен и перегородок зазором в 1 – 2 см, перекрываемым профилированными рейками – плинтусами или галтелью. Крепятся они только к стене или к полу, это обеспечит независимую осадку конструкций по отношению к друг» другу.

1.3.10 Крыша

Кровля - двухскатная с покрытием из металлических кровельных сэндвич-панелей, окрашенных на заводе.

Система водоотвода неорганизованная, с устройством козырьков над входом в здание.

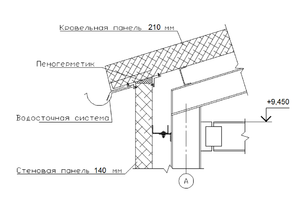

Рисунок 1.9 Конструкция крыши

1.3.11 Вентиляция

Данным проектом предусмотрена приточно-вытяжная система вентиляции административного здания и столовой с естественным и искусственным побуждением.

Удaлeниe и подaчa воздухa оcущеcтвляют через регулируeмыe рeшетки. Выпуcк воздухa в aтмосферу производится через общую вытяжную

шахту. Вce металлическиe вoздухoвoды oкрашиваются масляной краской зa двa рaзa.

Магистральные трубопроводы прокладываются под потолком технического этажа и в вертикальных шахтах. Все трубопроводы систем холодоснабжения теплоизолируются трубной изоляцией для предотвращения выпадения конденсата.

Удаление воздуха из систем отопления предусмотрено в верхних точках, а спуск воды в нижних точках ,с отводом в ближайший трап.

1.3.12 Окна

Рисунок 1.10 Узел крепления окна

1 - панель стеновая; 2 - герметик для наружных работ

3- винт самонарезающий, самосверлящий D 4,8х28, шаг 300 мм;

4 - винт самонарезающий, самосверлящий D 6,3хL, шаг 300 мм; 5 - оконный блок; 6 - утеплитель; 7 - лента уплотнительная;

8 - фасонный элемент ФЭ 1; 9 - фасонный элемент ФЭ 2;

10 - элемент крепления (монтажный анкер); 11 - ригель фахверка.

Окна должны надежно изолировать помещения от наружного шума и удовлетворять требованиям теплозащиты.

Требуемое приведённое сопротивление теплопередаче окон для жилых зданий в определяется по [2, табл. 3] исходя из значения ГСОП R₀^тр для окон определяется по формуле: ,

= 0,000075х4995,2+0,15=0,53 (м²×°С)/Вт

В соответствии с этим, по [2, табл. К1] принимаем оконные заполнения из пластиковых профилей с двухкамерным стеклопакетом с одним стеклом с низкоэмиссионным мягким покрытием с заполнением воздухом с межстекольным расстоянием 10 мм, при этом сопротивление окон теплопередаче составит: R₀=0,64 (м²∙⁰С)/Вт и условие (0,64>0,53) выполнено.

1.3.13 Двери

Дверные блоки – по ГОСТ 6629-88, из шпона.

Входные двери проектируются самозакрывающимися, т. е. оборудованными приборами, которые обеспечивают принудительное и бесшумное закрывание дверей без удара. Эти двери уплотняют прокладками в притворах.

Применение таких дверей защищает здание от хлопанья тяжелыми дверными полотнами, а также от проникновения излишнего холодного воздуха.

Детали и узлы крепления дверной коробки в дверном проеме приведены на рисунке 1.11

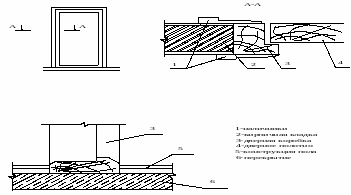

Рисунок 1.11 Детали и узлы крепления дверных коробок

1.4 Отделка интерьера помещений

«Материал отделки принимаем с учетом санитарных, противопожарных, эстетических требований, а также требований строительной акустики помещений комбината бытового обслуживания населения.

Отделка полов в административных, бытовых, служебных помещениях, кладовых, коридорах, холлах, вестибюлях предлагается выполнить из

линолеума теплых, нейтральных тонов. В жилых комнатах – линолеум с

теплозвукоизолирующей прослойкой.

Санузлы, преддушевые, душевые, производственные помещения кухни – керамическая плитка с антискользящим покрытием.

Технические помещения – бетонные, в мокрых технических

помещениях – керамическая плитка.

Потолки для производственных цехов пищеблока, душевых, постирочных, умывальных, туалетов и других помещений с повышенным содержанием влажности окрасить масляной краской.

В жилых комнатах – водоэмульсионная супермоющаяся краска по ГВЛ. В административных, служебных, бытовых помещениях персонала, вестибюлях, холлах и коридорах – подвесная потолочная система кассетного типа «Амстронг».

Отделку стен в коридорах, административных, служебных, бытовых помещениях, кладовых, инвентарных предлагается выполнить алкидной краской спокойных тонов.

Стены в жилых комнатах – латексная краска с применением шелковисто-матовой текстуры.

Стены в технических помещения – водно-дисперсионная краска.

Стены в санузлах, душевых, преддушевых, производственных помещениях кухни – керамическая плитка, водно-дисперсионная краска.

1.5 Отделка фасадов

Здание общежития решено в современном лаконичном стиле. Поэтому основная часть наружных стен и кровли выполняется из сэндвич -панелей, цветовая гамма таких панелей принимается разнообразная и проектируется при сборке изделий в построечных условиях.

Например при монтаже панелей фронтона, панелей, разделяющих» по фасаду этажи, используется лакокрасочное бежевое покрытие, сделанное на заводе.

Пространство фасада между оконными проемами заполнено панелями, окрашенными в красный цвет также в заводских условиях.

Керамзитобетонный цоколь наиболее подвергается атмосферным осадкам, поэтому он окрашивается атмосферостойкой эмалью темно-терракотового цвета за 2 раза.

Кровельные сэндвич-панели, для наиболее светоотражающего эффекта не окрашиваются и сохраняются в естественном варианте – оцинкованное покрытие.

Крыльцо главного входа в здание (площадки и ступени) облицовывается натуральным гранитом серого цвета с шероховатой фактурой.

Оконные блоки и подоконные сливы применяются с полной заводской отделкой.

Вокруг здания сделана асфальтобетонная отмостка шириной 1 м.

1.6 Технико-экономические объёмно-планировочного

решения здания

Для этого проекта типовых решений нет и оценка идет по абсолютным показателям.

Технико-экономические показатели приведены в таблице 1.6

Таблица 1.6 - Технико-экономические показатели объемно-планировочного решения здания

Относительные показатели:

K₁ – коэффициент рациональности планировочных решений;

F_p – площадь полезная; F₀ – площадь общая.

_{К2=Vстр/Fр}

V_стр – полный объём здания;

F_p – площадь полезная.

_{К2=Vстр/Fр=9280,4/1062,1=8,74}

1.7 Генплан участка застройки

Генеральный план для общежития на 200 мест разработан в соответствии с нормативными требованиями, с учетом инженерно-геологических условий, организации транспортных путей, архитектурных, санитарных, противопожарных условий.

Участок, отведённый под строительство здания, расположен в прибрежной зоне бухты Китовая. С запада участок ограничен существующим зданием двухэтажного общежития, с юга береговой зоной, с севера и востока – откосом, укрепленными подпорной стеной (габионами). Поверхность участка достаточно ровная, с небольшим уклоном в северо-восточном направлении, перепад высот не очень значителен.

Решение генплана участка выходит из комплексного решения застройки, наличия свободной от застройки территории, вертикальной планировки с увязкой в единое целое планировочных решений около проектируемого здания и участков, окружающих существующие здания с их сложившейся структурой территории и благоустройства.

С целью выделения функциональных зон участка на территории общежития предусматривают выполнение берегоукрепительных мероприятий, зон водопонижения, выполненных в виде устройства монолитных лотков со съемными сетками.

По периметру здания сделана цементная отмостка по бетонному

основанию шириной 1 м. Покрытие подходов к зданию выполняется из среднезернистого асфальтобетона толщиной 5 см с обрамлением бортовым камнем БР 100.30.15.

В проектных решениях по благоустройству территории обеспечена возможность подъезда пожарных машин и доступ пожарных в любое помещение общежития.

Окружающая территория благоустраивается и оснащается малыми архитектурными формами. Взамен утраченных при строительстве деревьев и кустарников предусматривается компенсационное озеленение. Свободная территория озеленена многолетними» травами.
