ПРИЛОЖЕНИЯ АРХИТЕКТУРА (1218343)

1 . Место строительства

п. Китовый

По заданию

2. Климатический район и подрайон строительства

IIГ

[2, табл. Б1]

3. Зона влажности района

влажная

[3]

4. Расчетная зимняя температура наруж­ного воздуха:

Средняя температура наиболее холодной пятидневки обеспеченностью 0,92, ^оС

-16

[2, табл. 3.1]

5. Преобладающее направление ветра за декабрь -февраль

Максимальная из средних скоростей ветра по румбам

за январь, м/с

Средняя скорость ветра, м/с, со средней суточной температурой воздуха ≤ 8 °С

СЗ

9,5

6,3

[2, табл. 3.1]

6. Нормативная глубина промерзания грунта, м

1,40

[4]

7. Вес снегового покрова, кПа (кгс/м²)

320

[5, табл.4]

8. Средняя температура наружного воздуха, ^оС / упругость водяных паров наружного воздуха, гПа

по месяцам:

январь -12,6/3,5

февраль -9,1/3,1

март -3,6/3,8

апрель +1,5/5,4

май +6,0/7,5

июнь +9,5/10,2

июль +13,3/14,0

август +15,7/15,8

сентябрь +13,5/13,1

октябрь +9,2/9,6

ноябрь +3,6/6,5

декабрь -8,4/ 4,5

[2, табл. 5.1,

табл. 7.1]

9. Сейсмичность района, баллы

9

[6, прилож.Б]

10. Продолжительность периода со среднесуточной температурой воз­духа ниже или равной 0°С, сут.

126

[2, табл. 3.1]

11. Продолжительность периода со среднесуточной температурой воздуха ниже или равной 8°С, сут.

223

[2, табл. 3.1]

12. Средняя температура периода со среднесуточной температурой воздуха ниже или равной 8°С, °С

-0,4

[2, табл. 3.1]

Наименование требований

Принятые характеристики (краткое описание с пояснениями)

Источник ха- рактеристики

1.Расчетная температура воздуха внутри помещения и скорость движения воздуха для основных помещений

1.1 Жилые комнаты

1. Кухня

2. Душевые, ванные

3. Туалет

4. Коридор

5. Вестибюль, лестница

Температура внутреннего воздуха t_в,С⁰

Скорость движения воздуха, м/с

[7, прилож.]

20-22

19-21

24-26

19-21

18-20

16-18

0,15

0,15

0,15

0,15

0,15

0,2

2. Влажностный режим помещений

холодный период года

теплый период года

45-30%

65%

[7, прилож.]

3. Возможная ориентация здания по сторонам света в зависимости от планировочной структуры здания

При односторонней ориентации на сектор А не допускается ориентировать окна жилых помещений комнат. Продолжительность инсоляции должна быть не более 2,5 часа в сутки. При длине коридоров более 48 м необходимо предусматривать дополнительное естественное освещение через световые карманы.

[16, п.9.16]

4.Требования к естественной освещенности помещений, предельные длины коридоров.

Длина общих коридоров не должна превышать при освещении через световые проемы в наружных стенах в одном торце 24м, при освещении с 2^х торцов – 48м.

[16,п. 9.13, 9.16]

5. Требования к пространственному размещению жилых помещений по этажам (использование подвалов)

Размещение жилых помещений в подвальных и цокольных этажах жилых зданий не допускается.

[16, п. 5.5]

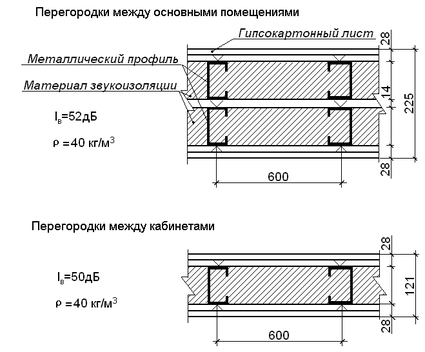

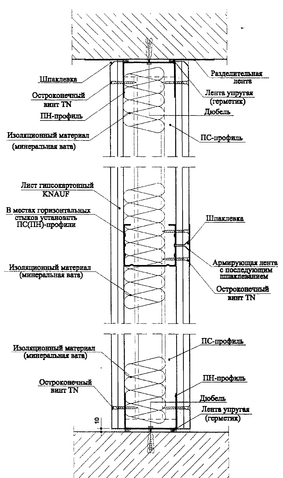

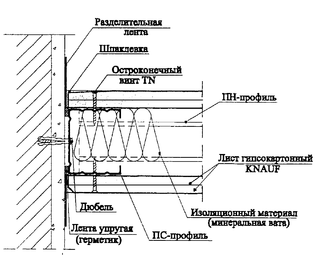

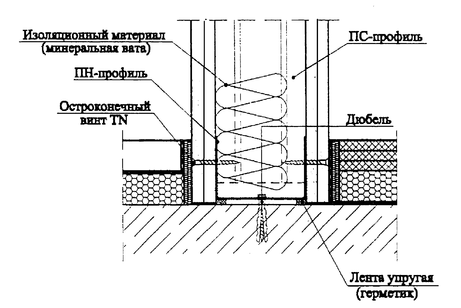

6. Нормы допустимого шума в основных помещениях и требования к J_в и J_у (индекс звукоизоляции) перегородок, стен, перекрытий, дБ

Для межкомнатных перегородок

J_в=52дБ

Для перекрытий между квартирами

J_у=50дБ

[16,п. 9.24]

7. Санитарно – технические устройства (описание типа отопления, вентиляции водоснабжения и т.д.)

Отопление – центральное

Электроснабжение – от ТП

Водоснабжение горячее – от тепловых сетей. Канализация - сливная.

Вентиляция–приточно-вытяжная

По заданию

Наименование помещений

Площади помещений м²

Примечание

По СП

По проекту

На единицу

Всего

(минимальная площадь)

Жилая комната (3 чел.)

6

18

>18

Жилая комната (4 чел.)

6

24

24

Уборная мужская (на 100 чел.)

1 унитаз на 20-30 чел.

5-4 шт.

20 шт.

Уборная женская (на 100 чел.)

1 унитаз на 15 чел.

7 шт.

20 шт.

Умывальная мужская (на 100 чел.)

1 умывальник на 4 унитаза

5 шт.

20 шт.

Умывальная женская (на 100 чел.)

1 умывальник на 2 унитаза

10 шт.

20 шт.

Душевая мужская

20 шт.

Душевая мужская

20 шт.

Вестибюль (на 50 чел)

0,2-0,3

10-15

34,5

Гардероб (на 50 чел)

0,15

7,5

8,63

Зал для просмотра телевизора (на 50 чел)

0,7

35

37,1

2 зала

Медицинский кабинет

12

37,1

Столовая:

обеденный зал на 50 чел.

1,8

90

92,7

Производственные помещения столовой

-

12+12=24

54,7

Комната отдыха персонала с душевой

-

12

13,7

Туалет персонала

-

1,4

Прачечная самообслуживания на 15 машин

-

-

12,7+8,1+9,3+10+9,9+7,1+4,3+3,4=67,8

Офис рыбоперерабатывающей фирмы

-

12

22,3

Переговорный пункт

-

-

35,8

Полицейский пост общественной безопасности

-

12

13,6
