При этом регулировочная скоба может быть выполнена из оцинкованной или сталемедной проволоки диаметром 3-4 мм. Пример струны из трёхпрядной веревки представлен на рисунке 4.8.

Рисунок 4.8 - Устройство

струны из трёхпрядной веревки

На рисунке 4.8 показана струна, выполненная из полиамидной крученой трехпрядной веревки (1) для крепления контактного провода (2) к несущему тросу (3). Один конец полиамидной веревки выполнен с возможностью соединения с контактным проводом посредством струнового зажима (4) через медный коуш (5), а другой конец полиамидной веревки выполнен с возможностью соединения с несущим тросом посредством петлевого узла (6). Для регулирования длины струны (или контактного провода по высоте при монтаже) она содержит регулировочную скобу (7), устанавливаемую в средней части полиамидной веревки (струны).

Из полиамидной крученой трехпрядной веревки тросовой свивки изготавливают струну нужной длины. Длина полиамидной веревки (струны) определяется по конструктивной высоте контактной подвески в местах установки струн с учетом необходимого запаса на узлы и регулировку.

Отмерив нужную длину, полиамидную веревку перерезают специальным резаком или обычным ножом. Для предотвращения распушения концы полиамидной веревки нужно забандажировать и оплавить свечой или паяльной лампой. Один из концов полиамидной веревки закрепляют на несущем тросе путем завязывания простого одинарного узла. Затем второй конец полиамидной веревки соединяют с контактным проводом с помощью струнового зажима через коуш простым двойным узлом. После этого в среднюю часть полиамидной веревки вставляют регулировочную скобу. Наматывая необходимое количество витков, обеспечивают нужную длину полиамидной веревки (струны).

Таким образом, заявленная струна не только обеспечивает изоляцию контактного провода от несущего троса, но и отличается простотой конструкции, надежностью и долговечностью, легко монтируется и демонтируется, дает реальную экономию цветных металлов, а также позволяет устранить перетоки и электромеханический износ.

Струны в первую очередь монтируются на грузонапряженных участках, больших подъемах, на неизолированных сопряжениях в схемах плавки гололеда, на больших мостах и других местах, где имеется повышенный механический и электромеханический износ струн.

Не следует устанавливать струны в местах, где на них возможны электродуговые или тепловые воздействия, например в местах отстоя и трогания тепловозов при смешанной тяге, на открытых воздушных промежутках с защитой от пережогов и др.

Для закрепления полиамидных веревок непосредственно на проводах или зажимах могут быть применены различные виды узлов: простой одинарный, петлевой, комбинированный и простой двойной.

Изготовление струны из полиамидной крученой трехпрядной веревки обеспечивает экономию цветных металлов за счет уменьшения расходов на струновые зажимы и биметаллическую сталемедную проволоку, используемые в известных решениях, а также легкость монтажа, надежность и долговечность эксплуатации струны несмотря на всю простоту конструкции.

1. Выводы

1. Увеличение количества электрических соединителей способствует уменьшению сопротивления, что в свою очередь приводит к уменьшению протекаемого тока по струнам и вследствие этого струны будут меньше подвержены износу.

2. Применение мерных токопроводящих струн позволит избавиться от электрических соединителей которые предназначены для протекания электрического тока и от звеньевых струн, так как мерная струна выполняет обе роли и роль проводника тока и крепит между собой несущий трос и контактный провод. Применение этой струны позволит сократить количество меди используемой для электрических соединителей и звеньевых струн.

3. Применение струн с электроизолятором позволит уменьшить число обрывов звеньевых струн, так как при протекании тока через звеньевую струну происходит нагрев и нарушение механической прочности, что в свою очередь приводит к обрывам. А при применении струны с электроизолятором весь ток будет протекать по электрическим соединителям и струна не будет подвержена нагреву от протекания тока и сохранит свою прочность.

1. РАЗРАБОТКА МЕРОПРИЯТИЙ ПО БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ ПРИ РАБОТЕ НА КОНТАКТНОЙ СЕТИ

1. Анализ опасных и вредных производственных факторов при работе на контактной сети

На здоровье и работоспособность обслуживающего персонала контактной сети в процессе труда оказывает влияние совокупность факторов производственной среды и трудового процесса.

В зависимости от влияния на организм человека отдельные производственные факторы могут быть вредными или опасными [12].

Вредный производственный фактор - фактор среды и трудового процесса, который может вызвать профессиональную патологию, временное или стойкое снижение работоспособности, повысить частоту соматических и инфекционных заболеваний, привести к нарушению здоровья потомства.

В зависимости от количественной характеристики и продолжительности действия отдельные вредные производственные факторы могут стать опасными.

Опасный производственный фактор – фактор среды и трудового процесса, который может быть причиной острого заболевания или внезапного ухудшения здоровья, смерти.

В процессе труда на обслуживающий персонал оказывают действие следующие опасные и вредные производственные факторы [13]:

1. Физические:

• повышенная или пониженная температура воздуха рабочей зоны;

• повышенный уровень шума на рабочем месте;

• повышенный уровень вибрации;

• повышенная или пониженная влажность воздуха;

• повышенные уровни электромагнитного излучения;

• повышенная напряженность электрического поля;

• повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело человека.

1. Биологические:

• повышенное содержание в воздухе рабочей зоны микроорганизмов.

Как видно в процессе работы на обслуживающий персонал контактной сети действует значительное количество физических вредных и опасных производственных факторов. Необходимо применять организационные и технические средства, чтобы защитить человека от действия вышеперечисленных факторов, либо снизить их вредное влияние.

1. Разработка организационных мероприятий по безопасности жизнедеятельности при работе на контактной сети

Так как работа обслуживающего персонала контактной сети сопряжена с действием многих опасных и вредных производственных факторов, необходимо чтобы организм был способен выдержать их воздействие без необратимых изменений как физиологических, так и генетических. Поэтому к работам в электроустановках допускаются работники не моложе 18 лет, по состоянию здоровья соответствующие требованиям, предъявляемым к лицам, связанным с обслуживанием действующих электроустановок, в необходимых случаях с выполнением верхолазных работ. Проверка состояния здоровья работника должна проводится до приема его на работу, а также периодически в установленные сроки.

В отношении мер безопасности работы на контактной сети, воздушных линиях (ВЛ) и связанном с нею оборудовании подразделяются на выполняемые [14]:

• со снятием напряжения и заземлением;

• под напряжением;

• вблизи частей, находящихся под напряжением;

• вдали от частей, находящихся под напряжением.

При выполнении работы со снятием напряжения и заземлением в зоне (месте) ее выполнения должно быть снято напряжение и заземлены те провода и устройств, на которых будет выполняться эта работа (рисунок 5.1). Приближение самого работника или через инструмент, приспособление к проводам, находящимся под рабочим или наведенным напряжением, а также к нейтральным элементам на расстояние менее 0,8 м запрещено.

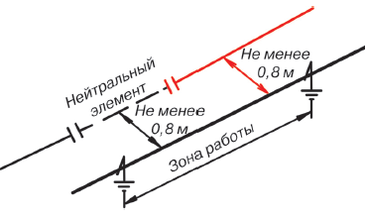

Рисунок 5.1 - Минимальные расстояния при

выполнении работ со снятием напряжения и заземлением

При выполнении работ под напряжением провода и оборудование в зоне (месте) работы находятся под рабочим напряжением. Безопасность работающих должна обеспечиваться применением основных средств защиты и специальными мерами (завешивание стационарных и переносных шунтирующих штанг, шунтирующих перемычек) (рисунок 5.2). Приближение инструментом или деталями к заземленным и нейтральным частям на расстояние менее 0,8 м запрещено.

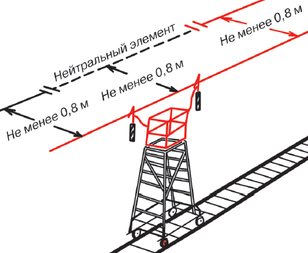

Рисунок 5.2 - Минимальные расстояния при

выполнении работ под напряжением

При выполнении работы вблизи частей, находящихся под напряжением, работающему, расположенному в зоне (месте) работы на постоянно заземленной конструкции, по условиям работы необходимо приближаться к самому или через неизолированный инструмент к электроопасным элементам на расстояние менее 2 м. Приближение инструментом или деталями к электроопасным элементам на расстояние менее 0,8 м запрещено (рисунок 5.3).

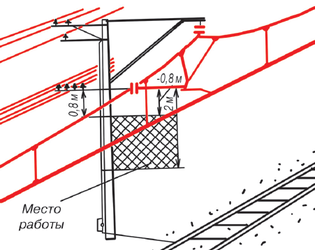

Рисунок 5.3 - Минимальные расстояния при выполнении

работ вблизи частей, находящихся под напряжением

При выполнении работы вдали от частей, находящихся под напряжением, работающему в зоне (месте) работы нет надобности и запрещено, работая на земле или постоянно заземленной конструкции, приближаться инструментом или деталями к электроопасным элементам на расстояние менее 2 м (рисунок 5.4).

Запрещается выполнять работы на контактной сети под напряжением:

• с рабочих площадок автомотрис;

• при скорости ветра свыше 12 м/с;

• под пешеходными мостами, путепроводами, вдоль пассажирских платформ, над которыми имеется крыша до уровня края платформ, в тоннелях и на мостах с ездой понизу;

• во время грозы, дождя, тумана и мокрого снегопада;

• при невозможности использования полной длины изолирующей части средства защиты;

• в опасных местах, за исключением врезных и секционных изоляторов.

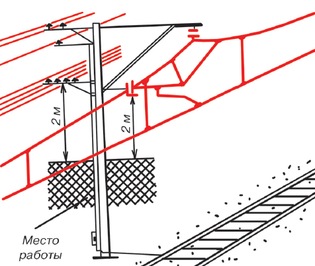

Рисунок 5.4 - Минимальные расстояния при выполнении

работ вдали от частей, находящихся под напряжением

К работе на контактной сети можно приступить после выполнения требуемых организационно-технических мероприятий с разрешения руководителя работ.

Все работы на контактной сети, ВЛ и связанном с нею оборудовании выполняются по нарядам и распоряжениям. Приступать к подготовке места работы по наряду или распоряжению допускается лишь после получения приказа или согласования от энергодиспетчера.

Все члены бригады перед выполнением работ обязаны получить целевой инструктаж. В целевом инструктаже указывается:

• содержание предстоящей работы;

• условия производства работ;

• технологию выполнения работы;

• распределение обязанностей между членами бригады;

• точные границы зоны и места работы каждого члена бригады;

• расположение поблизости нейтральных частей и токоведущих частей, оставшихся под рабочим или наведенным напряжением, а также расположение заземленных и нейтральных частей;

• места прохода ВЛ с другим потенциалом и другим родом тока;

• места секционирования;

• места, на которых запрещается работа, а также опасные места;

• места установки заземляющих штанг;

• особенности в ограждении места работы;

• порядок перемещения в зоне работы.

Перед тем как приступить к работе под напряжением, необходимо проверить состояние и исправность ограждений, лестниц, шунтирующих штанг, протереть изоляторы площадок автодрезины и автомотрисы. После этого следует опробовать изоляцию изолирующей съемной вышки, рабочей площадки дрезины или автомотрисы.
