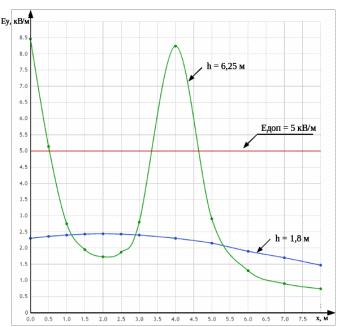

Рисунок 6.2 - Кривые зависимости от расстояния до оси путей

двухпутного участка Архара-Облучье

Результаты расчета показывают, что нахождение вблизи контактной подвески, находясь на поверхности земли безопасно, с точки зрения влияния электрического поля. При этом, работа на изолирующей вышке, на расстоянии от проводов контактной сети менее 0,65 метров, опасна. Время такой работы должно быть сокращено до 180 минут [19].

1. ОЦЕНКА ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ МОДЕРНИЗАЦИИ КОНТАКТНОЙ СЕТИ УЧАСТКА АРХАРА-ОБЛУЧЬЕ

1. Экономическое обоснование модернизации участка Архара-Облучье

Модернизация участка контактной сети предусматривает подвес на КП 27,5 кВ дополнительного усиливающего провода. Длина модернизируемого участка в сумме по обоим путям составляет

Экономическое обоснование предусматривает расчёт срока окупаемости работ по модернизации КС, которые осуществляются в течении года одноэтапным вложением средств. Срок окупаемости определяется по формуле:

(7.1)

где - единовременные капитальные вложения в модернизацию сети; - экономический эффект от электрификации участка; - текущие расходы на содержание и обслуживание модернизированной контактной сети [20].

1. Расчет капитальных вложений на модернизацию контактной сети

Капитальные вложения на модернизацию КС включают в себя стоимость приобретаемого оборудования, материалов длительного использования и затраты на монтаж оборудования .

(7.2)

Для приведения цен 2000 года к ценам 2017 года используются коэффициенты: для монтажных работ - 6,74.

Для расчёта капитальных вложений на модернизацию контактной сети разрабатываются сметы на монтажные работы, материалы и оборудования (таблица 7.1, 7.2) [24,25].

Таблица 7.1 – Сметная стоимость материалов и оборудования контактной сети

Наименование работ или затрат		Ед-ца измерен.		Число ед-ц		Сметная стоимость, тыс.р.
						ед-цы	общая
Провода
А-185 (0,502 т/км)		км		220		121,316	31663,58
Изоляторы
ПСД-70Е		шт		13150	0,390		5128,50
Зажимы
РКС-048	шт		15600		0,250		3900,20
Итого по смете							40691,28

Таблица 7.2 – Сметная стоимость монтажных работ по усилению КС перегона

Наименование работ или затрат	Ед.	Число единиц	Сметная стоимость, тыс.р.
			Ед. изм.	Общ.	Приведенная
Монтаж усил-го провода на подвесных изоляторах с учетом монтажа гирлянды изоляторов	км	220	0,153	30,26	200,94
Итого по смете					200,94

Стоимость оборудования, материалов и монтажных работ взяты из [21,23].

По итогам сметы определяются стоимость модернизации контактной сети перегона, тыс. руб.

1. Расчет текущих расходов по эксплуатационному обслуживанию участка контактной сети

Текущие эксплуатационные расходы по содержанию и обслуживанию участка КС включают: расходы на оплату труда ; отчисления на социальные нужды ; расходы на запасные части ; амортизационные отчисления на вновь вводимое оборудование и прочие расходы

(7.3)

Для расчёта расходов на оплату труда [21] необходимо рассчитать численность работников района контактной сети (ЭЧК), обслуживающих контактную сеть, по формуле:

(7.4)

где - среднесетевой норматив численности на обслуживание контактной сети, чел/км; - развёрнутая длина участка контактной сети, обслуживаемого ЭЧК, ; - региональный коэффициент дороги, ; - коэффициент, учитывающий сроки ввода участка в эксплуатацию, ; - коэффициент, учитывающий категорийность дистанции по электропотреблению,

Значение коэффициентов взято из [22].

Расчетная численность персонала ЭЧК включает:

- рабочие: электромонтеры, водители дрезин, водители автолетучек;

- специалисты: старший электромеханик, электромеханик, техник.

Численность специалистов ЭЧК, водителей дрезин, автолетучек планируются из расчета один человек на район контактной сети. При этом следует учесть, что водители дрезин работают по круглосуточному режиму обслуживания, два человека в смену, коэффициент, учитывающий потребность в рабочей силе при круглосуточной форме обслуживания объектов равен 4,2. Оставшуюся потребность составляют электромонтеры, их численность распределяется по квалификационным разрядам: IV разряд - 25%, V разряд - 45%, VI разряд - 30%. Расчет численности приведен в таблице 7.3.

Таблица 7.3 – Численность персонала района контактной сети

Кроме того, в штат района контактной сети входит начальник района контактной сети и уборщица производственных помещений.

Так как в обслуживании модернизированного участка КС принимают участие все работники ЭЧК, то необходимо рассчитать общий фонд заработной платы работников контактной сети, а затем определить ту часть расходов на оплату труда, которая будет приходиться на обслуживание модернизированного участка:

(7.5)

Отчисления на социальные нужды рассчитываются по формуле:

При расчёте материальных затрат на обслуживании участка КС использовались следующие нормативы расходов приходящихся на ЭЧК [22]:

- на материалы и запасные части на ЭЧК

- на топливо для производственных целей на ЭЧК

- на электроэнергию для производства

- на прочие материальные затраты

Тогда расходы на материальные затраты и запасные части определяются:

(7.7)

При определении амортизационных отчислений учитывается нормативный срок службы сооружений контактной сети

В соответствии с этим, среднегодовая величина амортизационных отчислений равна:

(7.8)

Прочие затраты принимаются в размере 10 % от

(7.9)

Годовой фонд заработной платы по каждой категории работников рассчитывается по формуле:

(7.10)

где - средняя месячная заработная плата, тыс.р.; Ч – кол-во человек, чел.

Средняя месячная заработная плата складывается из месячной тарифной ставки, премии, доплат и надбавок, рассчитывается по формуле:

(7.11)

где - месячная ставка по тарифу, тыс.р; - доплата за работу в ночное время, тыс.р:

(7.12)

доплата за работу в праздничные дни , тыс.р.:

(7.13)

премия П, тыс.р., рассчитывается по формуле:

(7.14)

- доплата за разъездной характер работы, тыс.р:

(7.15)

- доплата за отдаленность обслуживаемых объектов, тыс.р:

(7.16)

- доплата за работу в сложных климатических условиях, тыс.руб:

(7.17)

- надбавка за непрерывный стаж работы, тыс.р:

(7.18)

- надбавка по районному коэффициенту, тыс.р:

(7.19)

Рассчитаем фонд заработной платы работников ЭЧК по формулам 7.10-7.19 данные расчета сведены в таблицу Б1 (приложение Б).

В результате произведённых расчётов фонд оплаты труда работников ЭЧК составит

Согласно формуле 7.5 расходы на оплату труда работников модернизированного участка равны

Отчисление на социальные нужды согласно формуле 7.6

Расходы на материальные затраты и запасные части согласно формуле 7.7

В соответствии формулой 7.8, среднегодовая величина амортизационных отчислений

Прочие затраты принимаются, согласно формуле 7.9

Текущие эксплуатационные расходы по содержанию и обслуживанию модернизированного участка контактной сети, согласно формуле 7.3 составляют:

1. Определение экономического эффекта от электрификации участка Архара-Облучье

Экономический эффект от усиления контактной подвески участка Архара-Облучье находится по формуле (7.20) [20]:

(7.20)

где - количество поездов за сутки в грузовом движении; - увеличение веса поезда при системе ЭУП; - длина модернизируемого участка, км; - доходная ставка дороги,

- коэффициент, учитывающий отношение масс поезда нетто к массе поезда брутто, по данным ДВЖД
