Группа досмотра пассажиров и багажа оснащена:

1. Интроскопы в количестве 22 шт.

Для досмотра багажа и ручной клади используется рентгенотелевизионный интроскопом HI-SCAN 5180J.

HI-SCAN 5180J рис.2.1 – надежная современная система рентгенотелевизионного досмотра с туннелем 51 cм x 80 cм (ширина x высота). Такой размер туннеля идеально подходит ручной клади и багажа в зонах с повышенными требованиями безопасности.

Рис.2.1 HI-SCAN 5180J

Главным недостатков интроскопа HI-SCAN 5180J является сканирование изображения содержимого ручной клади и багажа пассажиров только в одной проекции. То есть, сумки должны ставиться пассажирами вдоль для корректного изображения сканирования. Если при досмотре сумка была поставлена криво, идентификация содержимого станет невозможной, что повлечет за собой дополнительные меры по досмотру. Агенту САБ потребуется время для того чтобы в присутствии пассажира переместить багаж или ручную кладь в правильное положение. Это значительно снижает пропускную способность и может привести к задержке рейса, что отрицательно сказывается на качестве досмотра в аэропорту.

Таким образом, существующий интроскоп является не эффективным и требует замены на более совершенный.

Linescan 112 рис.2.2 - это рентгенотелевизионного интpоскоп средних размеров с низким конвейером для удобной погрузки крупногабаритных предметов (размеры 650х820 мм).

Рис.2.2. Linescan 112

В системе установлены новые детекторные элементы рентгеновского излучения, обеспечивающие самое высокое отношение сигнал - шум. Система позволяет использовать различные компьютерные опции, включая Threat Image Protection (TIP) - внедрение опасных предметов, Operator Assist (OA) - автоматическое определение заданных программой материалов, и Image Archiving (IA) - сохранение изображений по видам. Система идеально подходит для применения в аэропортах;

1. Стационарные металлоискатели рис.2.3, в количестве 16шт.

Металлодетектор арочный досмотровый Rapiscan Metor 250 обеспечивает превосходное однородное обнаружение по всей высоте стойки детектора. Многозонная конструкция позволяет добиться превосходной чувствительности и более низкого по сравнению с обычными детекторами уровня ложных тревог, что обеспечивает значительное повышение пропускной способности. Идеально подходит для использования в аэропортах;

Рис. 2.3. Металлодетектор Метор 250

1. Ручные металлоискатели в количестве 15шт рис.2.4.

Ручные металлодетекторы являются неотъемлемой частью процесса персонального досмотра. Metor 28 удобен как для сотрудника службы безопасности, так и для досматриваемого лица. Уникальная изогнутая форма металлодетектора позволяет тщательно досмотреть человека, не касаясь его руками в процессе досмотра. Обнаруживает любые металлы – как черные, так и цветные. Имеет Три уровня чувствительности. Metor 28 безопасен для людей с кардиостимуляторами и не оказывает воздействия на магнитные носители информации. Напряженность магнитного поля металлодетектора Metor 28 соответствует международным стандартам безопасности человека.

Рис.2.4.Метор 28

По результатам досмотра, пассажиров, ручной клади и багажа службы АБ с использованием технических средств можно сделать вывод о том, что комплексное использование средств контроля доступа и средств досмотра помогает выявить запрещенные к перевозке предметы, которые в той или иной степени могут способствовать возникновению АНВ. Однако использование существующих ТСО в аэропорту Хабаровск не может гарантировать стопроцентную защищенность комплекса аэропорта от АНВ.

В табл.2.2. показаны результаты досмотра пассажиров, ручной клади и багажа службой авиационной безопасности в аэропорту Хабаровск.

Таблица 2.2

Результаты досмотра пассажиров, ручной клади и багажа службой авиационной безопасности в аэропорту Хабаровск за первый квартал 2017г

Основные показатели		Единица измерения	Количество
1.Досмотрено пассажиров		чел.	185926
2.Пресечено попыток проноса в воздушные суда опасных веществ и предметов		попыток	229
3.Выявлено и изъято: а) оружия всех видов и специальных средств (всего) б) боеприпасов всех видов (всего) в) взрывчатые вещества г) легковоспламеняющихся жидкостей д) ядовитые, коррозирующие и другие вещества е) колюще-режущих предметов ж) пиротехнических средств		ед шт кг кг кг кг шт	94 324 нет 39,75 71,60 нет 724
4. и 5.Перевезено оружия и боеприпасов, сданных пассажирами службе АБ на хранение на период полета	оружие	ед	724
	Боеприпасов	шт	23692

Таким образом, такому крупному авиаузлу, как аэропорт Хабаровск, требуется внедрение более перспективных систем охраны и контроля доступа в контролируемую зону.

2.2 Виды современных методов и технологий (сравнительный анализ отечественных и зарубежных методов).

1) Технология детектирования следов (микро количеств) веществ повышенной опасности, в том числе взрывчатки, наркотических средств, отравляющих, сильнодействующих, ядовитых веществ, а также веществ-прекурсоров, из которых могут быть изготовлены вещества повышенной опасности, является одной из главных в современной системе обеспечения транспортной безопасности и рассматривается в качестве альтернативы опасного для здоровья человека рентгеновского сканирования тела на предмет обнаружения запрещенных к проносу на борт воздушного судна веществ;

Как правило, акты терроризма и террористические акты совершаются с использованием взрывчатых веществ (ВВ), сегодня посягательства на жизнь государственных или общественных деятелей, насильственные действия, сопряженные с устрашением общества и населения, распространились во всем мире, борьба с этим противоправным явлением носит ярко выраженный международный характер. Угрозы национальной безопасности послужили толчком для создания и развития антитеррористического оборудования, направленного на быстрое обнаружение и нейтрализацию диверсионно-террористических средств.

Методы обнаружения взрывных устройств и взрывчатых веществ делят на два основных типа: прямые и косвенные.

Прямыми методами называются методы, позволяющие надежно установить наличие (или отсутствие) в подозреваемом предмете (объекте) взрывчатого вещества. Такие методы реализуются путем использования газоанализаторов и высокоаналитического оборудования, принципы работы которого основаны на успехах естествознания – физики, химии (спектрофотометрия, газовая хроматография, и т. п.). Для прямого поиска взрывчатых веществ и взрывных устройств активно используются биодетекторы (собаки, обученные минно-розыскной службе).

Не менее широко применяются косвенные методы поиска. О возможном присутствии взрывоопасных устройств и субстанций судят по косвенным признакам с помощью соответствующих приборов: наличие металлических деталей корпуса, проводов, взрывателя – металлодетекторы; характерные очертания изделий, проводов, взрывателя – рентгено-телевизионные установки; наличие микросхем, полупроводниковых приборов – нелинейные локаторы.

Важное в технических возможностях обнаружения взрывчатых веществ: среди арсенала современных аналитических методов и приборов не существует (и едва ли возможно существование) универсального метода противодействия террористической угрозе. Разнообразными являются и задачи поиска и обезвреживания взрывоопасных объектов, поэтому решение проблемы безопасности граждан возможно только путем комплексного применения нескольких методов и приборов.

Подавляющее большинство терактов совершается с применением тротила или содержащих его смесей, поскольку они широко применяются в военном деле для снаряжения боеприпасов, а также в проведении взрывных работ гражданского назначения.

Обнаружение тротила – обязательный этап специального обучения служебных собак. Проверку чувствительности электронных детекторов и анализаторов взрывчатых веществ тестируют в первую очередь на тротил и его следы. Это связано с тем обстоятельством, что на производстве, при транспортировке и хранении боеприпасов и других объектов военного назначения, содержащих взрывчатые вещества иных типов, эти объекты и вещества обычно находятся в непосредственной близости с тротилсодержащими материалами и, следовательно, могут быть загрязнены микрочастицами тринитротолуола, а значит, обладают соответствующим «запахом».

В работе газоаналитических приборов обнаружения взрывчатых веществ фактически копируется принцип, реализуемый при использовании собак, – выявление объекта, содержащего взрывчатое вещество, по наличию в окружающем пространстве паров и/ или микрочастиц этого вещества. Но в то же время газоанализаторы незаменимы в решении ряда поисковых задач благодаря таким свойствам и функциям, как возможность работать в течение практически неограниченного времени, идентифицировать тип взрывчатого вещества и документировать результат обнаружения. Представленные на рынке газоаналитические приборы можно разделить на две группы:

-детекторы ;

-анализаторы.

Детекторы рис. 2.5 – портативные приборы, обнаруживающие присутствие молекул взрывчатого вещества в воздухе, как правило, без отнесения к конкретному типу. Обнаружение ВВ происходит в режиме реального времени при прохождении через детектор потока воз- духа, отбираемого в непосредственной близости от объекта. Приборы эффективны при поиске легколетучих взрывчатых веществ, таких как нитроэфиры, нитроглицерин (динамит) и тротил. При создании такого прибора используется метод спектрометрии ионной подвижности (зависит от массы иона, его заряда и строения). Вероятность и степень ионизации молекул вещества в воздухе, отбираемом от подозрительного объекта, сильно зависят от внешних условий, например, от влажности. В связи с этим для детекторов характерна (и допустима) несколько повышенная вероятность ложных срабатываний. Совершенствование аналитического блока и математической обработки получаемых сигналов позволяет уменьшить влияние негативных факторов и повысить селективность прибора.

Рис.2.5 Детектор взрывчатых веществ - М-ИОН

В отличие от детекторов, анализаторы рис.2.6. способны не только обнаруживать взрывчатые вещества, но и определять их групповую принадлежность к конкретному типу ВВ. Для этого в них предусмотрена компьютерная об- работка результатов анализа и использование соответствующих банков данных по взрывчатым веществам. Как правило, анализаторы работают с предварительным накоплением пробы, поэтому продолжительность анализа несколько больше, чем у детекторов. Анализаторы характеризуются значительными габаритами и массой и более высоким энергопотреблением. Существенным преимуществом перед детекторами является большая достоверность получаемой анализаторами информации.

Анализаторы, как правило, снабжаются специальным пробоотборным устройством, представляющим собой портативный пылесос, в который помещается салфетка. Поток очищенного (возможно подогретого) воздуха или иного газа-носителя снимает пробу салфетки и переносит ее в аналитический блок, что значительно снижает возможность влияния на анализ внешних факторов. Метод спектрометрии ионной подвижности отличается быстродействием, время анализа составляет порядка 6–8 с.

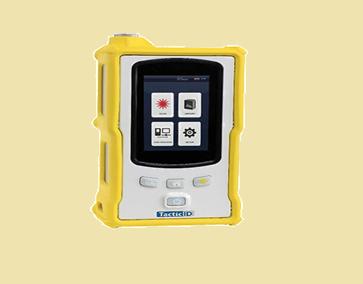

Рис.2.6. Портативный анализатор взрывчатых веществ,

других материалов TacticID-GP.
