1 Техническо – Распорядительный Акт железнодорожной станции Лучегорск [Текст] : [принят 28 октября 2016 г.].
2 Технологический процесс станции Лучегорск [Текст] : [принят 28 октября 2016 г.].
3 Техническо – Распорядительный Акт железнодорожной станции Угольная [Текст] : [принят 16 февраля 2016 г.].
4 Технологический процесс станции Угольная [Текст] : [принят 16 февраля 2016 г.].
5 Нормы времени на маневровые работы, выполняемые на железнодорожных станциях ОАО "РЖД", нормативы численности бригад маневровых локомотивов [Текст] : Утв. вице – президентом ОАО "Российские железные дороги" С.В. Козырев от 08 февраля 2007 г. – 102 с.
6 Кудрявцев В.А. Управление движением на железнодорожном транспорте: Учеб. пособие для вузов ж.-д. трансп./ В.А. Кудрявцев. – М.: Маршрут, 2003. – 200с.
7 Управление эксплуатационной работой и качеством перевозок на
железнодорожном транспорте: Учебник для вузов / Под. ред. П.С. Грунтова. – М.: Транспорт, 1994. – 543с.
8 Широкова, В.В. Организация работы сортировочной станции [Текст]: учеб. пособие / В.В. Широкова, Е.А. Несветова. – Хабаровск : Изд-во ДВГУПС, 2006. – 98 с.
9 Экономическое обоснование эффективности проектов по совершенствованию технологии перевозочных процессов и реконструктивных мероприятий: учебное пособие / А.Н. Кобылицкий, Л.А. Михеева – Хабаровск: Изд-во ДВГУПС, 2016.- 122с.
10 Тяга поездов: учебное пособие/ Б.Г.Постол, Е.Н. Кузьмичев - Изд-во ДВГУПС, 2011.- 79с.
11 Охрана труда на железнодорожном транспорте: учеб. пособие / В.Д.Катин, Э.А.Королев, И.М.Тесленко; под ред. В.Д.Катина. – Хабаровск: Изд-во ДВГУПС,2007.-84с.
12 Охрана труда на железнодорожном транспорте: Учебник для ж.д. вузов / Е.А.Клочкова, 2004.-412с.
13 Охрана окружающей среды при перевозке угля железнодорожным транспортом. И.Г. Ищук, Е.А. Старокожева – Москва, 2000.-3с.
14 Инженерная защита окружающей среды: Учебное пособие/ Под ред. О.Г. Воробьева. «Лань», 2002.-42с.
ПРИЛОЖЕНИЕ А

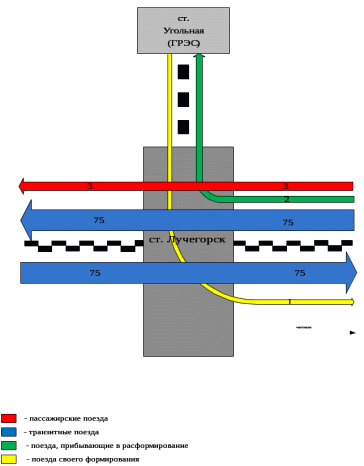

Диаграмма среднесуточных поездопотоков станции Лучегорск
ПРИЛОЖЕНИЕ Б
Технологическая карта выгрузки 12-ти полувагонов на в/о в зимнее время
| Операция | Персонал | Норма времени, мин |
| Закрепление груженого состава на путях надвига при постановке тепловозом. | Составитель поездов 5 р. | 1 |
| Подвод тележки-толкателя к составу, сцепка ТТ с составом, проверка сцепа, отпуск тормозов, раскрепление состава. | Машинист в/о 5,6 р., составитель поездов 5 р. | 15 |
| Навешивание защитных экранов на датчики КБД | Составитель поездов 5 р. | 12 |
| Отбор проб или замер зольности | Пробоотборщик топлива 2 р. | 12 |
| Постановка 4-х полувагонов в размораживающее устройство. Разогрев, отключение РУ, снятие защитных экранов | Маш. в/о 6 р., 5 р. Составитель поездов | 38 |
| Выгрузка 4-х полувагонов в 3 — 4 приёма, зачистка п/в от остатков топлива, зачистка решёток 3Б механизированным способом или вручную | Маш. в/о 6 р., 5 р. Составитель поездов | 36 |
| Доразогрев 4-х следующих п/в | Маш. в/о 6 р., 5 р. Составитель поездов | 10 |
| Снятие защиты датчиков с п/в, выгрузка 4-х п/в в 3-4 приёма, очистка п/в от остатков топлива, зачистка решёток ЗБ механизированным способом или вручную | Маш. в/о 6 р., 5 р. Составитель поездов | 36 |
| Аналогично п. 7 следующие 4 п/в | Маш. в/о 6 р., 5 р. Составитель поездов | 10 |
| Аналогично п. 8 следующие 4 п/в | Маш. в/о 6 р., 5 р. Составитель поездов | 36 |
| Формирование состава | Составитель поездов 5 р | 6 |
| Передача информации маневровому диспетчеру ст. Угольная об окончании выгрузки | Машинист в/о 6 раз | 1 |
| Отвод Л в тупик, перевод стрелки на тепловоз | Машинист в/о 6 р. | 9 |
| Время на выталкивание порожних п/в из ротора, закрепление-раскрепление порожнего состава на пути выдачи, постановка груженого состава в ротор | Машинист в/о 5, 6 р. Составитель поездов 5 р | 12 |
| Всего | 234 мин |
ПРИЛОЖЕНИЕ В
Технологическая карта выгрузки 13-ти полувагонов ха в/о в зимнее время
| Операция | Персонал | Норма времени, мин |
| Закрепление груженого состава на путях надвига при постановке тепловозом. | Составитель поездов 5 р. | 1 |
| Подвод тележки-толкателя к составу, сцепка ТТ с составом, проверка сцепа, отпуск тормозов, раскрепление состава. | Машинист в/о 5,6 р., составитель поездов 5 р. | 15 |
| Навешивание защитных экранов на датчики КБД | Составитель поездов 5 р. | 12 |
| Отбор проб или замер зольности | Пробоотборщик топлива 2 р. | 12 |
| Постановка 4-х полувагонов в размораживающее устройство. Разогрев, отключение РУ, снятие защитных экранов | Маш. в/о 6 р., 5 р. Составитель поездов | 38 |
| Выгрузка 4-х полувагонов в 3 — 4 приёма, зачистка п/в от остатков топлива, зачистка решёток 3Б механизированным способом или вручную | Маш. в/о 6 р., 5 р. Составитель поездов | 36 |
| Доразогрев 4-х следующих п/в | Маш. в/о 6 р., 5 р. Составитель поездов | 10 |
| Снятие защиты датчиков с п/в, выгрузка 4-х п/в в 3-4 приёма, очистка п/в от остатков топлива, зачистка решёток ЗБ механизированным способом или вручную | Маш. в/о 6 р., 5 р. Составитель поездов | 36 |
| Аналогично п. 7 следующие 4 п/в | Маш. в/о 6 р., 5 р. Составитель поездов | 10 |
| Аналогично п. 8 следующие 4 п/в | Маш. в/о 6 р., 5 р. Составитель поездов | 36 |
| Доразогрев 13-го п/в | Маш. в/о 6 р., 5р. Составитель поездов | 8 |
| Снятие защиты датчиков с п/в, выгрузка 1 п/в в 3-4 приёма, очистка п/в от остатков тоны ва, зачистка решёток 36 механизированным способом гни вручную | Маш. в/о 6 р., 5р. Составитель поездов | 9 |
| Формирование состава | Составитель поездов 5 р | 7 |
| Передача информации маневровому диспетчеру ст. Угольная об окончании выгрузки | Машинист в/о 6 раз | 1 |
| Отвод Л в тупик, перевод стрелки на тепловоз | Машинист в/о 6 р. | 9 |
| Время на выталкивание порожних п/в из ротора, закрепление-раскрепление порожнего состава на пути выдачи, постановка груженого состава в ротор | Машинист в/о 5, 6 р. Составитель поездов 5 р | 12 |
| Всего | 252 мин |
ПРИЛОЖЕНИЕ Г
Технологическая карта передачи 25 вагонов с выставочных путей станции Лучегорск на станцию Угольная
| Наименование операций | Полурейс | Длина полу- рейса, м | Количе- ство вагонов | Продолжительность выполнения операций, мин | |
| Начало | Конец | ||||
| Заезд локомотива | МЗ | З путь | 306 | - | 1,91 |
| Прицепка локомотива к составу с присоединением воздушной магистрали | - | - | - | - | 1,1 |
| Уборка тор. башмаков (4 шт.) с осаживанием и с учетом прохода | - | - | - | - | 0,41+0,06· 3+ 0,01 ·28 = 0,87 |
| Проход составителя в локомотив | - | - | - | 2 | 0,01 ·28=0,28 |
| Зарядка тормозной магистрали, опробование автотормозов с вы- дачей справки ВУ-45 | - | - | - | 25 | 30 |
| Доклад дежурному по станции о готовности | - | - | - | - | 0,3 |
| Доклад дежурного по станции о готовности маршрута | - | - | - | - | 0,3 |
| Подача сигнала отправления, и приведение поезда в движение | - | - | - | - | 0,2 |
| Следование со станции Лучегорск до границы ст. Деповская | 3 путь | Граница ст.Деп | 3967 | 25 | 16,37 |
| Получение доклада о готовности маршрута. Прибытие на I путь по ручному сигналу | Граница ст. Депов. | I путь | 200 | 25 | 1,5 |
| Время хода поезда со станции Деповская на станцию Угольная | I путь ст.Деп. | 1 путь ст.Уг. | 6251 | 25 | 25,51 |
| Укладка тормозных башмаков с накатом с учетом прохода (2шт.) | - | - | - | 25 | 0,29+0,01·14=0,43 |
| Проход составителя к локомотиву | - | - | - | - | 0,01·14=0,14 |
| Перекрытие концевого крана | - | - | - | - | 0,14 |
| Разъединение тормозных рукавов | - | - | - | - | 0,12 |
| Расцепка локомотива и вагонов | - | - | - | - | 0,08 |
| Доклад дежурному по станции о готовности | - | - | - | - | 0,3 |
Окончание прил. Г
| Наименование операций | Полурейс | Длина полу- рейса, м | Коли-чество вагонов | Продолжительность выполнения операций, мин | |
| Начало | Конец | ||||
| Распоряжение дежурного по станции о ман. передвижениях | - | - | - | - | 0,1 |
| Выезд локомотива | М 56 | М74 | 50 | - |
|
| Всего | 78,87 | ||||
| Примечание - Операции под номером 3,4 выполняются параллельно операции под номером 5. | |||||
ПРИЛОЖЕНИЕ Д
Технологическая карта передачи 50 вагонов с путей станции Угольная на выставочные пути станции Лучегорск
| Наименование операций | Полурейс | Длина полу- рейса, м | Количе- ство вагонов | Продолжительность выполнения операций, мин | |
| Начало | Конец | ||||
| Получение распоряжения на маневровую работу | - | - | - | - | 0,37 |
| Заезд локомотива | М 34 | 4П | 143 | - | 0,94 |
| Прицепка локомотива к составу с присоединением воздушной магистрали | - | - | - | - | 1,1 |
| Уборка тор. башмаков (2 шт) с осаживанием с учетом прохода и доклад дежурному по станции | - | - | - | - | 0,41+0,06+0,01*14=0,61 |
| Проход составителя в локомотив | - | - | - | - | 0,01*14=0,14 |
| Зарядка торм. магистрали, опробование автотормозов работниками ПТО с выдачей справки ВУ-45 | - | - | - | 50 | 40 |
| Доклад дежурному по станции о готовности | - | - | - | - | 0,3 |
| Подача сигнала отправления поезда и приведение его в движение | - | - | - | - | 0,1 |
| Следование поезда до станции Деповской | 4П ст. Уг. | 1П ст. Деп. | 6257 | 50 | 25,94 |
| Вручение машинисту путевой записки | - | - | - | - | 0,15 |
| Доклад о приготовлении маршрута | - | - | - | - | 0,1 |
| Следование по перегону Деповская - Лучегорск | 1 путь | М 3 | 4000 | 50 | 16,91 |
| Доклад дежурному по станции о проверке автотормозов | - | - | - | - | 0,3 |
| Получение доклада о готовности маршрута | - | - | - | - | 0,3 |
| Прибытие на станцию Лучегоск | М 3 | 3 путь | 700 | 50 | 4,88 |
| Закрепление тормозными баш-маками (4 шт.) с накатом, с учетом прохода | - | - | - | - | 0,29+0,06*3+0,01*28 =0,75 |
| Проход составителя к локомотиву | - | - | - | - | 0,01*28=0,28 |
