Текст из файла (страница 9)

Рисунок 4.3 – Устройство. Общий вид

Рисунок 4.4 – Устройство. Вид сверху

Рисунок 4.5 – Устройство. Вид с боку

Для расчета данной конструкции была выбрана программа APM WinMachine.

APM WinMachine - система, позволяющая производить расчет в области машиностроения, архитектуры и других сферах деятельности. Расчет проводится в соответствии с новейшими достижениями математики и инженерных вычислений, а также в программирования.

APM Structure3D - модуль, предназначенный для элементарно-конечного анализа конструкций. С его помощью решаются следующие задачи:

- расчет внутренних усилий конструкции;
- определение температурных колебаний, их влияние на конструкцию;
- определение усталостной прочности;
- нелинейные геометрические расчеты;
- расчет вынужденных колебаний и др.

APM Structure3D имеет наглядный визуализатор результатов расчета по всему спектру решаемых задач. Это можно увидеть на примере модели кронштейна и карты его напряженно-деформированного состояния. Результаты расчета можно просмотреть и в табличной форме. Если же речь идет о напряжениях, то для просмотра имеются результаты расчета как компонентов напряжений, так и эквивалентных напряжений.

В APM Structure3D предусмотрена возможность визуализации результатов расчета как на поверхности объекта, так и внутри него. Для этого на этапе создания модели необходимо разместить ее различные части в соответствующие слои и тогда с помощью отключения некоторых из них можно обеспечить послойный просмотр результатов прочностного и жесткостного анализа любой зоны внутри объекта.

Исходя из конструкции надрессорной балки, представленной на рисунке 4.6 составляем конструктивную схему захвата (рисунок 4.7).

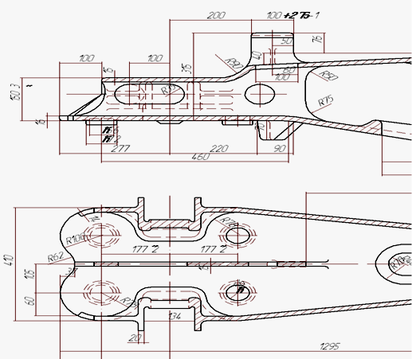

Рисунок 4.6 – Конструкция надрессорной балки

Рисунок 4.7 – Конструктивная схема захвата

Конструктивный расчет устройства показан на рисунках 4.8 – 4.12.

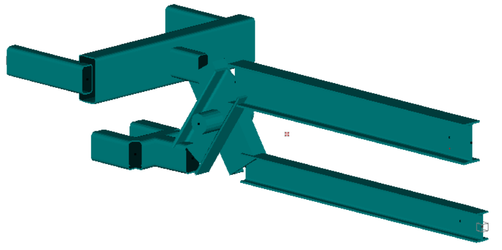

Рисунок 4.8 – Общий вид захвата

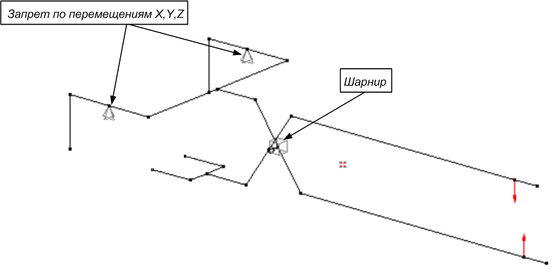

Рисунок 4.9 – Запреты в конструкции

Рисунок 4.10 – Карта напряжений захвата

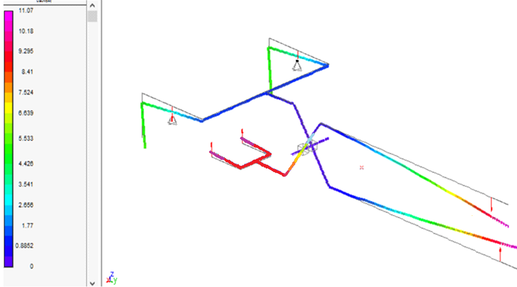

Рисунок 4.11 – Карта перемещений захвата

Рисунок 4.12 – Схема стержней

Количество используемых стержней равно 25.

Материалы для создания устройства приведены в таблице 4.1. Детали устройства изображены на рисунках 4.13 - 4.19.

Таблица 4.1 – Материалы используемые для создания устройства

Название	Модуль Юнга [МПа]	Коэф. Пуассона	Плотность [кг/кб.м]	Коэф. температурного расширения [1/C]	Коэф. теплопроводности [Вт/мК]
Сталь 09Г2С	200000	0.30	7800	1.2e-005	1

Рисунок 4.13 – Поперечное сечение шкворня

Параметры сечения шкворня:

- площадь = 3925.16 кв.мм;

- центр масс: X = 25.000, Y = 25.001 мм;

- момент инерции относительно оси X = 1225668.86 мм⁴;

- момент инерции относительно оси Y = 1225355.29 мм⁴;

- полярный = 2451024.15 мм⁴;

- угол наклона главных центральных осей = 37.13⁰.

Рисунок 4.14 – Поперечное сечение швеллеpа 14

Параметры сечения швеллера 14:

- площадь = 2139.35 кв.мм;

- центр масс: X = 94.709, Y = 6.908 мм;

- момент инерции относительно оси X = 12138792.20 мм⁴;

- момент инерции относительно оси Y = 1285261.42 мм⁴;

- полярный = 6824053.62 мм⁴;

- угол наклона главных центральных осей = 0.00⁰.

Рисунок 4.15 – Поперечное сечение двутавра 14

Параметры сечения двутавра 14:

- площадь = 1639.42 кв.мм;

- центр масс: X = 5.980, Y = -8.958 мм;

- момент инерции относительно оси X = 8398201.45 мм⁴;

- момент инерции относительно оси Y = 743381.97 мм⁴;

- полярный = 5841583.42 мм⁴;

- угол наклона главных центральных осей = 0.00⁰.

Рисунок 4.16 – Поперечное сечение двутавра 10

Параметры сечения двутавра 10:

- площадь = 1028.63 кв.мм;

- центр масс: X = 88.998, Y = 0.999 мм;

- момент инерции относительно оси X = 1702496.17 мм⁴;

- момент инерции относительно оси Y = 156079.51 мм⁴;

- полярный = 1858575.68 мм⁴;

- угол наклона главных центральных осей = 0.00⁰.

Рисунок 4.17 – Поперечное сечение трубы 100х50х4

Параметры сечения трубы 100х50х4:

- площадь = 1076.32 кв.мм;

- центр масс: X = 0.001, Y = -0.000 мм;

- момент инерции относительно оси X = 1279766.36 мм⁴;

- момент инерции относительно оси Y = 435044.70 мм⁴;

- полярный = 1714811.06 мм⁴;

- угол наклона главных центральных осей = - 0.00⁰.

Рисунок 4.18 – Поперечное сечение трубы 100х70х5

Параметры сечения трубы 100х70х5:

- площадь = 1490.78 кв.мм;

- центр масс: X = 0.006, Y = -0.007 мм;

- момент инерции относительно оси X = 1921380.50 мм⁴;

- момент инерции относительно оси Y = 1109225.20 мм⁴;

- полярный = 3030605.70 мм⁴;

- угол наклона главных центральных осей = - 0.01⁰.

Рисунок 4.19 – Поперечное сечение трубы 160х80х4

Параметры сечения трубы 160х80х4:

- площадь = 1784.43 кв.мм;

- центр масс: X = 7.681, Y = -4.001 мм;

- момент инерции относительно оси X = 5811525.24 мм⁴;

- момент инерции относительно оси Y = 1981529.80 мм⁴;

- полярный = 7793055.05 мм⁴;

- угол наклона главных центральных осей = - 0.00⁰.

Итого расход составит:

- шкворень 220.00 мм.;

- швеллеp 14В ГОСТ 5267.1-90 721.11 мм.;

- двутавр 14Б2 ГОСТ 26020-83 1100.00 мм.;

- двутавр 10Б1 ГОСТ 26020-83 1100.00 мм.;

- труба 100х50х4 ГОСТ 12336-66 870.00 мм.;

- труба 100х70х5 ГОСТ 12336-66 696.03 мм.;

- труба 160х80х4 ГОСТ 12336-66 740.00 мм.

Для прочности данной конструкции с учетом произведенных расчетов необходимо использовать сталь 09Г2С, характеристики которой указаны в таблице 4.2.

Таблица 4.2 – Характеристика стали

Сталь	Предел текучести по ГОСТ,(не менее), Qт, МПа	Предел прочности по ГОСТ,(не менее), Qв, МПа	Минимальное значение предела текучести, определенное системой «Прочность», Qт min, МПа	Допустимый коэффициент упрочнения из условия 80% вязкой составляющей Кдоп	Физический критерий прочности, Qпред, МПа
09Г2С	270	440	280	1,03	290

Из полученных результатов получен результат, что общая масса конструкции составила 57,50 кг.

Прочность конструкции в целом устанавливается сопоставлением полученных напряжений , возникающих в ее элементах, которые не должны превышать допускаемых напряжений . Полученные значения напряжений сопоставляют с допустимыми напряжениями, которые зависят от:

- расчетного режима;

- принадлежности рассчитываемого элемента к тем или иным узлам;

- используемого материала и вида заготовки (09Г2С).

Допустимое напряжение составляет 0,95 . Таким образом не должно превышать 275,5 МПа. Полученные максимальные напряжения находится в этих пределах для всех балок.

5 РАСЧЕТ ЭКСПЛУАТАЦИОННЫХ РАСХОДОВ И

СЕБЕСТОИМОСТИ ТЕКУЩЕГО ОТЦЕПОЧНОГО РЕМОНТА

ВАГОНОВ

Цена — на производстве цена складывается из себестоимости продукции и прибыли полученной предприятием.

Себестоимость — затраты предприятия в денежном выражении на изготовление им выпускаемой продукции.

Полная себестоимость продукции определяется затратами на ее производство и реализацию. При определении состава затрат, включаемых в себестоимость, руководствуются положениями, утвержденными 5.08.92 г. № 552 и дополнениями 1995 г. «Методические рекомендации по планированию и учету себестоимости продукции в машиностроении», Минэкономики РФ 1998г. и разработанные на основе постановления Правительства РФ от 05.08.1992г. №552.

Калькуляция — исчисление себестоимости на единицу продукции, необходима для целей ценообразования.

Прибыль — обязательный элемент цены, рассчитывается с помощью норматива рентабельности путем процентной надбавки к себестоимости; за счет нее предприятие расширяет и модернизирует производство, осуществляет подготовку кадров, расходы на социальную сферу /11/.

В вагонном депо себестоимость рассчитывают по следующим измерителям работы:

- один физический вагон, проследовавший через ПТО;

- один вагон, отремонтированный деповским или текущим ремонтом;

- один физический вагон, подготовленный под погрузку.

5.1 Расчет фонда заработной платы

Среднемесячный заработок каждого работника включает в себя тарифную ставку, премии и доплаты. По каждой профессии уровень тарифной ставки определяется, исходя из присвоенного ему разряда квалификации, действующей системы оплаты труда и условий труда (нормальные, тяжелые, вредные, особо тяжелые и особо вредные) /1/.

При расчете среднего месячного заработка учитываются возможные виды выплат и премия:

Выплаты компенсационного характера:

- в соответствии со статьей 147 Трудового кодекса Российской Федерации рабочим, занятым на тяжелых работах, работах с вредными и (или) опасными и иными особыми условиями труда, устанавливаются доплаты в размере до 4,8 % тарифной ставки (оклада);

- за работу в ночное время работникам филиалов ОАО "РЖД" осуществляется доплата в размере 40 % часовой тарифной ставки (должностного оклада) за каждый час работы в ночное время. В соответствии со статьей 96 Трудового кодекса Российской Федерации ночным временем считается время с 22 часов до 6 часов (20%);

- сверхурочная работа оплачивается за первые два часа работы в полуторном размере, за последующие часы - в двойном размере (2,6%).

Работа в выходной или нерабочий праздничный день оплачивается в двойном размере:

- сдельщикам - по двойным сдельным расценкам;

- работникам, труд которых оплачивается по дневным и часовым тарифным ставкам, - в размере двойной дневной или часовой тарифной ставки;

- работникам, получающим оклад, - в размере одинарной дневной или часовой ставки (части оклада за день или час работы) сверх оклада, если работа в выходной или нерабочий праздничный день производилась в пределах месячной нормы рабочего времени, и в размере двойной дневной или часовой ставки сверх оклада, если работа производилась сверх месячной нормы рабочего времени.

Выплаты стимулирующего характера:
