Территория очистной станции должна быть ограждена забором высотой 1.2м.

При разработке генплана руководствовались следующими положениями:

- сооружения должны располагаются компактно, расстояние между одноименными сооружениями 3 – 5м, разноименными 5 – 10м;

- расположение очистных сооружений должно обеспечивать самотечный режим движения воды и осадков по сооружениям;

- объемы земляных выемок и насыпей должны балансироваться;

- к каждому сооружению должны быть обеспечены свободный подъезд транспорта, при этом ширина проезжей части должна быть не менее 3.5м.

Рекомендуются следующие скорости движения сточных вод:

V=0.9 – 1.0 м/с – для воды прошедшей решетки;

V=0.75 – 1.0 м/с – для воды прошедшей песколовки;

V=0.5 – 1.0 м/с – для биологически очищенной воды.

Наивыгоднейшим сечением прямоугольного канала, в соответствии с требованиями гидравлики является такое, при котором ширина в 1.5 – 2 раза больше расчетного наполнения канала. Строительную глубину принимают больше расчетного наполнения на 0.2 – 0.3м при ширине канала до 1м и на 0.3 – 0.4м при ширине канала более 1м.

1. Канализационная насосная станция

Сточные воды по главному канализационному коллектору поступают на насосную станцию. Насосная станция запроектирована с погружными насосами. Сточные воды из насосной станции подаются в приемную камеру очистных сооружений.

1. Определение производительности насосной станции

Необходимый расход для канализационной насосной станции рассчитан по формуле

(8.1)

где Q_{max час} - максимальный часовой приток сточной воды, м³/ч; q_ad - величина дополнительного притока, рассчитанная по формуле

(8.2)

где L=1,538 км - общая длина трубопровода; m_d - максимальное суточное количество осадков, мм; m_d=146 мм/сут.

1. Определение расчетного напора насосной станции

Необходимый напор для канализационной насосной станции рассчитан по формуле

(8.3)

где H_Г - геометрический напор насосной станции, м; - сумма потерь, м.

Геометрический напор насосной станции рассчитан по формуле

(8.4)

где Z_ОС - отметка среднего уровня в приемном резервуаре очистной станции, м;

Z_НС - отметка максимального уровня в приемной камере насосной станции, м.

Сумма потерь определена по формуле

(8.5)

где h_н.с. - потери в насосной станции, м, приняты 2 м, [4]; h_изл - потери напора на излив, м, приняты 1,5 м, [4]; h_вс – потери напора на всасывающей линии, м, приняты 1,5 м, [4]; h_вд - потери в водомере, м, приняты 1,5 м, [4]; h_н - потери в сети, в напорном водоводе, м; h_м - местные потери, м.

Потери в напорном водоводе определены по формуле

(8.6)

где l - длина напорного водовода, м; i - уклон водовода, определенный по [4, прил. 10] по формуле

, (8.7)

где d — внутренний диаметр труб, 0,08 м; v — средняя по сечению скорость движения воды, 1,3 м/с; g — ускорение силы тяжести, 9,8 м/с²; v — кинематический коэффициент вязкости транспортируемой жидкости, 1,3 × 10^-6 м²/с; значения показателя степени т=0,226 и коэффициентов А₀=1, А₁=0,0159 и С=0,684 для стальных труб по [5. прил.10, табл.1].

Местные потери определены по формуле

(8.8)

,

По требуемой подаче 30,47 м³/ч и напору 22,07 м подобраны два рабочих насоса марки Grundfos SV044DHS50B и один резервный той же марки Q=18,5м³/ч., H=26,2 м, N=1,1 кВт.

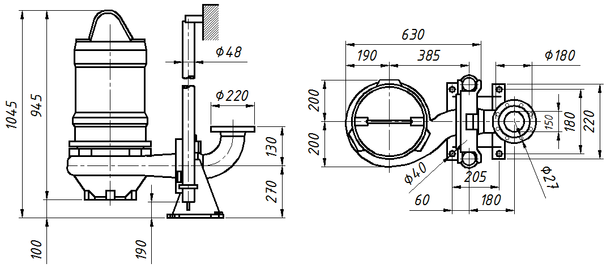

Рис. 7.1. Основные размеры насоса

1. Определение размеров насосной станции

Принята комплексная канализационная насосная станция компании FloTenk круглая в плане [17]. Материал, используемый для изготовления резервуара - прочный армированный стеклопластик. Изготовление резервуара осуществляется механическим способом с машинным ламинированием.

Эффективный объем резервуара определен по формуле

(8.9)

где Q - производительность насоса, м3/ч; n - количество насосов в КНС;

z - максимальное число пусков в час.

Минимальные установочные размеры для погружных насосов были определены по формулам

(8.10)

(8.11)

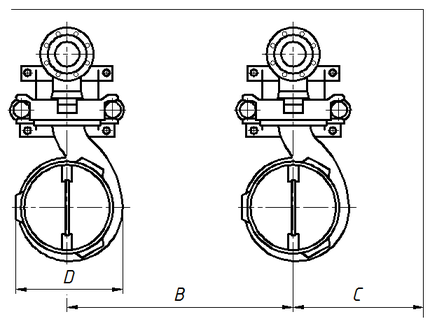

Рис. 7.2. Установочные размеры насосов

Принимаем комплексную канализационную насосную станцию диаметром 2850 мм, глубиной 5,55 [17].

Уровень отключения был определен по формуле

(8.12)

где h₁ - расстояние от основания до оси напорного трубопровода.

Первый уровень пуска расположен на 0,5 м выше уровня отключения, а следующие - на 0,3 м выше.

Для задержания крупных загрязнений в насосной станции предусмотрен решетчатый контейнер.

Размеры фасонных частей и арматуры приняты по справочным данным в соответствии с диаметром трубопровода, на котором данная арматура установлена.

1. Напорные трубопроводы

Приняты два напорных трубопровода [2], выполненные из стали, по ГОСТ 3262-75*, диаметром 100 мм, длиной 324,18 м.

Предусмотрены мероприятия, исключающие перерывы в перекачке сточных вод: установлены резервные насосы, продублированы напорные трубопроводы. Так как при аварии трубопровод в точке максимального притока не перекрывается резервным насосом, то напорные трубопроводы вне насосной станции оборудованы переключателями, число которых определено из условия обеспечения при аварии прохождения 100% расхода по одному трубопроводу.

Количество переключений рассчитано по формуле

(8.13)

где h_а - потери в случае аварии, при устройстве переключений, м; h - потери напора по длине, м.

Принято 2 переключения.

1. охрана окрущающей среды

Раздел дипломного проекта «Охрана окружающей среды» выполнен в соответствии с требованиями постановления Правительства РФ №87 от 16 февраля 2008 г.

В процессе проектирования, на стадии обоснования инвестиций, выполняется раздел Оценка воздействия на окружающую среду (ОВОС). На стадии проект выполняется раздел Охрана окружающей среды (ООС).

В этот проект должны входить следующие разделы:

• описание источника загрязнений;

• климатологическая, гидрологическая и геологическая обстановка;

• оценка существующего состояния окружающей среды;

• оценка воздействия объекта на водные ресурсы;

• оценка воздействия объекта на атмосферный воздух (на период строительства и на период эксплуатации);

• воздействие отходов на состояние окружающей среды;

• звуковое воздействие;

• воздействие физических полей;

• воздействие объекта на земельные ресурсы;

• воздействие на социальную сферу;

• проект организации санитарно-защитных зон;

• организация мониторинга и производственного контроля;

• экономические расчёты.

Поскольку времени для дипломного проектирования недостаточно, оценка воздействия на окружающую среду не выполнена. Ниже предложены некоторые проектные решения и мероприятия, разработанные на период строительства и период эксплуатации. Мероприятия разработаны в соответствии с действующим законодательством.

1. Санитарно-защитные зоны

Объект строительства, состоящий из канализационных сетей, насосной станции и очистных сооружений является природоохранным объектом.

Запроектированные очистные сооружения имеют санитарно-защитную зону 100 м (СанПиН 2.2.1/2.1.1.1031-01). Зона санитарного разрыва ГНС равна 10 м (СНиП 2.04.02-84).

ЗСО для противопожарных резервуаров не предусматривается.

Санитарно-защитная полоса водоводов принята 10 м по обе стороны водоводов, согласно СНиП 2.04.02.

1. Мероприятия по охране окружающей среды на период эксплуатации

При разработке системы водоотведения поселка Приморского и строительстве площадки очистных сооружений, возникает необходимость охраны окружающей среды ввиду того, что технологические процессы производства неразрывно связаны с потреблением природных ресурсов и выбросами в окружающую среду.

Для охраны окружающей среды выполнены следующие мероприятия:

• от насосной станции предусмотрено два водовода;

• по НС и водоводам – два источника электроснабжения, приняты резервные насосы, аварийные сбросы не предусмотрены, так как трубопроводы рассчитаны на 100% расход, вокруг НС предусмотрена защитная полоса (зеленые насаждения) и вдоль водоводов зона санитарной охраны;

• на станции очистки сточных вод – трубопроводы опорожнения поступают в голову сооружений, имеется самостоятельное отключение, все иловые площадки имеют дренаж, дренажная вода поступает в голову сооружений, осадок складируется на иловые площадки, очистные сооружения озеленены;

• по договору с органами местного самоуправления выделяется полигон для хранения и дегельминтизации осадка после обезвоживания. Затем осадок вывозится в лесные массивы, используется в различных производствах (строительство, электроэнергетика).

• озеленение территории иловых площадок для создания ветрового коридора;

• предотвращение эрозии почв, гибели земельных насаждений обеспечивается сбросом дождевой воды в ливневую канализацию.

Организации должны обеспечивать соблюдение нормативов по охране окружающей природной среды на основе экологически безопасных технологий и производств, надежной и эффективной эксплуатации систем канализации.

На территориях зон санитарной охраны и санитарно-защитных зон должно быть обеспеченно соблюдение требований по охране окружающей природной среды, регламентируемых санитарными нормами и правилами, другими нормативными документами.

1. Мероприятия по ООС на период строительства

   1. Мероприятия, направленные на уменьшение и предотвращение негативных воздействий на земельные ресурсы

Важнейшим условием предотвращения повреждения земель является соблюдение установленных границ отвода. С целью уменьшения площади занятия земель и наносимого ущерба, приняты следующие меры:

• рекультивация временно занимаемых земель с возвратом земель землепользователю;

• минимальное занятие земель во временное пользование принятой технологией ведения работ;

• соблюдение границ постоянного и временного отвода при работе техники в строительный период.

В водоохраной зоне предусматривается соблюдение специального режима природопользования, как строителями, так и участниками движения, что является частью комплекса природоохранных мер по улучшению гидрологического, гидробиологического, санитарного и экологического состояния водного объекта.

В соответствии с «Положением о водоохранных зонах водных объектов и их прибрежных защитных полосах», утвержденным Постановлением Правительства РФ от 23.11.96 № 1404, в пределах водоохранных зон водотоков:

• не устраиваются склады ГСМ, органических и минеральных вяжущих, места складирования и захоронения отходов;

• исключается заправка топливом, мойка и ремонт автомобилей и механизмов.

В проекте предусматривается восстановление и благоустройство территории после завершения строительства объекта, а также рекультивация земель.
