Procedure ShapeCreate;

Begin

Sh[i]:=TShape.Create (Self);

Sh[i].Left:=F[i].X*13-4;

Sh[i].Top:=F[i].Y*13-600;

Sh[i].Visible:=true;

Sh[i].Width:=8;

Sh[i].Height:=8;

Sh[i].Tag:=i;

Sh[i].OnMouseDown:=Fm.Shape1.OnMouseDown;

D_Krug.Panel1.InsertControl(Sh[i]);

end;

После заполнения всех данных и визуального отображения схематического плана происходит проверка условия определения типа объекта. В зависимости от типа элемента идет окрашивание полей соответствующим цветом и переход к следующей записи таблицы. На рисунке 2.18 представлен алгоритм извлечения данных элементов пути в виде блок-схемы.

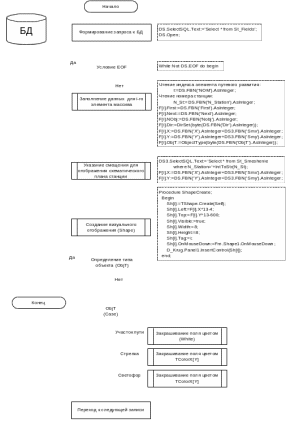

Рисунок 2.18 – Алгоритм извлечения и заполнения данных элементов пути из БД

Для получения данных о стрелках требуется сформировать текст запроса к БД и подключиться к ней. Ниже приведет фрагмент листинга программы:

DS5.SelectSQL.Text:=’Select * from St_Point’;

DS5.Open;

После подключения к БД проверяется условие окончания записей в таблице. Ниже приведен фрагмент листинга программы:

While Not DS5.EOF do begin

Если записи таблицы не закончились, то происходит чтение индекса номера стрелки. Далее идет заполнение данными для каждого элемента в массиве. Ниже приведен фрагмент листинга программы:

st:=DS5.FBN('NOM').AsInteger;

Point[st].IndexF:=DS5.FBN('IndexF').AsInteger;

Point[st].DirPl:=DirSet(byte(DS5.FBN('DirPl').AsInteger));

Point[st].DirMn:=DirSet(byte(DS5.FBN('DirMn').AsInteger));

Point[st].MaskPl:=DS5.FBN('MaskPl').AsInteger;

Point[st].MaskMn:=DS5.FBN('MaskMn').AsInteger;

Point[st].IndSm:=DS5.FBN('IndSm').AsInteger;

Point[st].PlaceO:=Direct(byte(DS5.FBN('PlaceO').AsInteger));

После заполнения всех данных по стрелкам цикл заканчивается. На рисунке 2.19 представлен алгоритм извлечения и заполнения данных стрелок в виде блок-схемы.

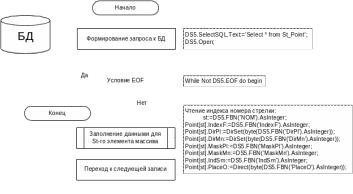

Рисунок 2.19 – Алгоритм извлечения и заполнения данных стрелок из БД

Для получения данных о светофорах требуется сформировать текст запроса к БД и подключиться к ней. Ниже приведет фрагмент листинга программы:

DS2.SelectSQL.Text:=’Select * from St_Signal’;

DS2.Open;

После подключения к БД проверяется условие окончания записей в таблице. Ниже приведен фрагмент листинга программы:

While Not DS2.EOF do begin

Если записи таблицы не закончились, то происходит чтение номера станции и индекса номера светофора. Далее идет заполнение данными для каждого элемента в массиве. Ниже приведен фрагмент листинга программы:

Nom_Sv:=DS2.FBN('Nom').AsInteger mod 1000;

Sv[N_St,Nom_Sv].Field:=DS2.FBN('N_Field').AsInteger;

Sv[N_St,Nom_Sv].Typ:=SignTypeSet(byte(DS2.FBN('Typ').

AsInteger));

Sv[N_St,Nom_Sv].IP:=DS2.FBN('IP').AsInteger;

Sv[N_St,Nom_Sv].H:=DS2.FBN('H').AsInteger;

После заполнения всех данных по стрелкам цикл заканчивается. На рисунок 2.20 представлен алгоритм извлечения и заполнения данных светофоров в виде блок-схемы.

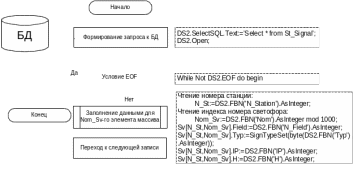

Рисунок 2.20 – Алгоритм извлечения и заполнения данных стрелок из БД

Для получения данных о секциях требуется сформировать текст запроса к БД и подключиться к ней. Ниже приведет фрагмент листинга программы:

DS4.SelectSQL.Text:=’Select * from St_Section’;

DS4.Open;

После подключения к БД проверяется условие окончания записей в таблице. Ниже приведен фрагмент листинга программы:

While Not DS4.EOF do begin

Если записи таблицы не закончились, то происходит чтение номера станции и индекса номера секции. Далее идет заполнение данными для каждого элемента в массиве. Ниже приведен фрагмент листинга программы:

e:=DS4.FBN('Nom').AsInteger mod 1000;

N_St:=DS4.FBN('N_Station').AsInteger;

Sec[N_St,e].Nom:=e;

Sec[N_St,e].IndF:=DS4.FBN('IndF').AsInteger;

Sec[N_St,e].Typ:=SecType(byte(DS4.FBN('Typ').AsInteger));

Для того чтобы обозначить начало секции необходимо чтение индекса элемента пути и присвоение ему первое поле секции. Ниже приведен фрагмент листинга программы:

I:=DS4.FBN('N_Field').AsInteger;

I:=F[i].First+1000*N_St;

После этого идет проверка условия окончания секции, если целая часть числа индекса от деления больше 0, то выполняется присвоение данному элементу массива номера секции и присвоение индексу элемента пути следующего поля секции, после чего переход к следующей записи. Ниже приведен фрагмент листинга программы:

While (I mod 1000) > 0 do

Begin

F[I].NSec:=Sec[N_St,e].Nom;

I:=F[I].Next+1000*N_St;

end;

После заполнения всех данных по секциям цикл заканчивается. На рисунок 2.21 представлен алгоритм извлечения и заполнения данных светофоров в виде блок-схемы.

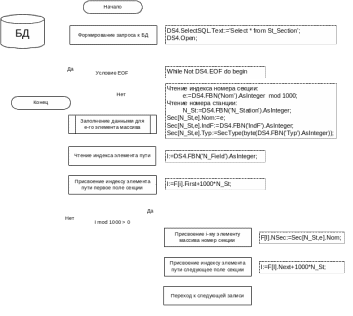

Рисунок 2.21 – Алгоритм извлечения и заполнения данных стрелок из БД

Контроль свободности секций обеспечивается за счёт свободности всех элементов путевого развития, находящихся в пределах данной стрелочной секции. Первоначально принимается, что секция свободна. Далее присваивается индексу номера первого поля секции. Ниже представлен фрагмент листинга программы:

Sec[I].SecFree:={ };

F[I].First:=I;

После этого проверяется условие что индекс следующего поля не равен 0:

F[I].Next <> 0;

Если поле свободно, то индексу элемента пути присваивается номер следующего поля секции и происходит возвращение к предыдущему условию:

F[I].Next:=I;

Если, обнаружив что, хотя бы один заняты элемент пути является занятым, то указывается занятость всей секции:

Sec[I].Use:=1;

После проверки свободности секции цикл заканчивается. На рисунке 2.22 представлен алгоритм проверки свободности элементов пути в секции в виде блок-схемы.

Рисунок 2.22 – Алгоритм извлечения и заполнения данных стрелок из БД

1. Описание форм программы

2. Основная форма

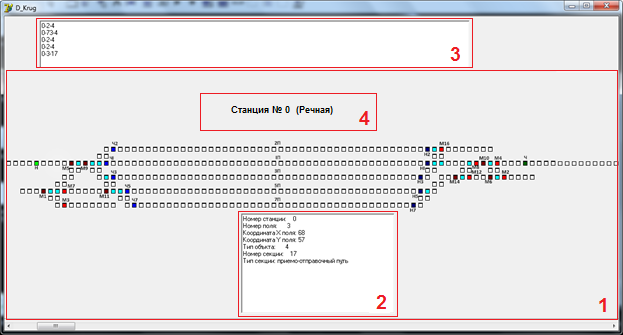

Во время запуска программы появляется главное окно. После нажатие кнопки «Начать работу» происходит считывание информации из базы данных, согласно алгоритмам и визуальное отображение схематического плана станции и всего участка диспетчерского управления, согласно рисунку 2.23.

Рисунок 2.23 – Основная форма программы

Под цифрой 1 отмечена панель, на которой формируется схематический план. Схематический план представляет собой совокупность упорядоченных шильдиков (путевой участок, стрелки, светофоры). Под цифрой 2 обозначен текстовый редактор, с помощью которого отображается информация выбранного поля или объекта (номер поля, номер станции, координаты, тип и номер объекта). Фрагмент листинга программы вывода информации:

D_Krug.Memo1.Lines.Add(IntToStr(N_St)+'-'+IntToStr(D)+'-'+IntToStr(Sec[N_St,e].Nom));

D_Krug.Memo2.Lines.Add('Номер станции: '+ IntToStr(N_St));

D_Krug.Memo2.Lines.Add('Номер поля: '+ IntToStr(K));

D_Krug.Memo2.Lines.Add('Координата X поля: '+IntToStr(F[K].X));

D_Krug.Memo2.Lines.Add('Координата Y поля: '+IntToStr(F[K].Y));

D_Krug.Memo2.Lines.Add('Тип объкта: '+ IntToStr(byte(F[K].ObjT)));

D_Krug.Memo2.Lines.Add('Номер секции: '+ IntToStr(F[K].Nsec));

If Sec[N_St,e].Typ=SP then D_Krug.Memo2.Lines.Add('Тип секции: стрелочный участок');

If Sec[N_St,e].Typ=PU then D_Krug.Memo2.Lines.Add('Тип секции: бесстрелочный участок');

If Sec[N_St,e].Typ=BU then D_Krug.Memo2.Lines.Add('Тип секции: блок-участок');

If Sec[N_St,e].Typ=PP then D_Krug.Memo2.Lines.Add('Тип секции: приемо-отправочный путь');

If Sec[N_St,e].Typ=IP then D_Krug.Memo2.Lines.Add('Тип секции: подъездной путь');

If Sec[N_St,e].Typ=NC then D_Krug.Memo2.Lines.Add('Тип секции: нецентрализованный участок');

If F[K].ObjT=strel then

D_Krug.Memo2.Lines.Add('Номер стрелки: '+ IntToStr(F[K].NObj));

If F[K].ObjT=svet then

begin

D_Krug.Memo2.Lines.Add('Номер светофора: '+ IntToStr(F[K].NObj));

D_Krug.Memo2.Lines.Add('Тип светофора: '+ IntToStr(byte(Sv[N_St,m].Typ)));

If Chet In Sv[N_St,m].Typ then D_Krug.Memo2.Lines.Add('Четный');

If NChet In Sv[N_St,m].Typ then D_Krug.Memo2.Lines.Add('Нечетный');

If Poesd In Sv[N_St,m].Typ then D_Krug.Memo2.Lines.Add('Поездной');

If Man In Sv[N_St,m].Typ then D_Krug.Memo2.Lines.Add('Маневровый');

If Dop In Sv[N_St,m].Typ then D_Krug.Memo2.Lines.Add('Дополнительный');

Под цифрой 3 отмечен второй текстовый редактор, который содержит в себе историю выбранных ранее путевых участков. Цифрой 4 обозначен номер станции и ее название. Для просмотра прилегающего перегона или других станций необходимо воспользоваться полосой прокрутки, находящейся в нижней части формы.

1. Форма редактирования данных

Для того чтобы открыть форму редактирования, необходимо нажать на кнопку «Редактирование данных». Далее появляется окно, согласно рисунку 2.24.

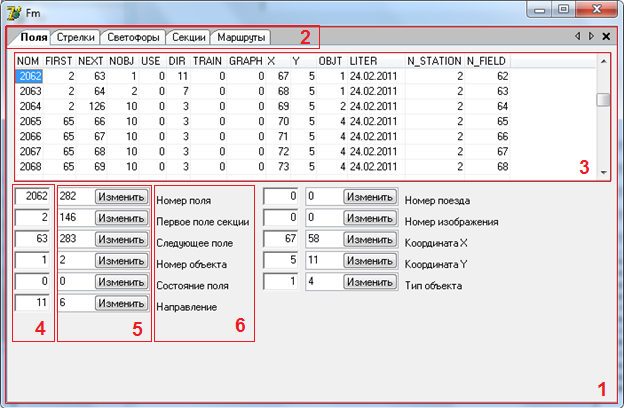

Рисунок 2.24 – Форма редактирования данных путевого участка

На форме располагается компонент для работы с вкладками PageConrol – обозначен цифрой 1. Под цифрой 2 выделены вкладки редактирования полей, стрелок, светофоров, секций и маршрутов. Цифрой 3 указана таблица базы данных путевых участков, содержащая различные записи. Под цифрой 4 выделен компонент связанный с определенным полем таблицы в базы данных. Под цифрой 5 Указан компонент, который содержит в себе поле для ввода новых данных и кнопку на сохранение этих данных в таблице базы данных. Цифрой 6 обозначен компонент, содержащий название записи таблицы.

Для выбора формы редактирования стрелок, светофоров, секций и маршрутов, необходимо нажать на соответствующую вкладку. На рисунках 2.25, 2.26 и 2.27 показаны формы редактирования стрелок, светофоров и секций.

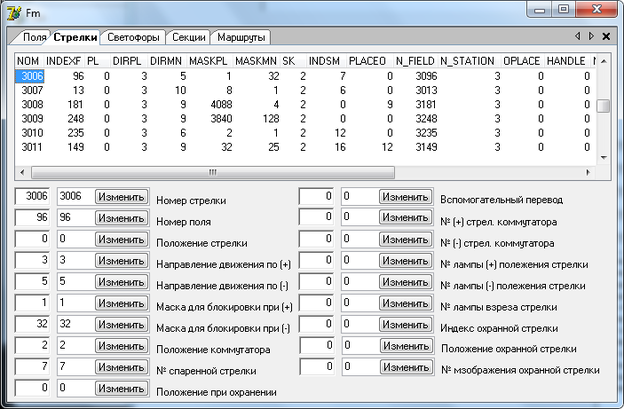

Рисунок 2.25 - Форма редактирования данных стрелок

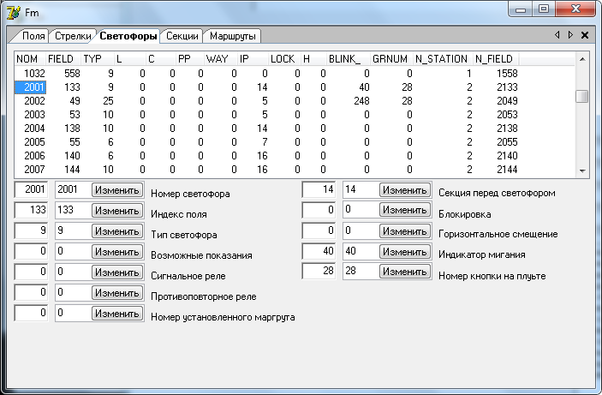

Рисунок 2.26 - Форма редактирования данных светофоров

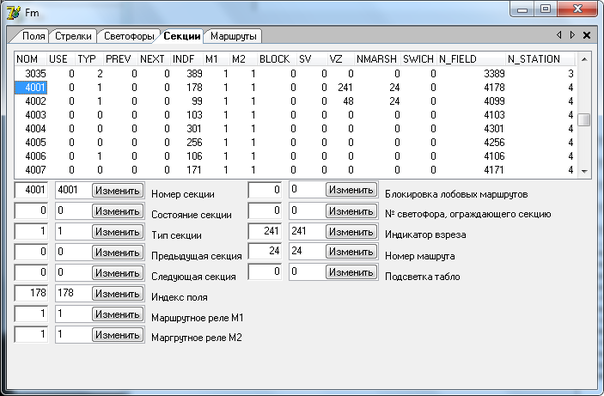

Рисунок 2.27 - Форма редактирования данных секций
