Прибор переходит в режим «Авария прибора» в случае обнаружения сбоя при тестировании программной памяти микроконтроллера. Тестирование программной памяти происходит каждый раз при включении питания прибора, а также при сбросе. При обнаружении ошибки программной памяти работа прибора блокируется, а индикаторы «Работа» и «Неисправность» одновременно мигают.

6.1.2 Управление

Прибор не имеет органов управления на лицевой панели. Всё управление прибором осуществляется дистанционно командами сетевого контроллера:

– «Включить автоматику»;

– «Отключить автоматику»;

– «Запуск АСПТ»;

– «Сброс запуска АСПТ» (сброс прибора).

Дистанционное управление возможно:

– непосредственно из меню пульта;

– при помощи блока индикации и управления «Поток-БКИ»;

– при помощи сценариев управления пульта «С2000М» (сценарий управления реле для пуска пожаротушения, сценарий управления шлейфом для останова пожаротушения).

На передней крышке прибора имеются 5 световых индикаторов:

• «Работа»,

• «Пожар»,

• «Автоматика ОТКЛ»,

• «Неисправность аккумулятора/сети»,

• «Неисправность».

Прибор имеет встроенный звуковой сигнализатор и может выдавать звуковую реакцию на различные события.

Все входы и выходы прибора можно условно разделить на:

• Каналы управления агрегатами;

• Входы запуска пожаротушения по датчику-реле давления;

• Входы ручного запуска;

• Входы датчиков выхода на режим;

• Входы датчиков-реле давления (управление жокей-насосом);

• Выходные реле;

• Каналы интерфейса RS-485;

• Выходы для питания внешних устройств;

• Входы для подключения источника питания прибора.

Каналы управления агрегатами можно разделить на:

• Каналы управления насосами;

• Канал контроля аварийного уровня;

• Канал управления дренчерной секцией;

• Канал управления пожарной электрозадвижкой;

• Канал управления АВР.

Прибор управляет каждым из насосов по отдельному каналу. Один канал управления насосом включает в себя:

• пусковую цепь (соответствующий выход «П»);

• цепь управления индикатором «Неисправность» на ШКП (соответствующий выход «НС»);

• входную цепь контроля состояния автоматики ШКП (тип зоны 1);

• входную цепь контроля пуска насоса (тип зоны 2);

• входную цепь контроля состояния питания ШКП (тип зоны 3).

Прибор передаёт сетевому контроллеру сообщения о состоянии всех цепей с указанием номеров зон.

6.1.3 Питание прибора

Прибор сохраняет работоспособность в диапазоне питающих напряжений (ОП) от 187 до 242 В частотой (50±1) Гц. Прибор сохраняет работоспособность в диапазоне напряжений от 10,2 до 14,2 В при питании от аккумуляторной батареи номинальным напряжением 12 В при снижении ОП ниже 187 В. Тест источника РП осуществляется автоматически каждые 250 с, а также при включении питания прибора или по команде «Сброс» от сетевого контроллера. Во время теста к аккумуляторной батарее подключается тестовая нагрузка, обеспечивающая ток (0,5±0,2) А. Если напряжение источника РП при этом снизилось до уровня (11,5±0,4) В, прибор формирует извещение «Неисправность РП». Если напряжение источника РП находится в норме, прибор не формирует извещений либо передает извещение о восстановлении РП, если ранее имела место неисправность РП. Прибор выдает извещение «Неисправность ОП» при снижении сетевого напряжения ниже (180±10) В. При отключении ОП прибор автоматически переходит на питание от РП, а при восстановлении ОП вновь переходит на питание от ОП. При отсутствии ОП прибор отключается при снижении напряжения источника РП до уровня (10,2±0,6) В (полный разряд аккумуляторной батареи).

Аккумуляторную батарею необходимо заменять не реже чем 1 раз в 5 лет.

6.1.4 Конструкция прибора

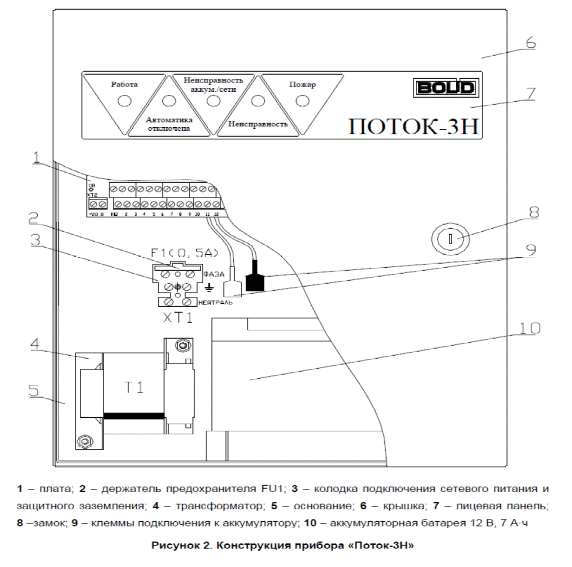

Рисунок 6.4 отображает основные конструктивные элементы прибора «Поток-3Н»:

Рисунок 6.4 Конструкция прибора «Поток-3Н»

1 – плата; 2 – держатель предохранителя FU1; 3 – колодка подключения сетевого питания и защитного заземления; 4 – трансформатор; 5 – основание; 6 – крышка; 7 – лицевая панель; 8 – замок; 9 – клеммы подключения к аккумулятору; 10 – аккумуляторная батарея 12В, 7 А·ч

На внутренней плате расположены:

1. Контактные колодки: − «КЦ1» … «КЦ18» – для подключения цепей контроля ШКП и контролируемых датчиков;

− «12В» – выход источника питания 12 В;

− «0В» – выход цепи «0В» прибора;

− «+Пит.» – выход источника нестабилизированного питания 12 – 20 В;

− «П1» … «П3» – выходы для подключения цепей управления ШКП;

− «П4» – выход для управления ШКП или электромагнитным клапаном;

− «А1», «В1» – для подключения к интерфейсу RS-485-1;

− «А2», «В2» – для подключения к интерфейсу RS-485-2;

− «НС1» … «НС3» – выход индикаторов «Неисправность» на ШКП;

− «НС4» – выход индикатора «Неисправность» ШКП, электрозадвижки или дренчерной секции;

− «НЕИСПР» – выход сигнала «Неисправность»;

− «ПОЖАР» – выход сигнала «Пожар»;

− «NO-NC-COM» – релейный выход для управления вентиляционной системой.

1. Перемычки типа «джампер» (прибор поставляется с установленными перемычками):

− ХР1 – подключение резистора в линию интерфейса RS-485-1;

− ХР2 – подключение резистора в линию интерфейса RS-485-2.

1. Световые индикаторы:

− «КЦ1» … «КЦ18» – индикация неисправностей контролируемых цепей;

− «П1» … «П4» – индикация неисправностей цепей выходов;

− «ПИТ» – индикация состояния цепей питания;

− «RS» – индикация неисправностей интерфейса RS-485-2.

1. Контрольные точки напряжений:

− «0» – цепь «0В» прибора;

− «5» – выход источника стабилизированного напряжения (5±0,5) В;

− «12» – выход источника стабилизированного напряжения (13,6±0,5) В;

− «26» – выход источника стабилизированного напряжения (26±1) В;

− «20» – напряжение с выхода сетевого выпрямителя. [13]

6.1.5 Настройка прибора

Чтобы настроить прибор «Поток-3Н» на выполнение конкретных функций, необходимо задать/изменить значения конфигурационных параметров, хранящихся в его энергонезависимой памяти. Необходимо подключить прибор через один из преобразователей интерфейсов («ПИ-ГР», «С2000-ПИ», «С2000-USB» или «USB-RS485») или через пульт «С2000М» к компьютеру. На компьютере должна быть установлена программа конфигурирования приборов системы «Орион» Uprog (версия 4.1.0.38 и выше).

После запуска программы на экране появится ее рабочее окно. В верхней части окна находится меню программы и панель инструментов. Необходимо выбрать команду «Прибор» →«Чтение конфигурации из прибора».

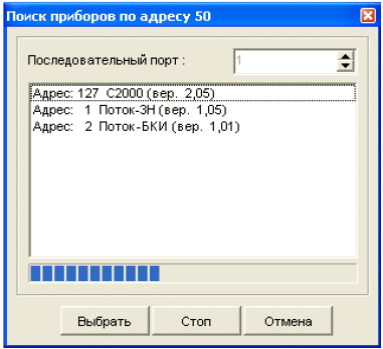

На экран будет выдано окно поиска подключенных к компьютеру приборов. В поле «Последовательный порт» необходимо указать номер COM-порта компьютера, к которому подключен «Поток-3Н». После чего будет запущена процедура поиска устройств (см. Рисунок 6.5).

Рисунок 6.5 Процедура поиска устройств

По окончании процедуры поиска на экране появится список всех подключенных к выбранному порту приборов. В списке указаны сетевой адрес и номер версии каждого из найденных приборов.

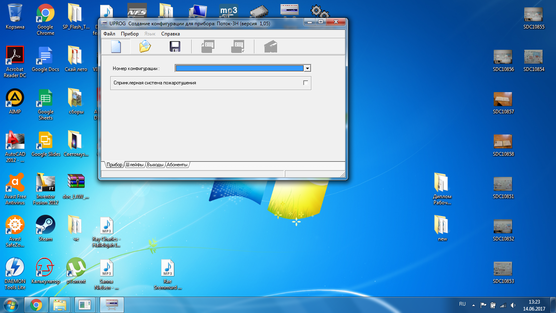

Чтобы программа Uprog отобразила окно текущих настроек прибора «Поток-3Н», расположенных на четырех вкладках: «Прибор», «Шлейфы», «Выходы», «Абоненты» (см. Рисунок 6.6), необходимо выделить прибор «Поток-3Н» с помощью мыши и нажать кнопку «Выбрать».

Рисунок 6.6 Рабочее окно программы Uprog для прибора «Поток-3Н»

К настройкам прибора можно также получить доступ, загрузив его конфигурацию с какого-либо носителя с помощью команды «Файл» → «Чтение файла с конфигурацией».

Кроме того, можно создать новый файл настроек прибора с помощью команды «Файл» → «Создание новой конфигурации».

Номер конфигурации определяет тактику управления насосной станцией. Прибор поддерживает десять базовых конфигураций:

1 – «Основной насос, резервный насос, жокей-насос и контроль уровня пожарных резервуаров»;

2 – «Основной насос, резервный насос, жокей-насос и дренчерная завеса»;

3 – «Основной насос, резервный насос, жокей-насос и электрозадвижка»;

4 – «Основной насос, резервный насос, жокей-насос и АВР»;

5 – «Основной насос, резервный насос и контроль уровня пожарных резервуаров»;

6 – «Основной насос, резервный насос и электрозадвижка»;

7 – «Первый насос, второй насос, резервный насос и жокей-насос»;

8 – «Первый насос, второй насос, резервный насос и контроль уровня пожарных резервуаров»;

9 – «Первый насос, второй насос, резервный насос и электрозадвижка»;

10 – «Первый насос, второй насос, резервный насос и АВР».

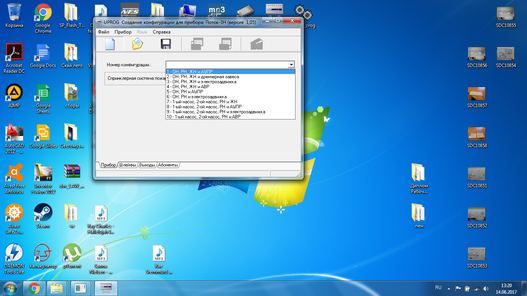

Для задания или изменения номера конфигурации необходимо перейти на вкладку «Прибор» программы Uprog, в области «Номер конфигурации» в выпадающем меню выбрать необходимую конфигурацию (см. Рисунок 6.7).

Рисунок 6.7 Выбор конфигурации

Расширенный режим конфигурирования позволяет пользователям назначать входам и выходам различные типы и создавать между ними логические связи. Логические связи позволяют привязывать входы и выходы друг к другу, тем самым создавать нестандартные тактики управления пожарным оборудованием. Данный режим позволяет расширять возможности создаваемой системы водяного пожаротушения путём увеличения числа приборов «Поток-3Н». Каждый прибор может выполнять определённые действия. Например, один из приборов управляет двумя рабочими, одним резервным и одним насосом компенсации утечек, а следующий прибор управляет технологическими задвижками, распределяющими огнетушащее вещество по направлениям пожаротушения, пополняющие при необходимости пожарные резервуары и. т. п.

6.2 Пульт контроля и управления охранно-пожарный «С2000М»

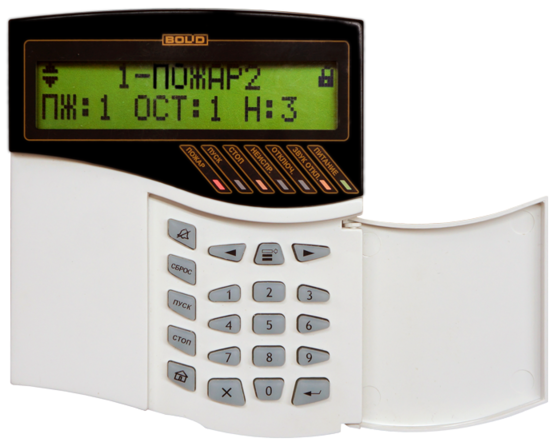

Внешний вид пульта контроля и управления «C2000М» представлен на рисунке 6.8:

Рисунок 6.8 Внешний вид пульта контроля и управления «C2000М»

6.2.1 Описание

Пульт предназначен для работы в составе адресной системы охранно-пожарной сигнализации и управления противопожарным оборудованием. Совместно с приборами ИСО "Орион" он может выполнять функции блочно-модульного прибора приемно-контрольного охранного и пожарного, прибора управления световым, звуковым и речевым оповещением, газовым, порошковым аэрозольным и водяным пожаротушением, противодымной защиты, инженерными системами. Информационное взаимодействие блоков осуществляется по проводной линии связи RS-485.

Функции «C2000М»:

• Индикация режимов "Тревога", "Пожар", "Пуск", "Останов", "Неисправность", "Отключен". Возможность просмотра отдельных зон (разделов) и элементов системы, имеющих эти состояния, с отображением на символьном индикаторе. Звуковая сигнализация тревог, пожаров, пусков и неисправностей на встроенном звуковом сигнализаторе. Индикация состояния зон охраны, противопожарных средств и других исполнительных устройств на блоках "С2000-БИ", "С2000-БКИ", "С2000-ПТ", "Поток-БКИ"

• Автоматическое управление средствами светового и звукового оповещения, противодымной защиты, инженерным оборудованием, выходами передачи сигналов "Тревога", "Пожар", "Пуск" и "Неисправность" с помощью контрольно-пусковых и сигнально-пусковых блоков, приёмно-контрольных блоков. Автоматический запуск и останов приборов речевого оповещения серии "Рупор". Автоматическое управление режимами работы подсистемы контроля и управления доступом для разблокирования путей эвакуации при пожаре.

• Ручное управление с клавиатуры пульта и блоков индикации:

  1. управление режимами работы охранной и пожарной сигнализации: постановка на охрану, снятие с охраны, отключение извещателей);

  2. ручной пуск и останов средств светового, звукового и речевого оповещения, противодымной защиты, инженерного оборудования;

  3. управление приборами "С2000-АСПТ" с использованием блоков "С2000-ПТ": ручной пуск и останов установки пожаротушения, приостановка задержки пуска и немедленный пуск без задержки, выбор автоматического или ручного режима управления установкой пожаротушения, сброс тревог; [14]

6.2.2 Характеристики

Основные характеристики пульта «С2000М» приведены в таблице 6.1:

Таблица 6.1

Характеристики
