Текст из файла (страница 3)

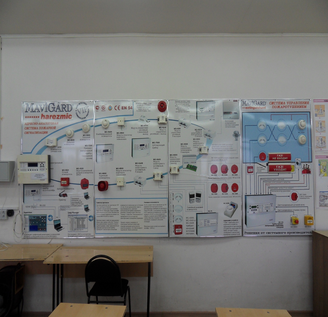

Рисунок 5.1 Стенд для обучения специалистов в области пожарной безопасности в ДВГУПС

Данный стенд фирмы «MaviGard» является интерактивным демонстрационно-тренажерным стендом, но для изучения системы пожарной сигнализации. В цепь приемно-контрольного прибора, управляющего системой пожарной сигнализации, может быть подключен релейный модуль управления, который, в свою очередь, может подать сигнал на пожаротушение, но не может им управлять.

На данном стенде также изображен прибор, который может управлять пожаротушением, это MaviGard MG-104. Он только изображен на стенде и у студентов нет возможности проводить на нем лабораторные работы по пожаротушению.

Исходя из вышесказанного, можно сделать вывод, что стендов по автоматическому пожаротушению в ДВГУПС на данный момент нет.

6 Разрабатываемый стенд

На рисунке 6.1 представлена система водяного пожаротушения, реализованная на базе прибора «Поток-3Н».

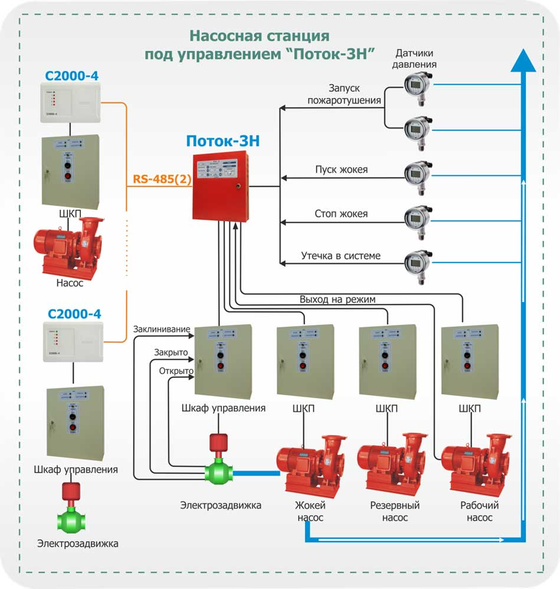

Рисунок 6.1 Система водяного пожаротушения, реализованная на базе прибора «Поток-3Н»

Главным узлом системы автоматического водяного пожаротушения является насосная станция. Внутри станции устанавливается необходимая запорная арматура (электрозадвижка), насосы (основной пожарный, резервный, насос компенсации утечек), шкафы управления насосами и приводами, дополнительное оборудование.

Прибор «Поток-3Н» имеет набор входов (контролируемых цепей), которые предназначены для подключения датчиков (электроконтактных манометров, датчиков потока), сигнальных цепей электрозадвижек и пусковых устройств. Прибор позволяет осуществлять запуск системы водяного пожаротушения по нескольким условиям: падение давления воды в системе, сработка кнопки запуска, дистанционные команды управления (при работе в составе системы). При возникновении одного из условий запуска, прибор подаёт сигналы управления на шкаф управления насосом – ШКП (шкаф контрольно-пусковой). В случае блокировки автоматического включения, шкаф обеспечивает возможность местного или ручного управления агрегатами. Так же ШКП позволяет отключать все виды управления. К прибору «Поток-3Н» возможно подключить до 20 дополнительных абонентов (например, приборов «С2000-4») по внутреннему RS-485 (2) интерфейсу, которые можно использовать для управления дополнительным технологическим оборудованием.

Рассмотренная система водяного пожаротушения может применяться, как в жилых, так и в нежилых помещениях.

Спринклерные секции могут применяться для защиты открытых, помещений (автостоянки, торговые комплексы) в местах, где не имеется возможности установить дымовые пожарные извещатели (высокая запылённость), или не целесообразно применять тушение по всей площади (из-за её размера). Дренчерные секции или завесы могут применяться для защиты относительно небольших площадей, или помещений, где огонь может распространяться скоротечно.

Зачастую на объекте присутствует не одна, а несколько зон пожаротушения. Причём в каждой зоне могут использоваться различные установки пожаротушения. Когда необходимо объединить несколько таких направлений и вывести функцию контроля и управления оборудованием на пост охраны, рекомендуется использовать пульт контроля и управления «С2000М» (ПКУ). Несколько направлений пожаротушения совместно с ПКУ образуют централизованную систему водяного пожаротушения (рисунок 6.2).

Логика работы системы такова:

• Приёмно-контрольные приборы объединены общим информационным RS-485 интерфейсом с прибором «Поток-3Н»

• Также на посту охраны размещён блок индикации «С2000-БИ» для визуального отображения состояния насосной станции и пожарных разделов.

• В конфигурации пульта «С2000М» созданы специальные сценарии управления, позволяющие выполнить запуск тушения при обнаружении пожара приёмно-контрольными приборами.

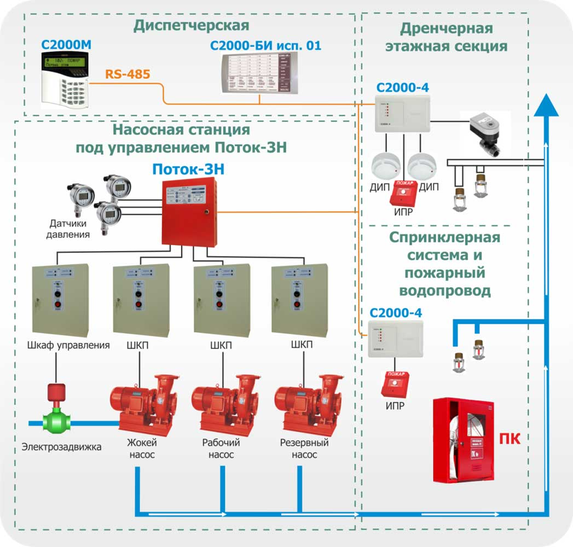

Рисунок 6.2 Централизованная система водяного пожаротушения

Основной задачей данной ВКР является разработка стенда автоматического водяного пожаротушения на базе прибора «Поток-3Н». Разрабатываемый стенд включает в себя:

• прибор пожарный управления «Поток-3Н»

• пульт контроля и управления «С2000М»

• шкаф контрольно-пусковой «ШКП-4»

• электроконтактный манометр

• ПЛК LOGO!

6.1 Прибор пожарный управления «Поток-3Н»

Внешний вид прибора представлен на рисунке 6.3

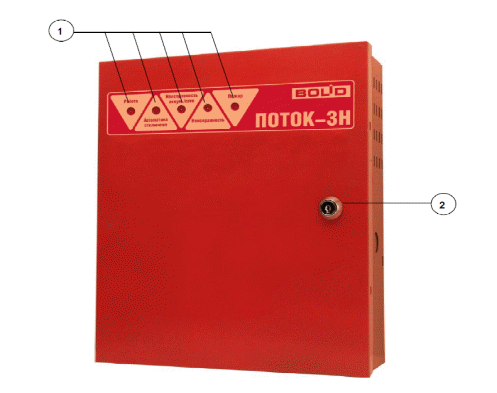

Рисунок 6.3 Внешний вид прибора «Поток-3Н»

На передней панели прибора расположены 5 индикаторов (1), отображающих режимы работы прибора и механический замок (2).

6.1.1 Описание

Прибор пожарный управления «Поток-3Н» (в дальнейшем — прибор) предназначен для управления оборудованием насосной станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода. Работа прибора возможна только в составе ИСО «Орион» под управлением сетевого контроллера – пульта контроля и управления «С2000М» версии 2.03 и выше или АРМ «Орион Про».

Прибор управляет четырьмя пожарными агрегатами, в качестве которых могут использоваться основной и резервный пожарные насосы, жокей-насос (компрессор), пожарная электрозадвижка, дренчерная секция, автомат включения резерва (АВР) или индикация аварийного уровня. Набор пожарных агрегатов определяется конфигурацией прибора. Число управляемых пожарных агрегатов можно увеличить за счёт подключения до 20 дополнительных приборов приёмно-контрольных охранно-пожарных «С2000-4» к внутреннему интерфейсу RS-485-2 прибора «Поток-3Н». Дополнительные агрегаты могут управляться по тактикам «Включить агрегат при пожаре» и «Отключить агрегат при пожаре». Непосредственное управление агрегатами осуществляется при помощи шкафов контрольно- пусковых (ШКП). Прибор «Поток-3Н» осуществляет следующие виды запусков системы пожаротушения:

• автоматический запуск при срабатывании датчиков давления;

• ручной запуск от датчиков ручного пуска (ручных извещателей);

• дистанционный запуск, при помощи команд сетевого контроллера.

Прибор обеспечивает контроль:

• всех входных и выходных цепей на обрыв и короткое замыкание (кроме выходов типа «сухой контакт»);

• состояния источников основного и резервного питания;

• состояния ШКП;

• состояния датчиков-реле: давления, уровня, выхода на режим и др.;

• состояния концевиков задвижек.

Прибор может управлять технологическим оборудованием (вентиляцией, лифтами и т.д.) при помощи встроенного реле. Прибор имеет программируемые входные цепи, позволяющие изменять пороги срабатывания и время перехода из одного состояния в другое.

Прибор передаёт служебные и тревожные сообщения об изменении своего состояния и состояния всех подключённых устройств сетевому контроллеру по интерфейсу RS-485. Прибор также выдаёт сигналы «Пожар» и «Неисправность» на пульт пожарной части при помощи выходов типа «сухой контакт». Для отображения состояния пожарных агрегатов, насосной станции, а также для дистанционного управления прибором «Поток-3Н» необходимо использовать блок индикации и управления «Поток-БКИ», устанавливаемый на посту охраны. «Поток-3Н» имеет 10 базовых конфигураций, а также позволяет создавать пользовательские конфигурации.

Прибор рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.

Прибор «Поток-3Н» может работать в следующих режимах:

• «Автоматическое управление»;

• «Задержка запуска»;

• «Запуск насосов»;

• «Работает основной насос»;

• «Работает резервный насос»;

• «Тест»;

• «Ручное управление»;

• «Авария прибора».

Режим «Автоматическое управление» - основной (дежурный) режим работы. В этом режиме в зависимости от конфигурации прибор управляет жокей-насосом (поддерживая давление в системе), контролирует и индицирует аварийные уровни, управляет АВР. Так же прибор проверяет условия запуска системы пожаротушения.

Условиями запуска могут быть:

– нарушение одной из КЦ, к которой подключен датчик-реле давления (автоматический запуск по падению давления);

– нарушение одной из КЦ, к которой подключен ручной пожарный извещатель (ручной запуск); – команда от сетевого контроллера;

– запуск по сценариям управления пульта «С2000М».

При выполнении хотя бы одного из этих условий прибор переходит в режим «Задержка запуска».

Режим «Задержка запуска» - режим подготовки к запуску пожарных насосов. В этом режиме: – отключается жокей-насос (если он был включен) и блокируется его работа;

– включается пожарная задвижка (если она сконфигурирована) и происходит контроль ее состояния;

– замыкаются контакты реле «ПОЖАР»;

– переключаются контакты реле «NO-NC-COM»;

– передается событие «Запуск АСПТ»;

– включается звуковой сигнал.

По окончании времени задержки запуска (задается при конфигурировании), при наличии сигнала открытия пожарной задвижки, прибор переходит в режим запуска насосов.

В режиме «Запуск насосов» происходит собственно запуск основного (или 1-го и 2-го – в зависимости от конфигурации) насоса и ожидание сигнала «Выход на режим». Время ожидания определяется при конфигурировании прибора. В случае успешного запуска (насос вышел на режим) прибор переходит в режим «Работает основной насос». В противном случае происходит попытка запуска резервного насоса. В случае успешного запуска резервного насоса прибор переходит в режим «Работает резервный насос».

В режиме «Работает основной насос» прибор контролирует работу основного (основных – зависит от конфигурации) насосов. В случае исчезновения сигнала «Выход на режим» происходит останов основного насоса и запуск резервного (переход в режим «Работает резервный насос»). Выход из режима «Работает основной насос» осуществляется по команде «Сброс», посылаемой сетевым контроллером.

Режим «Работает резервный насос» прибор контролирует работу резервного насоса и при исчезновении сигнала «Выход на режим» производит его останов. Выход из режима также осуществляется по команде «Сброс», посылаемой сетевым контроллером.

Режим «Тест» предназначен для проверки работоспособности светодиодных индикаторов на передней панели и внутренней плате прибора. Для перехода в режим «Тест» необходимо набрать кодовую комбинацию на датчике вскрытия корпуса. Датчик вскрытия корпуса расположен внутри прибора на плате индикации. Кодовая комбинация: три коротких нажатия (короткое нажатие - удержание кнопки в состоянии «нажато» менее 0,5 с), одно длинное нажатие (удержание кнопки в состоянии «нажато» более 1,5 с), паузы между нажатиями - не более 0,5 с. В режиме «Тест» включаются все индикаторы на лицевой панели и внутренней плате. Выход из режима «Тест» происходит через 15 с. автоматически. Прибор возвращается в тот режим, в котором он находился до начала тестирования.

Режим «Ручное управление» отличается от режима «Автоматическое управление» тем, что в нем заблокировано автоматическое управление агрегатами. Таким образом, если прибор находиться в режиме «Ручное управление», то при появлении условий запуска системы пожаротушения прибор перейдет в состояние «Пожар», но пожарные агрегаты не будут запущены. При этом имеется возможность произвольно управлять ими вручную при помощи кнопок, расположенных непосредственно на ШКП. Для этого необходимо изменить режим работы соответствующего ШКП с «Автоматическое управление» на «Ручное управление». После подачи питания (а также после команды сетевого контроллера «Сброс») прибор включается в режиме «Ручное управление». Изменение режима на «Автоматическое управление» и обратно осуществляется дистанционно, командой сетевого контроллера. Однако, если хотя бы один агрегат (ШКП или абонент «С2000-4») находится в режиме «Ручное управление» или «Отключен», переход прибора в режим «Автоматическое управление» не состоится, о чем сетевой контроллер будет оповещен.
