а) Размыкаются путем отсоединения выходные цепи, через которые может произойти непосредственное отключение и включение выключателей, отделителей, короткозамыкателей, другие непредусмотренные воздействия, изменяющие режимы работы энергетического оборудования, а также те цепи, через которые указанные воздействия могут произойти косвенно (цепи УРОВ, АПВ, устройства телеотключения, противоаварийной автоматики, пожаротушения и т.п.).
б) Отключаются цепи оперативного напряжения автоматическими выключателями или предохранителями. Отключаются (размыкаются путем отсоединения) и изолируются цепи оперативного напряжения.
в) Отсоединяются цепи тока отключаемого устройства без размыкания цепей устройств, остающихся в работе.
г) Отключаются (размыкаются путем отсоединения) и изолируются цепи напряжения. Оперативный персонал должен быть предупрежден о производимых отключениях цепей напряжения для принятия мер в случае возможного короткого замыкания в этих цепях и необходимости быстрого включения автоматических выключателей или замены предохранителей. На устройствах РЗА без надежного отключения на мостиках измерительных зажимов, а при их ненадежности или отсутствии – без отсоединения и изолирования действующих цепей напряжения производить работы запрещается, за исключением проверок рабочим током и напряжением и измерений напряжения.
д) Отсоединяются остальные цепи, связывающие проверяемые устройства РЗА с другими устройствами, если это необходимо по условиям производства работ.
3.1.3.9. В рабочей программе вывода в проверку устройств РЗА, а при ее отсутствии (для простых видов работ) в рабочем журнале должны делаться отметки обо всех произведенных отсоединениях цепей.
3.1.3.10. При невозможности выполнения мероприятий, работа на устройствах РЗА должна производиться либо при отключенных аппаратах, на которые может подействовать устройство РЗА, либо по заявке, в которой предусматриваются возможность ошибочного отключения (включения) выключателей и мероприятия для их быстрого обратного включения.
3.1.3.11. После вывода устройств РЗА по рабочей программе вывода в проверку (ввода в работу) сложных устройств РЗА во время проведения ТО производителю работ разрешается и согласовывается временное включение автоматов (предохранителей) питания оперативных цепей, включение накладок, ключей, подключение цепей сигнализации для проверки взаимодействия элементов схемы.
3.2. Технические мероприятия по проверке устройств РЗА [11]
При подготовке рабочего места со снятием напряжения, при котором с токоведущих частей электроустановки, на которой будут проводиться работы, снято напряжение отключением коммутационных аппаратов, отсоединением шин, кабелей, проводов и приняты меры, препятствующие подаче напряжения на токоведущие части к месту работы, должны быть в указанном порядке выполнены следующие технические мероприятия:
Произведены необходимые отключения и приняты меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационных аппаратов;
На приводах ручного и на ключах дистанционного управления коммутационных аппаратов должны быть вывешены запрещающие плакаты;
Проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения электрическим током;
Установлено заземление;
Вывешены указательные плакаты "Заземлено", ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части, вывешены предупреждающие и предписывающие плакаты.
ЗАКЛЮЧЕНИЕ
Целью выпускной квалификационной работы была разработка РЗА ВЛ 220 кВ Лопча- Хани и Т-2 на ПС 220 кВ Лопча.
В качестве основных и резервных защит устройств РЗА была приняты устройства производства Siemens на базе терминалов Siprotec.
Для трансформатора в качестве основной защиты была выбрана и рассчитана продольная дифференциальная защита, в качестве резервной – максимальная токовая защита по всем сторонам трансформатора. Также в комплекте основных защит предусмотрена токовая защита от перегрузки.
Для защиты линии 220 кВ Лопча-Хани были рассчитаны значения порогов срабатывания продольной дифференциальной защиты линии, определены значения порогов срабатывания ступенчатых защит.
Расчеты токов КЗ производились с применением программных комплексов ТКЗ - 3000 и PL62W.Построены схемы подключения защит к трансформаторам тока и трансформаторам напряжения для каждого рассматриваемого объекта.
Также рассмотрен вопрос о технических и организационных мероприятиях для обеспечения безопасности при работах в устройствах РЗА.
СПИСОК ЛИТЕРАТУРЫ
-
Методические указания по выбору параметров срабатывания устройств РЗА серии SIPROTEC (Siemens AG) трансформаторов с высшим напряжение 110-220 кВ. [Текст]: –2012. – 284с.
-
Чернобровов, Н.В. Релейная защита энергетических систем [Текст]: учебное пособие для техникумов/ Н.В. Чернобровов, В.А. Семенов. – Москва: Энергоатомиздат, 1998. − 791 с.
-
Правила устройства электроустановок: все действующие разделы ПУЭ-6 и ПУЭ-7. 8-й выпуск [Текст]: – Новосибирск: Сиб. унив. изд-воб 2007. 854 с., ил.
-
Справочник по электрическим сетям 35-1150 кВ [Текст] под ред. Д.Л. Файбисовича, перераб. и доп. М.: Институт Энергосетьпроект, 2004. – 110с
-
Рекомендации по применению оборудования SIPROTECв диапазоне напряжения 220 кВ и выше: О подключени терминалов основных защит проектируемых ВЛ 220, 500 кВ [Текст]: – Хабаровск: 2008. – 10с.
-
Методические указания по расчету уставок релейной защиты и автоматики фирм: «SiemensAG», «НПП ЭКРА», «АББ Автоматизация», «AREVA» и «GeneralElectric» для воздушных и кабельных линий с односторонним питанием [Текст] / под ред. Э. М. Шнеерсона. – Чебоксары: 2010. – 355 с..
-
Овчиников, В.В. Автоматическое повторное включение [Текст]: – М.: Энергоатомиздат, 1986. – 96 с.: ил. – (Б-ка электромонтера: Вып. 587).
-
ОТР. ПС 220 кВ Тында, ПС 220 кВ Лопча, ПС 220 кВ Хани. [Текст], 2013. – 86с.
9. Типовая инструкция по организации и производству работ в устройствах релейной защиты и электроавтоматики электростанций и подстанций [Текст], 2014. – 223с.
10. Амурский преобразовательный комплекс на ПС 220 кВ Хани. Основные технические решения. П2200381-33.0002-ОТР2 [Текст], 2013. – 274с.
11. Правила по охране труда при эксплуатации электроустановок (с изменениями на 19 февраля 2016 года) [Текст], 2016.- 102с.
ПРИЛОЖЕНИЕ А
ПРИЛОЖЕНИЕ А
(справочное)

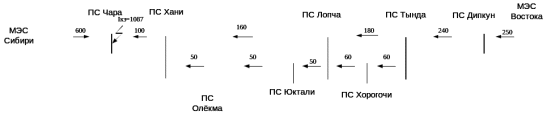

Рисунок А - Схема распределения токов при трехфазном коротком замыкании на ПС Хани.
ПРИЛОЖЕНИЕ Б
(справочное)

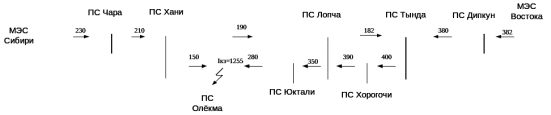

Рисунок Б - Схема распределения токов при трехфазном коротком замыкании на ПС Чара.
ПРИЛОЖЕНИЕ В
(справочное)
Рисунок В - Схема распределения токов при трехфазном коротком замыкании на ПС Олёкма .
ПРИЛОЖЕНИЕ Г
(справочное)
Таблица Г1 – Паспортные данные выключателя У-220-2000-25-у1 по [4].
| Параметр | Значение |
| Номинальное напряжение, кВ | 220 |
| Номинальный ток, А | 2000 |
| Номинальный ток отключения, кА | 25 |
| Собственное время отключения, сек. | 0.05 |
| Полное время отключения, сек. | 0.08 |
| Минимальная бестоковая пауза при АПВ, сек. | 0.9 |
| Собственное время включения, сек. | 0.45 |
