Схема замещения приведена на рисунке 1.2.

После введения исходных данных были рассчитаны величины токов КЗ в расчетных узлах с помощью программы TKZ 3000.

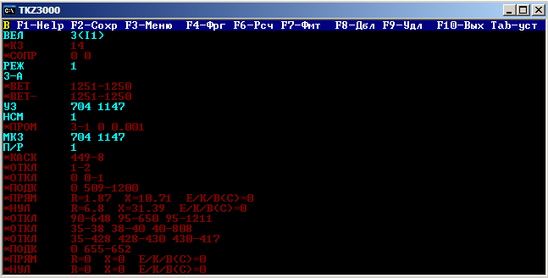

Рисунок 1.2 – Пример расчета токов КЗ, протекающих по ветвям в программе TKZ 3000.

Результаты расчетов токов КЗ сведем в таблицу:

Таблица 1.4 – Расчет токов короткого замыкания прямой (обратной) и нулевой последовательности в программе ТКЗ – 3000

Рисунок 1.3 - Схема замещения

2 РАСЧЕТ УСТАВОК РЗА

2.1 Расчет защит T2

Трансформатор ТДТН 25000/220/35.

Паспортные данные приведены в таблице 1.3.

Для трансформаторов (автотрансформаторов) с РПН, согласно рекомендациям производителя, первичное номинальное напряжение сторон, на которой регулируется напряжение, равно не номинальному, а принимается напряжение, соответствующее среднему току в регулируемом диапазоне:

, (2.1)

где , – значения напряжений для максимального и минимального положений РПН, кВ.

Значения напряжения для максимального/минимального положения РПН определяем по формуле:

, (2.2)

где – предел регулирования РПН, равный 0.12.

Таким образом:

кВ;

кВ;

кВ.

2.1.1 Расчет основных защит T2

Применяемое устройство SIPROTEC: 7UT633.

Методика расчета приведена в методических указаниях [1].

Таблица 2.1 – Коэффициенты трансформации измерительных трансфор-маторов

2.1.1.1 Продольная дифференциальная токовая защита, использующая характеристики стабилизации (торможения).ANSI 87T.

Продольная дифференциальная токовая защита трансформатора, срабатывает при междуфазных и однофазных КЗ в защищаемой зоне, ограниченной трансформаторами тока, исключая однофазные замыкания на землю на стороне сети с изолированной нейтралью – НН, без выдержки времени действует:

• на отключение выключателей на сторонах ВН, СН и НН, с пуском УРОВ;

• на запрет АПВ выключателей на сторонах ВН

Минимальный ток срабатывания основной (чувствительной) функции дифференциальной защиты:

, (2.3)

где – относительная величина напряжения диапазона РПН, равная 0.12; –номинальный ток трансформатора на стороне ВН, А(Таблица 1.3).

А.

Значения I-DIFF> определяется относительно номинального тока защищаемого объекта в относительных единицах по формуле:

; (2.4)

(о.е.).

Принимаем = по адресу 1221.

Коэффициент торможения . определяется выражением:

, (2.5)

где – коэффициент токораспределения. Принимается равным 1.

(о.е.).

Принимаем: Krest1 SLOPE1 = 0.29 по адресу 1241А.

В этом случае ток начала торможения определяется как:

; (2.6)

А.

Базисная точка наклона 1 определяется по формуле:

; (2.7)

(о.е.).

Принимаем: BASEPOINT1= 1.14 по адресу 1242А (базисная точка наклона 1)

Параметры дополнительной (второй) характеристики торможения для функции ДЗТ согласно рекомендациям изготовителя, принимаются без расчетов.

Минимальное значение наклона характеристики торможения (2) принимается равной:

(о.е.).

Принимаем: Krest2 SLOPE1 = 0.5 по адресу 1243А.

Ток начала торможения характеристики (2) (соответствует точке пересечения характеристик торможения 1 и 2) принимается равным:

(о.е.).

Значение начальной точки характеристики (2) определяется из выражения:

; (2.8)

; (2.9)

(о.е.).

Таким образом,

(о.е.).

Принимаем: BASEPOINT2=2.76 по адресу 1244А.

2.1.1.2 Дифференциальная отсечка

Кроме значения I-DIFF>, для дифференциального тока повреждения трансформатора вводится дополнительная пороговая величина I-DIFF>> – Дифференциальная отсечка. Если эта пороговая величина тока повреждения превышается, то происходит срабатывание защиты на отключение вне зависимости от величины тока торможения, или других условий дополнительного торможения.

Пороговую величину срабатывания I-DIFF>> для трансформатора, по условию отстройки от броска тока включения ненагруженного трансформатора:

; (2.10)

А.

Принимаем по формуле (2.4): = 7 по адресу 1231.

Дополнительное динамическое торможение определяется относительно номинального тока защищаемого объекта и находиться в диапазоне токов КЗ, при которых ожидается насыщение и значительное увеличение погрешности трансформатора тока.

Угол наклона остается тот же, что и для ветви УГОЛ НАКЛОНА 1.

Значения по току начала дополнительного торможения дифференциальной защиты: принимаем I-ADDONSTAB=7 по адресу 1261А.

Значения по длительности дополнительного торможения дифференциальной защиты определятся временем ликвидации внешнего КЗ (с величиной тока доп. торможения).

Принимаем: T ADD ON-STAB = 100 Cycle.

2.1.1.3 Расчет дифференциальной (ограниченной) токовой защиты от короткого замыкания на землю в обмотке/на ошиновке ВН трансформатора.

В качестве терминала защиты принято устройство SIPROTEC: 7UT613.

Изготовителем защиты рекомендуется следующая минимальная уставка тока срабатывания ограниченной защиты от замыканий на землю:

; (2.11)

А.

Уставка по току срабатывания в нейтрали обмотки ВН определяем по формуле:

; (2.12)

(о.е.)

Значение по току срабатывания в нейтрали обмотки ВН трансформатора и вводится по адресу 1311.

Дополнительную выдержку времени вводим сек. по адресу 1312А.

Наклон характеристики торможения вводим сек. по адресу 1313А.

Для защиты, имеющей уставку по току срабатывания около , чувствительность обеспечивается в подавляющем большинстве случаев с большим запасом, поэтому необходимость в ее проверке практически отсутствует, согласно [10].

2.1.2 Расчет резервных защит трансформатора

Применяемое устройство SIPROTEC: 7SJ62х.

2.1.2.1 Расчет максимальной трёхфазной токовой защиты (ненаправленной) на стороне ВН трансформатора.

Данная защита предназначена для резервирования быстродействующих защит при коротких замыканиях в трансформаторе и на его выводах СН и НН.

2.1.2.2 Отстройка от максимального рабочего тока перегрузки в послеаварийных режимах производится по выражению:

, (2.13)

где – максимальный рабочий ток трансформатора на обмотке ВН с учётом перегрузок, определяется по формуле 2.14; – коэффициент отстройки; – коэффициент самозапуска элект-родвигателей; – коэффициент возврата реле.

; (2.14)

;

А.

2.1.2.3 Согласование с токами срабатывания МТЗ на сторонах СН и НН трансформатора при отсутствии (или отключении) питания на стороне СН производится по выражению:
