Расчет значений ступеней ведется в «ТКЗ – 3000»с коэффициентами чувствительности 1.0 (чувствительность к КЗ в конце ВЛ), 1.5 (чувствительность к КЗ в конце ВЛ) и 1.2 (точка дальнего резервирования) соответственно.

Перевод во вторичные величины осуществляется по формуле:

, (2.33)

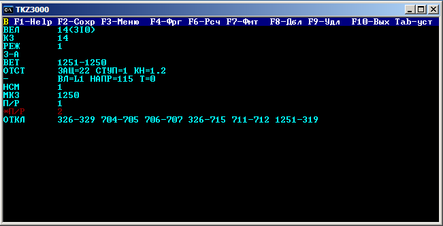

Рисунок 2.2 - Пример расчета ступени ТЗНП в программе «ТКЗ – 3000»

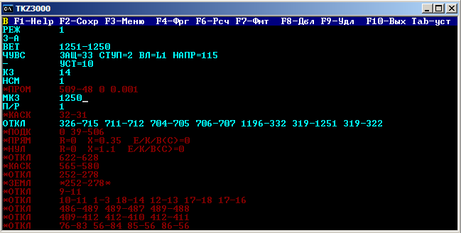

Рисунок 2.3 - Пример расчета в программе «ТКЗ – 3000»

Значения по времени срабатывания подбираем согласно [6].

Результаты расчетов сведем в таблицу.

Таблица 2.2– Результаты расчетов ТЗНП ВЛ

2.2.2.2 Расчет дистанционной защиты линии. ANSI 21, 21N

Произведем расчет ступеней ДЗ ВЛ:

1. Выбор значенияX1 и R1

Первая ступень ДЗ служит для обеспечения надежного отключения всех видов КЗ на линии без выдержки времени (при вероятном существовании переходного активного сопротивления дуги в месте КЗ ), а также обеспечение селективности действия при КЗ на шинах подстанции противоположного конца линии.

Значения Z1 рассчитываем в программе «ТКЗ – 3000»

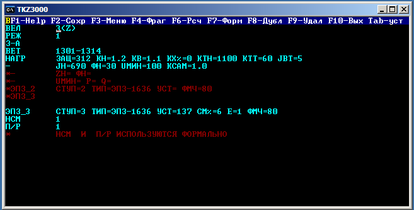

Рисунок 2.4 - Пример расчета в программе «ТКЗ – 3000»

Получим уставку Ом.

Расчет значения X ведем по формуле:

, (2.34)

где – угол максимальной чувствительности, принимается равным 80 (для сетей 220 кВ угол максимальной чувствительности берется равным градусов), град; Z – уставка соответствующей ступени ДЗ, Ом.

Таким образом, значение X1 по формуле (2.) равно:

Ом.

Уставка по активному сопротивлению R ведется по формуле:

, (2.35)

где – сопротивление дуги, Ом. Рассчитывается по формуле:

, (2.36)

где – длина дуги, м. Принимается равной 5 м.; – ток дуги, А. Для первой ступени ДЗ ток дуги равен 2000 А.

Ом.

Хоть величина активного сопротивления линии до места КЗ в расчетных формулах может игнорироваться, т.к. она автоматически учитывается в форме характеристики срабатывания устройств микропроцессорных защит при условии, что заданный угол наклона характеристики дистанционной Защиты равен характеристическому углу линии, следует для полной наглядности включать ее в расчет уставки.

Таким образом, значение R1 по формуле (3.10) равняется:

Ом.

1. Выбор уставок второй и третьей зоны ДЗ

Расчет уставок ведется в программе «ТКЗ – 3000». Расчет ведется подбором уставокпочувствительности для соответствующих зон ДЗ:

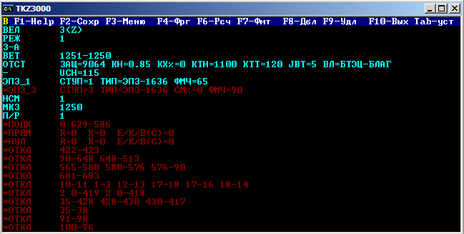

Рисунок 2.5 – Пример расчета второй ступени ДЗ в программе
«ТКЗ – 3000»

• Для второй зоны ДЗ коэффициент чувствительности равен 1.5, согласно [3] (чувствительность к КЗ в конце ВЛ);

• Для третьей зоны ДЗ коэффициент чувствительности равен 1.2, согласно [3] (точка дальнего резервирования, шины 220 кВ ПС Олемка);

Расчет значений X ведется по формуле (3.9).

Расчет значений R ведется по формуле (3.10). Ток дуги равен 1500 А и
1200 А для второй и третьей зоны ДЗ соответственно.

Результаты расчетов сведем в таблицу.

Таблица 2.3– Результаты расчетов уставок второй и третьей зоны ДЗ ВЛ

1. Отстройка ДЗ от нагрузки

В качестве величины тока нагрузки, принимаем номинальный ток провода из таблицы 2.1. Угол нагрузки ( ) равен 30 град.

Расчет значения ведется в программе «ТКЗ – 3000».

Уставка рассчитывается по формуле:

; (2.37)

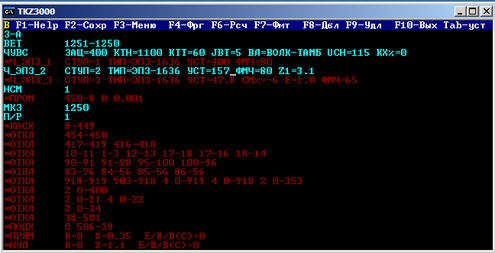

Рисунок 2.6 - Пример расчета уставки ДЗ от нагрузки в программе
«ТКЗ – 3000»

Получаем значение Ом.

Ом.

Перевод во вторичные величины осуществляется по:

, (2.38)

где – уставка ДЗ в первичных величинах, Ом; – коэффициент трансформации измерительного ТТ; – коэффициент трансформации измерительного ТН.

Таблица 2.4 – Результаты расчетов уставок зоны ДЗ ВЛ во вторичных величинах

1. Выбор уставок по времени срабатывания зон ДЗ

В целях повышения вероятности успешного АПВ Линии при КЗ в зоне защиты трансформаторов, подключенных к линии, может задаваться минимально возможная выдержка времени срабатывания первой ступени равная 0.1 сек.

Результаты выбора уставок сведем в таблицу.

Таблица 2.5 – Результаты выбора уставок по времени срабатывания зон ДЗ

Полигональная характеристика срабатывания ДЗ ВЛ представлена на рисунке 2.7.

Рисунок 2.7 - Полигональная характеристика срабатывания ДЗ ВЛ

2.2.2.3 Расчет параметров УРОВ

Расчет УРОВ ведется по формулам:

Значение срабатывания определяется по формуле:

. (2.39)

Выдержка времени УРОВ должна учитывать максимальное время отключения выключателя, время возврата органа контроля протекания тока и время запаса, которое учитывает погрешность органа выдержки времени. Рассчитывается по формуле:

, (2.40)

где – максимальное время отключения выключателя по таблице Г1 (приложение Г), равное 0.055, сек.; – время возврата органа контроля протекания тока, равное 0.02 сек.; – время запаса, принимается равным 0.1.

сек.

Вторая выдержка времени УРОВ действует на отключение смежных присоединений. Принимается равной 0.4 сек.

Устройство 7UT633 и 6MD663: Т1 = 0.175 сек. по адресу 7015. Т2 = 0.4 сек. по адресу 7016.

2.3 Расчет АПВ

Методика расчетов приведена в [7].

Применяемое устройство SIPROTEC: 6MD663

2.3.1 Расчет АПВ Т2

На стороне ВН установлено АПВ с контролем напряжений и синхронизма. Расчет ведется по формулам:

1. Минимальная выдержка времени (цикла) АПВ Т2 с контролем синхронизма напряжений после отключения КЗ на шинах и успешного АПВ шин РУ

, (2.41)

где – наибольшая выдержка времени действия резервных защит Т2 ВН (СН). Принимается равной 1.8 сек. из пункта 2.1.2.6;
– время включения выключателя из таблицы Г1 (приложение Г), сек.;
– время запаса, равное 0.5 сек.; – время деионизации, равное 0.1 сек.

1. Минимальная выдержка времени запрета (возврата в исходное состояние) функции АПВ:

, (2.42)

где – время отключения выключателя из таблицы Г1 (приложение Г), сек.

1. Расчет уставки реле контроля синхронизма:

, (2.43)

где – коэффициента надежности, равный 1.1; – коэффициент возврата реле, равный 0.8; – максимально допустимы угол напряжений (между напряжениями линии и шин), принимается равным 70, град.

Результаты расчетов сведем в таблицу:

Таблица 2.6 – Результаты расчета АПВ Т2

2.3.2 Расчет АПВ ВЛ

На линии установлено АПВ с контролем напряжений и синхронизма. Расчет ведется по формулам (2.41) – (2.43). Данные для расчетов берем из таблицы Г1 (приложение Г)

Минимальная выдержка времени (цикла) АПВ ВЛ с контролем синхронизма напряжений рассчитывается поформуле:

, (2.44)

где – наибольшая выдержка времени действия резервных защит ВЛ. Принимается равной 1.8 сек. из пункта 2.1.2.6;
– время включения выключателя из таблицы Г1 (приложение Г), сек.;
– время запаса, равное 0.5 сек.; – время деионизации, равное 0.1 сек.

Минимальная выдержка времени запрета функции АПВ:

, (2.45)

где – время отключения выключателя из таблицы Г1 (приложение Г), сек.

Результаты расчетов сведем в таблицу:

Таблица 2.7 – Результаты расчета АПВ ВЛ
