Для расчетов кабельных лотков принимаем диаметр горизонтального кабеля категории 5е равным 5,2 мм, что соответствует площади поперечного сечения 21,2 мм².

Коэффициент использования площади принимаем равным k_j = 0,5, а коэффициент заполнения - средним по стандарту TIA/ EIA-569-A и равным k_z = 0,5.

При площади кабеля 21.2 мм² и 10 процентом коэффициенте использования получаем что площадь лотков должна составлять 9330мм². Подходящую площадь имеют лотки с номинальным сечением 50×200мм. По мере удаления от технического помещения могут быть использованы лотки меньшего сечения. Согласно плану в приложении А2 на каждом этаже потребуется 50 м лотков. Всего для реализации системы необходимо поставить 200 м лотков. Лотки закрепляются к стенам за подвесными потолками.

Установка лотков существенно упрощается эксплуатация кабельной системы и становится возможной установки дополнительных камер с прокладкой новых кабелей в существующие кабельные лотки. Иногда допускается увеличение этого параметра, но не выше максимального значения, установленного стандартом.

Переход кабеля с первого этажа на второй, с второго этажа на третий этаж осуществляется по закладной пластиковой трубе. Параметры трубы должны соответствовать отраслевым нормам [ОСТН-600-93]. Труба не должна иметь более 2-х изгибов при угле поворота не более 90⁰. В процессе монтажа закладных труб в них остаются протяжки из стальной проволоки. Внутренняя поверхность трубы не должна иметь острых кромок и заусенцев. На концах труб необходимо установить оконцеватели-втулки. Необходимо пробросить 11 кабелей, диаметр которых примерно равен 7 мм, исходя из норм выберем внутренний диаметр трубы 90 мм, с учетом запаса. Высота этажа 3,2 м, межэтажное перекрытие 1 м, следовательно, длина трубы с запасом составит 4,6 метра, всего потребуется 20 метров трубы с запасом. Пробой межэтажного перекрытия удобнее сделать в серверном помещении.

Проектируемая СКС не требует точек перехода и консолидационных точек.

Таким образом, процесс проектирования сводится к определению его конструктивного исполнения. Схема прокладки кабеля показана в приложении А3.

Для расчета горизонтального кабеля используется метод суммирования комнат, комнаты распределены неравномерно по площади, и их число невелико. Высота потолка 3.2 м, лотки располагаются на расстоянии 0.25 м от потолка, спуск производится до уровня 0,8 м от пола, таким образом, получим расход кабеля на спуск 1,9 м. Расчет ведется с учетом переходов через стены (0,2 м или 0,5 м), подъема от настенного шкафа до точки разветвления короба, и технологический запас 10%.

Расчет длины трассы до видеокамер производится, используя планы прокладки, на которых указаны размеры комнат и коридоров. Приложение А 2. Длины трассы сводим в таблицу 2.

,

где - затраты кабеля на горизонтальном участке трассы;

- затраты кабеля на вертикальном участке трассы.

Таблица 2. Длина кабеля до видеокамер.

В качестве кабеля категории FTP используется кабель двух видов: первый для внутренней прокладки кабель KRAULER FTP - витая пара экранированный, категории 5e, 4 пары, 24AWG, медь.

Для внутренней прокладки, HDPE, серый, и кабель KRAULER FTP - витая пара экранированный, категории 5e, 4 пары, 24AWG, медь, для внутренней прокладки, HDPE, черный для внешней прокладки. Кабель поставляется в упаковке 305 метров. Вид кабеля показан на рисунке 10.

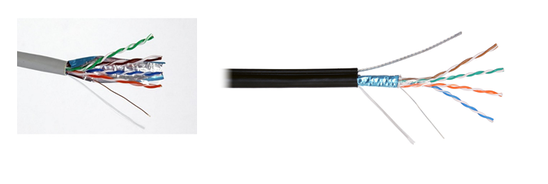

Рисунок 10. Кабель KRAULER FTP

Характеристики кабеля: изоляция проводника-полиолефин, оболочка-ПВХ, вес 35 кг/км, волновое сопротивление 100±15 Ом, минимальный радиус изгиба 40.8 мм при монтаже и 20.4 мм при эксплуатации, диапазон температур при монтаже: от 10 до +50 °C и при эксплуатации от -40 до +60 °C [13].

Выбранные кабели соответствуют международным стандартам по качеству передачи сигналов. Прокладываем FTP кабель на объекте. Объект разделён на 2 зоны: внутренняя территория и внешние помещения. На внешний территории кабель укладывается в гофру и крепится на клипсы. В внутри здания кабель укладываем в лотки. Коммутируется кабеля в серверной комнате, где устанавливается коммутационный шкаф. После прокладки кабеля необходимо обжать кабель на всех концах. Схема прокладки кабеля показана в Приложении А3

3.4 Выбор оборудования сети видеонаблюдения

В проектируемой системе, с учетом общего количества видеокамер и параметрами серверного помещения, оборудование будет располагаться в 12 дюймовом шкафу.

Шкаф после установки заземляется. Оборудование, которое будет устанавливаться в шкаф, заземляться на корпус шкафа. Внешний вид шкафа показан на рисунке 11.

Рисунок 11 – Настенный телекоммуникационный шкаф.

Конструкция шкафа каркасная. Двери снабжены замком и могут быть либо металлическими, либо из тонированного ударопрочного стекла в металлической раме. Дверца может быть установлена для открытия в левую и правую сторону. Основными элементами двухсекционного шкафа являются основание, поворотная секция с монтажными направляющими и передняя дверь.

Основание фиксируется на стене. Поворотная секция крепится на петлях, что обеспечивает свободный доступ к задней части установленного оборудования. Основание и корпус шкафа выполнены из стали.

Боковые стенки съемные на замках. Для монтажа 19’’ навесного оборудования используются вертикальные металлические профили, которые могут смещаться глубине шкафа.

Возможность установки вентиляционного модуля с двумя вентиляторами. Покрытие - порошковая окраска с предварительным фосфатированием.

Для обеспечения удобства эксплуатации кабельной системы и сетевого оборудования, монтируемого в серверном помещении, навеска двери стоящего возле стены шкафа выполняется таким образом, чтобы она открывалась слева направо. Для обеспечения разрабатываемой сети требуется один телекоммуникационный шкаф

В данной кабельной системе будем использовать горизонтальные организаторы, устанавливаемые в шкафах. Это позволит разместить оборудование СКС и сетевые устройства в одном монтажном шкафу, с заданной высотой организатора 1U.

Организаторы используются для аккуратной укладки кабеля в шкафах, что намного уменьшает занимаемое место и помогает упорядочить подходящие и отходящие к устройству кабели. Согласно количеству кабеля потребуется 2 организатора, это число может увеличится с дополнением нового оборудования.

Монтаж волоконно-оптического кабеля осуществлен в оптический кросс типа КРС-16SC-1U. Кросс строго соответствует метрическим размерам и предназначен для концевой заделки, распределения и коммутации оптических кабелей связи. Высота кросса - 1U. Емкость оптического кросса – до 16 оптических портов FC, ST, SC, MT-RJ типов. Конструкция рэкового кросса КРС-16 предусматривает специальные гнёзда для установки адаптерных планок. На лицевой части корпуса нанесена маркировка портов. Корпус стоечного оптического кросса изготовлен из стали и покрыт порошковой краской. Данный кросс отлично подходит к проекту видеонаблюдения. Вид кросса КРС-16SC-1U показан на рисунке 12.

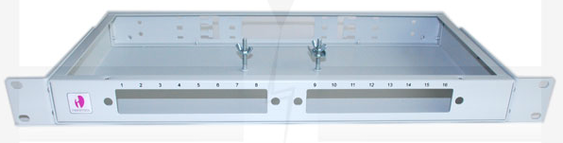

Рисунок 12. Вид кросса КРС-16SC-1U.

После монтажа волоконно-оптического кросса, целесообразно будет установить сетевой коммутатор Cisco Cisco Catalyst серии 2960-S это коммутаторы доступа с фиксированной конфигурацией, предназначенные для сетей крупных и средних предприятий, а также их филиалов, позволяющие снизить совокупную стоимость владения. Коммутатор Cisco Catalyst 2960-S показан на рисунке 13.

Рисунок 13. Коммутатор Cisco Catalyst 2960-S.

Функции коммутаторов Cisco Catalyst серии 2960-S с ПО LAN Base:

● порт каскадирования, поддерживающий технологии Ethernet 10 и 1 Гбит/с с помощью адаптера SFP+, для обеспечения непрерывности ведения бизнеса и быстрого перехода на технологию 10 GbE;

● возможность подключения настольных компьютеров к 24 или 48 портам Gigabit Ethernet;

● модуль стекирования Cisco FlexStack с пропускной способностью 40 Гбит/с, облегчающий работу за счет использования единой конфигурации и упрощенного обновления коммутаторов;

● технология PoE+ с мощностью до 30 Вт для одного порта обеспечивает поддержку новейших устройств PoE+;

● дополнительные источники питания с фиксированной мощностью 740 Вт и 370 Вт для коммутаторов PoE+;

● поддержка USB-накопителей для резервного копирования и распространения файлов, а также для упрощения эксплуатации;

● широкий набор программных средств, обеспечивающих простоту эксплуатации, защиту бизнес-процессов, устойчивость и работу в "сетях без границ"[9];

● ограниченная гарантия на оборудование в течение его жизненного цикла, включая замену в течение следующего рабочего дня, а также обслуживание и поддержку в течение 90 дней. Коммутаторы Cisco Catalyst серии 2960 с ПО LAN Base предоставляют следующие возможности: [9]

● спаренные порты каскадирования для обеспечения гибкости каскадных соединений коммутаторов Gigabit Ethernet, которые позволяют использовать подключение по медным или оптоволоконным кабелям; каждый спаренный порт каскадирования состоит из одного порта Ethernet 10/100/1000 Мбит/с и одного порта GbE для подключения SFP, при этом активен может быть только один из двух портов; [9]

● возможность подключения настольных компьютеров к 24 или 48 портам Fast Ethernet;

● конфигурации PoE с мощностью до 15,4 Вт на один порт; [9]

● широкий набор программных средств, обеспечивающих простоту эксплуатации, защиту бизнес-процессов, устойчивость и работу в "сетях без границ"[9].

В качестве оборудования бесперебойного питания предлагается использовать оборудование фирмы APC семейства Smart - UPS RM.

Для серверного помещения используется модель: APC Smart - UPS 1500VA USB & Serial RM 2U 230V. Внешний вид показан на рисунке 14

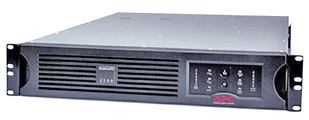

Рисунок 14 – Источник бесперебойного питания.

Основные характеристики:

- максимальная выходная мощность: 980 Ватт / 1500 ВА

- максимальное задаваемое значение мощности: 980 Ватт / 1500

- номинальное выходное напряжение: 230V ;

- искажения формы выходного напряжения: менее 5% при полной нагрузке;

- тип формы напряжения: Синусоидальный сигнал;

- интерфейсный порт: DB-9 для RS-232,Разъем SmartSlot,USB;

- панель управления: Светодиодный дисплей со шкалами нагрузки и заряда батарей, а также индикаторами On Line (работы от сети), On Battery (работы от батарей), Replace Battery (необходимости замены батареи), и Overload (перегрузки);

- звуковой сигнал: Сигнал перехода в режим работы от аккумуляторов, особый сигнал исчерпания заряда батарей, возможность задания задержек.

Для коммуникационного шкафа этажа используется модель: APC Smart - UPS RM 750 VA/480W USB 2U.

Характеристики
