Текст из файла (страница 4)

Высокая реальная выходная мощность (ватты), длительное время автономной работы, синусоидальная форма сигнала на выходе, 16-секционный ЖК-дисплей и интеллектуальное управление батареями делают Smart - UPS лучшим ИБП серверного класса. Входящее в комплект поставки управляющее ПО PowerChute® предоставляет в распоряжение системных администраторов удобные функции безопасного завершения работы систем и расширенного управления ИБП [11].

Дополнительные функции управления реализуются через SmartSlot — внутреннее гнездо для вспомогательного оборудования, в которое можно устанавливать дополнительные приспособления, расширяющие возможности ИБП. Smart - UPS, спроектированный и выпускаемый APC и снабженный полной бесплатной круглосуточной технической поддержкой, остается отраслевым стандартом для всех сетевых ИБП. Репутация ИБП серии Smart - UPS, которым корпоративные пользователи доверяют поддержку важнейших систем, основывается на богатом опыте их использования: 15 лет и более 10 миллионов устройств, установленных по всему миру[11].

APC Smart-UPS, 750VA/480W, Входной 230V/Выход 230V, Interface Port DB-9 RS-232, SmartSlot, USB, Высота аппаратурной стойки 2 U.

Расчет ИПБ разрабатываемой сети показан в разделе 4.2. Исходя из данных расчета потребуется один ИБП типа APC Smart-UPS 1500.

Расположение коммутационного оборудования в телекоммуникационном шкафу сведено в таблицу 3.

Таблица 3 – Размещение оборудования в проектируемом телекоммуникационном шкафу.

12U	Модуль вентиляторный
11U	Оптический Кросс
10U	Организатор
9U	48 портовый коммутатор Quidway s3050C
8U	Организатор
7U	Блок Розеток
6U	Резерв
5U	Резерв
4U	Резерв
3U	Резерв
2U	ИБП
1U

Выбор видеокамер осуществляется согласно условиям заказчика и с учетом требований качества изображений.

Камеры для установки внутри помещения купольные IP-камеры SNR-CI-DMD2.0FE 2.0Мп, для внешней установки уличные IP-камеры SNR-CI-DW3.0I-AM 3.0Мп c ИК подсветкой. Камеры представлены на рисунках 15,16.

Рисунок 15. IP камера SNR-CI-DMD2.0FE

IP камера SNR-CI-DMD2.0FE имеет высокую эффективность работы, а также возможность исправления геометрических искажений от объектива при помощи программной обработки.

Область применения:

- Системы видеонаблюдения, где необходимо изображение повышенной четкости

- Бюджетные системы видеонаблюдения с высокими требованиями к качеству

Основные особенности видеокамеры представлены в таблице 4:

Таблица 4, Особенности видеокамеры.

IP камера имеет поддержку microSD карт памяти, что позволяет сохранить тревожное видео непосредственно на камере даже в случае разрыва связи с сервером, которое потом может быть автоматически скачано SNR-NVR

IP камера SNR-CI-DW3.0I-AM 3.0Мп Уличная IP камера с обогревателем, 1/3" 3.0M Aptina CMOS, разрешение и скорость трансляции: 3.0M (2048×1536)/20кс или Full-HD (1920х1080)/25кс; PoE, ИК-подсветка до 30м; моторизованный объектив 3-9мм, поддержка Onvif.

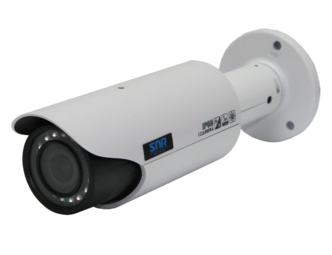

Рисунок 16. IP камера SNR-CI-DW3.0I-AM

IP-камера в водонепроницаемом корпусе класса защиты IP66. Данная IP-камера использует, современную КМОП-матрицу Aptina, которая обеспечивает высокую чувствительность (до 0,01 люкс) и высокое значение параметра сигнал/шум (более 50дБ). Встроенная адаптивная ИК подсветка с дальностью работы до 30м позволяет получить высококачественное изображение ночью.

Данная IP-камера поддерживается программным обеспечением SNR-SmartPSS, благодаря этому можно расширить уже существующую аналоговую систему видеонаблюдения, собранную на видеорегистраторах SNR, с помощью IP-камер высокого разрешения с минимальными вложениями (тем самым получить гибридную систему видеонаблюдения).

Область применения:

- Системы видеонаблюдения, где необходимо изображение повышенной четкости

- Системы "Безопасный город"

- Внешние системы видеонаблюдения

Основные особенности видеокамеры представлены в таблицы 5.

Таблица 5. Особенности уличной видеокамеры.

IP камера имеет поддержку microSD-карты памяти, что позволяет сохранить тревожное видео непосредственно на камере даже в случае разрыва связи с сервером, которое потом может быть автоматически скачано.

3.5 Установка видеокамер

Камера в стандартном корпусе может быть установлена как на стене, так и на потолке. Выбор типа крепления определяется задачей, которую решает камера. Камера крепиться на потолке, и закрепляется при помощи шурупов.

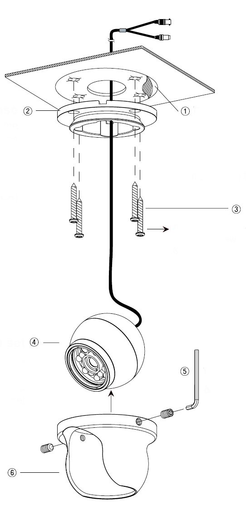

Рисунок 17. Этап установки видеокамеры

Закрепив кронштейн, устанавливается на нем камера и объектив. Камера регулируется в пространстве направлением объекта. Винт закрепляется на кронштейне для жесткой фиксации положения камеры. Все этапы установки приведены на рисунке 17.

При наблюдении за периметром видеокамеры обычно крепятся на стенах дома на высоте в 4-5 м над поверхностью земли, в местах близко подходящих к границам улицы.

Корпус камеры уже содержит все свойства защиты такие как: защита от пыли, грязи, воды, низких температур (Рисунок 18).

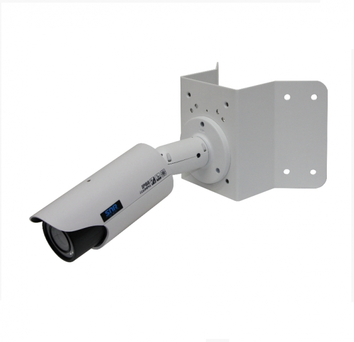

Рисунок 18 – Видеокамера в термокожухе

Порог отрицательных температур видеокамер находится в районе -10 градусов. Но учитывая, что в отечественных широтах мороз может опускаться до -40 градусов, применение термокожухов, содержащих внутри себя обогреватель, помогает расширить рабочий диапазон температур до -50 градусов.

Подключение камер показано на рисунке 19. На рисунке показано, как подключить питание камеры, интернет, микрофоны, а так же можно подключить переносной телевизор для настройки камеры.

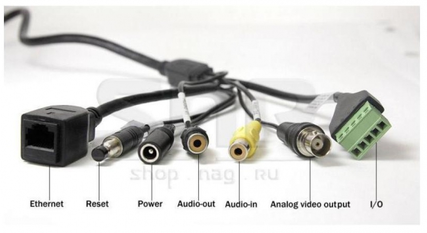

Рисунок 19. Подключение IP видеокамеры.

3.6 Архивация видеоинформации

ОАО Хабаровский Аэропорт является объектом повышенной опасности. Одно из требований безопасности входит архивация видеоинформации и возможность предоставления ее в за последние 30 суток.

Для этого требуется установить соответствующее оборудование которое будет располагаться в узле коммутации.

Хранение видеоинформации осуществляется на HDD дисках. Объем дисков рассчитывается в разделе 4.2.Внешний вид диска показан на рисунке 20.

Рисунок 20. HDD Диск.

Ёмкость современных жёстких дисков (3,5 дюйма) достигает 4000 Гб (4 терабайт) и близится к 5 Тб.

Различают несколько стандартов подключение диск. Это стандарт IDE, стандарт SATA-1, SATA-2 и перспективный SATA-3.

Стандарт SATA1 – имеет скорость передачи до 150 Мбайт/c

Стандарт SATA2 – имеет скорость передачи до 300 Мбайт/c

Стандарт SATA3 – имеет скорость передачи до 600 Мбайт/c

SATA (SerialATA) — последовательный интерфейс обмена данными с накопителями информации. SATA является развитием параллельного интерфейса ATA (IDE).

Принципиально диски, работающие в системах видеонаблюдения, ничем не отличаются от тех, что стоят в каждом компьютере. Разница лишь в том, что им приходится работать 24 часа в сутки и постоянно вести запись. Многие производители жестких дисков выделяют HDD для систем видеонаблюдения в отдельные линейки, которые отличаются более высокой производительностью и отказоустойчивостью. Среднее время наработки на отказ находится в пределах от 150 000 до 800 000 часов. Немало важная деталь: наибольшая вероятность выхода из строя приходятся на первые 60 суток [10].

Для подключения нескольких HDD дисков устанавливается - дисковая полка HP StorageWorks MSA60, 12 отсеков. Изображение полки HP StorageWorks MSA60, 12 отсеков показано на рисунке 21.

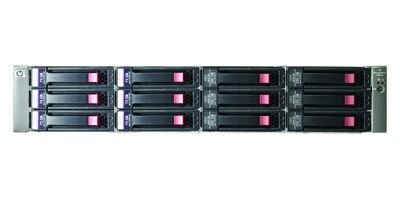

Расунок 21. полка HP StorageWorks MSA60, 12 отсеков.

Основные особенности:

- Ценность: Доступная по цене емкость хранения при небольшой занимаемой площади: MSA60 обеспечивает гибкую модульную платформу целиком по стандарту SAS для прямого подключения устройств во внешней системе хранения прямого доступа большой емкости с дисками 2U [10].

- Адаптивность: Поддержка жёстких дисков SAS и SATA: возможность объединения и совместного использования жёстких дисков SAS/SATA в едином корпусе. Разно уровневая система хранения для клиентов, использующих прямое подключение [10].

- Защита инвестиций: Модульная платформа позволяет клиентам покупать оборудование, основываясь на текущей потребности и будущем росте без учета скрытых расходов на управление.

- Развертывание и управляемость: управление дисковым массивом при помощи существенно усовершенствованного ПО [10].

- Каскадирование: возможно соединение до 4 массивов, формирующих один порт у контроллера. Простота наращивания ёмкости хранилища данных [10].

- Занимаемая высота в стойке - 2U

4. РАСЧЕТЫ ПРОЕКТИРУЕМОЙ СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ

4.1Расчет полезной пропускной способности сети

Под полезной пропускной способностью понимается скорость передачи пользовательских данных, объем которой всегда несколько меньше полной передаваемой информации, так как каждый передаваемый кадр содержит служебную информацию, гарантирующую его правильную доставку адресату, а также существует межкадровый интервал и преамбула, которые дополнительно загружают трафик. Отличие полезной пропускной способности от полной пропускной способности зависит от длины кадра. Так как доля служебной информации всегда одна и та же, то, чем меньше общий размер кадра, тем выше избыточность служебной информации.

Так как уровень MAC для Fast Ethernet полностью идентичен уровню MAC для Ethernet, поэтому все параметры этого уровня также одинаковы.

Служебная информация в кадрах Ethernet составляет 18 байт (без преамбулы и стартового байта), а размер поля данных кадра меняется от 46 до 1500 байт. Сам размер кадра меняется от до .

В сети Fast Ethernet максимальная скорость передачи кадров зависит от размера пакетов. Ее можно вычислить, принимая полную пропускную способность 100 Мбит/с (100 000 000 бит/с). Разделив ее на 8 бит можно получить 12 500 000 байт/с. Минимальный размер кадра данных с учетом CRC (контрольной суммы) составляет 64 байта. Учитывая 12 байт (длина межкадрового промежутка) и 8 байт (длина преамбулы), можно вычислить минимальную длину кадра:

Если доступную пропускную способность (12500000 байт/с) разделить на 84 байт/кадр, можно получить скорость передачи:
