- Монтаж системы видеонаблюдения стандартного, кабельного типа, позволяет получить: качественное изображение с высоким разрешением и скоростью 25 к/сек., звуковое сопровождение, возможность управлять видеокамерой, и возможностью её подключения напрямую к локальной сети LAN. Беспроводное видеонаблюдение лишено или частино лишено этих преимуществ [12].
- Беспроводное видеонаблюдение нуждается в источнике питания. Это могут быть аккумуляторы, в таком случае необходима постоянная замена или зарядка, или выносные, сетевые блоки питания. Системы беспроводного видеонаблюдения лишены защиты от перепадов напряжений [12].
К достоинствам беспроводного видеонаблюдения можно отнести два главных преимущества. Во-первых, монтаж системы видеонаблюдения не требует сверления стен для прокладки линий. Во-вторых, беспроводное наблюдение - это мобильная система, при желании Вы можете менять местоположение видеокамеры. Кроме того современные системы могут быть миниатюрны и работать со специальным приемником, с жк дисплеем. В основном это бытовое применение [12]..
Хотя, существует и уличная система беспроводного видеонаблюдения. Видеокамеры оснащены специальным кожухом и инфракрасными светодиодами для съемки в ночное время, они автоматически переключаются в режим ночной съемки при недостаточной видимости. Монтаж системы видеонаблюдения оправдан, если по разным причинам возникают сложности с прокладкой кабеля.
1.3 Стандарты и требования построения систем
Существует несколько международных организаций, которые занимаются разработкой стандартов для цифрового видео. Более всего известен Международный телекоммуникационный союз ITU (International Telecommunication Union), который является агентством ООН, специализирующимся в сфере телекоммуникаций. Подразделение ITU-T является его постоянным органом. Оно занимается изучением технических и текущих вопросов, а также вопросов, связанных с тарификацией, и выпускает рекомендации, нацеленные на международную стандартизацию [15]..
1.3.1 Требования к системам видеонаблюдения.
1. Изображения, получаемые при помощи системы видеонаблюдения, должны отображать максимально возможное число признаков, идентифицирующих объекты.
2. Для подсистем, решающих задачи фиксации видеоизображения, минимально допустимый размер объекта в кадре должен составлять не менее 240 пикселей по горизонтали.
3. В системе видеонаблюдения с цифровым видеонакопителем должна применяться прогрессивная строчная развертка.
4. Система видеонаблюдения с цифровым видеонакопителем должна аппаратно обеспечивать получение кадра на выходе системы не ниже 768 х 576 пикселей.
5. Для цветного изображения цветовая насыщенность 24-битного изображения должна быть таковой, чтобы при его преобразовании к изображению в градациях серого, динамический диапазон интенсивности кодировался не менее 7 битами.
6. Структура дискретизации цифрового сигнала 4:2:2.
7. Для черно-белого изображения динамический диапазон интенсивности изображения (разрядность шкалы градаций серого), должен кодироваться не менее 8 битами.
8. Режим записи должен быть не менее 25 кадров/сек. по каждому каналу.
9. Видеоинформация должна быть представлена в виде последовательных статических фотографических картинок. Применение алгоритмов цифровой обработки (компрессии видеоинформации) с межкадровым сжатием не допускается.
10. Значение разрешения системы для цветных видеокамер должно составлять не менее 450 ТВЛ.
11. Значение разрешения системы для черно-белых видеокамер должно составлять не менее 500 ТВЛ.
12. Светочувствительность видеокамер должна составлять не менее 0,1 лк.
13. Разрешающая способность объектива видеокамеры должна составлять не менее 40 lp/mm.
14. Быстрота реакции системы должна обеспечивать включение видеокамеры до появления объекта в охраняемой зоне.
15. Система видеонаблюдения должна обеспечивать возможность долгосрочного хранения зафиксированной видеоинформации.
16. При монтаже необходимо учитывать оптимальную освещенность охраняемой зоны и наблюдаемых объектов делающий возможным выявление на изображении индивидуализирующих объект признаков.
17. При монтаже учитывать необходимость установки видеокамер с отклонением от горизонтальной визирной линии ± 15 градусов.
18. При монтаже системы и установке режимов работы необходимо учитывать скорости перемещения объектов, находящихся в зоне видимости видеокамер, с тем, чтобы исключить появление нерезких изображений и смазываний на записанных видеокадрах.
2. АНАЛИЗ ОБЪЕКТА ОАО ХАБАРОВСКИЙ АЭРОПОРТ
2.1 Существующая волоконно-оптическая сеть
На предприятии ОАО Хабаровский Аэропорт есть существующая волоконно-оптическая сеть (ВОЛС). Кабель ВОЛС проходит между зданиями в кабельной канализации. В вод в здания осуществлен по кабельным каналам. Длина волоконно-оптического кабеля составляет 0,6 км. Карта прокладки линии ВОЛС приведена в Приложении А1.
Начальной точкой трассы ВОЛС является узел коммутации находящийся по адресу: г. Хабаровск, ул. Матвеевское шоссе 32.
Конечной точкой трассы ВОЛС является помещении серверной, расположенное в здании по адресу: г. Хабаровск, ул. Матвеевское шоссе 30 а.
Существующая ВОЛС построена на волоконно-оптическом кабеле (ВОК) марки ОКСНМ-10-01-0,22-16(6,0).
2.2 Оборудование узла коммутации.
В узле коммутации установлено пассивное и активное оборудование. Из пассивного оборудования используется телекоммуникационный шкаф, который служит для размещения оптического и электротехнического оборудования различных стандартов. Шкаф показан на рисунке 5.
Рисунок 5– Напольный телекоммуникационный шкаф.

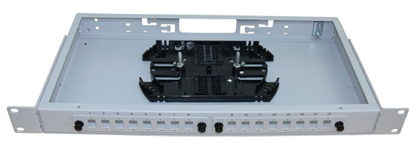

Для ВОЛС используется волоконно-оптический кросс КРС-16SC-1U. Рисунок 6.
Рисунок 6. Оптический кросс КРС-16SC-1U
Из активного оборудования установлен коммутатор Cisco Catalyst серии 2960-S на 48 портов. Это коммутатор доступа с фиксированной конфигурацией, предназначенный для сетей крупных и средних предприятий, а также их филиалов, позволяющий снизить совокупную стоимость владения. Коммутатор Cisco Catalyst 2960-S показан на рисунке 7.
Рисунок 7. Коммутатор Cisco Catalyst 2960-S.

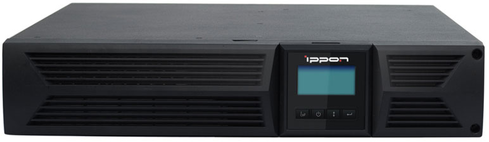

Для электропитания активного оборудования применяются источники бесперебойного питания (ИПБ) IPPON серии INNOVA RT. Источники бесперебойного питания IPPON INNOVA RT выполнены по технологии On-Line (с двойным преобразованием входного напряжения).
Они обеспечивают прекрасную защиту для серверных систем под управлением Novell, Windows NT и UNIX. ИПБ IPPON INNOVA RT показан на рисунке 8.
Рисунок 8. ИПБ IPPON INNOVA RT

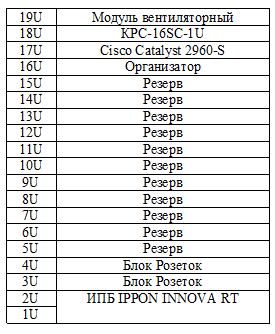

Схема коммутационного шкафа с расположением оборудования представлена в Таблице 1.
Таблица 1. Размещение оборудование в телекоммуникационном шкафу узла коммутации.

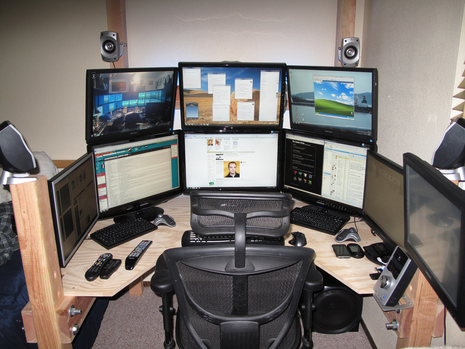

К коммутационному оборудованию по каналам связи подключено рабочее оборудование администраторов для контроля за ВОЛС и обеспечения безотказной работы оборудования, принятия экстренных мер. Изображение оборудования администратора показано на рисунке 9.
Рисунок 9. Оборудование администратора.
Все оборудование проверено на работоспособность, и позволяет подключить проектируемую сеть видеонаблюдения.
3 ПРОЕКТИРУЕМАЯ СЕТЬ ВИДЕОНАБЛЮДЕНИЯ
3.1 Основные задачи проектируемой сети
Процесс проектирования видеосистем современного предприятия и в том числе структурированных кабельных сетей (СКС), как составной его части, разделяется на две основные фазы: архитектурную и телекоммуникационную.
Основными задачами архитектурной фазы проектирования являются:
- определение общей структуры СКС, оптимальной или квазиоптимальной, по полной совокупности технико-экономических характеристик в процессе создания и последующей эксплуатации;
- адаптация отдельных помещений и конструкций здания на уровне строительных решений под специфические требования кабельной проводки, коммутационного оборудования и технических помещений СКС [2]
Архитектурная фаза проектирования осуществляется на этапе разработки проекта нового или реконструируемого здания. На этой фазе в проект закладываются стояки, помещения кроссовых и аппаратных с соответствующими системами инженерного обеспечения их параметров, определяются трассы и способы прокладки кабелей как внутри, так и снаружи. Основными исходными данными для данного этапа проектирования являются:
- форма, этажность, архитектурные, планировочные и другие особенности и геометрические характеристики здания или их комплекса, а также прилегающей территории. План показан в приложении А2;
- строительные и другие нормативные документы на проектирование служебных помещений систем телекоммуникаций и кабельных трасс;
-∙нормативная документация по СКС (стандарты);
-∙дополнительные требования заказчика.
Телекоммуникационная фаза проектирования начинается по окончании архитектурной, однако она выполняется после завершении капитальных строительно-монтажных работ [2].
Положительным моментом при этом является возможность учесть те изменения внутреннего устройства здания, которые неизбежно появляются в процессе проведения его реконструкции. На данной фазе проектирования разрабатывается конкретная структура СКС, составляется перечень необходимого оборудования, планы его размещения и т.д. К проектированию на телекоммуникационной фазе привлекаются инженеры, специализирующиеся на создании СКС и работающие в области системной интеграции. Основными исходными данными, необходимыми для практической реализации телекоммуникационной фазы проектных работ, являются [2]:
-∙результаты обследования здания и прилегающей территории или их проектная документация, выполненная на архитектурной фазе проектирования;
- нормативно-техническая документация по СКС (стандарты);
- дополнительные требования заказчика, могут быть количество и размещение оборудования, требования к пропускной способности, надежности, и т.д.
Объект проектирования здание ОАО Хабаровского Аэропорта представляет собой трехэтажное административное здание с уже имеющим серверным помещением, в котором проложен ВОК. Основными задачами является повышение безопасности работы предприятия, для этого необходимо организовать сеть видеонаблюдения с подключением существующей волоконно-оптической сети. В здании требуется установить шкаф с кроссовым и активным оборудованием для организации ВОЛС.
Узел коммутации будет расположен в серверном помещении на втором этаже здания. Схема помещения показана в приложении А3.
Для данного объекта будет использоваться наиболее производительные сетевые технологии. Они позволят выполнять любые поставленные задачи.
3.2 Серверное помещение.
Здание, в котором будет размещаться сеть видеонаблюдения, расположено по адресу: г. Хабаровск, ул. Матвеевское шоссе 30 а. Здание состоит из трех этажей со схожей планировкой. Высота этажей 3.2м, толщина междуэтажных перекрытий 0,8м. Высота здания 20.5м (включая чердак). В здании имеется серверное помещение, которое расположено на втором этаже.
Серверное помещение представляет собой техническое помещение, несущее основную нагрузку по обеспечению взаимодействия не только всех кабельных линий, но и работоспособности всей информационно-вычислительной системы. В этом помещении наряду с коммутационным оборудованием линейных кабелей магистральных подсистем обычно располагаются наиболее важные сетевые устройства коллективного пользования (УПАТС, серверы, коммутаторы в масштабе предприятия ЛВС, массивы дисковой памяти и аналогичное им оборудование) [3].
Наиболее целесообразно для размещения серверной, является комната на 2 этаже (Приложение А3). Данная комната имеет одно небольшое окон, рядом нет примыкающих санитарных узлов, находится на одинаковом расстоянии от лестниц, не является проходной, находится, примерно на одинаковом удалении от всех остальных кабинетов, куда будет проводиться кабель.
3.3 Построение структурированной кабельной сети
Основная нагрузка на сеть находится на первом этаже, там же располагается основной поток перемещения работников предприятия. На предприятии имеются навесные потолки, поэтому прокладку целесообразно осуществить за ними в кабельных лотках [2].
