Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

ФГБОУ ВО «Дальневосточный государственный университет путей сообщения»

Кафедра «Информационные технологии и системы»

К ЗАЩИТЕ ДОПУСТИТЬ

Заведующий кафедрой

___________ М.А. Попов

«____» ___________ 2017 г.

РАЗРАБОТКА ПРИКЛАДНОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ДЕЯТЕЛЬНОСТИ СТУДИИ ПЛАВАНИЯ

Пояснительная записка к выпускной квалификационной работе бакалавра

ВКР 09.03.02.240 ПЗ

Хабаровск – 2017

Abstract

In this thesis project developed an Information system «Aquaclass», swim studio of sport education, early development and healthy lifestyle of children.

For application development has been studied subject area of the company, the object of automation.

On the basis of these data, designed and built a functional, informational and behavioral model of information systems for the task, as well as Information system interface.

Selected technology for the creation of this application, as well as the written user manual.

Содержание

Введение 4

1 Аналитическая часть 6

1.1 Описание предметной области 6

1.2 Формулировка целей и задач 7

2 Содержательная часть 9

2.1 Разработка функциональной модели 9

2.2 Разработка информационной модели 12

2.3 Разработка поведенческой модели 21

2.4 Разработка компонентной модели 23

3 Практическая часть 26

3.1 Выбор программных средств 26

3.1.1 ADO.NET C# 26

3.1.2 Visual Studio 28

3.1.3 Microsoft SQL Server 29

3.2 Разработка интерфейса приложения 29

3.3 Руководство пользователя 31

3.3.1 Руководство пользователя «Администратор» 32

3.3.2 Руководство пользователя «Директор» 45

Заключение 49

Список используемых источников 50

Введение

В настоящее время в условиях развития огромного количества бизнес проектов и различных муниципальных и частных организаций большую роль играют средства автоматизации бизнес-процессов. Этим занимаются всевозможные информационные системы, построенные на различных технологиях и направленные на решение самых разных типов задач.

История информационных систем прошла долгий путь от простейших устройств, заменяющих простейшие операции, например, арифметические, до больших программных комплексов, заменяющих все бизнес-процессы, а также занимающиеся поддержкой принятия решения. И сейчас человечество существует во время активного использования этих систем, практически заменяющих человека. Но при этом участие человека в процессе работы информационной системы необходимо. Так, почти во всех организациях, больших и малых, используются персональные компьютеры, на которых установлены необходимые программные продукты, а управляются они работником.

Любая информационная система разрабатывается для какой-то определенной области деятельности человека, в связи чем, функции и возможности систем могут резко отличаться. Но при этом каждая система должна быть ориентирована на конечного пользователя, который будет с ней взаимодействовать. Должен быть обеспечен удобный и понятный интерфейс, который будет удовлетворять все потребностям организации, выполнять необходимые функции, а также решать возникающие в процессе работы организации задачи.

В любой предметной области деятельности человека содержится и используется огромное количество информации. Неотъемлемой частью информационной системы является база данных, хранящая в себе все необходимые данные для обеспечения деятельности организации. Информационная система должна обеспечивать хранение, обработку, извлечение, поиск данных, которые используются в процессе работы сотрудников организации.

Таким образом, необходимо реализовать два важных аспекта – это разработка базы данных для хранения всех данных информационной системы и удобного интерфейса для взаимодействия с конечными пользователями.

Поэтому темой данного дипломного проекта стала разработка информационной системы для студии плавания. В данной организации не автоматизированы многие бизнес-процессы, а хранение информации определяется посредством ручной записи на бумажных носителях. Это, несомненно, тормозит деятельность организации, а также ухудшает эффективность работы.

1. Аналитическая часть

1.1 Описание предметной области

Темой выпускной квалификационной работы является «Разработка прикладного программного обеспечения деятельности студии плавания». Заказчиком данной работы выступило предприятие ООО «Аквакласс», которое решило автоматизировать некоторые процессы, которые на данный момент выполняются вручную.

ООО «Аквакласс» — студия раннего плавания для детей от 2-х месяцев до 7 лет. Деятельность компании направлена на предоставление платных услуг по оздоровлению детей при помощи плавательных процедур. Раннее плавание является сейчас активно развивающимся направлением деятельности и набирает большое количество клиентов.

Услуга студии плавания состоит в проведении занятия ребенка с индивидуальным инструктором в бассейне в течение 30 минут. Инструктор находится в бассейне с ребенком и в течение занятия проводит с ним различные манипуляции на воде, а также обучает умению плавать.

Студия имеет два бассейна – большой и малый (для детей до года). В большом бассейне могут одновременно работать два инструктора, а в малом – один.

Клиент приходит в студию, сообщает информацию о ребенке и о себе (ФИО ребенка, возраст, информацию о родителях и т.д.). Для каждого клиента заводится папка с личной информацией.

В ООО «Аквакласс» всеми процессами по работе с клиентами занимается администратор студии. Он узнает информацию о клиентах, вносит записи о них, составляет расписание. За работой администратора следит директор предприятия. Также он занимается всей управленческой деятельностью.

Занятия в студии проводятся по предварительной записи. В связи с этим администратором составляется расписание на каждый день в журнале расписаний. Также имеется журнал постоянной записи.

Для того чтобы записаться на занятие клиенту необходимо внести предварительную оплату. Можно оплатить разовое занятие или абонемент на несколько занятий. Абонементы бывают на 6, 8, 25 и 50 занятий. Сроки действия абонементов ограничены, составляют от двух до пяти месяцев, в зависимости от количества занятий в абонементе.

1.2 Формулировка целей и задач

Так как в деятельности предприятия-заказчика множество процессов не автоматизированы, целью моей работы будет решение этой задачи.

В рамках данного проекта будет спроектировано и реализовано прикладное приложение для студии плавания, автоматизирующее следующие процессы деятельности предприятия:

• создание, редактирование, просмотр и хранение личных дел клиентов;

• создание, редактирование, просмотр и хранение личных дел инструкторов;

• учет посещений занятий клиентов;

• учет расхода абонементов;

• составление расписания (постоянное и повседневное);

• ведение отчетности.

Для создания приложения потребуется решить следующие задачи:

• изучить предметную область;

• разработать функциональную модель приложения;

• разработать информационную модель приложения;

• разработать поведенческую модель приложения;

• разработать компонентную модель приложения;

• разработать интерфейс приложения;

• составить руководство пользователя.

Данная работа состоит из трех частей: аналитическая, практическая и содержательная. В аналитической части дано описание предметной области, обоснование необходимости создания приложения, сформулированы цели и задачи выпускной квалификационной работы, указана актуальность темы.

Содержательная часть включает в себя проект приложения, разработанный с помощью объектно-ориентированного подхода. Описаны основные функциональные возможности системы, структура базы данных приложения, поведенческая и компонентная модели.

В практической части описан выбор программных средств, с помощью которых будет разрабатываться приложение, интерфейс приложения, руководство пользователя.

1. Содержательная часть

2.1 Разработка функциональной модели

Функциональная модель строится для того, чтобы можно было увидеть какими функциональными возможностями будет обладать будущая информационная система, а также какими функциональными взаимосвязями.

Для достижения взаимопонимания между заказчиком и разработчиком в отношении возможностей системы строится диаграмма вариантов использования. Данная диаграмма является концептуальным представлением системы и описывает взаимодействия между действующими лицами (актерами) и функциями (вариантами использования), предоставляемыми системой.

Вначале строится контекстная диаграмма вариантов использования, представляющая собой концепцию работы пользователей с прикладным обеспечением. Наиболее значимые для работы с приложением варианты использования, представленные на контекстной диаграмме, будут рассмотрены более подробно в диаграммах декомпозиции вариантов использования.

На рисунке 2.1 представлена контекстная диаграмма вариантов использования. В системе будут участвовать два актера – Администратор и Директор.

Администратор – это лицо, которое будет использовать основные возможности системы: работа с клиентами (ведение личных дел, запись клиентов на занятия), с абонементами (добавление абонемента клиенту), а также функции формирования расписания.

Директор будет использовать функции, связанные с управлением предприятием и управленческой информацией. Это информация о сотрудниках, используемых типах абонементов, графике работы студии (время занятий), а также информация, связанная с составлением отчетов о деятельности предприятия (отчеты по клиентам, по абонементам, по записям клиентов на занятия).

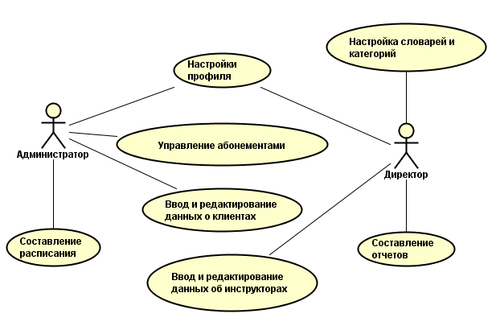

Рисунок 2.1 – Диаграмма вариантов использования – контекстная

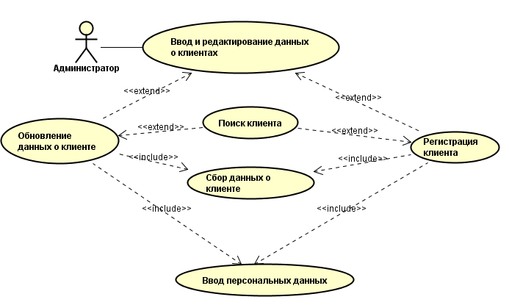

На следующей диаграмме (рис.2.2) представлена декомпозиция варианта использования «Ввод и редактирование данных о клиенте». Она отображает процесс работы с данными о клиенте. Администратор может либо обновить информацию о клиенте, либо зарегистрировать нового клиента. При этом необходим сбор информации о клиенте, а после чего ввод этих данных в формы.

Рисунок 2.2 – Диаграмма вариантов использования «Ввод и редактирование данных о клиентах»

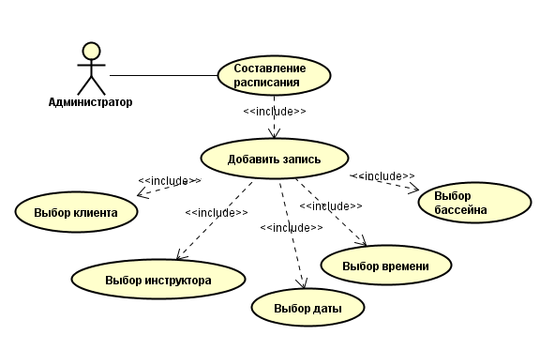

Диаграмма декомпозиции варианта использования (рис.2.3) отображает процесс составления расписания актером Администратор. Данный процесс заключается в добавлении записи в расписание путем выбора нескольких необходимых параметров:

• клиента;

• инструктора;

• бассейна;

• даты;

• времени.

После запись сохраняется и отображается в расписании.

Рисунок 2.3 – Диаграмма вариантов использования «Составление расписания»

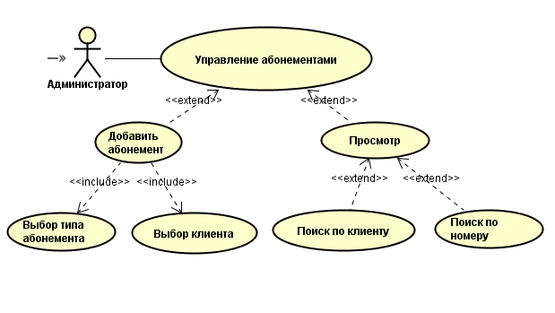

Далее, на рис.2.4, представлена диаграмма декомпозиции варианта использования «Управление абонементами». Актер Администратор будет иметь возможность добавлять абонемент определенному клиенту, а также просматривать полную информацию об абонементе, включая полное количество занятий в абонементе, количество оставшихся занятий, а также дату покупки абонемента.
